本發明涉及一種報警裝置，具體涉及一種工程機械上使用的報警裝置。

背景技術：

工程機械包括挖掘機、起重機、拆除機等，由于施工現場地面情況復雜多變，不免會出現危險動作，需要加裝報警裝置來提示操作者或地面施工人員。

以我們在施工現場最為常見的挖掘機為例，其主要任務是從地表上采掘物料并轉移到卸料點，卸料后再轉回挖掘地點，重復進行，廣泛應用于房屋建筑的地基開挖及完工后的清理、城市管道鋪設、農田水利建設等場合。由于對地面土質或操業環境不清楚，難免會出現挖掘力過載或是機身傾斜過度重心不穩等問題，在這類情況下，若不能及時通知操作者，及時轉換操作方式，極易可能損傷機器或傷害到地面施工人員。因而，通過在機器各工作裝置或機身上安裝各類傳感器，根據傳感器測得的數據（包括距離、深度、挖掘力等），由控制器判斷作業狀態，在即將出現危險情況時，發出報警信號，以提示操作人員。

現有技術中，報警裝置接收主控制器輸出的觸發信號，發出警報信號，包括聲音報替、圖像報警、燈光報警等。然而，目前的報替裝置均需要控制器來觸發，這是由于傳感器輸出的信號不足以驅動報警裝置工作，如此便占用了控制器有限的輸入輸出端口，同時接入后需要修改控制器程序，增加驅動報警器的信號，給安裝報警裝置帶來困難，安裝者需要具有一定的專業技術。

技術實現要素：

本發明目的是提供一種工程機械上使用的報警裝置，通過結構的改進，使得報警裝置安裝使用更為方便。

為達到上述目的，本發明采用的技術方案是：

一種用于工程機械上的報警裝置，包括一報警器，一放大器及電源，所述放大器的信號輸入端與工程機械上傳感器信號輸出端連接，輸出端與所述報警器連接，其電源端與所述電源連接。

上述技術方案中，所述放大器可以采用現有的各類集成運算放大器。傳感器是把收集的非電量（如溫度、轉速、壓力、流量、照度等）信息轉換為電信號，再與給定量比較，得到一個微弱的偏差信號，由于該電信號的幅度和功率都較弱，電流一般在20毫安以下，不足以直接推動報警器，因此通過將傳感器輸出的信號經放大器放大，再與報警器連接，從而可實現傳感器發出的小信號能直接驅動報警器，不再需要接入主控制器中，直接與傳感器輸出端連接即可，安裝使用更為方便。

進一步的技術方案，所述放大器上設有撥碼開關。所述撥碼開關為現有技術，是一個多位BCD編碼撥動開關，里面每個開關都有一塊電路板，通過印刷電路圖案產生BCD編碼，每一個開關下面的4個管腳輸出相應的BCD碼。通過撥碼開關的設置，實現了模擬壓力傳感器或者開關壓力傳感器的切換，適應接收各類傳感器的輸出信號。

由于上述技術方案運用，本發明與現有技術相比具有的優點是：

1、由于本發明通過在報警裝置中設置一放大器，放大器的信號輸入端與壓力傳感器的輸出端連接，放大器的輸出端與報警器的輸入端連接，通過放大器將傳感器輸出的小信號放大從而驅動報警器工作，使得安裝不再需要占用控制器端口，可以直接安裝；

2、設置了撥碼開關，適應于各類傳感器信號的接入，使用更為方便，適用范圍廣泛。

附圖說明

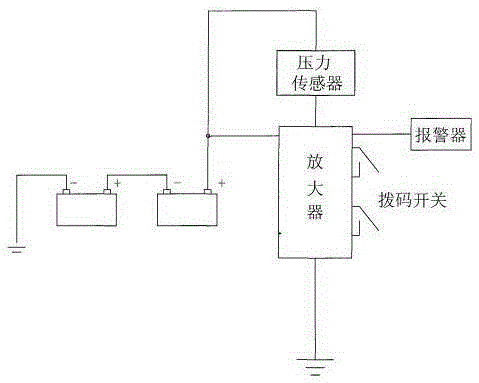

圖1為本發明實施例的電路示意框圖。

具體實施方式

下面結合附圖及實施例對本發明作進一步描述：

實施例：

參見圖1，一種用于工程機械上的信號報警裝置，包括一報警器、一集成運算放大器及電源，所述放大器的信號輸入端與挖掘機壓力傳感器信號輸出端連接，輸出端與所述報警器連接，其電源端與所述電源連接；所述放大器上設有2個撥碼開關，分別對應壓力傳感器的類型，可以在模擬壓力傳感器與開關壓力傳感器之間實現切換。挖掘機在工作時，當液壓壓力將傳感器或者壓力開關開啟時，傳感器會輸出一個很微弱的信號，電流一般在20毫安以下，該信號被引入本實施例中的放大器中，將信號放大后傳輸至報警器，直接驅動報警器工作，進行報警，包括聲音報警、圖像報警、燈光報警等。
