本說明書的實施例涉及基于輻射的檢查系統的領域。具體地，本說明書的實施例涉及用于基于從基于輻射的檢查系統生成的檢測到的能量頻譜的實時分類進行材料辨別的系統和方法。

背景技術：

1、貿易欺詐、走私和恐怖主義增加了對用于檢查貨物、卡車、客車和其它運輸系統的非侵入性檢查系統(諸如基于x射線、伽馬射線和線性加速器的系統)的需求，這有效地提供了商品跨境移動。此外，它們還提供了將武器、爆炸物、非法藥物和貴金屬等違禁品納入其中的機會。特別地，非侵入式檢查系統用于從停放車輛的路邊檢查到擁擠或高交通量港口中的掃描的應用。術語港口雖然通常被認為是指海港，但也適用于陸地邊境口岸或任何入境港口。

2、輻射入口監測器是用于檢測穿過它的電離輻射源的存在的無源系統，通常用于邊界或入境港口的安全。這些系統用于掃描車輛、貨物容器、軌道車和行人。此外，類似的系統用于在鋼回收工廠檢查廢金屬，其中放射源可能被熔化并意外地與廢鋼混合，這代表了由數百萬美元的坩堝污染引起的巨大成本。

3、天然出現的輻射材料可能導致這些系統報警，這需要系統的操作者停止交通以便調查報警的原因。norm源包括同位素，例如ra-226、th-232/tl-208、k-40和u-238。雖然norm源的存在對于這些應用通常是可接受的，但是它們表示“干擾”警報。這些系統的目標是試圖盡可能地將這些norm干擾警報減少到低于1％的水平，因?yàn)閚orm源是來自輻射入口的大多數干擾警報的原因。

4、常規地，由于norm物質的存在而導致的干擾警報的減少需要使用提供增加的能量分辨率的昂貴的檢測器，以便識別引起警報的特定norm同位素。高能量分辨率檢測器用于確定由于norm同位素引起的檢測到的頻譜內的特定能量峰。因此，該方法使用檢測到的能量頻譜的非常特定的部分來確定norm源的存在。減少由于norm物質的存在而引起的干擾警報的其它已知方法需要使用用于執行類似能量輻射的聚類/分倉(binning)的算法，然后基于這些能量倉中的計數的比率對所述聚類輻射應用聲音警報的決定，以嘗試并推斷警報歸因于norm源。即使使用自動化系統，當系統在高吞吐量下操作時，也變得難以遵守保持低錯誤警報數量的隱含要求。

5、因此，需要一種用于減少基于輻射的檢查入口中的干擾警報的系統和方法。還需要一種系統和方法，其使用低成本檢測器，并且在機器學習框架中對檢測到的輻射頻譜整體執行分析，以確定警報是否由norm材料引起。

技術實現思路

1、結合系統、工具和方法描述和說明了以下實施例及其方面，這些系統、工具和方法旨在是示例性和說明性的，而不是限制范圍。本技術公開了許多實施例。

2、本說明書公開了一種輻射入口監測器，其包括與處理系統進行數據通信的多個檢測器，其中處理系統被配置為通過以下方式確定輻射頻譜是否包括與天然出現的輻射材料源對應的輻射：生成訓練頻譜的數據庫，數據庫中的每個訓練頻譜表示norm材料；收集輻射頻譜；通過使用一個或多個預定歸一化技術對所收集的頻譜進行歸一化；通過使用一個或多個能量縮放技術對歸一化的頻譜進行能量縮放；將歸一化和縮放的頻譜擬合到數據庫中的每個訓練頻譜；確定對于每個訓練頻譜擬合歸一化和縮放的頻譜的殘差；以及基于殘差和閾值將歸一化和縮放的頻譜識別為norm材料。

3、可選地，如果殘差小于閾值，則歸一化和縮放的頻譜被確定為norm材料。

4、可選地，處理器還被配置為如果殘差大于閾值，則將歸一化的縮放頻譜識別為屬于“其它”類別。

5、可選地，處理器被配置為基于訓練頻譜以及用一類訓練頻譜擬合歸一化的縮放頻譜的殘差來憑經驗確定閾值。

6、可選地，收集輻射頻譜包括通過使用多個檢測器中的一個或多個來收集由輻射入口監測器中的被檢查物體輻射的能量頻譜。可選地，多個檢測器是大面積低分辨率輻射檢測器。可選地，輻射檢測器是聚乙烯基甲苯檢測器。可選地，輻射檢測器是伽馬輻射檢測器。可選地，輻射入口監測器是不包括輻射源的無源系統。可選地，輻射入口監測器是用于檢測穿過無源輻射入口監測器的電離輻射源的存在的rpm。可選地，rpm包括多個面板，其中面板間隔開以使貨物容器能夠在兩個面板之間通過。可選地，每個面板包括輻射檢測器。

7、可選地，對歸一化的頻譜進行能量縮放包括將預定權重應用于所收集的能量頻譜以獲得所述頻譜的加權矩陣。

8、可選地，所述一種或多種能量縮放技術包括頻譜劑量指數(sdi)技術。可選地，sdi技術向歸一化頻譜中的較高能量添加更多權重，以幫助確定norm材料。

9、可選地，用于訓練基于最優線性關聯存儲(olam)的人工神經網絡的一個或多個訓練頻譜用于填充訓練頻譜的數據庫。可選地，用于基于olam的人工神經網絡的訓練頻譜包括來自norm材料的每個同位素的一個頻譜。

10、可選地，在現場可編程門陣列集成電路內實現的最優線性關聯存儲器神經網用于確定輻射頻譜是否包括與norm材料對應的輻射。

11、可選地，歸一化和縮放的頻譜以順序方式擬合到數據庫中的每個訓練頻譜。

12、可選地，norm材料是以下之一：ra-226、th-232/tl-208、k-40和u-238。

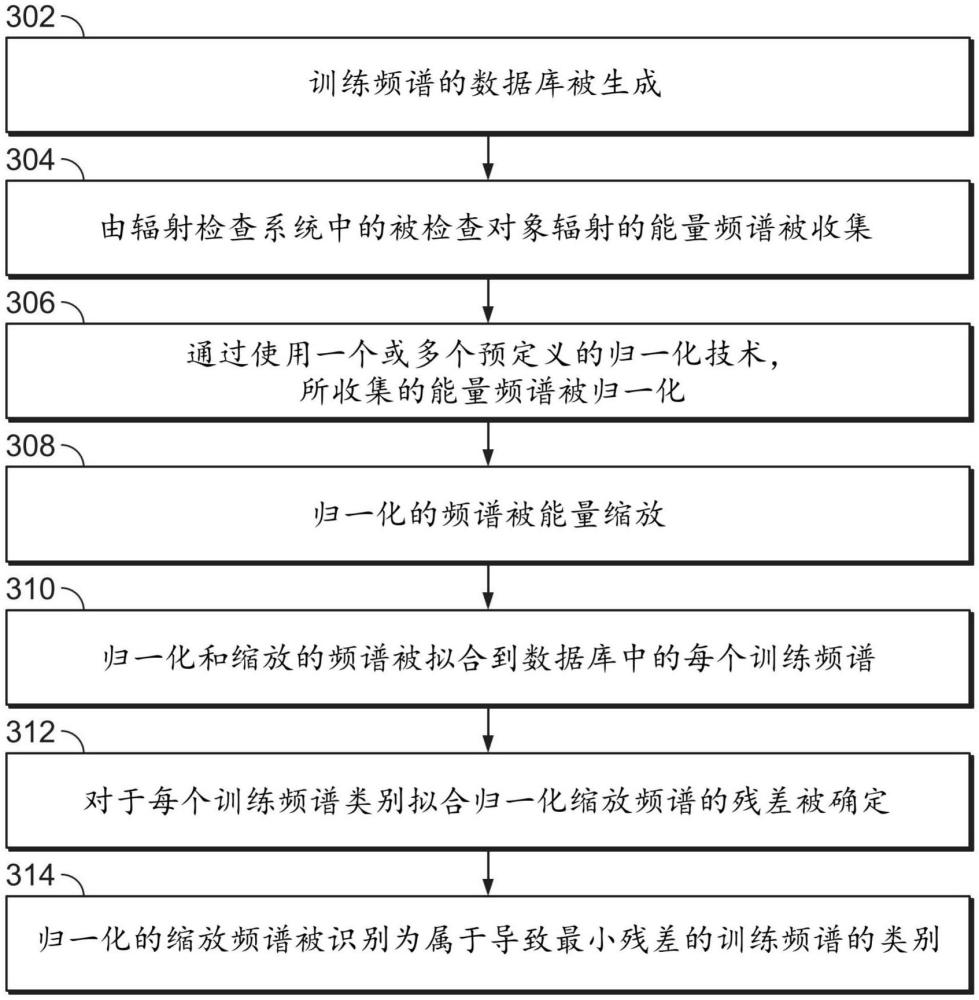

13、在一些實施例中，本說明書公開了一種確定輻射頻譜是否包括與天然出現的輻射材料源對應的輻射的方法，該方法包括：生成訓練頻譜的數據庫，數據庫中的每個訓練頻譜表示norm材料；收集輻射頻譜；通過使用一個或多個預定歸一化技術對所收集的頻譜進行歸一化；通過使用一個或多個能量縮放技術對歸一化的頻譜進行能量縮放；將歸一化和縮放的頻譜擬合到數據庫中的每個訓練頻譜；確定對于每個訓練頻譜類別擬合歸一化縮放頻譜的殘差；以及基于用一類訓練頻譜和閾值擬合歸一化的縮放頻譜的殘差，將歸一化的縮放頻譜識別為norm材料。

14、可選地，如果用一類訓練頻譜擬合歸一化的縮放頻譜的殘差小于閾值，則歸一化的縮放頻譜被確定為norm材料。

15、可選地，該方法還包括如果用一類訓練頻譜擬合歸一化的縮放頻譜的殘差大于閾值，則將歸一化的縮放頻譜識別為屬于“其它”類別。

16、可選地，基于數據庫中的訓練頻譜以及用一類訓練頻譜擬合歸一化縮放頻譜的殘差來憑經驗確定閾值。

17、可選地，收集輻射頻譜包括通過使用一個或多個輻射檢測器來收集由輻射檢查系統中的被檢查物體輻射的能量頻譜。

18、可選地，輻射檢測器是大面積低分辨率檢測器。仍然可選地，輻射檢測器是聚乙烯基甲苯檢測器。仍然可選地，輻射檢測器是伽馬輻射檢測器。

19、可選地，輻射檢查系統是不包括輻射源的無源系統。仍然可選地，輻射檢查系統是用于檢測穿過無源輻射入口監測器的電離輻射源的存在的rpm。可選地，rpm包括多個面板，其中面板間隔開以使貨物容器能夠在兩個面板之間通過。可選地，每個面板包括輻射檢測器。

20、可選地，對歸一化的頻譜進行能量縮放包括將預定權重應用于所收集的能量頻譜以獲得頻譜的加權矩陣。

21、可選地，所述一種或多種能量縮放技術包括頻譜劑量指數(sdi)技術。仍然可選地，sdi技術向歸一化頻譜中的較高能量添加更多權重，以幫助確定norm材料。

22、可選地，用于訓練基于olam的人工神經網絡的一個或多個訓練集用于填充訓練頻譜的數據庫。

23、可選地，在現場可編程門陣列集成電路內實現的最優線性關聯存儲器神經網絡用于確定輻射頻譜是否包括與norm材料對應的輻射。

24、可選地，用于基于olam的人工神經網絡的訓練頻譜包括來自norm材料的每個同位素的一個頻譜。

25、可選地，歸一化和縮放的頻譜以順序方式擬合數據庫中的每個訓練頻譜。

26、可選地，norm材料是以下之一：ra-226、th-232/tl-208、k-40和u-238。

27、在下面提供的附圖和詳細描述中將更深入地描述本說明書的前述和其它實施例。
