本技術涉及安全監控，具體為一種監測脫纜鉤復位狀態的系統及裝置。

背景技術：

1、隨著全球對環境保護意識的增強和能源結構轉型的加速推進，清潔能源特別是液化天然氣(lng)作為清潔、高效的能源載體，其需求在全球范圍內持續增長。中國作為能源消耗大國，近年來積極響應國家能源發展戰略，大力發展lng產業，建設了多個大型lng接收站，以滿足國內對清潔能源的迫切需求。然而，隨著lng接收站運營規模的擴大和船舶接卸頻率的增加，尤其是當接收站碼頭具備lng船舶反加注服務功能后，碼頭的運營壓力顯著提升。這種高強度、高頻率的船舶作業環境對碼頭設施的安全性和可靠性提出了更高要求。其中，船舶纜繩與脫纜鉤的連接狀態直接關系到船舶靠泊的穩定性和安全性，是防止船只碰撞、lng泄露及人員傷亡事故的關鍵環節。

2、在實際操作中，盡管碼頭設計時已考慮了纜繩連接的冗余量以應對突發情況，但纜繩意外脫鉤的現象仍偶有發生。這類事件雖未立即導致嚴重后果，但其潛在的安全隱患不容忽視。一旦在極端天氣、海況或操作失誤等不利條件下發生纜繩脫鉤，極有可能引發船只失控、碰撞、lng泄露等嚴重事故，對人員安全、環境保護及港口運營造成巨大威脅。

技術實現思路

1、本實用新型的目的就在于為了解決上述至少一個技術問題而提供一種監測脫纜鉤復位狀態的系統及裝置。

2、本實用新型通過以下技術方案來實現上述目的：

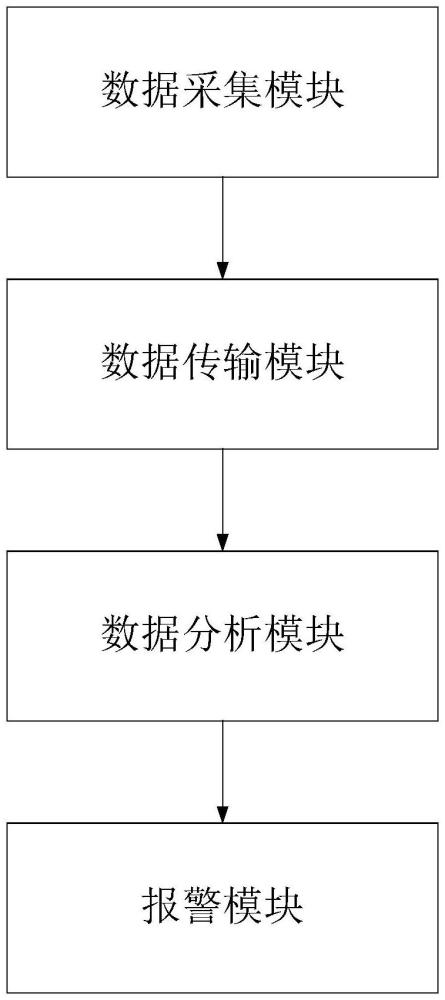

3、一種監測脫纜鉤復位狀態的系統，包括：數據采集模塊，數據傳輸模塊，數據分析模塊，報警模塊；

4、所述數據采集模塊用于監測、采集脫纜鉤中限位支架的轉動角度數據；

5、所述數據傳輸模塊用于將所述數據采集模塊采集到的數據發送給所述數據分析模塊；

6、所述數據分析模塊用于對所述轉動角度數據進行分析，判斷是否進行報警；當判斷需要進行報警時，所述數據分析模塊向所述報警模塊發出控制指令；

7、報警模塊，用于根據所述控制指令進行報警。

8、進一步地，所述數據采集模塊包括：角度傳感器，所述角度傳感器與所述限位支架連接，所述角度傳感器用于監測、采集脫纜鉤中限位支架的轉動角度數據。

9、進一步地，所述數據傳輸模塊通過rs485信號進行數據傳輸。

10、進一步地，所述數據分析模塊解析接收到的rs485信號中的modbus信號并進行數據分析。

11、進一步地，所述數據分析模塊包括：數據分析單元和控制單元；

12、所述數據分析單元用于對接收到的數據進行分析，判斷是否產生報警信號，所述控制單元根據所述報警信號控制所述報警模塊進行報警。

13、進一步地，所述報警模塊包括聲光報警器。

14、一種監測脫纜鉤復位狀態的裝置，應用于任一種監測脫纜鉤復位狀態的系統，所述裝置包括：隨動支架，所述隨動支架與脫纜鉤上的限位支架連接；

15、所述隨動支架上設置有傳感器支架，所述傳感器支架內部設置有角度傳感器。

16、進一步地，所述隨動支架呈u形，所述隨動支架一端與所述限位支架套接固定連接、另一端固定有所述傳感器支架。

17、進一步地，所述傳感器支架采用黃銅制作，所述角度傳感器采用硬質鋁合金材料制作外殼。

18、進一步地，所述角度傳感器采用非接觸式霍爾元件的角度傳感器。

19、本實用新型的有益效果是：

20、本實用新型能夠實時監測脫纜鉤的復位狀態，及時發現并預警潛在的安全隱患，為操作人員提供及時、準確的決策支持，從而有效避免因纜繩脫鉤引發的事故風險。本實用新型具備易于安裝、維護成本低、適應性強等特點，以滿足lng接收站復雜多變的運營環境需求。

技術特征：

1.一種監測脫纜鉤復位狀態的系統，其特征在于，包括：數據采集模塊，數據傳輸模塊，數據分析模塊，報警模塊；

2.根據權利要求1所述的監測脫纜鉤復位狀態的系統，其特征在于，所述數據采集模塊包括：角度傳感器(3)，所述角度傳感器(3)與所述限位支架(10)連接，所述角度傳感器(3)用于監測、采集脫纜鉤中限位支架(10)的轉動角度數據。

3.根據權利要求1所述的監測脫纜鉤復位狀態的系統，其特征在于：所述數據傳輸模塊通過rs485信號進行數據傳輸。

4.根據權利要求1所述的監測脫纜鉤復位狀態的系統，其特征在于：

5.根據權利要求1所述的監測脫纜鉤復位狀態的系統，其特征在于，所述數據分析模塊包括：數據分析單元和控制單元；

6.根據權利要求1所述的監測脫纜鉤復位狀態的系統，其特征在于：所述報警模塊包括聲光報警器。

7.一種監測脫纜鉤復位狀態的裝置，應用于如權利要求1-6任一項所述的監測脫纜鉤復位狀態的系統，其特征在于，所述裝置包括：隨動支架(1)，所述隨動支架(1)與脫纜鉤上的限位支架(10)連接；

8.根據權利要求7所述的監測脫纜鉤復位狀態的裝置，其特征在于：所述隨動支架(1)呈u形，所述隨動支架(1)一端與所述限位支架(10)套接固定連接、另一端固定有所述傳感器支架(2)。

9.根據權利要求7所述的監測脫纜鉤復位狀態的裝置，其特征在于：所述傳感器支架(2)采用黃銅制作，所述角度傳感器(3)采用硬質鋁合金材料制作外殼。

10.根據權利要求7所述的監測脫纜鉤復位狀態的裝置，其特征在于：所述角度傳感器(3)采用非接觸式霍爾元件的角度傳感器。

技術總結
本技術涉及安全監控技術領域，具體為一種監測脫纜鉤復位狀態的系統及裝置，所述系統包括：數據采集模塊，數據傳輸模塊，數據分析模塊，報警模塊；所述數據采集模塊用于監測、采集脫纜鉤中限位支架的轉動角度數據；所述數據傳輸模塊用于將所述數據采集模塊采集到的數據發送給所述數據分析模塊；所述數據分析模塊用于對所述轉動角度數據進行分析，判斷是否進行報警；當判斷需要進行報警時，所述數據采集模塊向所述報警模塊發出控制指令；報警模塊，用于根據所述控制指令進行報警。本技術實現了對脫纜鉤復位狀態的實時監測和智能分析，有效提高了安全監控的準確性和響應速度，確保了脫纜鉤使用過程中的安全性和可靠性。

技術研發人員：徐征,錢曉南,沈凱迪,張群,李紳琪,郭德峰,宋天權
受保護的技術使用者：中海浙江寧波液化天然氣有限公司
技術研發日：20240708
技術公布日：2025/4/28
