本技術涉及物聯網，尤其涉及一種卷紙余量提醒裝置。

背景技術：

1、卷紙作為日常生活中不可或缺的衛生用品，被廣泛應用于各種公共和私人場所，包括商場、學校、辦公樓和餐廳等。

2、然而，由于卷紙使用頻繁且使用量難以預測，管理者常常面臨卷紙余量監控和補充的挑戰。當前的方法往往依賴于定期檢查或用戶投訴，這些方法可能需要耗費大量的人力成本，以及存在補充不夠及時導致用戶體驗感較差等問題，因此可能導致卷紙供應中斷或使用不便。

技術實現思路

1、有鑒于此，本實用新型實施例提供一種卷紙余量提醒裝置，以解決卷紙用量難以及時檢測和檢測成本較高的問題。

2、為實現上述目的，本實用新型實施例提供如下技術方案：

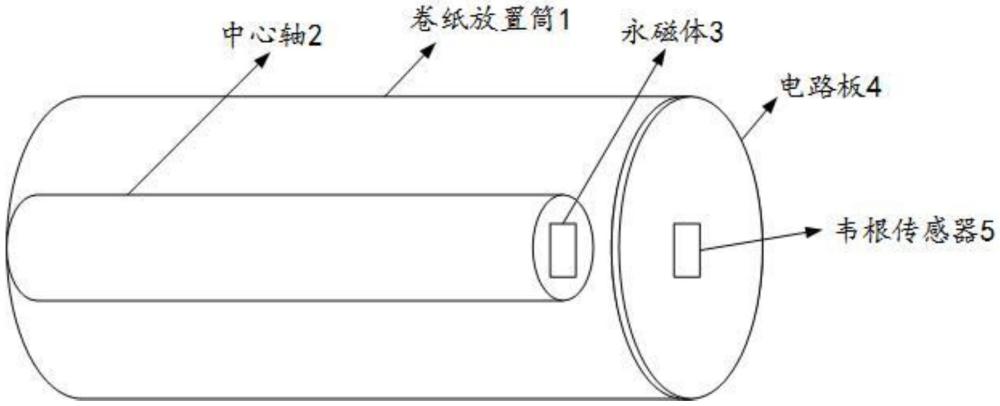

3、本實用新型第一方面公開一種卷紙余量提醒裝置，所述裝置包括：卷紙放置筒、永磁體、韋根傳感器、中心軸和電路板；

4、所述卷紙放置筒的內部設置有所述中心軸；

5、所述中心軸的一端設置于所述卷紙放置筒一側的中心位置，所述中心軸的另一端設置有所述永磁體；

6、所述卷紙放置筒的另一側設置有所述電路板；所述電路板中焊接有所述韋根傳感器；

7、當所述中心軸轉動時帶動所述永磁體轉動產生交變磁場，觸發所述韋根傳感器產生脈沖信號；所述電路板中的電控單元根據所述脈沖信號計算卷紙余量，當所述卷紙余量滿足提醒條件時，通過所述電路板中的通訊電路輸出提醒信號。

8、優選的，所述中心軸上設置有凸起裝置；

9、所述凸起裝置，用于將卷紙與所述中心軸相互固定。

10、優選的，所述裝置還包括：防水罩；

11、所述防水罩設置于所述電路板的外表面。

12、優選的，所述電路板包括記錄模塊；

13、所述記錄模塊分別與所述韋根傳感器、所述電控單元連接；

14、所述記錄模塊，用于存儲所述韋根傳感器發送的所述脈沖信號并將所述脈沖信號發送至所述電控單元。

15、優選的，所述電路板包括能量調理電路和儲能元件；

16、所述能量調理電路和所述儲能元件相互連接；

17、所述能量調理電路和所述韋根傳感器連接；

18、所述儲能元件分別和所述電控單元、所述通訊電路連接；

19、所述能量調理電路，用于將所述脈沖信號進行整流穩壓處理，得到脈沖能量，并將所述脈沖能量存儲至所述儲能元件中；

20、所述儲能元件，用于為所述電控單元和所述通訊電路供電。

21、優選的，所述凸起裝置具體為可伸縮的尖刺。

22、優選的，所述韋根傳感器焊接在所述電路板的中央位置；所述韋根傳感器與所述永磁體水平線對齊。

23、優選的，所述永磁體具體為雙向充磁或多向充磁的永磁體。

24、優選的，所述防水罩的材質為塑料材質。

25、優選的，所述電路板與所述卷紙放置筒的另一側的形狀相同，所述電路板的面積小于或等于所述卷紙放置筒的另一側的面積。

26、基于上述本實用新型實施例提供的一種卷紙余量提醒裝置，包括卷紙放置筒、永磁體、韋根傳感器、中心軸和電路板；卷紙放置筒的內部設置有中心軸；中心軸的一端設置于卷紙放置筒一側的中心位置，中心軸的另一端設置有永磁體；卷紙放置筒的另一側設置有電路板；電路板中焊接有韋根傳感器；當中心軸轉動時帶動永磁體轉動產生交變磁場，觸發韋根傳感器產生脈沖信號；電控單元根據脈沖信號計算卷紙余量，當卷紙余量滿足提醒條件時輸出提醒信號。通過用戶抽取紙巾時中心軸轉動產生的交變磁場觸發韋根傳感器產生脈沖信號；基于脈沖信號計算卷紙余量輸出提醒信號，實現紙巾用量自動監控報警的目的，總體裝置充分利用環境能量，達到高度集成、安裝方便且及時提醒的效果。

技術特征：

1.一種卷紙余量提醒裝置，其特征在于，所述裝置包括：卷紙放置筒、永磁體、韋根傳感器、中心軸和電路板；

2.根據權利要求1所述的裝置，其特征在于，所述中心軸上設置有凸起裝置；

3.根據權利要求1所述的裝置，其特征在于，所述裝置還包括：防水罩；

4.根據權利要求1所述的裝置，其特征在于，所述電路板包括記錄模塊；

5.根據權利要求1所述的裝置，其特征在于，所述電路板包括能量調理電路和儲能元件；

6.根據權利要求2所述的裝置，其特征在于，所述凸起裝置具體為可伸縮的尖刺。

7.根據權利要求1所述的裝置，其特征在于，所述韋根傳感器焊接在所述電路板的中央位置；所述韋根傳感器與所述永磁體水平線對齊。

8.根據權利要求1所述的裝置，其特征在于，所述永磁體具體為雙向充磁或多向充磁的永磁體。

9.根據權利要求3所述的裝置，其特征在于，所述防水罩的材質為塑料材質。

10.根據權利要求1所述的裝置，其特征在于，所述電路板與所述卷紙放置筒的另一側的形狀相同，所述電路板的面積小于或等于所述卷紙放置筒的另一側的面積。

技術總結
本技術提供一種卷紙余量提醒裝置，包括卷紙放置筒、永磁體、韋根傳感器、中心軸和電路板；卷紙放置筒的內部設置有中心軸；中心軸的一端設置于卷紙放置筒一側的中心位置，中心軸的另一端設置有永磁體；卷紙放置筒的另一側設置有電路板；電路板中焊接有韋根傳感器；當中心軸轉動時帶動永磁體轉動產生交變磁場，觸發韋根傳感器產生脈沖信號；電控單元根據脈沖信號計算卷紙余量，當卷紙余量滿足提醒條件時輸出提醒信號。通過用戶抽取紙巾時中心軸轉動產生的交變磁場觸發韋根傳感器產生脈沖信號；基于脈沖信號計算卷紙余量輸出提醒信號，實現紙巾用量自動監控報警的目的，總體裝置充分利用環境能量，達到高度集成、安裝方便且及時提醒的效果。

技術研發人員：錢金鳳,潘歧東
受保護的技術使用者：浙江馳拓科技有限公司
技術研發日：20240726
技術公布日：2025/4/28
