本技術屬于數據儲存設備，尤其涉及一種圖像加密封存用數據儲存設備。

背景技術：

1、圖像加密封存所使用的數據存儲設備通常需具備較高的數據安全性、穩定性和傳輸效率；有加密移動硬盤、企業云盤加密存儲軟件、專用加密存儲設備和數據儲存一體機等設備；其中數據儲存一體機是一種集成了存儲設備和計算設備的硬件設備，它通過高速互聯技術實現數據的存儲和處理；數據儲存一體機是將存儲和計算資源整合在一起的硬件設備，通常包括硬盤陣列、服務器、網絡交換機等組件；提供高性能、高可靠性的存儲和計算能力，支持多種存儲協議和數據管理功能；數據儲存一體機通過整合存儲和計算資源，為企業提供了高性能、高可靠性的數據存儲和計算解決方案，簡化了部署和管理，降低了運維成本，廣泛應用于企業存儲、大數據分析、虛擬化環境和視頻監控等場景。

2、現有技術存在的問題是：現有數據儲存一體機由于它的儲存器通常都是可拆卸的，所以通常都是直接插入機箱內的，從而對儲存器得不到固定，這樣就會導致儲存器在機箱內得不到固定從而不牢固的問題。

技術實現思路

1、針對現有技術存在的問題，本實用新型提供了一種圖像加密封存用數據儲存設備，具備對數據儲存一體機的儲存器進行固定的優點，解決了現有數據儲存一體機由于它的儲存器通常都是可拆卸的，所以通常都是直接插入機箱內的，從而對儲存器得不到固定，這樣就會導致儲存器在機箱內得不到固定從而不牢固的問題。

2、本實用新型是這樣實現的，一種圖像加密封存用數據儲存設備，包括機箱、放置槽和儲存器，所述放置槽的數量為若干個，若干個所述放置槽均勻開設在所述機箱前表面，所述儲存器的數量為若干個，且分布設置在若干個所述放置槽內，且與所述放置槽活動連接，所述儲存器前端固定連接有操作板，若干個所述儲存器前端左右兩側均分別設置有固定裝置，所述儲存器通過所述固定裝置與所述機箱連接。

3、作為本實用新型優選的所述固定裝置包括盒體、卡接組件、拉動組件和控制組件，所述盒體固定連接在所述儲存器前端一側表面，所述卡接組件的數量為兩個，且分別設置在所述盒體內部后端上下兩側，所述拉動組件設置在兩個所述卡接組件前方，所述控制組件設置在所述拉動組件前方，通過設置固定裝置，用來對儲存器進行固定的作用，具將儲存器固定在放置槽內與機箱進行連接固定，起到對儲存器的穩固作用，避免儲存器發生滑動，還具有便于進行連接固定以及拆下的作用。

4、作為本實用新型優選的所述卡接組件包括移動桿、卡頭、彈簧和限位板，所述移動桿的數量為兩個，且分別設置在所述盒體內部，兩個所述移動桿一端均延伸出所述盒體，并與所述盒體滑動連接，所述卡頭設置在所述盒體內部，且與兩個所述移動桿一端固定連接，所述彈簧的數量為兩個，且分別套設在兩個所述移動桿表面，兩個所述彈簧上下兩端分別與所述盒體內部表面和所述卡頭固定連接，所述限位板固定連接在兩個所述移動桿延伸出所述盒體的一端，通過設置卡接組件，用來與連接頭進行卡接固定的作用，具有對連接頭進行卡接固定從而將儲存器固定固定才放置槽內。

5、作為本實用新型優選的所述拉動組件包括轉動座、移動塊和推動件，所述轉動座的數量為兩個，且分別固定連接在兩個所述卡頭前表面，所述推動件的數量為兩個，兩個所述推動件后端分別與兩個所述轉動座轉動連接，所述移動塊設置在兩個所述推動件前端，且上下兩端分別與兩個所述推動件前端轉動連接，通過設置拉動組件，用來對兩個卡接組件進行驅動作用，具有在解除對儲存器的固定時，來同時帶動兩個卡接組件進行開合移動。

6、作為本實用新型優選的所述控制組件包括推桿、拉簧和按鈕，所述推桿固定連接在所述移動塊前表面，所述推桿前端貫穿所述操作板，并與所述操作板滑動連接，所述拉簧套設在所述推桿表面，且前后兩端分別與所述操作板后表面和移動塊固定連接，通過設置控制組件，用來對兩個卡接組件進行控制移動的作用，具有通過拉動組件來控制兩個卡接組件移動。

7、作為本實用新型優選的所述放置槽前端左右兩側表面分別開設有活動槽，所述活動槽的位置與所述固定裝置的位置相互對應，通過在放置槽前端左右兩側表面開設活動槽，用來存納固定裝置的作用，在儲存器插入機箱后固定裝置相對應進入活動槽內。

8、作為本實用新型優選的所述活動槽內均設置有連接頭，所述連接頭固定連接在所述活動槽一側，所述連接頭的位置與所述固定裝置的位置相互對應，通過在活動槽內設置連接頭，用來與兩個卡接組件進配合卡接固定的作用，從而來對儲存器進行固定。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設置機箱、放置槽、儲存器、操作板、固定裝置、盒體、卡接組件、移動桿、卡頭、彈簧、限位板、拉動組件、轉動座、移動塊、推動件、控制組件、推桿、拉簧、按鈕、活動槽和連接頭的配合使用，解決了現有數據儲存一體機由于它的儲存器通常都是可拆卸的，所以通常都是直接插入機箱內的，從而對儲存器得不到固定，這樣就會導致儲存器在機箱內得不到固定從而不牢固的問題。

11、2、本實用新型通過設置固定裝置，用來對儲存器進行固定的作用，具將儲存器固定在放置槽內與機箱進行連接固定，起到對儲存器的穩固作用，避免儲存器發生滑動，還具有便于進行連接固定以及拆下的作用。

技術特征：

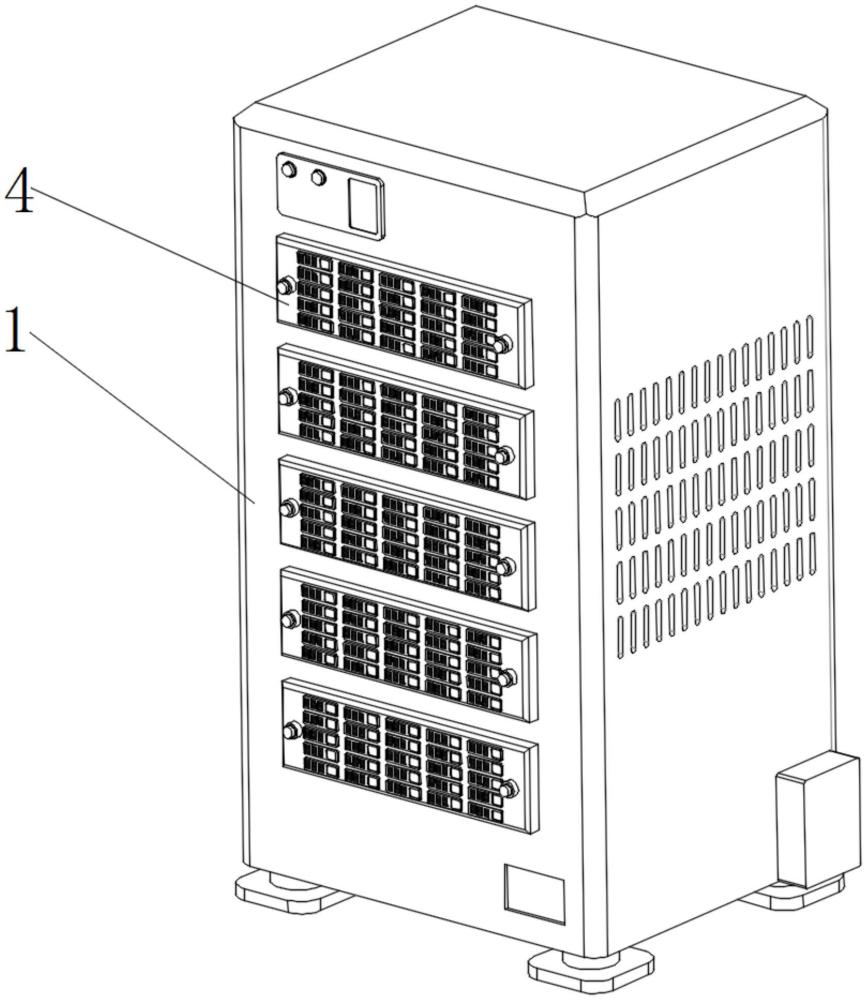

1.一種圖像加密封存用數據儲存設備，包括機箱(1)、放置槽(2)和儲存器(3)，所述放置槽(2)的數量為若干個，若干個所述放置槽(2)均勻開設在所述機箱(1)前表面，所述儲存器(3)的數量為若干個，且分布設置在若干個所述放置槽(2)內，且與所述放置槽(2)活動連接，所述儲存器(3)前端固定連接有操作板(4)，其特征在于：若干個所述儲存器(3)前端左右兩側均分別設置有固定裝置(5)，所述儲存器(3)通過所述固定裝置(5)與所述機箱(1)連接。

2.如權利要求1所述的一種圖像加密封存用數據儲存設備，其特征在于：所述固定裝置(5)包括盒體(51)、卡接組件(52)、拉動組件(53)和控制組件(54)，所述盒體(51)固定連接在所述儲存器(3)前端一側表面，所述卡接組件(52)的數量為兩個，且分別設置在所述盒體(51)內部后端上下兩側，所述拉動組件(53)設置在兩個所述卡接組件(52)前方，所述控制組件(54)設置在所述拉動組件(53)前方。

3.如權利要求2所述的一種圖像加密封存用數據儲存設備，其特征在于：所述卡接組件(52)包括移動桿(521)、卡頭(522)、彈簧(523)和限位板(524)，所述移動桿(521)的數量為兩個，且分別設置在所述盒體(51)內部，兩個所述移動桿(521)一端均延伸出所述盒體(51)，并與所述盒體(51)滑動連接，所述卡頭(522)設置在所述盒體(51)內部，且與兩個所述移動桿(521)一端固定連接，所述彈簧(523)的數量為兩個，且分別套設在兩個所述移動桿(521)表面，兩個所述彈簧(523)上下兩端分別與所述盒體(51)內部表面和所述卡頭(522)固定連接，所述限位板(524)固定連接在兩個所述移動桿(521)延伸出所述盒體(51)的一端。

4.如權利要求3所述的一種圖像加密封存用數據儲存設備，其特征在于：所述拉動組件(53)包括轉動座(531)、移動塊(532)和推動件(533)，所述轉動座(531)的數量為兩個，且分別固定連接在兩個所述卡頭(522)前表面，所述推動件(533)的數量為兩個，兩個所述推動件(533)后端分別與兩個所述轉動座(531)轉動連接，所述移動塊(532)設置在兩個所述推動件(533)前端，且上下兩端分別與兩個所述推動件(533)前端轉動連接。

5.如權利要求4所述的一種圖像加密封存用數據儲存設備，其特征在于：所述控制組件(54)包括推桿(541)、拉簧(542)和按鈕(543)，所述推桿(541)固定連接在所述移動塊(532)前表面，所述推桿(541)前端貫穿所述操作板(4)，并與所述操作板(4)滑動連接，所述拉簧(542)套設在所述推桿(541)表面，且前后兩端分別與所述操作板(4)后表面和移動塊(532)固定連接。

6.如權利要求2所述的一種圖像加密封存用數據儲存設備，其特征在于：所述放置槽(2)前端左右兩側表面分別開設有活動槽(6)，所述活動槽(6)的位置與所述固定裝置(5)的位置相互對應。

7.如權利要求6所述的一種圖像加密封存用數據儲存設備，其特征在于：所述活動槽(6)內均設置有連接頭(7)，所述連接頭(7)固定連接在所述活動槽(6)一側，所述連接頭(7)的位置與所述固定裝置(5)的位置相互對應。

技術總結
本技術公開了一種圖像加密封存用數據儲存設備，包括機箱、放置槽和儲存器，所述放置槽的數量為若干個，若干個所述放置槽均勻開設在所述機箱前表面，所述儲存器的數量為若干個，且分布設置在若干個所述放置槽內，且與所述放置槽活動連接，所述儲存器前端固定連接有操作板。本技術通過設置機箱、放置槽、儲存器、操作板、固定裝置、盒體、卡接組件、移動桿、卡頭、彈簧、限位板、拉動組件、控制組件、活動槽和連接頭的配合使用，解決了現有數據儲存一體機由于它的儲存器通常都是可拆卸的，所以通常都是直接插入機箱內的，從而對儲存器得不到固定，這樣就會導致儲存器在機箱內得不到固定從而不牢固的問題。

技術研發人員：章慶勇,馬花萍,苗曉,馬浩然
受保護的技術使用者：新疆第二醫學院
技術研發日：20240710
技術公布日：2025/4/28
