本技術涉及集成電路設計領域，具體而言，涉及一種讀參考電路、其補償方法及讀參考電路裝置。

背景技術：

1、由于mram器件在反平行態(ap態)存在溫度特性，即ap態電阻會隨溫度變化而變化，現有技術中使用單獨的poly參考電阻，溫度系數小，無法隨溫度自適應調整，導致參考電阻和數據電阻的相對電阻值由于溫度原因有較大變化，在讀取數據電路時導致讀良率降低，在高溫時讀窗口變小。

技術實現思路

1、本技術的主要目的在于提供一種讀參考電路、其補償方法及讀參考電路裝置，以至少解決現有技術中在溫度變化的情況下讀取mram器件數據電路電阻的讀良率降低，在高溫時讀窗口變小的問題。

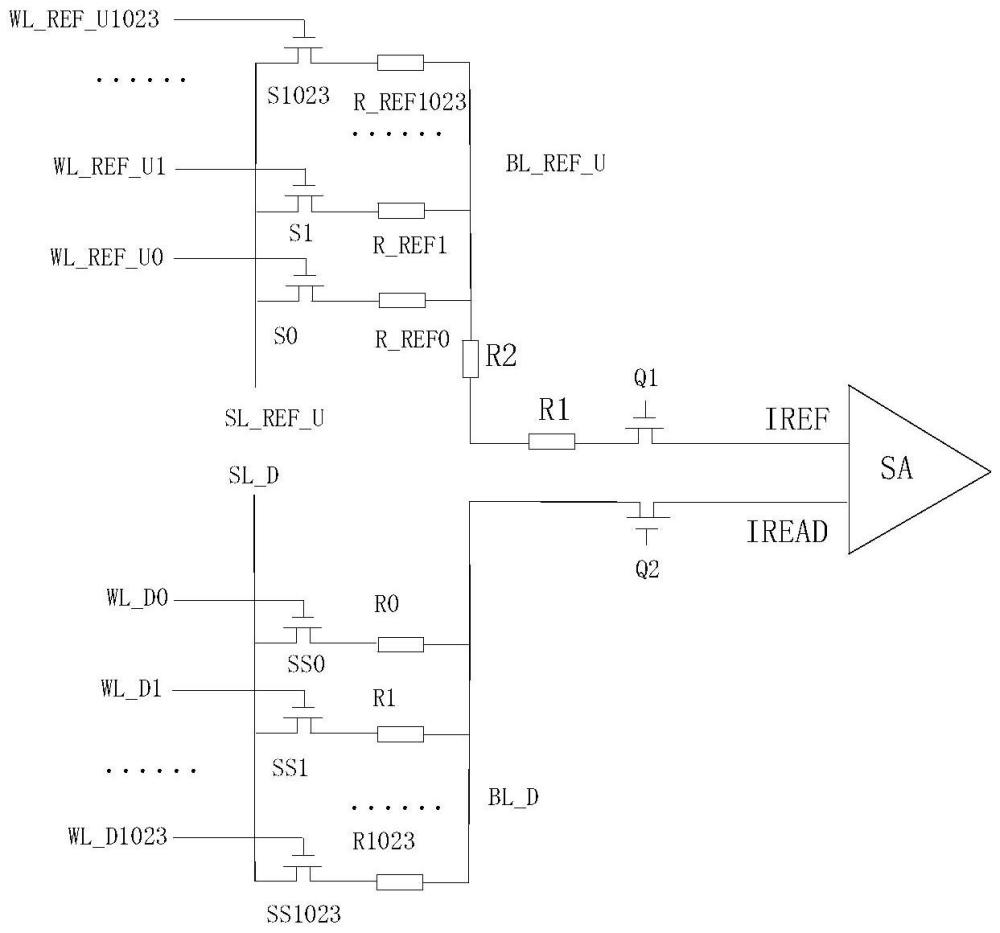

2、為了實現上述目的，根據本技術的一個方面，提供了一種讀參考電路，包括：靈敏放大模塊，具有第一輸入端和第二輸入端；第一電路模塊，包括第一參考模塊，其中，第一參考模塊包括多個并聯的第一支路，每條第一支路包括第一磁隧道結單元、第一開關器件和第一參考字線，其中第一參考字線與所述第一開關器件一一對應的電連接，第一參考模塊與靈敏放大模塊的第一輸入端電連接，第一磁隧道結單元處于反平行態；第二電路模塊，包括第一數據模塊，其中，第一數據模塊包括多個并聯的第二支路，每條第二支路包括第二磁隧道結單元，第二開關器件和第一數據字線，其中，第一數據字線與第二開關器件一一對應的電連接，第一數據模塊與靈敏放大模塊的第二輸入端電連接；第一參考模塊并聯的第一支路數量與第一數據模塊并聯的第二支路數量一致。

3、可選地，第一參考模塊還包括電阻模塊和補償電阻，且和補償電阻均與多個并聯的第一支路串聯設置，其中，電阻模塊為可調節電阻，補償電阻為固定電阻，且補償電阻的阻值為第二磁隧道結單元處于平行態時阻值的1/2。

4、可選地，第一參考模塊還包括：第一參考位線，與多個并聯的第一支路的位于同一側的一端電連接；第一參考源極線，與多個并聯的第一支路的位于另一側的一端電連接。

5、可選地，第一數據模塊還包括：第一數據位線，與多個并聯的第二支路的同一側電連接；第一數據源極線，與多個并聯的第二支路的同一側電連接。

6、可選地，第一電路模塊與第一輸入端之間以及第二電路模塊與第二輸入端之間均連接有鉗位管。

7、可選地，第一參考模塊還包括第一傳輸門，與多個并聯的第一支路、補償電阻和電阻模塊串聯設置于第一參考位線上；第一數據模塊還包括第二傳輸門，與多個并聯的第二支路串聯設置于第一數據位線上。

8、可選地，第一電路模塊還包括第二參考模塊，第二參考模塊具有第二參考源極線、第二參考位線、第三傳輸門和多個并聯的第三支路，第三傳輸門與多個并聯的第三支路串聯設置于第二參考位線上，每條第三支路包括第三磁隧道結單元、第三開關器件和第二參考字線，第二參考字線與第三開關器件一一對應的電連接，第一參考模塊具有第一傳輸門的一端和第二參考模塊具有第三傳輸門的一端與電阻模塊，補償電阻和第一輸入端電連接，第二參考模塊的另一端與第二參考源極線電連接；第二電路模塊還包括第二數據模塊，第二數據模塊具有第二數據源極線、第二數據位線、第四傳輸門和多個并聯的第四支路，第四傳輸門與多個并聯的第四支路串聯設置于第二數據位線上，每條第四支路包括第四磁隧道結單元、第四開關器件和第二數據字線，第二數據字線與第四開關器件一一對應的電連接，第一數據模塊具有第二傳輸門的一端和第二數據模塊具有第四傳輸門的一端與第二輸入端電連接，第二數據模塊的另一端與第二數據源極線電連接。

9、為了實現上述目的，根據本技術的一個方面，提供了一種讀參考電路的補償方法，讀參考電路中的第一參考模塊包括電阻模塊和補償電阻，補償方法包括：在讀參考電路中的第一電路模塊中第一參考模塊的第一支路中的第一磁隧道結單元調整為反平行態的情況下，控制讀參考電路中的第二電路模塊中第一數據模塊的一個第二開關單元打開，以使第一數據模塊中的多個第二支路中的一條第二支路導通；控制第一電路模塊中的第一參考模塊的兩個第一開關單元，以使第一參考模塊中的多個第一支路中的兩條支路導通；根據導通的第一支路的阻值，電阻模塊的阻值和補償電阻的阻值，計算得到第一參考模塊的參考阻值。

10、可選地，讀參考電路中的第一數據模塊包括第一數據位線，在將多個第二支路中的一條第二支路導通的步驟之后，補償方法還包括：獲取導通的第二支路的位置信息，并得出位置信息的寄生電阻阻值，其中，第一數據位線的第一端與讀參考電路中靈敏放大模塊的第二輸入端電連接，導通的第二支路連接在第一數據位線的第一節點上，位置信息用于表示第一數據位線上的第一端與第一節點之間的長度；根據位置信息和第一數據位線的預設電阻值，確定與位置信息對應的寄生電阻阻值；根據與位置信息對應的寄生電阻阻值，向電阻模塊發送調節信號，以使電阻模塊將阻值調整為與寄生電阻阻值一致。

11、根據本技術的另一方面，提供了一種讀參考電路裝置，讀參考電路中的第一參考模塊包括電阻模塊和補償電阻，電路裝置包括：第一控制模塊，用于在讀參考電路中的第一電路模塊中第一參考模塊的第一支路中的第一磁隧道結單元調整為反平行態的情況下，控制讀參考電路中的第二電路模塊中第一數據模塊的一個第二開關單元打開，以使第一數據模塊中的多個第二支路中的一條第二支路導通；第二控制模塊，用于控制第一電路模塊中的第一參考模塊的兩個第一開關單元，以使第一參考模塊中的多個第一支路中的兩條支路導通；計算模塊，用于根據導通的第一支路的阻值，電阻模塊阻值和補償電阻阻值，計算得到第一參考模塊的參考阻值。

12、可選地，讀參考電路中的第一數據模塊包括第一數據位線，讀參考電路裝置中第一控制模塊還包括：獲取模塊，用于獲取導通的第二支路的位置信息，并得出位置信息的寄生電阻阻值，其中，第一數據位線的第一端與讀參考電路中靈敏放大模塊的第二輸入端電連接，導通的第二支路連接在第一數據位線的第一節點上，位置信息用于表示第一數據位線上的第一端與第一節點之間的長度；第一處理模塊，用于根據位置信息和第一數據位線的預設電阻值，確定與位置信息對應的寄生電阻阻值；第二處理模塊，用于根據與位置信息對應的寄生電阻阻值，向電阻模塊發送調節信號，以使電阻模塊將阻值調整為與寄生電阻阻值一致。

13、應用本技術的技術方案，通過靈敏放大模塊具有第一輸入端和第二輸入端，第二電路模塊中的第一數據模塊包括多個并聯的第二支路，每條第二支路包括第一數據字線，以及與第一數據字線電連接的第二磁隧道結單元和第二開關器件，第一數據模塊與靈敏放大模塊的第二輸入端電連接，第一電路模塊中第一參考模塊包括多個并聯的第一支路，每條第一支路包括第一參考字線，以及與第一參考字線電連接的第一磁隧道結單元和第一開關器件，第一參考模塊與靈敏放大模塊的第一輸入端電連接，第一磁隧道結單元處于反平行態，當?shù)谝粩?shù)據模塊中的第二磁隧道結單元處于反平行態時，如果溫度產生變化會使其阻值隨之變化，第一參考模塊中處于反平行態的第一磁隧道結單元阻值也會隨著溫度變化而變化，可以抵消由于溫度變化對第一數據模塊中第二磁隧道結單元的阻值帶來的影響，由于使第一參考模塊并聯的第一支路數量與第一數據模塊并聯的第二支路數量一致，第一支路還可以對第二支路產生的漏電流進行補償，通過上述技術方案提高了讀電路良率，增大了電路在溫度變化情況下的讀窗口。
