本發明涉及LED器件，具體涉及一種可替換現有的LED芯片的條形LED，該條形LED可實現360°發光。

背景技術：
LED為發光二極管的簡稱，是由鎵（Ga）與砷（AS）、磷（P）的化合物制成的二極管，當電子與空穴復合時能輻射出可見光，因而可以用來制成發光二極管。LED在電路及儀器中作為指示燈，或者組成文字或數字顯示，或者作為燈具的發光光源，其應用領域廣泛?，F有的LED，一般包括晶片，用于支撐晶片的支架，起導通粘合作用的銀膠，將晶片正負極引出的金線，以及將晶片封裝的環氧樹脂，而晶片按發光類型分為表面發光型和五面發光型，表面發光型是光線大部分從晶片表面發出，五面發光型是表面、側面都有較多的光線射出；因此不論是表面發光型還是五面發光型，都不具備360度發光。如果用戶需要使用360度發光的LED燈具，則需要在該燈具內陣列排列多個LED來實現。例如授權公告號為CN102330890B的發明專利，公開了一種LED直插式發光二極管360度發光T8日光管，包括鋁制燈頭；亞克力管，擴散膜上部，擴散膜下部，線路板正面，線路板背面，LED燈珠，所述的擴散膜下部按管內卡位安置附著于壓克力管內壁，LED小功率直插式發光二極管燈珠按孔位安置在線路板上，線路板正面是燈珠球面發光部分線路板背面是燈珠正負極支架焊接于線路板電路上，顆燈珠安裝好后將線路板裝進壓克力管內，鋁制燈頭兩個接在壓克力管兩端，燈頭由電源線連接在線路板電路上，所述的線路板上設置有用于安置LED直插式發光二極管燈珠的小圓孔，利用小功率直插式發光二極管整顆發光原理，使后面也會通過小圓孔發出光線，達到360度發光。再例如申請公布號為CN102900984A的發明專利，公開了一種360°發光的LED仿鈉燈，包括燈頭組件、散熱器以及LED光源組件，LED光源組件包括與散熱器連接的導熱支架、設置在導熱支架上的燈帶，燈帶包括與導熱支架對應的導熱絕緣層、設置在導熱絕緣層上的導電層、以及若干設置在導電層上的LED芯片，且導電層上設置有與LED芯片對應的供電電路，燈頭組件設置為標準的安裝結構，使用時，僅需把燈頭組件安裝至對應的燈座即可，使用安裝方便，通用性高，使用時無需更換傳統的傳統路燈燈體，大大的降低了成本，有利于LED技術的推廣；進一步，燈帶為一柔性燈帶，燈帶直接貼裝至導熱支架上，結構簡單，組裝方便且效率高，并能實現360°發光的效果。再例如授權公告號為CN101846248B的發明專利，公開一種360°發光的自散熱LED日光燈型燈具，其包括燈管、固定在燈管兩端的外部電源連接頭、內部電源變換器，散熱器、LED光源，內部連接器，其中的外部電源連接頭，散熱器，內部電源變換器、LED光源，內部連接器，燈管通過連接構成燈具，其中，所述的散熱器為一設置在燈管中間的帶孔管體、并通過設置在兩端的內部連接器定位在燈管內腔中，所述的多個LED光源按照120°弧間隔距離有規則地設置在帶孔管狀體的外柱面上，并通過設置在散熱器端部的內部電源變換器與外部電源連接頭構成供電電路，所述的外部電源連接頭上設有貫通內外的通氣孔，由此構成自散熱360°發光的LED日光燈型燈具。從上述專利可見，凡是要獲得360°發光的LED燈具，必須經過另外的復雜設計，需要多個LED光源安裝于特制的結構上實現360°發光，其結構復雜，成本高，且不具有通用性。

技術實現要素：

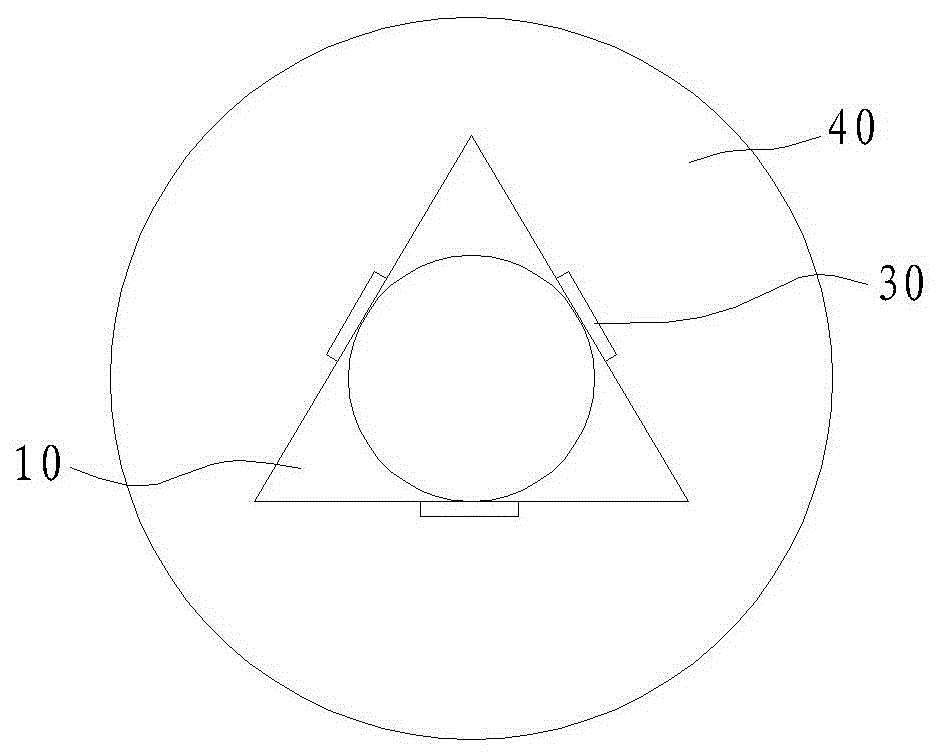

因此，針對上述的問題，本發明提出一種360°發光的LED器件，創新性的改進了目前的LED芯片結構，使其可替換現有的LED芯片，實現360°發光，具有很好的通用性，且結構簡單，成本低廉。為了解決上述技術問題，本發明所采用的技術方案是，一種360°發光的LED器件，包括用于固定支撐LED芯片的支架，將LED芯片的正負極引出的引腳，以及封裝整個支架和部分引腳的成型膠；所述引腳設于支架的兩端，并與支架配合形成整個LED器件的支撐骨架；所述支架為三棱柱結構，所述LED芯片分為三組，每組至少包括1個LED芯片，三組LED芯片分別貼敷于支架的三個外表面；所述引腳包括第一引腳和第二引腳，每組LED芯片中相鄰兩個LED芯片串聯連接，即相鄰兩個LED芯片正負極首尾相連，串聯后的正極連接第一引腳，串聯后的負極連接第二引腳。所述引腳一般為銅質。優選的，所述支架為正三棱柱結構，即該支架的剖面為等邊三角形，這樣保證了其旋轉對稱性，使其在該空間發光均勻。優選的，LED芯片均勻貼敷于支架的3個外表面，該LED芯片分為三組，每一組數目相同，將各組分別均勻貼于三棱柱結構的三個外表面。優選的，所述成型膠封裝整個支架和部分引腳后，形成以支架中軸為中軸的旋轉對稱結構，該旋轉對稱結構可以是圓柱體結構，也可以是中間是圓柱體結構，兩端是與該圓柱體結構銜接的圓錐體結構?，F有技術中的LED芯片的支架上設有燈杯，在燈杯內進行點膠，本發明在支架和引腳構成的支撐骨架的圓周上進行molding成型，并最終形成圓柱體結構+圓錐體結構，使其具有旋轉對稱性，從而保證了其在360°空間均勻發光。作為一種可行的方案，封裝整個支架和部分引腳的成型膠的長度為40mm-45mm，優選的，所述支架，也即該三棱柱結構的長度為30-35mm，成型膠包覆的部分引腳的長度為5-15mm。包覆支架的成型膠的剖面的直徑為3mm。所述支架，即該三棱柱結構的剖面的一邊長為1.732mm，使其垂線長度為1.5mm。所述引腳的剖面的直徑為1mm。上述三棱柱結構的剖面的垂線長度為1.5mm，是為了使引腳的剖面的直徑可達到1mm。進一步的，所述成型膠是硅膠與熒光粉的混合物，其中熒光粉為綠粉、黃粉和紅粉，綠粉、黃粉和紅粉占成型膠的比重分別為10%-15%，5%-10%，3.5%-5%。通過在成型膠加入了黃粉、綠粉和紅粉，并在該范圍的配比下，其顯色指數大于90，能更加真實的反應物體的真實顏色。作為一種可行的方案，所述成型膠包裹的支架和部分引腳可以一體制成，作為整個LED器件的支撐骨架，其中，所述支架可用EMC材料制成EMC支架，這里的EMC指的是一種能長時間耐高溫的材料，傳統PPA材料長時間高溫易黃化變質。作為另一種可行的方案，所述支架為陶瓷支架，起到很好的絕緣作用，且散熱好。本發明采用上述結構，將現有的單個LED芯片集合到一個支架里面，實現360°發光，另外，與現有技術相比，其優點如下：1本發明的結構，其具有三棱柱結構的支架，與傳統白光LED芯片相比，在同等功率下，該360°發光的LED器件的表面積更大，散熱更好；2其支架為正三棱柱結構，支架的三個面都發光，從而實現360°發光，且該支架點膠后形成的成型膠是以支架中軸為中軸的旋轉對稱結構，引腳為圓柱體結構同樣也是旋轉對稱結構，因此成型膠封裝整個支架和部分引腳后，形成一個具有旋轉對稱性的結構，經過模擬測試，該結構使得本發明的LED器件在360°空間均勻發光；3通過在成型膠加入了黃粉、綠粉和紅粉，并經過大量實驗，找出了合適的配比，使其擁有大于90的顯色指數，光效可達110m/w（流明/瓦），能更加真實的反應物體的顏色；4本發明的LED器件具有很好的通用性，且外形美觀，可應用于室內室外等多種照明場合。附圖說明圖1為本發明的實施例1的立體結構示意圖；圖2為本發明的實施例1的剖視圖；圖3為本發明的實施例1的被成型膠包裹的支架和部分引腳示意圖；圖4為本發明的實施例1的原理示意圖。具體實施方式現結合附圖和具體實施方式對本發明進一步說明。參照圖1-圖4，本發明的一種360°發光的LED器件，包括：LED芯片30、用于固定支撐LED芯片30的支架10，將LED芯片30的正負極引出的引腳20，以及封裝整個支架10和部分引腳20的成型膠40。其中，該支架10為陶瓷材質或者EMC材質的三棱柱結構，LED芯片30固定在支架10的三個外表面上，LED芯片30分為三組，每組至少包括1個LED芯片，三組LED芯片30分別貼敷于支架10的三個外表面；所述引腳20包括第一引腳21和第二引腳22，該引腳20一般為銅質。本實施例中，每組LED芯片數目相同，均具有5個LED芯片，其分別均勻的貼敷于支架10的三個外表面上，每組內的LED芯片采用串聯的方式鍵合，即相鄰兩個LED芯片正負極首尾相連，串聯后的正極連接第一引腳21，串聯后的負極連接第二引腳22。其中，為了使其在360°空間發光均勻，所述支架10為正三棱柱結構，即該支架10的剖面為等邊三角形，這樣保證了其旋轉對稱性。同時，所述成型膠40封裝整個支架10和部分引腳20后，形成以支架10中軸為中軸的旋轉對稱結構，另外，引腳20也為圓柱體結構，同樣保證了其旋轉對稱性。上述旋轉對稱性的結構使該LED器件在整個空間內均勻發光?，F有技術中的LED芯片30的支架10上設有燈杯，在燈杯內進行點膠，本發明在支架10和部分引腳20構成的支撐骨架的圓周上進行molding成型，并最終形成圓柱體結構+圓錐體結構的旋轉對稱結構，具有旋轉對稱性，從而保證了其在360°空間均勻發光。另外，所述成型膠40是硅膠與熒光粉的混合物，其中熒光粉為綠粉、黃粉和紅粉，綠粉、黃粉和紅粉占成型膠40的比重分別為10%-15%，5%-10%，3.5%-5%。通過在成型膠40加入了黃粉、綠粉和紅粉，并在該范圍的配比下，其顯色指數大于90，能更加真實的反應物體的顏色。在實際制作過程中，為了方便制作，所述成型膠40包裹的支架10和部分引腳20可以一體制成，作為整個LED器件的支撐骨架，其中，所述支架10可用EMC材料制成。當然，該支架的材質也可以是其他絕緣、散熱性好的材質，例如該支架10為陶瓷支架，可以起到很好的絕緣作用，且散熱好。本實施例中，封裝整個支架10和部分引腳20的成型膠40的長度范圍為40mm-45mm，優選的，所述支架10長度為30-35mm，所述成型膠40包覆的部分引腳20的長度為5-15mm。包覆支架10和部分引腳20的成型膠40分為兩部分，包覆支架10的一部分為圓柱體結構，其剖面的直徑為3mm；包覆部分引腳20的部分為圓錐體結構。支架10為三棱柱結構，其剖面為等邊三角形，該等邊三角形的邊長為1.732mm。引腳20為圓柱體結構，其剖面為圓，該圓的直徑為1mm。本實施例中，該360°發光的LED器件制作過程如下：過程1：首先將支架10放入烤箱中，在120°溫度下烘烤除濕一個小時；然后使用固晶機，在支架10外表面的其中一面上等間距固上5個LED芯片30；過程2：放入150°烤箱中，烘烤20分鐘，使其固晶膠初步固化；過程3：取出后，在支架10外表面的第二面上等間距固上5個LED芯片30；過程4：放入150°烤箱中，烘烤20分鐘，使其固晶膠初步固化；過程5：取出后，在支架10外表面的第三面上等間距固上5個LED芯片30；過程6：放入150°烤箱中，烘烤2個小時；過程7：用焊線機將各個面上的5個LED芯片30鍵合，連接方式為串聯；過程8：將最右端的LED芯片30的正極與右端的引腳20（銅柱）鍵合；過程9：將最左端的LED芯片30的負極與左端的引腳20（銅柱）鍵合；過程10：將過程9固晶焊線好的支架10放入成型機（moldingmachine）成型，其中，使用的成型膠40為硅膠與熒光粉的混合物，其中熒光粉為綠粉、黃粉和紅粉，其占膠的比重分別為10%-15%，5%-10%，3.5%-5%。盡管結合優選實施方案具體展示和介紹了本發明，但所屬領域的技術人員應該明白，在不脫離所附權利要求書所限定的本發明的精神和范圍內，在形式上和細節上可以對本發明做出各種變化，均為本發明的保護范圍。
