本實用新型涉及用于RRU的安裝設備，特別涉及一種便攜式RRU設備的天面支撐裝置。

背景技術：

隨著4G網絡快速發展，網絡深度覆蓋需求不斷增長，基站密度要求越來越高，對天面資源提出了更高的要求。大多市區內的小區樓面基站，由于小區樓面空間、建筑負荷等限制，RRU設備無法按規范固定安裝。為了解決小區的信號覆蓋，實際建站施工中只能將RRU、傳輸終端盒等設備放置在樓面上，傳輸終端盒放置在樓面，不符合工程安裝的規范，故障率較高，安全隱患較多，且多次上站處理故障，容易引發與附近居民糾紛，導致該基站被迫拆遷。

這種情形不符合工程安裝的規范，存在故障率較高，安全隱患較多（如雨浸、不易接地、人為非故意損壞等）的問題。且多次上站處理故障，容易引發與附近居民糾紛，導致基站被迫拆遷的概率增加。

技術實現要素：

本實用新型的目的是為了解決現在RRU在樓面上安裝沒有合理的安裝設備，只能將RRU、傳輸終端盒等設備放置在樓面上，傳輸終端盒放置在樓面，不符合工程安裝的規范，故障率較高，安全隱患較多等缺點，而提出的一種便攜式RRU設備的天面支撐裝置。

為了實現上述目的，本實用新型采用了如下技術方案：

一種便攜式RRU設備的天面支撐裝置，其特征在于：包括至少兩對平行放置的三角架，所述三角架之間均通過角鐵將各自的拐角配合固定連接，在兩個固定貼地面拐角的平行角鐵之間固定配合有支撐桿，每個支撐桿均與三角架的貼地側支架桿平行，在每個三角架朝上側的兩個支架桿上分別配合安裝有固定RRU設備的抱箍。

在上述技術方案的基礎上，可以有以下進一步的技術方案：

所述三角架、角鐵和支撐桿之間通過緊固螺栓可拆卸組裝配合，形成一個三棱柱框架。

本實用新型的有益效果：本裝置結構簡單，攜帶及安裝便捷，外形美觀，不與原屋面進行連接，對原房屋結構要求較低，可解決租賃選址困難、居民阻工等問題，主要?jiǎng)?chuàng)新點和關鍵點如下：（1）可快速生產、易于加工；（2）可組裝/拆卸，施工方便，易于搬遷；（3）適用場景多，既適用于緊湊型天面也適用分散型天面，既適用傳統宏站，也適用拉遠型宏站；（4）結構穩定，無需錨固，適應條件惡劣的樓面建筑；（5）投資節約，建設、維護成本低。

附圖說明

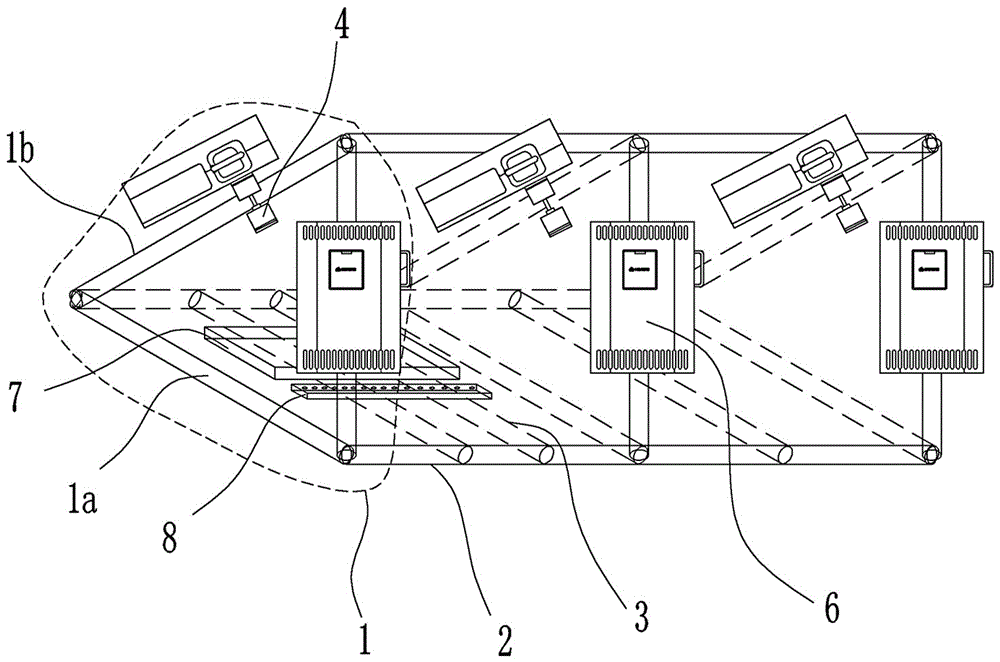

圖1是本實用新型的基本結構示意圖；

圖2是三扇區支架結構簡圖；

圖3是二扇區支架結構簡圖。

具體實施方式

如圖1所示，本實用新型提供的一種便攜式RRU設備的天面支撐裝置，其特征在于：包括至少兩對平行放置的三角架1，三角架1均為三個方管首尾配合焊接組成，所述三角架1之間均通過角鐵2將各自的拐角配合固定連接，在兩個固定貼地面拐角的平行角鐵2之間固定配合有支撐桿3，所述三角架1、角鐵2和支撐桿3之間通過緊固螺栓5可拆卸組裝配合，形成一個三棱柱框架，每個支撐桿3均與三角架1的貼地側支架桿1a平行，在每個三角架1朝上側的兩個支架桿1b上分別配合安裝有固定RRU設備6的抱箍4。

如圖2和圖3所示，分別為三個三角架1和二個三角架1配合組成的三扇區三棱柱框架和二扇區三棱柱框架，在框架底部的支撐桿3上固定配合一個接地銅牌8和一個室外分纖箱7，接地銅牌8主要作用是防雷接地，室外分纖箱8主要是整個光纖資源，每個RRU設備6固定配合在對應的一個抱箍4上。

本裝置具有如下特點：

1、多適應性。按天面場景不同主要分為兩種類型：一是緊湊型天面，三個扇區（典型三扇區宏基站，每扇區2個RRU為例）均聚集在面積不大的樓面，6個RRU可以放置于同一個支撐系統上。二是分散型天面，三個扇區天線/RRU距離較遠，每扇區2個RRU可放置于同一個支撐系統上。（1）此項要求根據場景的不同，可以組裝不同類型支撐系統，支撐2-6個RRU設備的安裝。（2）根據傳統宏站、拉遠站的不同，此系統可根據需要選擇是否安裝傳輸設備盒。

2、可組裝性。批量生產不同長度、規格的支撐件，建立不同類型支撐系統模型，在樓面即可對支撐件現場進行組裝，簡單可操作性強。

3、投資節約性。此支撐系統以普通鋼材為原料，以支架式（三角結構）為主要形式，投資較少。

本實用新型并不限于上述實施方式，采用與本實用新型上述實施方法例相同或近似的結構，而得到的其他結構設計，均在本實用新型的保護范圍之內。
