本實用新型涉及石墨舟技術領域，尤其涉及一種石墨舟片及石墨舟。

背景技術：

太陽能電池生產過程中利用管式PECVD在硅片上鍍減反射膜，石墨舟作為鍍減反射膜時的一種載體，用于承載固定硅片，一般硅片直接放在石墨舟片上安裝的勾點上。

在使用過程中由于勾點的老化、磨損、腐蝕等需要定期(例如，3個月)更換勾點，否則會引起硅片產生色差，影響鍍膜效果。由于勾點直接安裝在石墨舟片上，在裝卸勾點的過程中，勾點與石墨舟片之間產生摩擦，石墨舟片容易受到磨損，磨損后的石墨舟片的孔徑變大，需要更換直徑較大的勾點與其配合或者在石墨舟片上重新打孔，從而影響石墨舟片的導電性能和使用壽命，多次更換勾點后，需要更換石墨舟片，從而使石墨舟片的使用壽命縮短，增加了生產成本。

技術實現要素：

本實用新型的目的在于提出一種石墨舟片，解決在更換新的勾點的過程中，勾點對石墨舟片造成磨損或損傷的問題。

本實用新型的另一個目的在于提出一種石墨舟，包括上述石墨舟片。

為達此目的，本實用新型采用以下技術方案：

一種石墨舟片，所述石墨舟片上可拆卸的鑲嵌有勾點保護套，所述勾點保護套內配合安裝有勾點，所述勾點包括定位部，所述勾點的定位部與所述勾點保護套相互配合。

作為上述石墨舟的一種優選方案，所述勾點保護套內表面設置有內螺紋，所述勾點的定位部設有外螺紋，所述內螺紋和外螺紋相互配合。

作為上述石墨舟的一種優選方案，所述勾點保護套的硬度大于勾點的硬度。

作為上述石墨舟的一種優選方案，所述勾點保護套為石墨保護套。

作為上述石墨舟的一種優選方案，所述勾點保護套的外表面的橫截面形狀為圓形或方形。

作為上述石墨舟的一種優選方案，所述勾點還包括卡位部，所述卡位部凸出于所述石墨舟片的表面，所述卡位部的外端面設有至少兩個標識部，所述標識部位于以勾點外端面的中心為圓心的圓上，任意兩相鄰的標識部之間的夾角均相等。

一種石墨舟，包括如以上任意一項所述的石墨舟片。

本實用新型的有益效果：本實用新型提出石墨舟片，其上鑲嵌有勾點保護套，在裝卸勾點的過程中，避免了勾點與石墨舟片產生摩擦對石墨舟片造成的磨損或損傷，延長了石墨舟的使用壽命，降低了生產成本。

附圖說明

圖1是本實用新型具體實施方式提供的石墨舟片中石墨舟勾點和勾點保護套配合的結構示意圖。

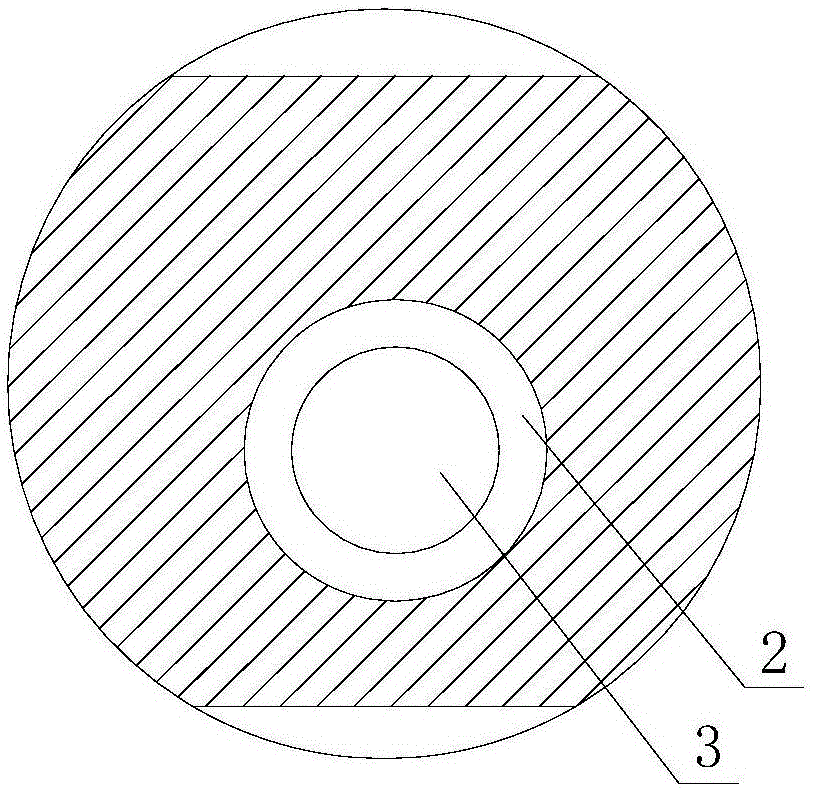

圖2是圖1“A處”的局部放大圖。

圖3是本實用新型具體實施方式提供的勾點的結構示意圖。

圖4是本實用新型具體實施方式提供的標識部的結構示意圖。

圖中：1、石墨舟片；2、勾點保護套；3、勾點；

31、定位部；32、卡位部；33、標識部。

具體實施方式

下面結合附圖并通過具體實施方式來進一步說明本實用新型的技術方案。

如圖1-3所示，本實用新型實施方式保護一種石墨舟片，石墨舟片1上可拆卸的鑲嵌有勾點保護套2，勾點保護套2內配合安裝有勾點3，勾點3包括定位部31和卡位部32，勾點3的定位部31與勾點保護套2相互配合，卡位部32凸出于石墨舟片1的表面。在裝卸勾點3的過程中，勾點3直接接觸與之配合的勾點保護套2，避免了勾點3與石墨舟片1直接摩擦對石墨舟片1造成損傷，減少了石墨舟片1的磨損，無需更換直徑更大的勾點，也無需重新在石墨舟片1上打孔，從而延長了石墨舟片1的使用壽命，降低了生產成本。

勾點保護套2內表面設置有內螺紋，勾點3的定位部31設有外螺紋，勾點保護套2的內螺紋和勾點3的定位部31的外螺紋相互配合，使該二者之間的接觸面積增加，減少了勾點保護套2和勾點3之間的接觸電阻，勾點3的固定效果更好。勾點保護套2的內螺紋和勾點3的定位部31的外螺紋相互配合，當勾點1的卡位部32和硅片長時間接觸摩擦致使卡位部32上的接觸區域磨損嚴重時，通過旋轉勾點3，使卡位部32上受到嚴重磨損的區域轉過一定角度，硅片接觸卡位部32未磨損區域，增加勾點3的使用次數和壽命，防止頻繁地更換勾點3，避免增加生產成本。

本實施方式中，勾點保護套2的硬度大于勾點3的硬度，勾點保護套2不容易被磨損，防止了對石墨舟片1的破壞，使勾點保護套2的使用壽命更長，從而保證石墨舟片1的使用壽命更長。

勾點保護套2可以為石墨保護套。石墨保護套耐酸性好、導電性好、不宜被磨損。

勾點保護套2的外表面的橫截面形狀為圓形或方形。當勾點保護套2外表面的橫斷面形狀為圓形時，加工方便；勾點保護套2外表面的橫斷面形狀為方形時，固定性好，防止勾點保護套2與石墨舟片1相對轉動。

勾點3的卡位部32的外端面設有至少兩個標識部33，標識部33位于以勾點3外端面的中心為圓心的圓上，任意兩相鄰的標識部33之間的夾角均相等。具體的，如圖4所示，勾點3的卡位部32的外端面設有四個標識部33。由于勾點3裝載硅片，卡位部32與硅片長時間的接觸摩擦致使卡位部32與硅片的接觸區域磨損嚴重，需要頻繁地更換勾點3，而通過設置的標識部33，可以明確區分出卡位部32的磨損區域和未磨損區域，當卡位部32與硅片長時間接觸的區域磨損嚴重時，可以參照標識部33轉動勾點3，將卡位部32未磨損的區域與硅片接觸配合，防止頻繁地更換勾點3，增加勾點3的使用壽命。

本實用新型實施方式還保護一種石墨舟，包括上述的石墨舟片。

注意，上述僅為本實用新型的較佳實施例。本領域技術人員會理解，本實用新型不限于這里的特定實施例，對本領域技術人員來說能夠進行各種明顯的變化、重新調整和替代而不會脫離本實用新型的保護范圍。因此，雖然通過以上實施例對本實用新型進行了較為詳細的說明，但是本實用新型不僅僅限于以上實施例，在不脫離本實用新型構思的情況下，還可以包括更多其他等效實施例，而本實用新型的范圍由所附的權利要求范圍決定。
