本實用新型涉及電池技術領域，具體涉及一種輸出電壓可調節的復合電池。

背景技術：

目前，給GPRS模塊供電的電池一般都是采用開路電壓為3.6V的鋰亞硫酰氯電池的供電，并通過并聯電容來應對無線通訊時所需的大電流脈沖放電和降低鋰亞硫酰氯電池的電壓滯后問題。

這種3.6V的鋰亞硫酰氯電池并聯電容的方案，在低溫環境中給GPRS模塊進行供電時，由于電容的容量低，導致開路電壓也低，就不能滿足GPRS模塊工作電壓要高于3.4V的需求，從而導致GPRS模塊通訊失敗。

技術實現要素：

本實用新型是為了解決現有在低溫環境中由鋰亞硫酰氯電池并聯電容給GPRS模塊供電存在開路電壓低于GPRS模塊工作所需電壓的不足，提供一種在低溫環境中輸出電壓可調節的復合電池輸出的開路電壓大于GPRS模塊工作所需的工作電壓，并且輸出電壓可調節的復合電池輸出的開路電壓大小可調節的一種輸出電壓可調節的復合電池。

以上技術問題是通過下列技術方案解決的：

一種輸出電壓可調節的復合電池，包括一號節點、二號節點、三號節點、鋰硫酰氯電池、電容型鋰離子電池、二極管、保險絲、滑動變阻器、電池正極接口和電池負極接口；所述鋰硫酰氯電池的正極端、電容型鋰離子電池的正極端和保險絲的一端均電連接在一號節點上，所述保險絲的另一端、滑動變阻器的一端和滑動變阻器的滑動片均電連接在三號節點上，所述滑動變阻器的另一端電連接在電池正極接口上，所述鋰硫酰氯電池的負極端電連接在二極管的負極端上，所述二極管的正極端、電容型鋰離子電池的負極端和電池負極接口均電連接在二號節點上。

本方案的輸出電壓可調節的復合電池利用電容型鋰離子電池的高容量和電容特性，實現了大電流脈沖放電，利用鋰硫酰氯電池的高開路電壓實現了高工作電壓，從而保證了在低溫環境中輸出電壓可調節的復合電池輸出的開路電壓大于GPRS模塊工作所需的工作電壓，進而能夠保證GPRS模塊無線通訊設備正常工作。利用串聯在鋰硫酰氯電池和電容型鋰離子電池之間的二極管起到了當環境溫度急速波動時阻止電容型鋰離子電池給鋰硫酰氯電池的充電，保證了鋰硫酰氯電池的電量充足。通過滑動變阻器即可對輸出電壓可調節的復合電池輸出的開路電壓大小進行調節。

作為優選，還包括右端密封且左端設有滑孔的滑腔管，在滑腔管內滑動設有滑塊，從而在滑塊右方的滑腔管內形成密封腔，在密封腔內設有熱脹冷縮溶液，在滑孔內滑動設有絕緣滑桿，絕緣滑桿的左端固定連接在滑動變阻器的滑動片上。

當天氣變冷時，熱脹冷縮溶液體積變小收縮帶動滑塊向右移動，滑塊向右移動帶動緣滑桿向右移動，緣滑桿向右移動帶動滑動變阻器的滑動片向右移動，滑動變阻器的滑動片向右移動后滑動變阻器的電阻變小，從而使得輸出電壓可調節的復合電池輸出的開路電壓變大。同理當天氣變熱時，熱脹冷縮溶液體積變大膨脹帶動滑塊向左移動，滑塊向左移動帶動緣滑桿向左移動，緣滑桿向左移動帶動滑動變阻器的滑動片向左移動，滑動變阻器的滑動片向左移動后滑動變阻器的電阻變大，從而使得輸出電壓可調節的復合電池輸出的開路電壓變小。本方案通過滑動變阻器提高了對輸出電壓可調節的復合電池輸出的開路電壓大小進行調節性，輸出電壓可調節的復合電池輸出的開路電壓大小會隨溫度的變化而自動變化，使用方便，可靠性高。

作為優選，所述熱脹冷縮溶液為水銀。水銀對溫度反映靈敏，可靠性高。

本實用新型能夠達到如下效果：

本實用新型在低溫環境中，輸出電壓可調節的復合電池輸出的開路電壓大于GPRS模塊工作所需的工作電壓，并且輸出電壓可調節的復合電池輸出的開路電壓大小可調節，結構簡單，安全可靠，使用方便。

附圖說明

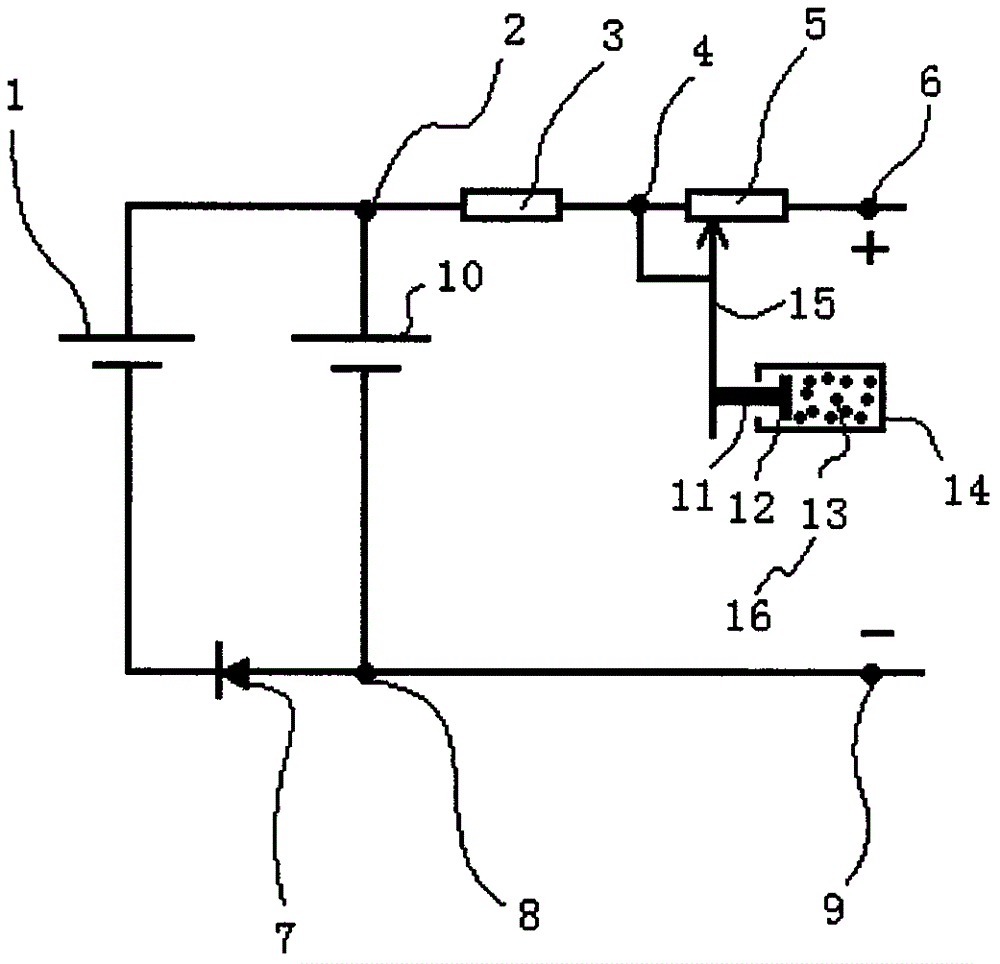

圖1是本實用新型的一種電路原理連接結構示意圖。

具體實施方式

下面結合附圖與實施例對本實用新型作進一步的說明。

實施例，一種輸出電壓可調節的復合電池，參見圖1所示，包括一號節點2、二號節點8、三號節點4、鋰硫酰氯電池1、電容型鋰離子電池10、二極管7、保險絲3、滑動變阻器5、電池正極接口6和電池負極接口9；所述鋰硫酰氯電池1的正極端、電容型鋰離子電池10的正極端和保險絲3的一端均電連接在一號節點2上，所述保險絲3的另一端、滑動變阻器5的一端和滑動變阻器5的滑動片15均電連接在三號節點4上，所述滑動變阻器5的另一端電連接在電池正極接口6上，所述鋰硫酰氯電池1的負極端電連接在二極管7的負極端上，所述二極管7的正極端、電容型鋰離子電池10的負極端和電池負極接口9均電連接在二號節點8上。

還包括右端密封且左端設有滑孔的滑腔管14，在滑腔管內滑動設有滑塊12，從而在滑塊右方的滑腔管內形成密封腔，在密封腔內設有熱脹冷縮溶液13，在滑孔內滑動設有絕緣滑桿11，絕緣滑桿的左端固定連接在滑動變阻器5的滑動片15上。所述熱脹冷縮溶液為水銀16。

本實施例的輸出電壓可調節的復合電池利用電容型鋰離子電池的高容量和電容特性，實現了大電流脈沖放電，利用鋰硫酰氯電池的高開路電壓實現了高工作電壓，從而保證了在低溫環境中輸出電壓可調節的復合電池輸出的開路電壓大于GPRS模塊工作所需的工作電壓，進而能夠保證GPRS模塊無線通訊設備正常工作。利用串聯在鋰硫酰氯電池和電容型鋰離子電池之間的二極管起到了當環境溫度急速波動時阻止電容型鋰離子電池給鋰硫酰氯電池的充電，保證了鋰硫酰氯電池的電量充足。通過滑動變阻器即可對輸出電壓可調節的復合電池輸出的開路電壓大小進行調節。

當天氣變冷時，熱脹冷縮溶液體積變小收縮帶動滑塊向右移動，滑塊向右移動帶動緣滑桿向右移動，緣滑桿向右移動帶動滑動變阻器的滑動片向右移動，滑動變阻器的滑動片向右移動后滑動變阻器的電阻變小，從而使得輸出電壓可調節的復合電池輸出的開路電壓變大。同理當天氣變熱時，熱脹冷縮溶液體積變大膨脹帶動滑塊向左移動，滑塊向左移動帶動緣滑桿向左移動，緣滑桿向左移動帶動滑動變阻器的滑動片向左移動，滑動變阻器的滑動片向左移動后滑動變阻器的電阻變大，從而使得輸出電壓可調節的復合電池輸出的開路電壓變小。本實施例通過滑動變阻器提高了對輸出電壓可調節的復合電池輸出的開路電壓大小進行調節性，輸出電壓可調節的復合電池輸出的開路電壓大小會隨溫度的變化而自動變化，使用方便，可靠性高。

上面結合附圖描述了本實用新型的實施方式，但實現時不受上述實施例限制，本領域普通技術人員可以在所附權利要求的范圍內做出各種變化或修改。
