本發明屬于集成電路制造技術領域，特別是涉及一種導線具有多層薄膜結構的半導體器件結構及其制備方法。

背景技術：

在現今的半導體工業中，硅材料是用于制造電晶體和二級體等電子原件的主要半導體襯底，其優點有：1)成本低；2)在熱氧化的過程中可以生成二氧化硅，其中，二氧化硅為一種強且穩定的介電膜；3)硅材料能承受較高的操作溫度和較大的參雜范圍。

由于硅材料的廣泛應用，需要找出一種可以與硅材料形成低電阻的接觸層材料，而此接觸層若也可以直接做導線，則可以省去制程的繁雜性。現有技術中，鋁金屬具有低電阻、容易沉積以及容易蝕刻的特性，常用于導線材料，同時，添加了約1％的硅到鋁中，也可以與硅材料形成低電阻的歐姆接觸層，因此，鋁是一種很好的導線和與硅連接的材料。

然而，隨著半導體制程的微縮，階梯覆蓋率的要求也越來越高，相對地就有越來越多的高溫化學氣相沉積制程，但由于鋁的低熔點特性(約660℃)，造成經過鋁沉積的半成品無法承受高溫的制程。

同時，多層薄膜結構的多晶硅和硅化鎢堆疊的柵極堆疊結構中，具有較大的接觸電阻，而依次堆疊的多晶硅層、氮化鎢層以及鎢層相對具有較低的接觸電阻，但是在后續退火或是高溫熱制程過程其間，氮化鎢中的氮會與多晶硅層反應生成薄薄的硅氮鍵合(si-n)層，在小的操作電壓下，此鍵合層會造成信號的延遲誤差等問題。

因此，如何提供一種多層薄膜的結構，既可以與硅材料形成低電阻的接觸，也可以作為耐高溫的導線，成為本領域技術人員亟待解決的一個重要技術問題。

技術實現要素：

鑒于以上所述現有技術的缺點，本發明的目的在于提供一種半導體器件結構及其制備方法，用于解決現有技術中器件結構與硅材料之間形成的接觸電阻較高等的問題。

為實現上述目的及其他相關目的，本發明提供一種半導體器件結構的制備方法，所述制備方法包括如下步驟：

1)提供一硅材料層；

2)于所述硅材料層上形成中間結構，所述中間結構至少包括第一金屬層，且所述第一金屬層直接形成于所述硅材料層上表面，所述中間結構還包括第二金屬層，所述第二金屬層形成于所述第一金屬層上，且所述第二金屬層的材料與所述第一金屬層的材料不同；及

3)在預設溫度下于所述中間結構上表面形成絕緣層，且在所述絕緣層的形成過程中，所述第一金屬層與所述硅材料層的硅元素在所述預設溫度下反應生成第一硅化金屬層。

作為本發明的一種優選方案，步驟2)中，所述中間結構還包括第一氮化金屬層，所述第一氮化金屬層形成于所述第一金屬層與所述第二金屬層之間，所述第一氮化金屬層包含相同于所述第一金屬層的金屬元素。

作為本發明的一種優選方案，步驟3)中，所述預設溫度介于550～800℃之間。

作為本發明的一種優選方案，步驟2)中，所述中間結構還包括第二硅化金屬層，形成于所述第二金屬層下表面。

作為本發明的一種優選方案，步驟2)中，所述第二硅化金屬層包含相同于所述第二金屬層的金屬元素，且在步驟3)中，所述第二金屬層維持金屬形態。

本發明還提供一種半導體器件結構，所述半導體器件結構包括：

硅材料層；

中間結構，至少包括第一硅化金屬層，且所述第一硅化金屬層位于所述硅材料層上表面；及

絕緣層，位于所述中間結構上表面；

其中，所述第一硅化金屬層具有由第一金屬層的反應生成溫度，位于所述絕緣層的形成溫度中，所述中間結構還包括第二金屬層，所述第二金屬層位于所述第一硅化金屬層與所述絕緣層之間，且所述第二金屬層異于所述第一硅化金屬層的金屬元素。

作為本發明的一種優選方案，所述中間結構還包括第一氮化金屬層，所述第一氮化金屬層位于所述第一硅化金屬層與所述第二金屬層之間。

作為本發明的一種優選方案，所述第一氮化金屬層與所述第一硅化金屬層具有相同的金屬元素。

作為本發明的一種優選方案，所述中間結構還包括第二硅化金屬層，位于所述第二金屬層下表面。

作為本發明的一種優選方案，所述第二硅化金屬層包含相同于所述第二金屬層的金屬元素。

本發明還提供一種存儲器柵極堆疊結構，包括：

襯底，至少包含硅材料層；及

控制柵極，位于所述襯底上，其中，所述控制柵極包括：

中間結構，至少包括第一硅化金屬層，且所述第一硅化金屬層位于所述襯底上；及

絕緣層，位于所述中間結構上表面；

其中，所述第一硅化金屬層具有由第一金屬層的反應生成溫度，位于所述絕緣層的形成溫度中，所述中間結構還包括第二金屬層，所述第二金屬層位于所述第一硅化金屬層與所述絕緣層之間，且所述第二金屬層異于所述第一硅化金屬層的金屬元素，所述中間結構還包括氮化金屬層，所述氮化金屬層位于所述第一硅化金屬層與所述第二金屬層之間，所述氮化金屬層與所述第一硅化金屬層具有相同的金屬元素，所述中間結構還包括第二硅化金屬層，位于所述第二金屬層下表面，所述第二硅化金屬層包含相同于所述第二金屬層的金屬元素。

作為本發明的一種優選方案，所述存儲器柵極堆疊結構還包括：

浮動?xùn)艠O，位于所述襯底上表面；及

介電層，位于所述浮動?xùn)艠O上表面，其中所述控制柵極形成于所述介電層上表面

如上所述，本發明的一種半導體器件結構及其制備方法，具有以下有益效果：

1)本發明的半導體器件結構可以與硅材料之間形成較低的接觸電阻；

2)本發明的半導體器件結構可以直接最為耐高溫的導線；

3)本發明的半導體結構可以解決堆疊柵極結構的接觸電阻的問題并同時保證堆疊柵極結構的效能。

附圖說明

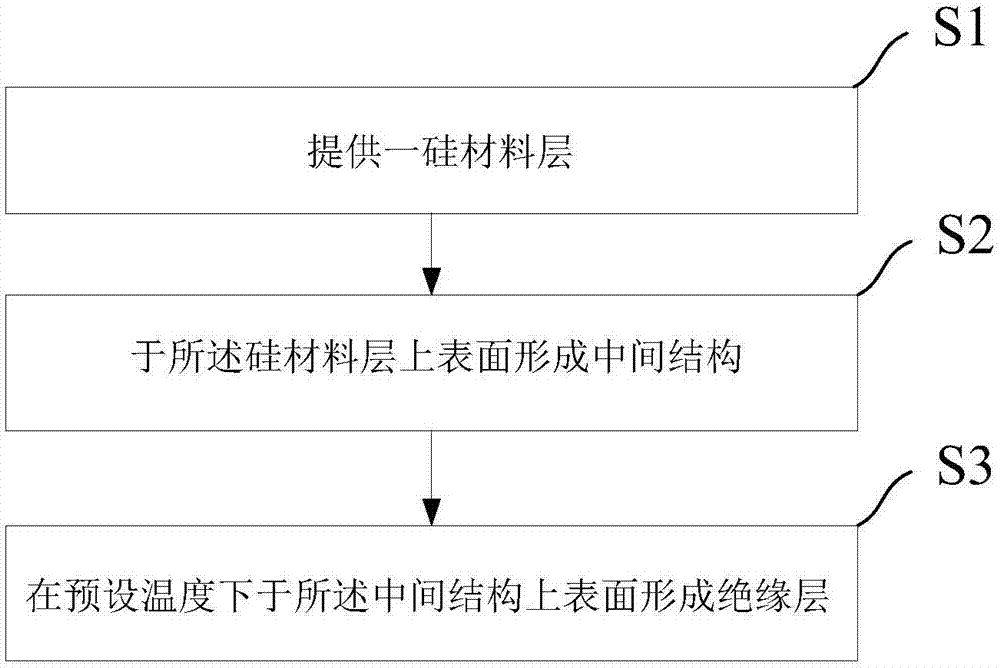

圖1顯示為本發明提供的半導體器件結構制備方法的各步驟的示意圖。

圖2～圖4顯示為本發明實施例一提供的半導體器件結構制備過程中所得到的結構的示意圖，其中：

圖2為執行圖1中步驟s1后得到的結構；

圖3為執行圖1中步驟s2后得到的結構；

圖4為執行圖1中步驟s3后得到的結構。

圖5顯示為本發明實施例二提供的半導體器件結構的示意圖。

圖6顯示為本發明實施例三提供的半導體器件結構的示意圖。

圖7～圖8顯示為本發明實施例四提供的半導體器件結構的示意圖。

圖9顯示為本發明所提供的存儲器柵極堆疊結構的示意圖。

元件標號說明

11硅材料層

12中間結構

13絕緣層

121第一金屬層

122第一氮化金屬層

123第二硅化金屬層

124第二金屬層

126第一硅化金屬層

127襯底

128氧化層

129浮動?xùn)艠O

130介電層

131掩膜層

s1～s3步驟

具體實施方式

以下通過特定的具體實例說明本發明的實施方式，本領域技術人員可由本說明書所揭露的內容輕易地了解本發明的其他優點與功效。本發明還可以通過另外不同的具體實施方式加以實施或應用，本說明書中的各項細節也可以基于不同觀點與應用，在沒有背離本發明的精神下進行各種修飾或改變。

請參閱圖1至圖9。需要說明的是，本實施例中所提供的圖示僅以示意方式說明本發明的基本構想，雖圖示中僅顯示與本發明中有關的組件而非按照實際實施時的組件數目、形狀及尺寸繪制，其實際實施時各組件的形態、數量及比例可為一種隨意的改變，且其組件布局形態也可能更為復雜。

實施例一

請參閱圖1～圖4，本實施例提供一種半導體器件結構的制備方法，所述制備方法包括如下步驟：

如圖1中的s1及圖2所示，進行步驟1)，提供一硅材料層11；

具體的，所述硅材料層11可以為任意含硅的材料，包括單晶硅、多晶硅、非晶硅，也可以包括硅鍺材料，如所述硅材料層11為多晶硅鍺層，所述硅材料層11的材料為還可以為上述任意材料的摻雜材料，如本征硅、p型硅、n型硅等，在此不做具體限制。當然，所述硅材料層11也可以是至少兩層材料的疊層結構，如包括摻雜有n-型雜質的多晶硅層和另一摻雜有p-型雜質的多晶硅層構成的疊層結構。另外，所述硅材料層11的厚度范圍為10～120nm，優選為30～80nm，在本實施例中，所述硅材料層11的厚度為50nm。

如圖1中的s2及圖3所示，進行步驟2)，于所述硅材料層11上形成中間結構12，所述中間結構至少包括第一金屬層121，且所述第一金屬層121直接形成于所述硅材料層11上表面，所述中間結構12還包括第二金屬層124，所述第二金屬層124形成于所述第一金屬層121上，且所述第二金屬層124的材料與所述第一金屬層121的材料不同。

具體的，所述第一金屬層121的材料包括但不限于鉭、鈀、鉑、鈷、鋯、鎳、鈦、鉬，在本實施例中，所述第一金屬層121為鉭，并且所述第一金屬層121通過物理氣相沉積法(如蒸發、電鍍或濺射等)、化學氣相沉積法或原子層沉積法等形成。另外，所述第一金屬層121的厚度范圍為1～30nm，優選為1～10nm或11～20nm，在本實施例中，所述第一金屬層121的厚度為15nm。

具體的，所述中間結構12可以包括除所述第一金屬121之外的任意材料層，依實際需求而定，在本實施例中，所述中間結構12包括所述第一金屬層121和第二金屬層124。

具體的，所述第二金屬124主要用于作為導體，其材料包括但不限于鈦、鉭、鈀、鎳、鉑、鈷、鎢、鋯、鉬，并且所述第二金屬層124通過物理氣相沉積法(如蒸發、電鍍或濺射等)、化學氣相沉積法或原子層沉積法等形成。另外，所述第二金屬層124的厚度范圍為10～100nm，優選為20～80nm或30～60nm，在本實施例中，所述第二金屬層124的厚度為50nm。進一步，所述第一金屬層121與所述第二金屬層124的材料優選為不同，在本實施例中，所述第一金屬層121為鉭，所述第二金屬層124為鈦，二者的選擇以實際需求而定，在此不做具體限制。

如圖1中的s3及圖4所示，進行步驟3)，在預設溫度下于所述中間結構12上表面形成絕緣層13，且在所述絕緣層13的形成過程中，所述第一金屬層121與所述硅材料層11的硅元素在所述預設溫度下反應生成第一硅化金屬層126。

具體的，所述絕緣層13的材料包括但不限于氮化硅，并且通過化學氣相沉積法或原子層沉積法等形成。另外，所述絕緣層13的厚度范圍為50～400nm，優選為150～300nm，在本實施例中，所述絕緣層13的厚度為200nm。

需要說明的是，在該步驟中，所述絕緣層13可以保護該半導體器件結構的位于所述絕緣層13下的結構不會在大氣環境下被氧化，另外，選擇在預設溫度下形成所述絕緣層13，目的也是在該預設溫度下，所述第一金屬層121與所述硅材料層11進行硅化反應，從而在所述硅材料層11與所述第一金屬層121相接觸的表面形成第一硅化金屬層126，從而可以降低二者之間的接觸電阻。進一步，在該條件下形成的半導體器件結構可以直接用作耐高溫導線。

作為示例，步驟3)中，所述預設溫度介于550～800℃之間。

具體的，所述預設溫度優選為600～750℃，在本實施例中，所述預設溫度為650℃。其中，若所述預設溫度低于550℃，其溫度不足以是所述硅材料層11與所述第一層金屬層121進行硅化反應，若所述預設溫度高于800℃，則過高的溫度給予過多的能量，使得上述硅化反應過度，進一步使得硅化金屬結塊，反而造成接觸阻值的升高。

如圖4所示，本實施例還提供一種半導體器件結構，所述半導體器件結構為采用本實施例一所提供的制備方法所得到的結構，其中，所述半導體器件結構包括：

硅材料層11；

中間結構12，至少包括第一硅化金屬層126，且第一硅化金屬層126位于所述硅材料層11上表面；及

絕緣層13，位于所述中間結構12上表面；

其中，所述第一硅化金屬層126具有由第一金屬層121的反應生成溫度，位于所述絕緣層13的形成溫度中，所述中間結構12還包括第二金屬層124，所述第二金屬層124位于所述第一硅化金屬層126與所述絕緣層13之間，且所述第二金屬層124異于所述第一硅化金屬層126的金屬元素。

具體的，所述第一硅化金屬層126優選為含有與第一金屬層121相同的金屬的硅化金屬層，其實際為所述硅材料層11與所述第一金屬層121進行硅化反應的產物，優選地，其可以均勻的分布于所述硅材料11上表面，當然，也存在所述第一金屬層121與所述硅材料11反應不完全的情況，從而所述第一硅化金屬層126也可以結合于所述硅材料11內且與所述第一金屬層121相接觸，也可以結合于所述第一金屬層121內且與所述硅材料11相接觸，在滿足所述第一硅化金屬層的存在可以減小接觸電阻的前提下，對其具體位置關系不做限制。另外，所述第一硅化金屬層126的厚度范圍為1～30nm，優選為1～10nm或11～20nm，在本實施例中，所述第一硅化金屬層126的厚度為15nm。

具體的，所述第二金屬124主要用于作為導體，其材料包括但不限于鈦、鉭、鈀、鎳、鉑、鈷、鎢、鋯、鉬。另外，所述第二金屬層124的厚度范圍為10～100nm，優選為20～80nm或30～60nm，在本實施例中，所述第二金屬層124的厚度為50nm。進一步，所述第一硅化金屬層126的金屬優選為與所述第二金屬層124的金屬不同，在本實施例中，所述第一硅化金屬層126為硅化鉭，所述第二金屬層124為鈦，二者的選擇以實際需求而定，在此不做具體限制。

實施例二

請參閱圖5，本實施例提供一種半導體器件結構的制備方法，本實施例二與實施例一的不同之處在于，步驟2)中，所述中間結構12還包括第一氮化金屬層122，所述第一氮化金屬122層形成于所述第一金屬層121與所述第二金屬層124之間。

具體的，所述第一氮化金屬層122的材料包括但不限于氮化鉭、氮化鈀、氮化鉑、氮化鈷、氮化鋯、氮化鎳、氮化鈦、氮化鉬，并且所述第一氮化金屬層122通過物理氣相沉積法(如蒸發、電鍍或濺射等)、化學氣相沉積法或原子層沉積法等形成。另外，所述第一氮化金屬層122的厚度范圍為3～50nm，優選為5～30nm或10～20nm，在本實施例中，所述第一氮化金屬層122的厚度為15nm。

需要說明的是，所述第一氮化金屬層122的作用主要是控制所述第一金屬層121與所述硅材料層11之間在所述預設溫度下的硅化反應，在所述第一氮化金屬層122的控制下，所述第一金屬層121與所述硅材料的硅化反應不會過度，從而保證形成的硅化金屬不會結塊，若所述硅化金屬一旦結塊，反而造成接觸阻值的升高。

作為示例，所述第一氮化金屬層122包含相同于所述第一金屬層121的金屬元素。

具體的，保證所述第一金屬層121與所述第一氮化金屬層122中的金屬相同，可以進一步保證所述第一氮化金屬層122與所述第一金屬層121以及所述第一金屬層121與所述硅化材料層11進行硅化反應生成的所述第一硅化金屬層126之間具有較好的附著性。

本實施例還提供一種半導體器件結構，所述半導體器件結構為采用本實施例二所提供的制備方法所得到的結構，其中，所述半導體器件結構包括：

硅材料層11；

中間結構12，至少包括第一硅化金屬層126，且所述第一硅化金屬層126位于所述硅材料層11上表面；及

絕緣層13，位于所述中間結構12上表面；

其中，所述第一硅化金屬層126具有由第一金屬層121的反應生成溫度，位于所述絕緣層13的形成溫度中，所述中間結構12還包括第二金屬層124，所述第二金屬層124位于所述第一硅化金屬層126與所述絕緣層13之間，且所述第二金屬層124異于所述第一硅化金屬層126的金屬元素；

所述中間結構12還包括第一氮化金屬層122，所述第一氮化金屬層122位于所述第一硅化金屬層126與所述第二金屬層124之間。

作為示例，所述第一氮化金屬層122中的金屬與所述第一硅化金屬層126具有相同的金屬元素。

具體的，所述第一氮化金屬層122的材料包括但不限于氮化鉭、氮化鈀、氮化鉑、氮化鈷、氮化鋯、氮化鎳、氮化鈦、氮化鉬。另外，所述第一氮化金屬層122的厚度范圍為3～50nm，優選為5～30nm或10～20nm，在本實施例中，所述第一氮化金屬層122的厚度為15nm。

具體的，保證所述第一硅化金屬層126中的金屬與所述第一氮化金屬層122中的金屬相同，可以進一步保證所述第一氮化金屬層122與所述第一硅化金屬層126之間具有較好的附著性。

實施例三

請參閱圖6，本實施例提供一種半導體器件結構的制備方法，本實施例三與實施例二的不同之處在于，步驟2)中，所述中間結構12還包括第二氮化金屬層125，所述第二氮化金屬層125形成于所述第一氮化金屬層122與所述第二金屬層124之間。

具體的，所述第二氮化金屬層125的材料可以為氮化鎢，也可以為w/si/n系材料等，并且所述第二氮化金屬層125通過物理氣相沉積法(如蒸發、電鍍或濺射等)、化學氣相沉積法或原子層沉積法等形成。另外，所述第二氮化金屬層125的厚度范圍為1～6nm，優選為2～4nm，在本實施例中，所述第二氮化金屬層125的厚度為3nm。

需要說明的是，在本實施例中，所述硅材料層11選取多晶硅，所述第一金屬層121選取鈦，所述第一氮化金屬層122選取氮化鈦，所述第二氮化金屬層125選取氮化鎢，所述第二金屬層124選取鎢，所述絕緣層13選取氮化硅，從而上述半導體器件結構構成一堆疊的柵極結構。另外，除作為柵極外，本發明實施的方案還可應用于各種金屬互連線，例如位線、金屬線或者包括中間結構的電容器電機等，此外，本實施例的方案還可應用于雙多晶硅柵極中，所述雙多晶硅柵極器件包括襯底、襯底上的浮動?xùn)拧⒏訓派系慕殡妼右约拔挥谒鼋殡妼由系目刂茤牛渲校隹刂茤偶礊樗龉璨牧蠈印?/p>

進一步，在現有技術中的自下而上依次堆疊的多晶硅層、氮化鎢、鎢層所形成的鎢多晶硅柵極結構，其電阻遠低于由多晶硅和硅化鎢堆疊的柵極結溝，但是在后續退火或是高溫熱制程過程期間，氮化鎢中的氮會與多晶硅層的硅發生反應，生成薄薄的硅氮鍵合(si-n)層，而在小的操作電壓下，此鍵合層會造成信號的延遲誤差。因此，在多晶硅層跟氮化鎢層中間增加一層鈦層，此想象會有明顯改善，一方面，氮化鎢的氮會與鈦形成氮化鈦，此氮化鈦層可以防止氮向多晶硅層擴散形成硅氮鍵合，另一方面，在后續在預設溫度下形成絕緣層時，鈦層與多晶硅發生硅化反應，以降低接觸電阻，然而，這樣的鈦/氮化鎢擴散阻擋層會造成上面鎢層的片電阻增加進而影響其閘極的效能，因此，并在鈦層與氮化鎢之間增加一層氮化鈦層，這樣的結構一方面可以降低堆疊柵極結構中鎢層中的片電阻，同時，該氮化鈦層形成于所述鈦層上表面，從而可以控制鈦層與多晶硅層在形成絕緣層的預設溫度下的硅化反應，從而得到性能良好的堆疊柵極結構。

本實施例還提供一種半導體器件結構，所述半導體器件結構為采用本實施例三所提供的制備方法所得到的結構，其中，所述半導體器件結構包括：

硅材料層11；

中間結構12，至少包括第一硅化金屬層126，且所述第一硅化金屬層126位于所述硅材料層11上表面；及

絕緣層13，位于所述中間結構12上表面；

其中，所述第一硅化金屬層126具有由第一金屬層121的反應生成溫度，位于所述絕緣層13的形成溫度中，所述中間結構12還包括第二金屬層124，所述第二金屬層124位于所述第一硅化金屬層126與所述絕緣層13之間，且所述第二金屬層124異于所述第一硅化金屬層126的金屬元素；

所述中間結構12還包括第一氮化金屬層122，所述第一氮化金屬層122位于所述第一硅化金屬層126與所述第二金屬層124之間；

所述中間結構12還包括第二氮化金屬層125，所述第二氮化金屬層125位于所述第一氮化金屬層122與所述第二金屬層124之間。

實施例四

請參閱圖7～圖8，本實施例提供一種半導體器件結構的制備方法，本實施例四與實施例一或?qū)嵤├牟煌幵谟冢襟E2)中，所述中間結構12還包括第二硅化金屬層123，所述第二硅化金屬層123形成于所述第二金屬層124下表面。

具體的，所述第二硅化金屬層123的材料可以為硅化鈦、硅化鉭、硅化鈀、硅化鎳、硅化鉑、硅化鈷、硅化鎢、硅化鋯、硅化鉬，且所述第二硅化金屬層123通過物理氣相沉積法(如蒸發、電鍍或濺射等)、化學氣相沉積法或原子層沉積法等形成。另外，所述第二硅化金屬層123的厚度范圍為1～30nm，優選為5～20nm，在本實施例中，所述第二硅化金屬層123的厚度為10nm。

需要說明的是，所述第二硅化金屬層123的功用是沉積一層比較大晶格結構的薄膜，使后續形成的所述第二金屬層124能夠沿著這一層大晶格結構的硅化金屬去沉積，而不會受其下表面結構層(如所述第一氮化金屬層)的影響而沉積出較高阻抗的金屬。因此，所述第二硅化金屬層123位于所述第二金屬層124下表面優選為全部覆蓋所述第二金屬層124的下表面，位于所述第二金屬層124與下層材料層之間。

作為示例，所述第二硅化金屬層123包含相同于所述第二金屬層124的金屬元素。

優選地，所述第二硅化金屬層123中的金屬與所述第二金屬層124中的金屬相同，從而保證該兩層結構層之間具有良好的粘附性。

本實施例還提供一種半導體器件結構，所述半導體器件結構為采用本實施例四所提供的制備方法所得到的結構，其中，如圖7所示，所述半導體器件結構包括：

硅材料層11；

中間結構12，至少包括第一硅化金屬層126，且所述第一硅化金屬層126位于所述硅材料層11上表面；及

絕緣層13，位于所述中間結構12上表面；

其中，所述第一硅化金屬層126具有由第一金屬層的反應生成溫度，位于所述絕緣層13的形成溫度中，所述中間結構12還包括第二金屬層124，所述第二金屬層124位于所述第一硅化金屬層126與所述絕緣層13之間，且所述第二金屬層124異于所述第一硅化金屬層126的金屬元素；

所述中間結構12還包括第二硅化金屬層123，所述第二硅化金屬層123位于所述第二金屬層124下表面，且位于所述第二金屬層124與所述第一硅化金屬層126之間。

或者，如圖8所示，所述半導體器件結構包括：

硅材料層11；

中間結構12，包括第一硅化金屬層126，所述第一硅化金屬層126位于所述硅材料層11上表面；及

絕緣層13，位于所述中間結構12上表面；

其中，所述第一硅化金屬層126具有由第一金屬層121的反應生成溫度，位于所述絕緣層13的形成溫度中，所述中間結構12還包括第二金屬層124，所述第二金屬層124位于所述第一硅化金屬層126與所述絕緣層13之間，且所述第二金屬層124異于所述第一硅化金屬層126的金屬元素；

所述中間結構12還包括第一氮化金屬層122，所述第一氮化金屬層122位于所述第一金屬層121與所述第二金屬層124之間；

所述中間結構12還包括第二硅化金屬層123，所述第二硅化金屬層123位于所述第二金屬層124下表面，且位于所述第二金屬層124與所述第一氮化金屬層122之間。

作為示例，所述第二硅化金屬層123包含相同于所述第二金屬層124的金屬元素。

實施例五

請參閱圖9，本實施例提供一種存儲器柵極堆疊結構，包括：襯底127，至少包含硅材料層；及控制柵極，位于所述襯底127上表面，其中，所述控制柵極包括：

中間結構12，所述中間結構12位如上述任意方案中所述的中間結構12，至少包括第一硅化金屬層126，且所述第一硅化金屬層126位于所述襯底127上；及

絕緣層13，位于所述中間結構12上表面；

其中，所述第一硅化金屬層126具有由第一金屬層的反應生成溫度，位于所述絕緣層13的形成溫度中，所述中間結構12還包括第二金屬層124，所述第二金屬層124位于所述第一硅化金屬層126與所述絕緣層13之間，且所述第二金屬層124異于所述第一硅化金屬層126的金屬元素，所述中間結構12還包括第一氮化金屬層122，所述氮化金屬層位于所述第一硅化金屬層126與所述第二金屬層124之間，所述第一氮化金屬層與所述第一硅化金屬層126具有相同的金屬元素，所述中間結構12還包括第二硅化金屬層123，位于所述第二金屬層124下表面，所述第二硅化金屬層123包含相同于所述第二金屬層124的金屬元素。如圖9所示。

作為示例，所述存儲器柵極堆疊結構還包括：

浮動?xùn)艠O129，位于所述襯底127上表面；及

介電層130，位于所述浮動?xùn)艠O129上表面，其中所述控制柵極形成于所述介電層129上表面。

具體的，本實施例還提供一種采用上述半導體器件結構所構成的快閃存儲器件的柵極堆疊結構，其中，所述浮動?xùn)艠O為含有遂穿氧化層128的浮動?xùn)艠O，即在襯底上形成對應于柵極絕緣層的遂穿氧化層，在遂穿氧化層上形成用于作為浮動?xùn)艠O的第一多晶硅電極，在第一多晶硅柵極上形成介電層，在介電層上形成用于作為控制柵極的上述任意方案中的半導體器件結構，其中，所述硅材料層為第二多晶硅電極，其上方可以形成本發明各實施例中的中間結構，并進一步制作電極(如鎢)，最后于所述半導體器件結構上制作掩膜層131(如氮化硅)，從而得到完整的快閃存儲器件的柵極堆疊結構。

綜上所述，本發明提供一種半導體器件結構及其制備方法，所述方法包括步驟：1)提供一硅材料層；2)于所述硅材料層上形成中間結構，所述中間結構至少包括第一金屬層，且所述第一金屬層直接形成于所述硅材料層上，所述中間結構還包括第二金屬層，所述第二金屬層形成于所述第一金屬層上表面，且所述第二金屬層的材料與所述第一金屬層的材料不同；及；3)在預設溫度下于所述中間結構上表面形成絕緣層，且在所述絕緣層的形成過程中，所述第一金屬層與所述硅材料層的硅元素在所述預設溫度下反應生成第一硅化金屬層。通過上述技術方案，本發明的半導體器件結構可以與硅材料之間形成較低的接觸電阻；本發明的半導體器件結構可以直接最為耐高溫的導線；本發明的半導體結構可以解決堆疊柵極結構的接觸電阻的問題并同時保證堆疊柵極結構的效能。所以，本發明有效克服了現有技術中的種種缺點而具高度產業利用價值。

上述實施例僅例示性說明本發明的原理及其功效，而非用于限制本發明。任何熟悉此技術的人士皆可在不違背本發明的精神及范疇下，對上述實施例進行修飾或改變。因此，舉凡所屬技術領域中具有通常知識者在未脫離本發明所揭示的精神與技術思想下所完成的一切等效修飾或改變，仍應由本發明的權利要求所涵蓋。
