本實用新型涉及一種電連接器，特別是一種具有防呆，防水，快速對準和減少端子磨耗的功效的電連接器。

背景技術：

已知電連接器的種類雖然繁多，但是大部份的電氣連接器基本上還是由可以互相插接耦合的公端連接器和母端連接器所組成。

已知電連接器依據不同的用途可能具有一個或多個電連接端子，用于傳輸電力、電信號或是兩者皆有；為了增加電連接器的可靠度和安全等級，防拉扯、防塵和防水的功能亦為常見的基本要求；例如已核準公告的中國臺灣新型專利M315444“纜線連接器的改良構造“，利用一種鎖固螺帽將公端連接器鎖緊于母端連接器。在已核準公告的中國臺灣新型專利M328109“電源接頭快速定位結構”，其中公開了一種電源接頭快速定位結構，這種快速定位結構的操作速度要比前述采用鎖固螺帽的技術較快。另外在已核準公告的中國臺灣新型專利M395951“接頭裝置”，其中公開了一種可以安裝于電子裝置的殼體，用以收容與防護相互插接連接器的接頭裝置，和前述現有技術的電連接器相比，結構顯然較為復雜。

因此不同用途或功能的電氣連接器在結構設計上通常存在些微的差異，在另一方面，為了提供某些功能，電氣連接器的結構設計會變得較為復雜，對此電氣連接器的制造者而言，復雜的結構除了會增加零件的制造成本，也會增加產品組裝的困難度以及產品的組裝工時；因此，如何滿足電氣連接器所需的功能，又能夠兼顧產品的制造成本與節省工時，一直是相關業者努力改良的目標之一。

技術實現要素：

本實用新型所要解決的技術問題在于提供一種具有防呆，防水，快速對準和減少端子磨耗的功效的電連接器。

為了解決上述的技術問題，本實用新型電連接器的一種實施例構造，包括：

一公端連接器，公端電連接器具有一第一本體、一第一公端子和一第二公端子；第一公端子固定于第一本體的一公端子座，公端子座的前端具有分別位于第一公端的兩側的導引斜角，第一本體具有朝向母端連接器的方向伸出的一插入部，插入部是一種環形的結構，第一本體朝向母端連接器的正面具有突出的對準榫，插入部的外圍具有第一防水墊圈，較佳地，插入部的外周緣是一種斜面，使得插入部形成一種底部寬頂端窄的結構，可以在插入部插入凹陷部時幫助公端連接器對準插入母端連接器；第二公端子固定于第一本體的正面的中央處；以及

一母端連接器，母端連接器具有一第二本體、一第一母端子和一第二母端子，第二本體具有可供公端連接器的插入部插接耦合的一凹陷部，凹陷部的底面周圍具有一第二防水墊圈，第二本體和凹陷部銜接處具有一導引斜面，導引斜面對準公端連接器的插入部的外周緣，導引斜面用于導引公端連接器的插入部插入對應的凹陷部，公端連接器的插入部的前端可以和第二防水墊圈密合，導引斜面可以和第一防水墊圈密合形成防水結構；第二本體的正面具有一對準槽，對準槽和對準榫的位置對應并且可以互相咬合；第二本體設置有第二母端子對準第二公端子用以和第二公端子接觸形成電性連接用以傳輸電力或電信號；第一母端子固定裝設于第二本體并且對準第一公端子，第二本體具有一導引部，導引部具有分別位于第一母端子的兩側的斜面，導引部的斜面分別和公端子座的導引斜角對準用于導引第一公端子準確地插入對應的第一母端子。

其中對準榫和對準槽可以是一字型和十字型的突起結構。

較佳地，其中對準榫是位于第一本體朝向母端連接器的正面的中央位置。

其中的一種實施方式包括多個第二公端子，該些第二公端子分布在對稱于第一本體的中心的位置。

其中的第二公端子是一種彈性可伸縮的電端子。

其中的第二公端子和對應的第二母端子是一種排針型的電端子。

進一步地，第二本體在靠近第一母端子的兩側還具有一頸縮部，頸縮部可以限制第一母端子的擴張范圍，延長第一母端子的疲勞壽命。

進一步地，其中第一本體具有朝向母端連接器方向突出的擋板，用以將中間積水向兩側排除，較佳地，該些擋板分布在該些第二公端子的兩側的對稱位置。

進一步地，其中公端連接器和母端連接器是為不對稱的構造，具有防呆的功效。

本實用新型的功效包括：

(1)公端連接器和母端連接器互相插接耦合時，公端連接器的插入部和母端連接器的凹陷部，以及公端連接器的公端子座和母端連接器的導引部，可以提供對位和導正的功能，配合對準榫和對準槽的設計，公端連接器和母端連接器可以準確地互相插接耦合，以及減少端子(包含第一公端子、第二公端子、第一母端子和第二母端子)的磨耗。

(2)通過公端連接器的插入部、第一防水墊圈、母端連接器的凹陷部和第二防水墊可以在公端連接器和母端連接器互相插接耦合之后，形成雙重的防水結構提供可靠的防水功效。

(3)通過公端連接器的第一本體和母端連接器的第二本體的一種不對稱的構造，可以導引使用者正確地將公端連接器和母端連接器互相插接耦合，具有防呆的功效。

關于本實用新型涉及的具體實施方式及其它的優點與功效，將配合圖式說明如下。

附圖說明

為了更清楚地說明本申請實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本申請中記載的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖。

圖1，是本實用新型電連接器的一種實施例的構造分解圖；

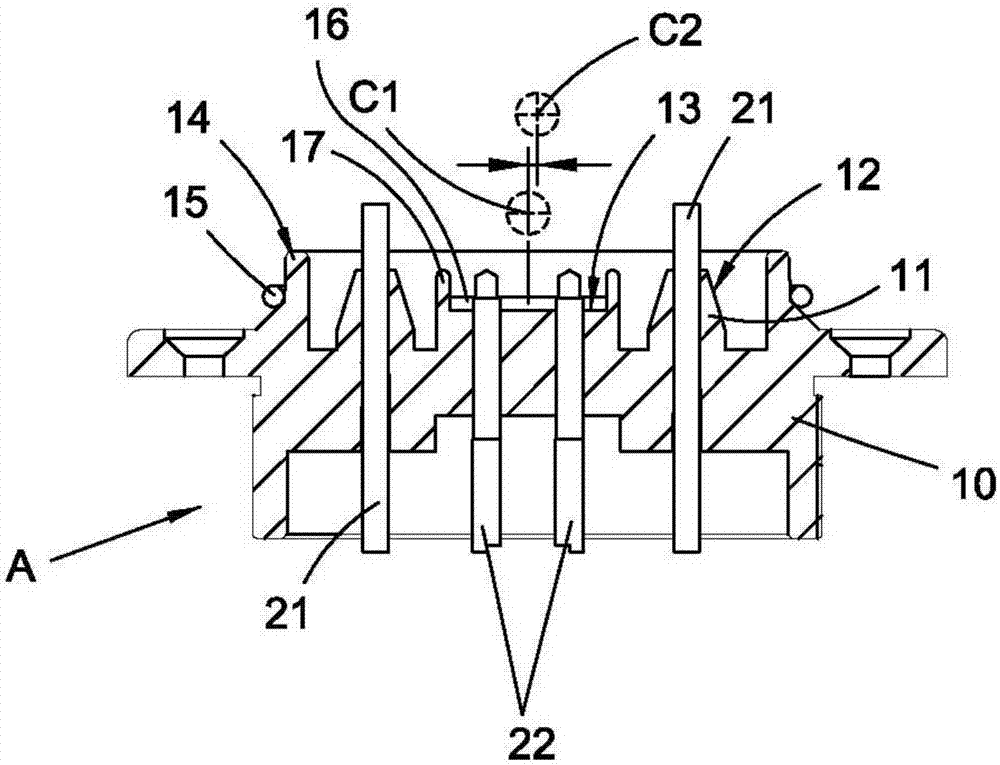

圖2，是本實用新型電連接器的公端連接器的一實施例的斷面構造圖；

圖3，是本實用新型電連接器的母端連接器的一實施例的斷面構造圖；

圖4，是本實用新型電連接器的構造斷面圖，繪示公端連接器和母端連接器互相插接耦合的情形；

圖5，是本實用新型電連接器的另一種實施例的局部構造圖，繪示對準榫的另一種實施方式；

圖6，是本實用新型電連接器的一種實施例的構造分解圖。

符號說明

A 公端連接器 B 母端連接器

C1 矩陣中心 C2 中心

10 第一本體 11 公端子座

12 導引斜角 13 正面

14 插入部 15 第一防水墊圈

16 對準榫 17 擋板

21 第一公端子 22 第二公端子

30 第二本體 31 導引部

32 斜面 33 頸縮部

34 凹陷部 35 第二防水墊圈

36 導引斜面 37 正面

38 對準槽 41 第一母端子

42 第二母端子

具體實施方式

首先請參閱圖1、圖2和圖3，分別是本實用新型電連接器的一種實施例的構造分解圖，公端連接器和母端連接器的構造斷面圖。

本實用新型電連接器的一種實施例構造，包括：可以互相插接耦合的一公端連接器A和一母端連接器B。

其中公端連接器A具有一第一本體10、一第一公端子21和一第二公端子22；第一本體10是為一種電絕緣組件(例如膠芯)，第一公端子21固定于第一本體10的一公端子座11，公端子座11和第一本體10結合為一體，較佳地是利用塑料射出成型技術制作第一本體10和公端子座11，公端子座11的前端具有分別位于第一公端21的兩側的導引斜角12，；第二公端子22固定設置于第一本體10的正面13的中央處，在本實用新型的一種實施方式共有四個第二公端子22，這些第二公端子22分布在對稱于第一本體10的中心的位置(對稱為其中一種實施方式并非以此為限)；第二公端子22的第一種實施方式是彈性可伸縮的電端子(見圖1)，第二種實施方式可以是排針型的電端子(見圖6)。

其中母端連接器B具有一第二本體30、一第一母端子41和一第二母端子42；第二本體30為一種電絕緣組件(例如膠芯)，較佳地是利用塑料射出成型技術制作第二本體30；第一母端子41固定裝設于第二本體30并且對準第一公端子21的位置，第二本體30具有一導引部31，導引部31具有分別位于第一母端子41的兩側的斜面32，導引部31的兩個斜面32分別對準公端子座11的導引斜角12，兩個斜面32在第一母端子41的兩側形成一種上寬下窄的開口，較佳地，導引部31的斜面32的頂端要高于第一母端子41，導引部31的斜面32和公端子座11的導引斜角12對準，通過導引部31的斜面32和公端子座11的導引斜角12的協同作用可以導引第一公端子21準確地插入對應的第一母端子41，第一公端子21可以和第一母端子41接觸或是互相插接形成電性連接用以傳輸電力或電信號；第二本體30在靠近第一母端子41的兩側還具有一頸縮部33，頸縮部33的頂端銜接導引部31的斜面32的底端，頸縮部33可以限制第一母端子41的擴張范圍，延長第一母端子41的疲勞壽命，其中一種實施方式，第一母端子41是插設在第二本體30的穿孔之中，而所述的頸縮部33可以是穿孔的側壁；第二母端子42設置于第二本體30并且對準第二公端子22，第二母端子42可以和第二公端子22接觸或是互相插接形成電性連接用以傳輸電力或電信號。

公端連接器A的第一本體10具有朝向母端連接器B的方向伸出的插入部14，插入部14是一種環形的結構，插入部14的外圍具有第一防水墊圈15；第二本體30具有可供公端連接器A的插入部14插接耦合的凹陷部34，凹陷部34的輪廓形狀和插入部14的輪廓形狀一致，凹陷部34的底面周圍具有一第二防水墊圈35，第二本體30和凹陷部34銜接處具有一導引斜面36，導引斜面36對準公端連接器A的插入部14的外周緣；較佳地，插入部14的外周緣是一種斜面，使得插入部14形成一種底部寬頂端窄的結構(見圖2)，可以在插入部14插入凹陷部34的過程中幫助公端連接器A對準插入母端連接器B，在公端連接器A的插入部14插入母端連接器B對應的凹陷部34之后，導引斜面36可以和第一防水墊圈15密合形成第一層防水結構，同時公端連接器A的插入部14的前端也可以和第二防水墊圈35密合形成第二層防水結構(見圖4)，這種雙重防水結構可以提供可靠的防水功效。

進一步地，其中公端連接器A和母端連接器B為不對稱的構造，具有防呆的功效。所述不對稱構造的一種實施方式，例如多個第二公端子22的矩陣中心C1和第一本體10的正面13的中心C2不在同一軸在線(見圖2)；在其它的實施方式，例如將公端連接器A的插入部14和母端連接器B的凹陷部34的輪廓形狀設計為不對稱于各自中心的形狀，限制公端連接器A的插入部14只能在正確的位置才能插入母端連接器B的凹陷部34，所述的正確位置是指第一公端子21以及第二公端子22的電性極性被正確地和對應的第一母端子41以及第二母端子42形成電性連接。

公端連接器A的第一本體10朝向母端連接器B的正面13具有突出的一對準榫16，母端連接器B的第二本體30的正面37具有一對準槽38，對準槽38和對準榫16的位置對應并且可以互相咬合，通過對準榫16和對準槽38，可以協助公端連接器A準確地插接于母端連接器B。其中對準榫16和對準槽38可以是一字型的結構，也可以是十字型的結構(見圖5)；較佳地，對準榫16和對準槽38皆位于第一本體10和第二本體30的正面13、37的中央位置。

進一步地，本實用新型電連接器的一種實施例構造，其中公端連接器A的第一本體10具有朝向母端連接器B方向突出的擋板17，用以將中間積水向兩側排除，較佳地，該些擋板17分布在該些第二公端子22的兩側的對稱位置。

雖然本實用新型已通過上述的實施例公開如上，然其并非用以限定本實用新型，本領域技術人員，在不脫離本實用新型的精神和范圍內，當可作些許的更動與潤飾，因此本實用新型的專利保護范圍須視本申請的權利要求所界定者為準。
