本申請屬于半導體領域，具體涉及一種半導體濕法清洗設備及其自清洗方法。

背景技術：

1、在集成電路制造過程中，濕法清洗作為一種非常重要的表面處理手段，占大約30％的工序。隨著半導體芯片制造工藝的進步，目前主流的清洗設備為單片清洗設備。相較槽式而言，單片的工藝腔室更為狹小，內部結構更為復雜，伴隨單片清洗機在整個制程的推廣，會接觸不同種類，不同的作用，使用溫度不同的藥液，在這個背景下，市場對單片清洗機腔室內部有更多，多更高的要求。

2、針對易蒸發，工藝溫度高和易飛濺的藥液，工藝腔室內可以設有防護罩，用于收集藥液。然而，在工藝過程中，藥液容易積存于防護罩，影響正常的工藝過程，造成晶圓受損。

技術實現思路

1、本申請實施例的目的是提供一種半導體濕法清洗設備及其自清洗方法，至少能夠解決藥液積存于防護罩而影響工藝過程，造成晶圓受損等問題。

2、為了解決上述技術問題，本申請是這樣實現的：

3、本申請實施例提供了一種半導體濕法清洗設備，包括：腔體、承載裝置、防護罩和自清洗裝置；

4、所述承載裝置和所述防護罩均設于所述腔體內，所述防護罩圍設于所述承載裝置的外側，所述防護罩包括沿所述腔體的軸向排布且用于回收工藝液體的多層回收腔，相鄰兩個所述回收腔之間具有間隙；

5、所述自清洗裝置包括進液組件和噴淋組件，所述噴淋組件設于所述間隙中，所述進液組件與所述噴淋組件連接，用于向所述噴淋組件輸送清洗介質，并通過所述噴淋組件向所述間隙噴淋所述清洗介質。

6、本申請實施例還提供了一種半導體濕法清洗設備的自清洗方法，應用于上述半導體濕法清洗設備，所述自清洗方法包括：

7、采用設于所述間隙內的所述噴淋組件向所述間隙噴淋清洗介質，以通過所述清洗介質對所述間隙中積存的污染物進行清洗。

8、本申請實施例中，通過進液組件向噴淋組件輸送清洗介質，并通過噴淋組件向防護罩的回收腔之間的間隙中噴灑清洗介質，以通過清洗介質將間隙中積存的污染物清洗掉，從而可以有效緩解污染物在間隙中積存而導致間隙被堵塞的問題，降低甚至消除間隙堵塞對于晶圓表面流場的影響，緩解顆粒污染問題，并且還可以緩解結構硬件受到污染物腐蝕等問題。

技術特征：

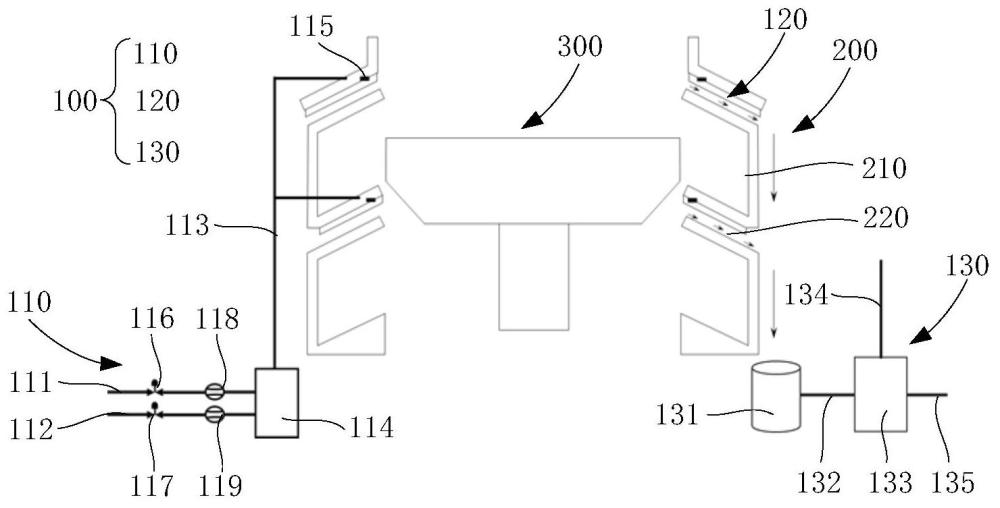

1.一種半導體濕法清洗設備，其特征在于，包括：腔體、承載裝置(300)、防護罩(200)和自清洗裝置(100)；

2.根據權利要求1所述的半導體濕法清洗設備，其特征在于，所述噴淋組件(120)包括噴淋腔體(121)，所述噴淋腔體(121)設有進口(122)，所述進液組件(110)與所述進口(122)連通；

3.根據權利要求2所述的半導體濕法清洗設備，其特征在于，所述噴淋腔體(121)為環形腔體，在所述腔體的軸向上，所述噴淋腔體(121)的第一端開口的橫街面積小于第二端開口的橫截面積。

4.根據權利要求3所述的半導體濕法清洗設備，其特征在于，所述噴淋腔體(121)包括依次相連的傾斜頂壁(1211)、內環壁(1213)、傾斜底壁(1212)和外環壁(1214)；

5.根據權利要求1所述的半導體濕法清洗設備，其特征在于，所述進液組件(110)包括進液支管(111)、進氣支管(112)、進液總管(113)、水霧發生器(114)和噴嘴(115)；

6.根據權利要求5所述的半導體濕法清洗設備，其特征在于，所述進液組件(110)還包括第一控制閥(116)、第二控制閥(117)、第一流量檢測元件(118)和第二流量檢測元件(119)；

7.根據權利要求5所述的半導體濕法清洗設備，其特征在于，所述噴淋組件(120)包括環形的噴淋腔體(121)，所述噴淋腔體(121)設有多個進口(122)，多個所述進口(122)沿所述噴淋腔體(121)的周向均勻排布；

8.根據權利要求1所述的半導體濕法清洗設備，其特征在于，所述自清洗裝置(100)還包括排液組件(130)，所述排液組件(130)包括排液盒(131)、排液總管(132)、氣液分離器(133)、廢氣支管(134)和廢液支管(135)；

9.一種半導體濕法清洗設備的自清洗方法，應用于權利要求1至8中任意一項所述的半導體濕法清洗設備，其特征在于，所述自清洗方法包括：

10.根據權利要求9所述的自清洗方法，其特征在于，所述進液組件(110)包括水霧發生器(114)；

11.根據權利要求10所述的自清洗方法，其特征在于，所述水霧發生器(114)生成所述水霧清洗介質，包括：

技術總結
本申請公開了一種半導體濕法清洗設備及其自清洗方法，涉及半導體領域。一種半導體濕法清洗設備，包括：腔體、承載裝置、防護罩和自清洗裝置；所述承載裝置和所述防護罩均設于所述腔體內，所述防護罩圍設于所述承載裝置的外側，所述防護罩包括沿所述腔體的軸向排布且用于回收工藝液體的多層回收腔，相鄰兩個所述回收腔之間具有間隙；所述自清洗裝置包括進液組件和噴淋組件，所述噴淋組件設于所述間隙中，所述進液組件與所述噴淋組件連接，用于向所述噴淋組件輸送清洗介質，并通過所述噴淋組件向所述間隙噴淋所述清洗介質。本申請至少能夠解決藥液在回收層間隙處積存影響工藝過程，造成晶圓受損等問題。

技術研發人員：王澤,王巖,章志興
受保護的技術使用者：北京北方華創微電子裝備有限公司
技術研發日：
技術公布日：2025/4/28
