本公開涉及等離子體處理裝置及等離子體處理方法。本公開特別涉及具備真空容器內的處理室和在其內部配置半導體晶片等試樣的試樣臺，在處理室內形成等離子體來處理試樣的等離子體處理裝置，涉及向設置于試樣臺的電極供給從高頻電源輸出的高頻電力，實施等離子體控制來處理試樣的等離子體處理方法。

背景技術：

1、作為等離子體處理裝置的技術，提出了日本特開2014-022482號公報(專利文獻1)。在專利文獻1中，公開了對等離子體生成用高頻電力及高頻偏置電力進行時間調制的等離子體處理裝置。

2、在先技術文獻

3、專利文獻

4、專利文獻1：日本特開2014-022482號公報

技術實現思路

1、發明要解決的課題

2、以下是由本公開者們研究的技術，不是公知的技術。

3、本公開者們研究了對從高頻電源輸出的高頻電力進行時間調制(脈沖狀地接通/斷開)并向設置于試樣臺的電極供給的技術。在該情況下，高頻電源的輸出優選通過內置于高頻電源的定向耦合器對行波進行檢測，在高頻電源的內部進行反饋控制，以使作為高頻電源的輸出(輸出范圍)的峰峰值(peak-to-peak)電壓(以下稱為vpp)為恒定。該反饋控制在等離子體負載的特性上，若在高頻電源的輸出的接通期間中的全部時間內進行，則控制變得不穩定，可知存在高頻電源的輸出電力不穩定的課題。因此，本公開者們研究了在高頻電源的輸出的接通期間(或輸出接通時間)的一部分的時域中使反饋控制停止，將停止反饋控制的規定的時間(停止時間)定義為“屏蔽時間值”，并將該“屏蔽時間值”保持為高頻電源的內部的參數。

4、根據本公開者們的研究可知，在上述的技術中，對于以下方面考慮不充分，因此產生了問題?？芍獙?duì)于“屏蔽時間值”，用于穩定地控制高頻電源的輸出的最佳值等根據離子體負載涉及的條件、行波電力值而不同。另外，“屏蔽時間值”根據等離子體處理裝置的裝置規格、半導體裝置的制造工序而設為固定值。但是，可知由于高頻電源的電力輸出范圍的擴大，若將“屏蔽時間值”設為固定值，則難以在所有的負載條件下進行穩定的反饋控制。即，隨著高頻電源的輸出范圍擴大，有可能難以選定滿足所有輸出范圍的屏蔽時間固定值。

5、如上所述，在該研究技術中，沒有考慮因高頻電源的輸出范圍擴大而選定滿足所有輸出電力范圍的屏蔽時間值這一點，因此rf電壓的大小相對于目標值的波動、偏差變大。另外，作為試樣的半導體晶片的等離子體處理的結果得到的形狀的尺寸偏離所期望的尺寸，存在基于等離子體處理裝置的處理的成品率受損的問題。

6、本公開的目的在于，提供能夠提高處理的成品率的技術(等離子體處理裝置以及等離子體處理方法)。

7、其他課題和新的特征根據本說明書的記述及附圖得以明確。

8、用于解決課題的方案

9、如果簡單說明本公開中的代表性的方案的概要，則如下述那樣。

10、本公開的一方案的等離子體處理裝置具備：處理室，其配置于真空容器內部，且在內側形成等離子體；試樣臺，其配置于所述處理室內，并載置使用了所述等離子體的處理的對象即半導體晶片；電極，其配置于所述試樣臺的內部，且在所述半導體晶片的處理中被供給高頻電力；以及控制裝置，其調節來自高頻電源的所述高頻電力的供給，其中，

11、所述高頻電力在所述半導體晶片的處理中按預先確定的周期重復振幅大的期間和振幅小的期間而從所述高頻電源供給，

12、所述控制裝置使用表示在所述振幅大的期間和所述振幅小的期間中的任一期間開始后的經過了規定的時間后的該期間中檢知到的所述高頻電力的大小的信息來調節所述高頻電力的供給，具有可變地調節所述規定的時間的長度的功能。

13、發明效果

14、根據本公開的一方案的等離子體處理裝置，能夠提高處理的成品率。

技術特征：

1.一種等離子體處理裝置，其具備：處理室，其配置于真空容器的內部，且在內側形成等離子體；試樣臺，其配置于所述處理室的內部，且載置使用了所述等離子體的處理的對象即半導體晶片；電極，其配置于所述試樣臺的內部，且在所述半導體晶片的處理中被供給高頻電力；以及控制裝置，其調節來自高頻電源的所述高頻電力的供給，其中，

2.根據權利要求1所述的等離子體處理裝置，其中，

3.根據權利要求1或2所述的等離子體處理裝置，其中，

4.根據權利要求1或2所述的等離子體處理裝置，其中，

5.根據權利要求4所述的等離子體處理裝置，其中，

6.一種等離子體處理方法，其中，

7.根據權利要求6所述的等離子體處理方法，其中，

8.根據權利要求6或7所述的等離子體處理方法，其中，

9.根據權利要求6或7所述的等離子體處理方法，其中，

10.根據權利要求9所述的等離子體處理方法，其中，

技術總結

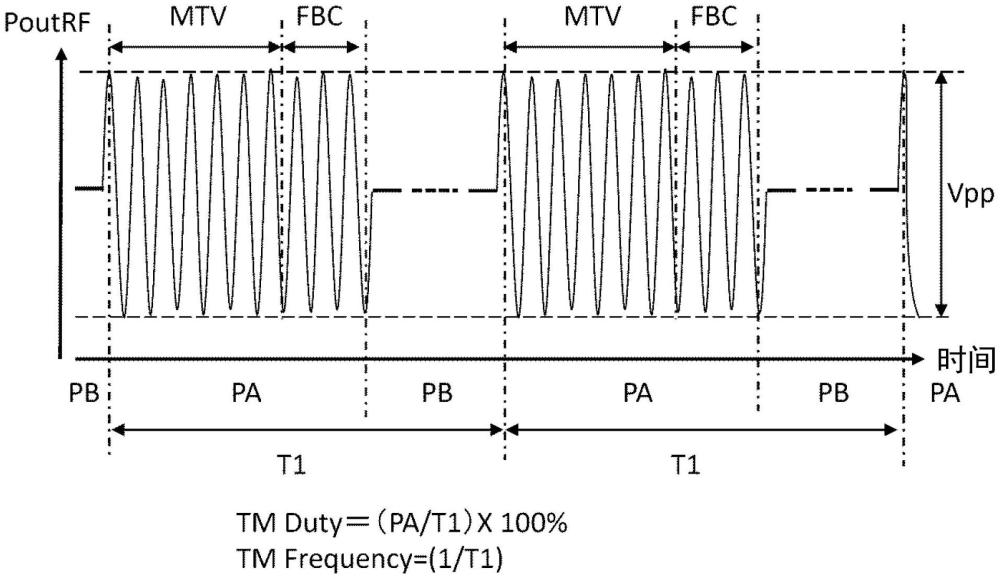

本公開的目的在于提供能夠提高處理的成品率的技術。等離子體處理裝置(100)的裝置(CPU107)使用表示在高頻電力的振幅大的期間(PA)和振幅小的期間(PB)中的任一期間(PA)開始后的經過了規定的時間(TMV)后的期間(PA)中檢知到的高頻電力的大小的信息來調節高頻電力的供給。而且，裝置(CPU107)具有可變地調節規定的時間的長度(TMV)的功能。

技術研發人員：今泉悟,市川貴大
受保護的技術使用者：株式會社日立高新技術
技術研發日：
技術公布日：2025/3/16
