本揭示涉及一種加熱器塊和具有該加熱器塊的用于加熱基板的設備，更具體地，涉及一種具有優異散熱特性并且能夠精確控制加熱溫度的加熱器塊以及具有該加熱器塊的用于加熱基板的設備。

背景技術：

1、通過重復諸如離子注入、薄膜沉積和熱處理的多個處理基板的單元制程來形成半導體組件。在單元制程中，需要提供熱能以在指定的制程溫度下處理基板。特別地，由于通過使用光能來執行短時間的加熱制程以將基板加熱至預定制程溫度，因此其具有最小化產生雜質的副作用的優點，因此被廣泛使用。

2、在典型的基板加熱裝置中，在基板位于腔室內的狀態下，通過包含多個鹵素?zé)舻募訜崞鲗暹M(jìn)行熱處理，并且通過加熱裝置以非接觸方式測量基板的溫度。高溫計可以收集從基板發射的輻射能，以基于黑體輻射溫度關系以非接觸方式測量基板的溫度。測溫裝置測得的溫度通過加熱控制器反饋至加熱器塊，從而控制加熱器的溫度。

3、在硅晶圓的情況下，如果使用在約600℃以下的溫度下具有半透明透光性并且由于材料的性質而具有在低溫范圍內透射光的特性的硅晶圓作為基板，來自鹵素?zé)舻囊徊糠止庠诩s600℃以下的基板溫度下通過基板，并且具有約0.9μm至約1μm的測量波長帶的高溫計測量通過基板的來自鹵素?zé)舻木哂屑s0.4μm至約6μm的輻射波長的光的一部分。因此無法只測量基板的準確溫度，且出現溫度測量誤差。

4、另外，由于鹵素?zé)魶]有被劃分為多個控制區域，因此不可能對每個控制區域進行更精確的控制。因此，需要一種能夠控制每個控制區域的加熱器技術，每個控制區域的面積都小于鹵素?zé)舻拿娣e。

5、[現有技術文件]

6、[專利文獻]

7、(專利文獻1)韓國專利no.10-0974013

技術實現思路

1、本公開提供一種通過有效地去除從多個發光模塊產生的熱量而具有優異的散熱特性的加熱器塊以及具有該加熱器塊的用于加熱基板的設備。

2、本揭示也提供一種能夠控制精確加熱溫度并為多個控制區域中的每一個提供電力以提高溫度均勻性的加熱器塊以及具有該加熱器塊的用于加熱基板的設備。

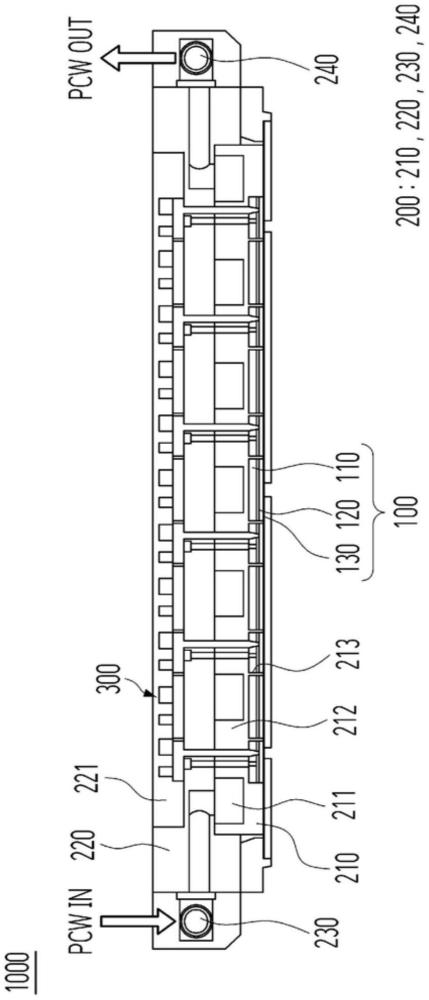

3、根據示例性實施例，加熱器塊包括：冷卻板，設置有冷卻水流過的冷卻通道；以及冷卻板，冷卻板設置有冷卻水流過的冷卻通道。多個發光模塊，設置于所述冷卻板的第一表面，用于向待加熱物體發光；多個電源供應器模塊設置于冷卻板的第二表面上，并穿過冷卻板與多個發光模塊電連接以供電。

4、多個電源供應器模塊中的每一個可以包括：連接到外部電源以接收電力的終端部；配置為支持終端部的主體部；電極桿部電連接到終端部并從主體部的底面延伸，其中電極桿部可以穿過冷卻板連接到相應的發光模塊。

5、多個發光模塊中的每一個可以包括彼此獨立地發光的第一發光部和第二發光部，終端部可以包括接收分別供應到第一發光部與第二發光部的電力的第一終端部和第二終端部，且電極桿部包括第一電極桿部和第二電極桿部，分別與第一終端部和第二終端部電連接。

6、冷卻板可包括：第一板，設置有多個上突出，上突出從頂面突出以限定冷卻通道的側面；第二板設置在第一板上以彼此聯結并配置成限定冷卻信道的頂面。

7、冷卻板還可以包括穿過由多個上突出提供的區域的多個第一通孔，其中多個電源供應器模塊中的一些可以插入到多個第一通孔中以電連接到多個對應的發光模塊。

8、冷卻板可以包括：穿過由多個上突出提供的區域的多個第二通孔；以及多個固定構件，其至少部分地插入到多個第二通孔中以固定多個發光模塊或多個電源供應器模塊。

9、第一板還可以包括從底面突出的下突出，以限定其中安裝有多個發光模塊中的每一個的凹部。

10、多個發光模塊和多個電源供應器模塊中的每一個可以具有多邊形形狀。

11、多個發光模塊和多個電源供應器模塊可以二維布置以提供具有蜂窩結構的數組形狀。

12、多個發光模塊中的每一個可以包括：被配置為發光的發光半導體組件；電路布線部，將從多個電源供應器模塊供應的電力傳輸至發光半導體組件；以及金屬板，用于支撐電路布線部，由導熱金屬構成。

13、發光半導體組件可以包括垂直腔表面發射雷射組件并且倒裝芯片接合到電路布線部。

14、金屬板可以與發光半導體組件和電路布線部電短路。

15、加熱器塊還可以包括設置在冷卻板和多個發光模塊之間的具有彈性的散熱墊。

16、根據另一示例性實施例，一種用于加熱基板的裝置，包括：腔室，其被配置為提供熱處理空間；基板支撐，用于支撐設置在熱處理空間內的基板；如權利要求1至13中任一項所述的加熱器塊，其被設定為面向所述基板支撐，以向所述基板的第一表面發光并加熱所述基板。

17、所述裝置還可以包括設置在基板的面向第一表面的第二表面上的高溫計，以測量基板的溫度。

18、所述裝置還可以包括加熱控制器，該控制器被配置為基于由高溫計測量的溫度選擇性地控制供應到多個電源供應器模塊中的每一個的電力。

技術特征：

1.一種加熱器塊，其特征在于，包括：

2.根據權利要求1所述的加熱器塊，其特征在于，其中所述多個電源供應器模塊中的每一個包括：

3.根據權利要求2所述的加熱器塊，其特征在于，其中所述多個發光模塊中的每一個包括彼此獨立發光的第一發光部和第二發光部，

4.根據權利要求1所述的加熱器塊，其特征在于，其中所述冷卻板包括：

5.根據權利要求4所述的加熱器塊，其特征在于，其中所述冷卻板還包括穿過由所述多個上突出提供的區域的多個第一通孔，

6.根據權利要求4所述的加熱器塊，其特征在于，其中所述冷卻板包括：

7.根據權利要求4所述的加熱器塊，其特征在于，其中所述第一板還包括從底面突出的下突出，以限定安裝所述多個發光模塊中的每一個的凹部。

8.根據權利要求1所述的加熱器塊，其特征在于，其中所述多個發光模塊和所述多個電源供應器模塊中的每一個均具有多邊形形狀。

9.根據權利要求1所述的加熱器塊，其特征在于，其中所述多個發光模塊和所述多個電源供應器模塊被二維布置以提供具有蜂窩結構的數組形狀。

10.根據權利要求1所述的加熱器塊，其特征在于，其中所述多個發光模塊中的每一個包括：

11.根據權利要求10所述的加熱器塊，其特征在于，其中所述發光半導體組件包括垂直腔表面發射雷射組件并且倒裝芯片接合到所述電路布線部。

12.根據權利要求10所述的加熱器塊，其特征在于，其中所述金屬板與所述發光半導體組件及所述電路布線部電短路。

13.根據權利要求1所述的加熱器塊，其特征在于，還包括設置在所述冷卻板和所述多個發光模塊之間的具有彈性的散熱墊。

14.一種用于加熱基板的一種設備，其特征在于，包括：

15.根據權利要求14所述的設備，其特征在于，還包括設置在所述基板的面向所述第一表面的第二表面上的高溫計，以測量所述基板的溫度。

16.根據權利要求15所述的設備，其特征在于，還包括加熱控制器，所述加熱控制器被配置為基于由所述高溫計測量的所述溫度選擇性地控制供應至所述多個電源供應器模塊中的每一個的電力。

技術總結
本揭示涉及一種加熱器塊和具有該加熱器塊的用于加熱基板的設備，更具體地，涉及一種具有優異散熱特性并且能夠精確控制加熱溫度的加熱器塊以及具有該加熱器塊的用于加熱基板的設備。根據示例性實施例的加熱器塊包括：冷卻板，設置有冷卻水流經的冷卻通道；多個發光模塊，設置在冷卻板的第一表面上以向待加熱物體發光；以及多個電源供應器模塊設置在冷卻板的第二表面上，并穿過冷卻板與多個發光模塊電連接以供電。

技術研發人員：李大龍,金圣澈,池尚炫,金昌教
受保護的技術使用者：AP系統股份有限公司
技術研發日：
技術公布日：2025/4/28
