本技術涉及激光切割機，具體涉及一種方便清理激光切割頭的激光切割機。

背景技術：

1、激光切割機是將從激光器發射出的激光，經光路系統，聚焦成高功率密度的激光束。激光束照射到工件表面，使工件達到熔點或沸點，隨著光束與工件相對位置的移動，最終使材料形成切縫，從而達到切割的目的。具有精度高，切割快速，不局限于切割圖案限制，自動排版節省材料，切口平滑，加工成本低等特點。

2、激光切割機在工作過程中，會產生火花，飛濺的火花會使激光切割頭容易粘有金屬顆粒，長此以往，會影響激光切割頭的精度，造成切割質量下降，且激光切割機切割精度較高，在切割過程中缺乏對不同尺寸的工件進行固定，同時機器可能受到外界影響會產生震動，導致機器上的工件發生偏移從而影響切割精度。

技術實現思路

1、本實用新型提供一種方便清理激光切割頭的激光切割機解決了上述背景技術提出的問題。

2、為解決上述技術問題，本實用新型的技術方案如下：

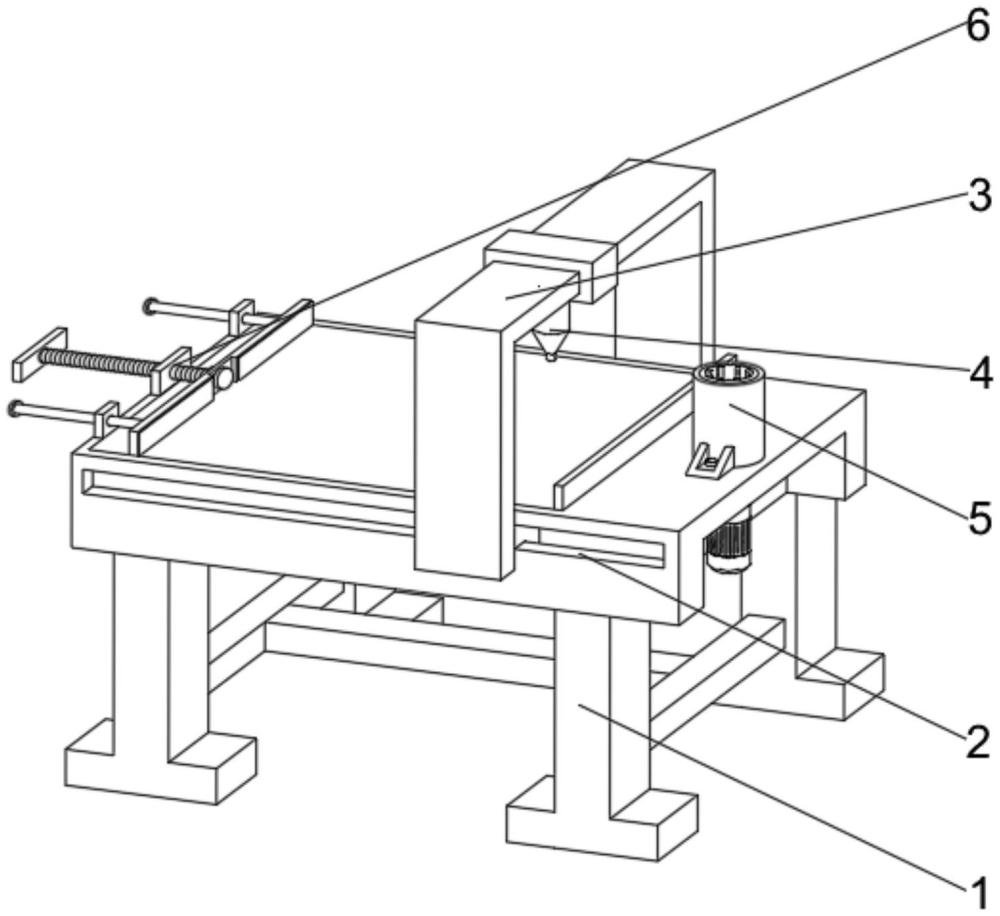

3、本實用新型的實施例提供一種方便清理激光切割頭的激光切割機，包括：

4、底座；

5、工作臺，所述工作臺固定安裝在底座的上表面；

6、活動臺，所述活動臺滑動連接在工作臺的側壁；

7、激光切割頭，所述激光切割頭固定安裝在活動臺的下表面；

8、清潔裝置，所述清潔裝置設置于工作臺的上表面，實現便于對激光切割頭進行清洗；

9、固定裝置，所述固定裝置設置于工作臺的上表面，實現對不同尺寸的工件進行固定，便于切割。

10、通過上述技術方案，便于對激光切割頭進行快速清理，保持裝置的切割精度；對需要加工的不同尺寸的工件進行穩定夾取固定，保證加工的穩定和精度。

11、進一步的，所述清潔裝置包括外倉，所述外倉與工作臺固定連接，所述外倉的內部轉動連接有清潔倉，所述清潔倉的圓周內壁固定安裝有清潔刷，所述工作臺的下表面固定安裝有電機，所述清潔倉的底部焊接有連接軸，所述電機的輸出端固定安裝有組合扣，所述連接軸和組合扣滑動連接。

12、通過上述技術方案，通過電機帶動清潔倉進行轉動，使清潔倉內的清潔刷在轉動過程中，對激光切割頭進行清理，去除表面的金屬顆粒等雜質，通過連接軸和組合扣的設置，使得清潔倉可以拆卸，進行清理。

13、進一步的，所述外倉的圓周內壁和清潔倉的圓周外壁之間滑動連接有磁吸層。

14、通過上述技術方案，在清潔刷去除激光切割頭上的金屬顆粒時，磁吸層對其進行吸附，避免再次粘連。

15、進一步的，所述組合扣和連接軸的圓周外壁滑動連接有固定栓，所述固定栓的一端螺紋連接有固定套。

16、通過上述技術方案，固定栓和固定套的組合，使電機與清潔倉的連接更加牢固，不易脫出。

17、進一步的，所述清潔倉的內腔底部采用錐形設計。

18、通過上述技術方案，清潔倉內部與激光切割頭更加貼合，使得清理時更加全面。

19、進一步的，所述固定裝置包括調節座，所述調節座與工作臺固定連接，所述調節座的側壁螺紋連接有螺紋柱，所述螺紋柱的圓周外壁焊接有墊套一，所述螺紋柱的一端貫穿轉動有夾板一，所述螺紋柱靠近夾板一的一端焊接有墊套二，所述夾板一位于墊套一和墊套二之間，所述工作臺的上表面固定連接有夾板二。

20、通過上述技術方案，通過在調節座上旋轉螺紋柱，在螺紋柱上的墊套一和墊套二帶動夾板一進行移動，便于配合夾板二對工件進行夾取固定和釋放。

21、進一步的，所述夾板一和夾板二的側壁膠粘有防護墊。

22、通過上述技術方案，使得夾板一和夾板二在夾取工件時，避免夾取過緊造成工件磨損，同時增大夾板一和夾板二的摩擦力，避免夾取時出現打滑現象。

23、進一步的，所述工作臺的上表面固定連接有固定塊，所述固定塊的側壁貫穿滑動有輔助桿，所述輔助桿的一端與夾板一的側壁固定連接。。

24、通過上述技術方案，通過兩端的輔助桿，使得夾板一在調節移動的過程中更加穩定，不易偏移。

25、本實用新型的上述方案至少包括以下有益效果：

26、1、本實用新型，通過設置清潔裝置，使得激光切割頭在需要清理時，移動到清潔倉內，電機帶動清潔倉對激光切割頭進行快速清理，去除表面的金屬顆粒和雜質，保證激光切割頭的切割精度。

27、2、本實用新型，通過設置固定裝置，使得對不同尺寸需要加工的工件進行穩定的夾取固定，減少在加工過程中受到外界因素影響，影響加工的切割效果。

技術特征：

1.一種方便清理激光切割頭的激光切割機，其特征在于，包括：

2.根據權利要求1所述的一種方便清理激光切割頭的激光切割機，其特征在于，所述清潔裝置(5)包括外倉(501)，所述外倉(501)與工作臺(2)固定連接，所述外倉(501)的內部轉動連接有清潔倉(503)，所述清潔倉(503)的圓周內壁固定安裝有清潔刷(509)，所述工作臺(2)的下表面固定安裝有電機(508)，所述清潔倉(503)的底部焊接有連接軸(504)，所述電機(508)的輸出端固定安裝有組合扣(505)，所述連接軸(504)和組合扣(505)滑動連接。

3.根據權利要求2所述的一種方便清理激光切割頭的激光切割機，其特征在于，所述外倉(501)的圓周內壁和清潔倉(503)的圓周外壁之間滑動連接有磁吸層(502)。

4.根據權利要求2所述的一種方便清理激光切割頭的激光切割機，其特征在于，所述組合扣(505)和連接軸(504)的圓周外壁滑動連接有固定栓(506)，所述固定栓(506)的一端螺紋連接有固定套(507)。

5.根據權利要求2所述的一種方便清理激光切割頭的激光切割機，其特征在于，所述清潔倉(503)的內腔底部采用錐形設計。

6.根據權利要求1所述的一種方便清理激光切割頭的激光切割機，其特征在于，所述固定裝置(6)包括調節座(601)，所述調節座(601)與工作臺(2)固定連接，所述調節座(601)的側壁螺紋連接有螺紋柱(602)，所述螺紋柱(602)的圓周外壁焊接有墊套一(604)，所述螺紋柱(602)的一端貫穿轉動有夾板一(603)，所述螺紋柱(602)靠近夾板一(603)的一端焊接有墊套二(605)，所述夾板一(603)位于墊套一(604)和墊套二(605)之間，所述工作臺(2)的上表面固定連接有夾板二(608)。

7.根據權利要求6所述的一種方便清理激光切割頭的激光切割機，其特征在于，所述夾板一(603)和夾板二(608)的側壁膠粘有防護墊。

8.根據權利要求6所述的一種方便清理激光切割頭的激光切割機，其特征在于，所述工作臺(2)的上表面固定連接有固定塊(606)，所述固定塊(606)的側壁貫穿滑動有輔助桿(607)，所述輔助桿(607)的一端與夾板一(603)的側壁固定連接。

技術總結
本技術提供一種方便清理激光切割頭的激光切割機，涉及激光切割機技術領域，包括底座；工作臺，固定安裝在底座的上表面；活動臺，滑動連接在工作臺的側壁；激光切割頭，固定安裝在活動臺的下表面；清潔裝置，設置于工作臺的上表面，實現便于對激光切割頭進行清洗；固定裝置，設置于工作臺的上表面，實現對不同尺寸的工件進行固定，便于切割,清潔裝置包括外倉，外倉與工作臺固定連接，外倉的內部轉動連接有清潔倉，清潔倉的圓周內壁固定安裝有清潔刷，工作臺的下表面固定安裝有電機,清潔倉的底部焊接有連接軸，電機的輸出端固定安裝有組合扣，本技術解決的了便于對激光切割頭進行快速清理和對不同尺寸的工件進行固定的問題。

技術研發人員：肖紅兵,張成明,孫佳佳
受保護的技術使用者：蘇州亞瑟智能裝備有限公司
技術研發日：20240514
技術公布日：2025/4/28
