實施例的多個方面涉及二次電池。

背景技術：

1、與一次電池不同，二次電池是可再充電的。在二次電池中，以組的形式包括電池單體的低容量電池可以用于便攜式小型電子裝置（諸如智能電話和數碼相機）。可以包括彼此連接的數十至數百個電池組的高容量電池模組可以用作用于驅動電機（例如，混合動力車輛、電動車輛等的驅動電機）的電源。

2、可再充電二次電池包括：電極組件，在電極組件中隔膜置于正電極板與負電極板之間；集流體板，電連接到電極組件；端子，電連接到集流體板；殼體，容納電極組件和集流體板；以及蓋板，擋塞殼體，并且端子穿過蓋板以被結合。

3、在作為本公開的背景的技術中公開的上述信息僅用于提高對本公開的背景的理解，并且可以包含不構成現有技術的信息。

技術實現思路

1、本公開的實施例提供了一種二次電池，該二次電池通過被構造為支撐電極組件并且通過被構造為允許氣體通氣而在穩定性方面得到改善。

2、本公開的各方面不限于上述限制，并且本領域技術人員可以通過以下描述清楚地理解未提及的其他問題。

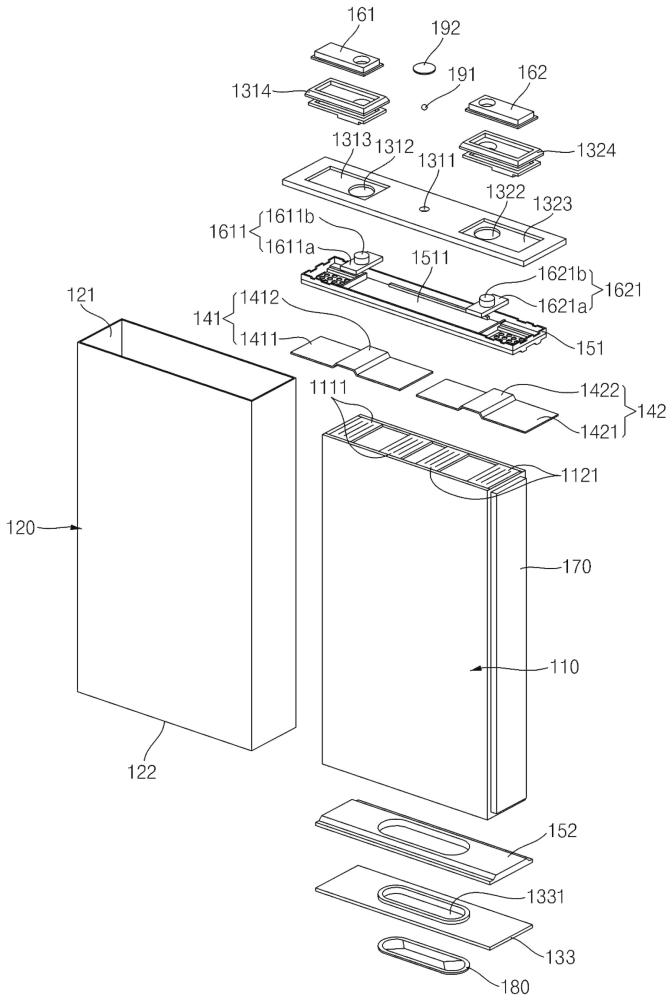

3、根據本公開的一個或更多個實施例，二次電池包括：電極組件，包括第一電極板和第二電極板；殼體，用于容納電極組件，并且具有一個開口側；蓋板，在一個開口側處結合到殼體；第一端子和第二端子，電連接到電極組件，并且結合到蓋板；以及下絕緣件，在電極組件的下部處，位于電極組件和殼體的與在縱向方向上面對蓋板的一側相對的另一側之間，并且在下絕緣件的上端的至少一個邊緣包括與電極組件的方向對應的傾斜部分。

4、下絕緣件的傾斜部分可以從下絕緣件的上端朝向下端傾斜，使得下絕緣件的上端表面的平面面積小于下絕緣件的下端表面的平面面積。

5、傾斜部分可以是平坦的。

6、傾斜部分可以從下絕緣件的外邊緣向內定位。

7、傾斜部分可以包括臺階部。

8、下絕緣件可以具有矩形板形狀，矩形板形狀包括一對長邊和連接到一對長邊的一對短邊，其中，傾斜部分位于一對長邊的邊緣。

9、下絕緣件的中心區域可以限定開口，其中，支撐部位于下絕緣件的除了開口和傾斜部分之外的表面上。

10、支撐部可以接觸電極組件。

11、在電極組件與下絕緣件之間可以由于傾斜部分而限定空間。

12、下絕緣件的支撐部的內部可以限定空的空間。

13、下絕緣件的支撐部的下端表面可以限定槽。

14、殼體可以包括在縱向方向上與一個開口側相對的另一開口側，其中，二次電池還包在殼體的另一開口側處結合到殼體的底板。

15、底板可以在其中限定具有安全排氣口的排氣孔。

16、下絕緣件可以限定與排氣孔的位置對應的排氣通孔。

17、排氣通孔的尺寸可以大于或等于排氣孔的尺寸。

18、第一電極板和第二電極板可以在蓋板的方向上分別包括第一電極接線片和第二電極接線片，其中，二次電池還包括分別電結合到第一電極接線片和第二電極接線片的第一集流體板和第二集流體板。

19、第一端子可以包括第一端子柱和第一端子板，第一端子柱結合到蓋板的一側，第一端子板結合到第一端子柱并且被暴露，其中，第二端子包括第二端子柱和第二端子板，第二端子柱結合到蓋板的另一側，第二端子板結合到第二端子柱并且被暴露。

20、第一集流體板可以置于電極組件與蓋板的一側之間，以將第一電極接線片電連接到第一端子，其中，第二集流體板置于電極組件與蓋板的另一側之間，以將第二電極接線片電連接到第二端子。

21、蓋板的一側可以限定第一通孔和第一結合槽，第一端子柱穿過第一通孔，第一絕緣構件結合到第一結合槽以提供與第一端子的絕緣，其中，蓋板的另一側限定第二通孔和第二結合槽，第二端子柱穿過第二通孔，第二絕緣構件結合到第二結合槽以提供與第二端子的絕緣。

22、二次電池還可以包括上絕緣件，上絕緣件位于蓋板與第一集流體板和第二集流體板之間，并且限定第一端子柱和第二端子柱穿過的開口。

技術特征：

1.一種二次電池，所述二次電池包括：

2.根據權利要求1所述的二次電池，其中，所述下絕緣件的所述傾斜部分從所述下絕緣件的所述上端朝向下端傾斜，使得所述下絕緣件的上端表面的平面面積小于所述下絕緣件的下端表面的平面面積。

3.根據權利要求2所述的二次電池，其中，所述傾斜部分是平坦的。

4.根據權利要求2所述的二次電池，其中，所述傾斜部分從所述下絕緣件的外邊緣向內定位。

5.根據權利要求1所述的二次電池，其中，所述傾斜部分包括臺階部。

6.根據權利要求1所述的二次電池，其中，所述下絕緣件具有矩形板形狀，所述矩形板形狀包括一對長邊和連接到所述一對長邊的一對短邊，并且

7.根據權利要求1所述的二次電池，其中，所述下絕緣件的中心區域限定開口，并且

8.根據權利要求7所述的二次電池，其中，所述支撐部接觸所述電極組件。

9.根據權利要求7所述的二次電池，其中，在所述電極組件與所述下絕緣件之間由于所述傾斜部分而限定空間。

10.根據權利要求7所述的二次電池，其中，所述下絕緣件的所述支撐部的內部限定空的空間。

11.根據權利要求7所述的二次電池，其中，所述下絕緣件的所述支撐部的下端表面限定槽。

12.根據權利要求1所述的二次電池，其中，所述殼體包括在所述縱向方向上與所述一個開口側相對的另一開口側，并且

13.根據權利要求12所述的二次電池，其中，所述底板限定其中具有安全排氣口的排氣孔。

14.根據權利要求13所述的二次電池，其中，所述下絕緣件限定與所述排氣孔的位置對應的排氣通孔。

15.根據權利要求14所述的二次電池，其中，所述排氣通孔的尺寸大于或等于所述排氣孔的尺寸。

16.根據權利要求1所述的二次電池，其中，所述第一電極板和所述第二電極板在所述蓋板的方向上分別包括第一電極接線片和第二電極接線片，并且

17.根據權利要求16所述的二次電池，其中，所述第一端子包括第一端子柱和第一端子板，所述第一端子柱結合到所述蓋板的一側，所述第一端子板結合到所述第一端子柱并且被暴露，并且

18.根據權利要求17所述的二次電池，其中，所述第一集流體板置于所述電極組件與所述蓋板的所述一側之間，以將所述第一電極接線片電連接到所述第一端子，并且

19.根據權利要求18所述的二次電池，其中，所述蓋板的所述一側限定第一通孔和第一結合槽，所述第一端子柱穿過所述第一通孔，第一絕緣構件結合到所述第一結合槽以提供與所述第一端子的絕緣，并且

20.根據權利要求18所述的二次電池，所述二次電池還包括上絕緣件，所述上絕緣件位于所述蓋板與所述第一集流體板和所述第二集流體板之間，并且限定所述第一端子柱和所述第二端子柱穿過的開口。

技術總結
提供了一種二次電池。所述二次電池包括：電極組件，其包括第一電極板和第二電極板；殼體，用于容納電極組件并具有一個開口側；蓋板，在一個開口側連接到殼體；第一端子和第二端子，電連接到電極組件并結合到蓋板；以及下絕緣件，在電極組件的下部，位于電極組件和殼體的與在縱向上面對蓋板的一側相對的另一側之間，并且在下絕緣件的上端的至少一個邊緣包括與電極組件的方向相對應的傾斜部分。

技術研發人員：裵彩銀,龍俊善,裵光守,李俊衡,金址奐,盧亨澈
受保護的技術使用者：三星SDI株式會社
技術研發日：
技術公布日：2025/4/28
