本發明提供了一種襯底處理設備和設置在所述襯底處理設備中的填充構件。

背景技術：

1、為了制造半導體器件，通過諸如攝影、蝕刻、灰化、離子注入和薄膜沉積的各種過程在諸如晶片的襯底上形成期望的圖案。在每個過程中使用各種處理溶液和處理氣體，并且在過程期間生成顆粒和過程副產物。在每個過程前后執行清潔過程以將這些顆粒和過程副產物從襯底去除。

2、典型的清潔過程包括用化學品和沖洗溶液處理襯底，然后進行干燥。干燥處理的一個示例是旋轉干燥過程，其中襯底高速旋轉以從襯底上去除任何殘余的沖洗溶液。然而，前述旋轉干燥方法可能會破壞在襯底上形成的圖案。

3、最近，已經利用了超臨界干燥過程，其中通過將具有低表面張力的有機溶劑(諸如異丙醇)供應到襯底上而用有機溶劑替換襯底上的殘余沖洗溶液，然后向襯底供應超臨界干燥氣體(例如，二氧化碳)，以從襯底上去除殘余有機溶劑。在超臨界干燥過程中，干燥氣體被供應到具有密封內部的過程腔室，并且干燥氣體被加熱和加壓。結果，干燥氣體的溫度和壓力都上升到臨界點或更高，并且干燥氣體經歷相變至超臨界狀態。

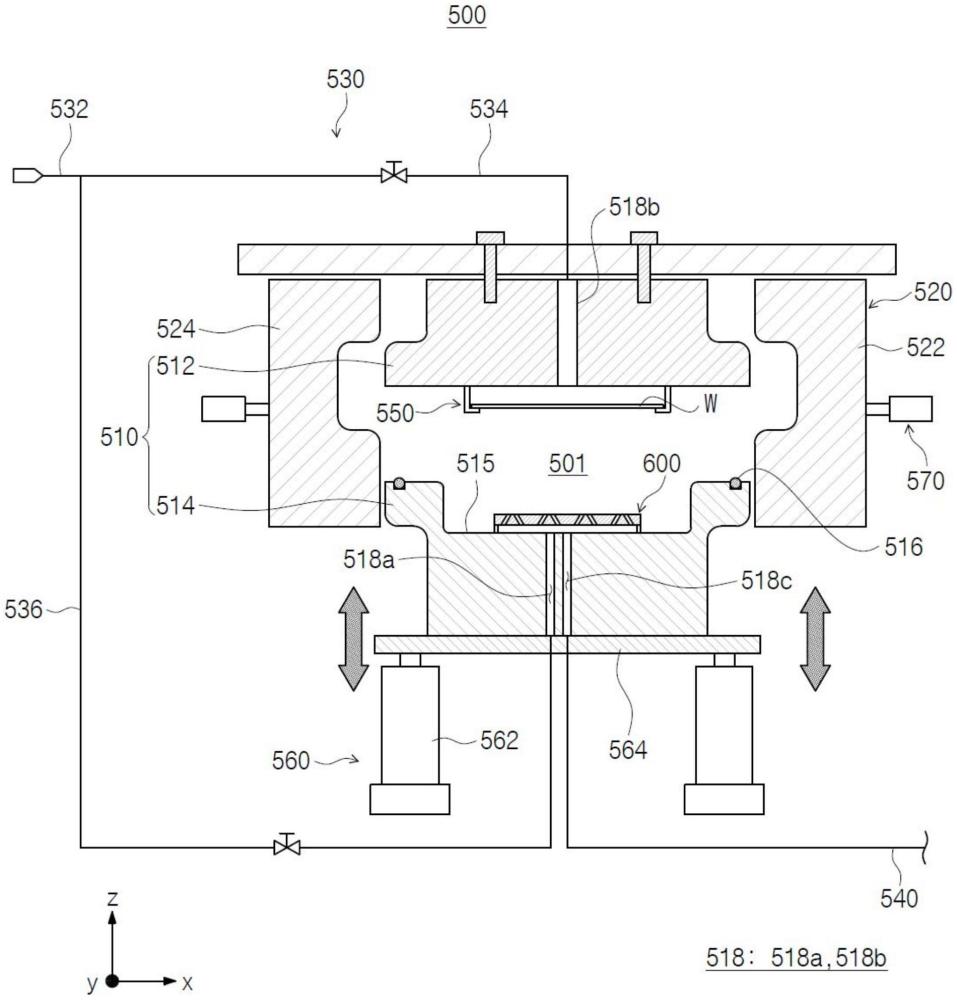

4、在執行超臨界干燥過程的襯底處理設備中，上部主體和下部主體彼此結合以形成內部空間，并且在襯底(諸如晶片)在內部空間中由支撐構件支撐的狀態下，內部空間的壓力保持在高壓，并且供應干燥氣體以干燥襯底。

5、執行超臨界干燥過程的襯底處理設備具有安裝在內部空間中的填充構件，并且填充構件是簡單的板形狀，這在增加干燥氣體的湍流強度方面具有局限性。

技術實現思路

1、本發明致力于提供一種能夠通過增加供應到處理空間的處理流體的湍流強度來增加襯底上殘余流體的處置效率的襯底處理設備，以及設置在所述襯底處理設備中的填充構件。

2、本發明還致力于提供一種能夠通過引起處理流體的碰撞來提高處理流體的霧化效率的襯底處理設備，以及設置在所述襯底處理設備中的填充構件。

3、本發明要解決的問題不限于上述問題，并且本領域技術人員通過以下描述將清楚地理解未提及的問題。

4、本發明的示例性實施例提供了一種襯底處理設備，其包括：腔室，在所述腔室中設置有處理空間；襯底支撐構件，其位于腔室內并用于支撐襯底；供應端口，其用于將處理流體供應到腔室的處理空間中；填充構件，其位于供應端口和襯底之間，以填充處理空間的體積的一部分，其中填充構件具有穿孔，并且穿孔設置為碰撞形狀，使得穿過穿孔的處理流體彼此碰撞。

5、此外，填充構件可以包括具有多個穿孔組的板，并且穿孔組可以設置成使得穿孔具有碰撞點，處理流體的排出路徑在所述碰撞點相交。

6、此外，構成穿孔組的穿孔中的至少一個可以設置成傾斜的。

7、此外，構成穿孔組的穿孔可以布置成直線。

8、此外，構成穿孔組的穿孔可以布置在相同的半徑上。

9、此外，穿孔可以具有圓形、橢圓形、方形和不規則圓形中的任何一種的橫截面。

10、此外，板可以設置有中心區域和圍繞中心區域的邊緣區域，所述邊緣區域具有不同布置密度的穿孔組。

11、此外，填充構件可以在供應端口和板之間提供與處理空間分隔開的緩沖空間，并且通過供應端口供應的處理流體可以停留在緩沖空間中，并且然后可以通過板中的穿孔組供應到處理空間中。

12、此外，供應端口可以包括：上部供應端口，其用于將處理流體供應到襯底的頂表面上；以及下部供應端口，其用于將處理流體供應到襯底的底表面上，并且填充構件可以設置在上部供應端口和襯底之間以及下部供應端口和襯底之間中的至少一者。

13、此外，處理流體可以是超臨界流體。

14、本發明的另一個示例性實施例提供了一種用于填充腔室主體中的處理空間的體積的一部分的填充構件，該腔室主體包括向密封的處理空間供應處理流體的供應端口，該填充構件包括：板，其具有預定厚度；以及穿孔組，其形成在板上，其中穿孔組設置成使得當穿過穿孔的處理流體彼此碰撞時引起湍流。

15、此外，穿孔組可以設置成使得穿孔具有碰撞點，處理流體的排出路徑在所述碰撞點相交。

16、此外，構成穿孔組的穿孔中的至少一個可以設置成傾斜的。

17、此外，構成穿孔組的穿孔可以設置成直線。

18、此外，構成穿孔組的穿孔可以設置在相同的半徑上。

19、此外，板可以設置有中心區域和圍繞中心區域的邊緣區域，所述邊緣區域具有不同布置密度的穿孔組。

20、此外，填充構件還可以包括從板的邊緣延伸的側壁部分，其中可以由側壁部分和板提供緩沖空間。

21、本發明的又一個示例性實施例提供了一種襯底處理設備，其包括：腔室，在所述腔室中設置有處理空間；襯底支撐構件，其位于腔室內并用于支撐襯底；上部供應端口，其用于將超臨界流體供應到襯底的頂表面；下部供應端口，其用于將超臨界流體供應到襯底的底表面上；以及填充構件，其位于上部供應端口和襯底之間以及下部供應端口和襯底之間中的至少一者，以填充處理空間的體積的一部分，其中填充構件可以包括具有穿孔的板，并且穿孔設置為具有碰撞點，穿孔的流體排出路徑在所述碰撞點相交，使得穿過穿孔的超臨界流體產生湍流。

22、此外，構成穿孔組的穿孔中的至少一個可以設置成傾斜的，并且構成穿孔組的穿孔可以設置成直線或者設置在相同的半徑上。

23、此外，板可以設置有中心區域和圍繞中心區域的邊緣區域，所述邊緣區域具有不同布置密度的穿孔組，填充構件可以在供應端口和板之間提供與處理空間分隔開的緩沖空間，并且通過供應端口供應的處理流體可以停留在緩沖空間中，并且然后通過板中的穿孔組供應到處理空間中。

24、根據本發明的示例性實施例，通過引起供應到處理空間的處理流體的碰撞以增加處理流體的湍流強度，可以均勻地干燥襯底，從而增加與襯底表面上的殘余流體的替換效率。

25、本發明的效果不限于上述效果，并且本領域技術人員從本說明書和附圖中可以清楚地理解未提及的效果。

技術特征：

1.一種襯底處理設備，包括：

2.根據權利要求1所述的襯底處理設備，其中所述填充構件包括板，所述板具有多個穿孔組，并且

3.根據權利要求2所述的襯底處理設備，其中構成所述穿孔組的所述穿孔中的至少一個設置成傾斜的。

4.根據權利要求2所述的襯底處理設備，其中構成所述穿孔組的所述穿孔設置成直線。

5.根據權利要求2所述的襯底處理設備，其中構成所述穿孔組的所述穿孔設置在相同的半徑上。

6.根據權利要求2所述的襯底處理設備，其中所述穿孔具有圓形、橢圓形、方形和不規則圓形中的任一種的橫截面。

7.根據權利要求2所述的襯底處理設備，其中所述板設置有中心區域和圍繞所述中心區域的邊緣區域，所述邊緣區域具有不同布置密度的所述穿孔組。

8.根據權利要求2所述的襯底處理設備，其中所述填充構件在所述供應端口和所述板之間提供與所述處理空間分隔開的緩沖空間，并且

9.根據權利要求2所述的襯底處理設備，其中所述供應端口包括：

10.根據權利要求2所述的襯底處理設備，其中所述處理流體是超臨界流體。

11.一種用于填充腔室主體中的處理空間的體積的一部分的填充構件，所述腔室主體包括向密封的所述處理空間供應處理流體的供應端口，所述填充構件包括：

12.根據權利要求11所述的填充構件，其中所述穿孔組設置成使得所述穿孔具有碰撞點，所述處理流體的排出路徑在所述碰撞點相交。

13.根據權利要求12所述的填充構件，其中構成所述穿孔組的所述穿孔中的至少一個設置成傾斜的。

14.根據權利要求12所述的填充構件，其中構成所述穿孔組的所述穿孔設置成直線。

15.根據權利要求12所述的填充構件，其中構成所述穿孔組的所述穿孔設置在相同的半徑上。

16.根據權利要求12所述的填充構件，其中所述板設置有中心區域和圍繞所述中心區域的邊緣區域，所述邊緣區域具有不同布置密度的所述穿孔組。

17.根據權利要求12所述的填充構件，還包括：

18.一種襯底處理設備，包括：

19.根據權利要求18所述的襯底處理設備，其中構成所述穿孔組的所述穿孔中的至少一個設置成傾斜的，并且

20.根據權利要求18所述的襯底處理設備，其中所述板設置有中心區域和圍繞所述中心區域的邊緣區域，所述邊緣區域具有不同布置密度的所述穿孔組，

技術總結
公開了一種襯底處理設備，其包括：腔室，在所述腔室中設置有處理空間；襯底支撐構件，其位于所述腔室內并用于支撐襯底；供應端口，其用于將處理流體供應到所述腔室的所述處理空間中；填充構件，其位于所述供應端口和所述襯底之間，以填充所述處理空間的體積的一部分，其中所述填充構件具有穿孔，并且所述穿孔設置為碰撞形狀，使得穿過所述穿孔的所述處理流體彼此碰撞。

技術研發人員：宋珠燕,李相旼
受保護的技術使用者：細美事有限公司
技術研發日：
技術公布日：2025/4/28
