本發明涉及電氣連接，特別涉及一種防觸指連接器及車輛。

背景技術：

1、在新能源汽車領域，高壓產品的技術發展不斷推動著電動汽車的創新與進步。然而，伴隨著超高壓技術的應用，新能源汽車線束連接器在不進行安裝操作時存在一個顯著的技術挑戰，即端子缺乏遮擋機構的安全隱患，可能導致使用者手指在未經安裝操作時直接接觸到插接端的帶電端子，不僅對整體產品的安全性構成了嚴重威脅，還潛在地增加了意外觸電風險。

2、為了解決上述缺陷，現有技術提供了一種防觸指連接器(專利公開號cn221783486u)，采用絕緣殼可拆卸安裝于連接器的插接位置，并且絕緣殼為與功率端子的端部輪廓相匹配的框體。當絕緣殼安裝于連接器上時，絕緣殼包覆端子的邊緣，防止使用者手指觸電。當防觸指連接器與公端連接器插接時，防觸指連接器的端子側面與公端連接器的端子電性接觸，實現電連接。由于端子的邊緣需要預埋在絕緣殼內，則連接器制造時需要特別加大端子尺寸，以預留出端子預埋的部分，導致增加端子用材，進而增加端子連接器的整體成本。

技術實現思路

1、本發明的目的在于提供一種防觸指連接器，該防觸指連接器實現在第一插接部與第二插接部插接時，第二插接部推動防觸指護套從第一位置滑動至第二位置，使得第一端子完全暴漏，第一端子的邊緣無需預留預埋部分，無需特別加大端子尺寸，實現降低制造成本，以及使得本發明的第一端子尺寸與現有技術的端子尺寸相同的情況下，本發明的第一端子的電性接觸面積大于現有技術端子的電性接觸面積，進而實現提升載流能力；在第一插接部與第二插接部分離時，第二插接部拉動防觸指護套滑動至第一端子的自由端并包覆端子的自由端，實現防觸指功能。

2、為實現本發明目的，本發明采用如下技術方案：

3、根據本發明的一個方面，提供了一種防觸指連接器，包括第一插接部和第二插接部，第一插接部包括第一殼體、至少一個第一端子、至少一個具有絕緣性的防觸指護套和至少一個具有開口的第一端子護套，第一端子護套設置于第一殼體內，第一端子固定于第一端子護套內，防觸指護套套設于第一端子外，并且防觸指護套可在第一端子護套內軸向滑動，防觸指護套在第一位置時，防觸指護套包覆第一端子，防觸指護套在第二位置時，第一端子露出；第二插接部包括第二殼體、第二端子和至少一個用于與防觸指護套卡接的護套卡子，第二殼體與第一殼體插接時，護套卡子與防觸指護套卡接并推動防觸指護套從第一位置滑向第二位置，并且第二端子與第一端子電性接觸，第二殼體與第一殼體分離時，護套卡子帶動防觸指護套滑向第一位置。

4、根據本發明的一實施方式，其中，防觸指護套包括環形絕緣套和至少一個卡爪，卡爪固接于環形絕緣套的側壁上，并且卡爪與環形絕緣套共同圍成與護套卡子卡接的卡槽。

5、根據本發明的一實施方式，其中，防觸指護套還包括至少一個第一限位臂，第一限位臂的一端固接于卡爪或環形絕緣套上，第一限位臂沿第一位置向第二位置的方向延伸，并且第一限位臂自由端向第一端子護套的腔體側壁方向彎折，第一端子護套的腔體側壁設置有第一凸起，防觸指護套在第一位置時，第一限位臂的自由端與第一凸起朝向第一端子護套開口的一側抵接。

6、根據本發明的一實施方式，其中，防觸指護套還包括第二限位臂，第二限位臂一端固接于環形絕緣套上，并且第二限位臂沿第一位置向第二位置的方向延伸，第二限位臂的自由端設置有第一防脫凸起，第一端子護套的腔體側壁設置有第二防脫凸起，防觸指護套滑動至第一位置時，第一防脫凸起朝向第一端子護套開口的一側與第二防脫凸起抵接。

7、根據本發明的一實施方式，其中，環形絕緣套設置有朝向第一端子護套的側壁方向延伸的第二凸起，卡爪自由端設置有朝向環形絕緣套方向延伸的第三凸起，護套卡子的兩側均設置有第四凸起，護套卡子帶動防觸指護套向第一位置方向滑動時，第四凸起朝向第一端子護套開口方向的一側與第二凸起和第三凸起抵接。

8、根據本發明的一實施方式，其中，第二插接部還包括至少一個第二端子護套，第二端子護套設置于第二殼體內，第二端子設置于第二端子護套內，護套卡子設置于第二端子護套的開口位置。

9、根據本發明的一實施方式，其中，護套卡子呈環狀，護套卡子的兩側均設置有連接臂，護套卡子通過連接臂可拆卸固接于第二端子護套上，并且兩側的連接臂共同夾持第二端子護套。

10、在本發明的一個優選實施例中，第二端子護套的兩側分別設置有限位凸起，連接臂開設有卡孔，卡孔與限位凸起插接。

11、根據本發明的一實施方式，其中，第一端子、第一端子護套、防觸指護套、第二端子和護套卡子的數量相匹配。

12、本發明還公開一種車輛，包括上述的防觸指連接器。

13、本發明中的一個實施例具有如下優點或有益效果：

14、本發明的一種防觸指連接器，由于包括第一插接部和第二插接部，第一插接部包括第一殼體、至少一個第一端子、至少一個具有絕緣性的防觸指護套和至少一個具有開口的第一端子護套，第一端子護套設置于第一殼體內，第一端子固定于第一端子護套內，防觸指護套套設于第一端子外，并且防觸指護套可在第一端子護套內軸向滑動，防觸指護套在第一位置時，防觸指護套包覆第一端子，防觸指護套在第二位置時，第一端子的插接部位完全露出；第二插接部包括第二殼體、第二端子和至少一個用于與防觸指護套卡接的護套卡子，第二端子和護套卡子分別設置于第二殼體內，第二殼體與第一殼體插接時，護套卡子與防觸指護套卡接并推動防觸指護套從第一位置滑向第二位置，并且第二端子與第一端子電性接觸，并且第一端子完全暴漏，第一端子的邊緣無需預留預埋部分，無需特別加大端子尺寸，實現降低制造成本，以及使得本發明的第一端子尺寸與現有技術的端子尺寸相同的情況下，本發明的第一端子的電性接觸面積大于現有技術端子的電性接觸面積，進而實現提升載流能力；當第二殼體與第一殼體分離時，護套卡子帶動防觸指護套從第二位置滑向第一位置，在防觸指護套滑至第一位置到位時，防觸指護套停止滑動，實現防觸指功能，同時，第二殼體與第一殼體分離，第二端子與第一端子分離，護套卡子與防觸指護套分離。

技術特征：

1.一種防觸指連接器，其特征在于，包括：

2.根據權利要求1所述的防觸指連接器，其特征在于，所述防觸指護套(13)包括環形絕緣套(131)和至少一個卡爪(132)，所述環形絕緣套(131)可滑動套設于所述第一端子(12)上，所述卡爪(132)固接于所述環形絕緣套(131)的側壁上，并且所述卡爪(132)與所述環形絕緣套(131)共同圍成與所述護套卡子(23)卡接的卡槽(134)。

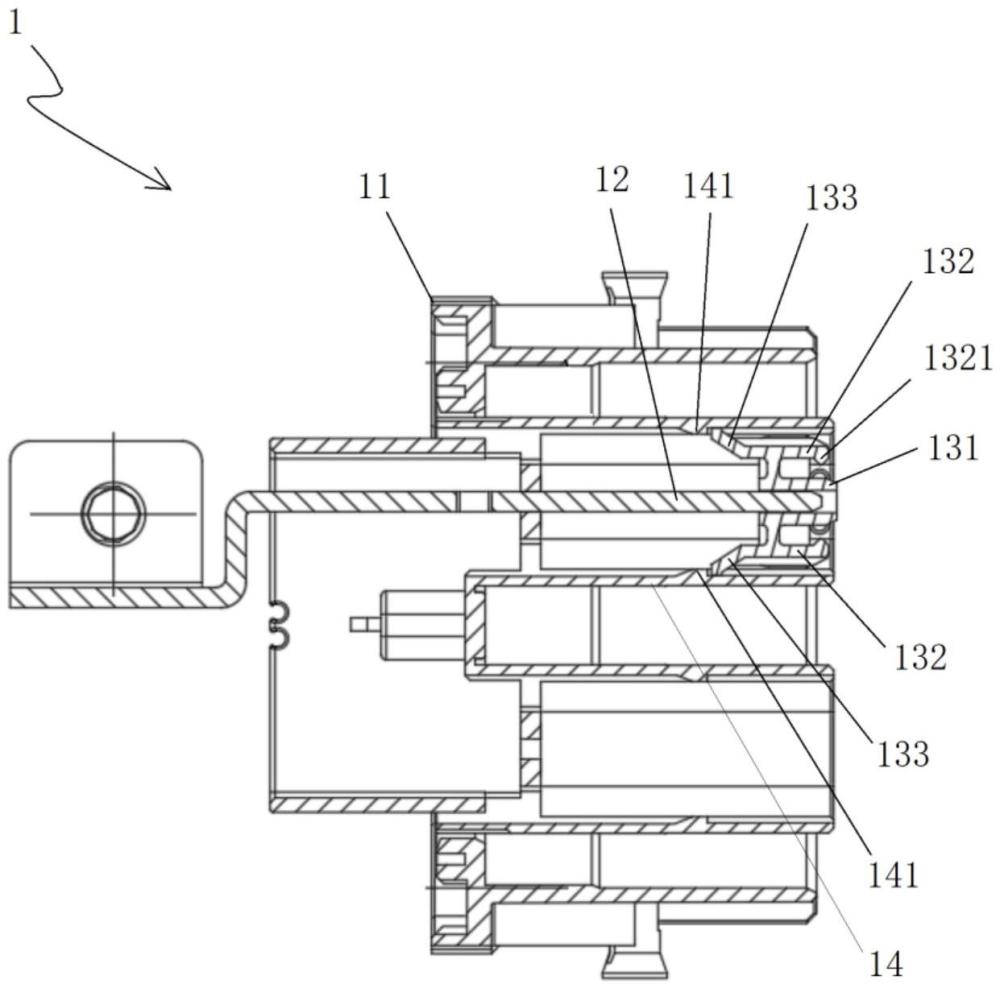

3.根據權利要求2所述的防觸指連接器，其特征在于，所述防觸指護套(13)還包括至少一個第一限位臂(133)，所述第一限位臂(133)的一端固接于所述卡爪(132)或所述環形絕緣套(131)上，所述第一限位臂(133)沿所述第一位置向所述第二位置的方向延伸，并且所述第一限位臂(133)自由端向所述第一端子護套(14)的腔體側壁方向彎折，所述第一端子護套(14)的腔體側壁設置有第一凸起(141)，所述防觸指護套(13)在第一位置時，所述第一限位臂(133)的自由端與所述第一凸起(141)朝向所述第一端子護套(14)開口的一側抵接。

4.根據權利要求2所述的防觸指連接器，其特征在于，所述防觸指護套(13)還包括第二限位臂(135)，所述第二限位臂(135)一端固接于所述環形絕緣套(131)上，并且所述第二限位臂(135)沿所述第一位置向所述第二位置的方向延伸，所述第二限位臂(135)的自由端設置有第一防脫凸起(1351)，所述第一端子護套(14)的腔體側壁設置有第二防脫凸起(142)，所述防觸指護套(13)滑動至第一位置時，所述第一防脫凸起(1351)朝向所述第一端子護套(14)開口的一側與所述第二防脫凸起(142)抵接。

5.根據權利要求2所述的防觸指連接器，其特征在于，所述環形絕緣套(131)設置有朝向所述第一端子護套(14)的側壁方向延伸的第二凸起(1311)，所述卡爪(132)自由端設置有朝向所述環形絕緣套(131)方向延伸的第三凸起(1321)，所述護套卡子(23)的兩側均設置有第四凸起(231)，所述護套卡子(23)帶動所述防觸指護套(13)向第一位置方向滑動時，所述第四凸起(231)朝向所述第一端子護套(14)開口方向的一側與所述第二凸起(1311)和所述第三凸起(1321)抵接。

6.根據權利要求1所述的防觸指連接器，其特征在于，所述第二插接部(2)還包括至少一個具有開口的第二端子護套(24)，所述第二端子護套(24)設置于所述第二殼體(21)內，所述第二端子(22)設置于所述第二端子護套(24)內，所述護套卡子(23)設置于所述第二端子護套(24)的開口處。

7.根據權利要求6所述的防觸指連接器，其特征在于，所述護套卡子(23)呈環狀，所述護套卡子(23)的兩側均設置有連接臂(232)，所述護套卡子(23)通過所述連接臂(232)可拆卸固接于所述第二端子護套(24)上，并且兩側的所述連接臂(232)共同夾持所述第二端子護套(24)。

8.根據權利要求7所述的防觸指連接器，其特征在于，所述第二端子護套(24)的兩側分別設置有限位凸起，所述連接臂(232)開設有卡孔(2321)，所述卡孔(2321)與所述限位凸起插接。

9.根據權利要求1-8任一所述的防觸指連接器，其特征在于，所述第一端子(12)、所述第一端子護套(14)、所述防觸指護套(13)、所述第二端子(22)和所述護套卡子(23)的數量相匹配。

10.一種車輛，其特征在于，包括權利要求1-9任一所述的防觸指連接器。

技術總結
本發明提供了一種防觸指連接器及車輛，屬于電氣連接技術領域。所述防觸指連接器包括第一插接部和第二插接部，第一插接部包括第一殼體、至少一個第一端子、至少一個具有絕緣性的防觸指護套和至少一個具有開口的第一端子護套，第一端子護套設置于第一殼體內，第一端子固定于第一端子護套內，防觸指護套套設于第一端子外，并且防觸指護套可軸向滑動，防觸指護套在第一位置時，防觸指護套包覆第一端子，防觸指護套在第二位置時，第一端子露出，第二插接部包括第二殼體、第二端子和至少一個用于與防觸指護套卡接的護套卡子，第二殼體與第一殼體插接時，護套卡子與防觸指護套卡接并推動防觸指護套從第一位置滑向第二位置。

技術研發人員：羅儒,彭承榮,何筱榮,張海兵,閆海杰
受保護的技術使用者：上汽通用五菱汽車股份有限公司
技術研發日：
技術公布日：2025/4/24
