本發明涉及互感器，尤其涉及電流互感器二次繞組及電流互感器。

背景技術：

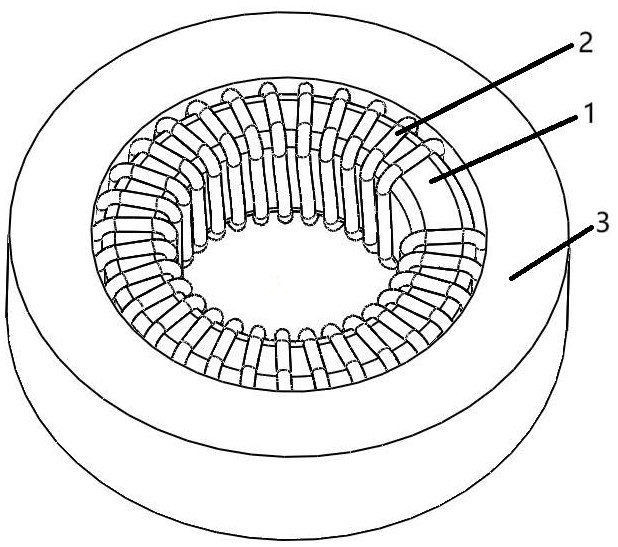

1、電流互感器是電力系統和用電部門的重要設備，它的主要用途是保護線路中的重要設備的安全運行和準確地進行電能計算。gis用電流互感器的結構如圖1所示，主要由外筒體8、內筒體7、一次繞組以及多個電流互感器二次繞組組成，一次繞組容納于內筒體7內，全部電流互感器二次繞組容納于內筒體7與外筒體8之間的環形空間內，電流互感器產品型號結構確定后，電流互感器二次繞組的外形尺寸即固定。如圖2所示，電流互感器二次繞組由鐵芯1、電磁線2組成，鐵芯1為圓環形，電磁線2繞設在鐵芯1上，鐵芯1、電磁線2的用量多少取決于互感器參數。如圖1中所示，電流互感器二次繞組可分為計量繞組5、保護繞組6和暫態繞組4等，全部二次繞組依次同軸疊放，一般情況下暫態繞組4的鐵芯截面積較大，計量繞組5和保護繞組6的鐵芯截面積較小，暫態繞組4布置在計量繞組5和保護繞組6上方，暫態繞組4的重量較大，且該重量作用于計量繞組5和保護繞組6上，如果不加大計量繞組5和保護繞組6的鐵芯尺寸，會導致計量繞組5和保護繞組6的鐵芯存在應力集中，影響繞組固定機械強度和產品勵磁特性。因此，現有技術中為保證三種規格繞組外形統一，通常加大了計量繞組和保護繞組的鐵芯尺寸，但這樣會造成鐵芯、電磁線浪費。

技術實現思路

1、本發明的目的在于提供一種電流互感器二次繞組，以解決現有電流互感器二次繞組通過加大鐵芯尺寸來使產品達到設定外形尺寸，造成鐵芯和電磁線浪費的問題；本發明的目的還在于提供一種電流互感器，以解決現有電流互感器為使二次繞組外形尺寸統一而將個別二次繞組的鐵芯尺寸加大，造成鐵芯和電磁線浪費的問題。

2、為實現上述目的，本發明電流互感器二次繞組采用如下技術方案：

3、電流互感器二次繞組，包括鐵芯和纏繞在鐵芯上的電磁線，還包括護殼，護殼套裝在鐵芯和電磁線外部以對鐵芯外徑進行補償使其達到設定尺寸，護殼上端面高于或平齊于電磁線。

4、進一步地，所述護殼上端面高于電磁線1-2mm。

5、進一步地，所述護殼和鐵芯、電磁線通過薄膜結構包裹成一個整體。

6、進一步地，所述護殼為非導磁護殼。

7、進一步地，所述護殼為絕緣護殼或不銹鋼護殼。

8、有益效果：本發明為改進型發明創造。在現有電流互感器二次繞組結構基礎上，通過在鐵芯和電磁線外部加裝護殼以對鐵芯外徑進行補償使其達到設定尺寸，護殼上端面高于或平齊于電磁線，這樣護殼就可以分擔來自上方繞組的壓力，避免處于下方的二次繞組因橫截面積較小而造成應力集中，保證處于下方的二次繞組的固定機械強度和產品勵磁特性不受影響，鐵芯本身尺寸并沒有增大，因此避免了鐵芯和電磁線材料浪費。

9、本發明電流互感器采用如下技術方案：

10、電流互感器，包括外筒體，外筒體內疊放有兩個以上的二次繞組，各二次繞組均包括鐵芯和纏繞在鐵芯上的電磁線，至少兩個二次繞組的鐵芯外徑不同且處于下側的鐵芯外徑小于處于上側的鐵芯外徑，處于下側的鐵芯和電磁線外部套裝有護殼以對鐵芯外徑進行補償而使處于下側的二次繞組與處于上側的二次繞組的外形尺寸相同，護殼上端面高于或平齊于電磁線。

11、進一步地，所述護殼上端面高于電磁線1-2mm。

12、進一步地，所述護殼和鐵芯、電磁線通過薄膜結構包裹成一個整體。

13、進一步地，所述護殼為非導磁護殼。

14、進一步地，所述護殼為絕緣護殼或不銹鋼護殼。

15、有益效果：本發明為改進型發明創造。通過在處于下側的外徑小的鐵芯和電磁線外部加裝護殼以對鐵芯外徑進行補償而使處于下側的二次繞組與處于上側的二次繞組的外形尺寸相同，護殼上端面高于或平齊于電磁線，這樣護殼就可以分擔來自上方繞組的壓力，避免處于下方的二次繞組因橫截面積較小而造成應力集中，保證處于下方的二次繞組的固定機械強度和產品勵磁特性不受影響，鐵芯本身尺寸并沒有增大，因此避免了鐵芯和電磁線材料浪費。

技術特征：

1.電流互感器二次繞組，包括鐵芯和纏繞在鐵芯上的電磁線，其特征在于：還包括護殼，護殼套裝在鐵芯和電磁線外部以對鐵芯外徑進行補償使其達到設定尺寸，護殼上端面高于或平齊于電磁線。

2.根據權利要求1所述的電流互感器二次繞組，其特征在于：所述護殼上端面高于電磁線1-2mm。

3.根據權利要求1所述的電流互感器二次繞組，其特征在于：所述護殼和鐵芯、電磁線通過薄膜結構包裹成一個整體。

4.根據權利要求1-3任意一項所述的電流互感器二次繞組，其特征在于：所述護殼為非導磁護殼。

5.根據權利要求4所述的電流互感器二次繞組，其特征在于：所述護殼為絕緣護殼或不銹鋼護殼。

6.電流互感器，包括外筒體，外筒體內疊放有兩個以上的二次繞組，各二次繞組均包括鐵芯和纏繞在鐵芯上的電磁線，至少兩個二次繞組的鐵芯外徑不同且處于下側的鐵芯外徑小于處于上側的鐵芯外徑，其特征在于：處于下側的鐵芯和電磁線外部套裝有護殼以對鐵芯外徑進行補償而使處于下側的二次繞組與處于上側的二次繞組的外形尺寸相同，護殼上端面高于或平齊于電磁線。

7.根據權利要求6所述的電流互感器，其特征在于：所述護殼上端面高于電磁線1-2mm。

8.根據權利要求6所述的電流互感器，其特征在于：所述護殼和鐵芯、電磁線通過薄膜結構包裹成一個整體。

9.根據權利要求6-8任意一項所述的電流互感器，其特征在于：所述護殼為非導磁護殼。

10.根據權利要求9所述的電流互感器，其特征在于：所述護殼為絕緣護殼或不銹鋼護殼。

技術總結
本發明涉及互感器技術領域，尤其涉及電流互感器二次繞組及電流互感器。電流互感器二次繞組，包括鐵芯和纏繞在鐵芯上的電磁線，還包括護殼，護殼套裝在鐵芯和電磁線外部以對鐵芯外徑進行補償使其達到設定尺寸，護殼上端面高于或平齊于電磁線。通過在鐵芯和電磁線外部加裝護殼以對鐵芯外徑進行補償使其達到設定尺寸，護殼上端面高于或平齊于電磁線，這樣護殼就可以分擔來自上方繞組的壓力，避免處于下方的二次繞組因橫截面積較小而造成應力集中，保證處于下方的二次繞組的固定機械強度和產品勵磁特性不受影響，鐵芯本身尺寸并沒有增大，因此避免了鐵芯和電磁線材料浪費。
