本申請實施例涉及無線通信，尤其涉及一種天線裝置。

背景技術：

1、隨著移動通信行業的快速發展，天線作為通信系統的重要組成部分，其性能優劣直接關乎整個系統的質量，所以對天線輻射性能提出了更高的要求。日常居家生活中經常使用的很多通信協議，比如lte、wifi、ble、zigbee等等。現實當中很多智能家居產品需要要到這些協議，比如路由器、機頂盒、智能門鎖等等產品，這些產品內部通常有多個天線共存。

2、然而，目前小型化電子設備的多個天線間的距離較小，在天線同時進行信號收發時，由于隔離度不足容易造成多個天線之間的電磁耦合和干擾，若增加天線之間的距離會造成整機尺寸過大。因此，如何提高多個天線的之間的隔離度，成為一個亟待解決的問題。

技術實現思路

1、本申請實施例提供一種天線裝置，以提高多個天線之間的隔離度。

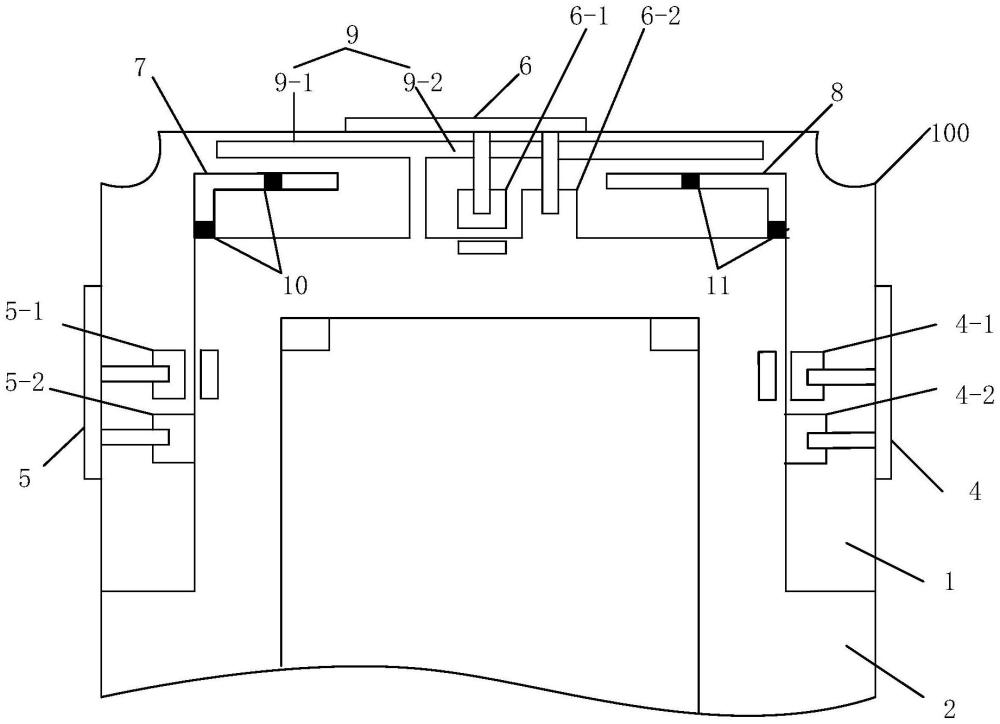

2、第一方面，本申請實施例提供了一種天線裝置，包括設于基板上的第一天線、第二天線和第三天線，所述第一天線和所述第二天線沿寬度方向對稱設置于所述基板上，所述第三天線沿所述基板的寬度方向設于所述第一天線和第二天線之間，所述第一天線與所述第二天線之間設置有第一隔離帶、第二隔離帶和第三隔離帶，所述第一隔離帶和所述第二隔離帶相對設置，所述第三隔離帶具有與所述第一隔離帶相對設置的第一隔離段和與所述第二隔離帶相對設置的第二隔離段。

3、在一些可能的實施方式中，所述第三隔離帶包括有沿所述基板的寬度方向設置的橫向帶和從所述橫向帶延伸至所述基板表面的覆銅區的豎向帶，所述第三隔離帶基于所述豎向帶分為左右兩部，左部形成所述第一隔離段，右部形成所述第二隔離段。

4、在一些可能的實施方式中，所述第三天線包括有沿所述基板的側邊設置的本體和從所述本體延伸至所述覆銅區的饋電端子和接地端子，所述橫向帶沿所述基板的內側設于所述基板表面的凈空區，所述豎向帶與所述饋電端子和接地端子平行地設于所述橫向帶和所述覆銅區之間。

5、在一些可能的實施方式中，所述第一天線與所述第三天線的結構相同，所述第三天線與所述第一天線、所述第二天線的結構不同；所述第一隔離段的長度與所述第二隔離段的長度不同。

6、在一些可能的實施方式中，所述第一隔離帶的長度與所述第二隔離帶的長度不同。

7、在一些可能的實施方式中，所述橫向帶的長度與所述基板的寬度相當。

8、在一些可能的實施方式中，所述第一隔離帶和所述第二隔離帶分別設有第一匹配電路和第二匹配電路。

9、在一些可能的實施方式中，所述第一匹配電路和第二匹配電路分別包括至少一個電感或電阻。

10、在一些可能的實施方式中，所述第一隔離帶和所述第二隔離帶為具有至少兩段的折彎型結構，所述折彎型結構每段至少設置一個電感或電阻。

11、本申請的有益效果是：

12、本申請實施例通過將第一天線和第二天線沿寬度方向對稱設置于所述基板上，將所述第三天線沿所述基板的寬度方向設于所述第一天線和第二天線之間，在所述第一天線與所述第二天線之間設置第一隔離帶、第二隔離帶和第三隔離帶，其中所述第一隔離帶和所述第二隔離帶相對設置，所述第三隔離帶具有與所述第一隔離帶相對設置的第一隔離段和與所述第二隔離帶相對設置的第二隔離段，從而達到了提高多個天線之間的隔離度的技術效果。

技術特征：

1.一種天線裝置，包括設于基板上的第一天線、第二天線和第三天線，其特征在于：所述第一天線和所述第二天線沿寬度方向對稱設置于所述基板上，所述第三天線沿所述基板的寬度方向設于所述第一天線和第二天線之間，所述第一天線與所述第二天線之間設置有第一隔離帶、第二隔離帶和第三隔離帶，所述第一隔離帶和所述第二隔離帶相對設置，所述第三隔離帶具有與所述第一隔離帶相對設置的第一隔離段和與所述第二隔離帶相對設置的第二隔離段。

2.根據權利要求1所述的天線裝置，其特征在于：所述第三隔離帶包括有沿所述基板的寬度方向設置的橫向帶和從所述橫向帶延伸至所述基板表面的覆銅區的豎向帶，所述第三隔離帶基于所述豎向帶分為左右兩部，左部形成所述第一隔離段，右部形成所述第二隔離段。

3.根據權利要求2所述的天線裝置，其特征在于：所述第一隔離段和第二隔離段在所述豎向帶部分重合。

4.根據權利要求3所述的天線裝置，其特征在于：所述第三天線包括有沿所述基板的側邊設置的本體和從所述本體延伸至所述覆銅區的饋電端子和接地端子，所述橫向帶沿所述基板的內側設于所述基板表面的凈空區，所述豎向帶與所述饋電端子和接地端子平行地設于所述橫向帶和所述覆銅區之間。

5.根據權利要求4所述的天線裝置，其特征在于：所述第三天線與所述第一天線、所述第二天線的結構不同；所述第一隔離段的長度與所述第二隔離段的長度不同。

6.根據權利要求5所述的天線裝置，其特征在于：所述第一隔離帶的長度與所述第二隔離帶的長度不同。

7.根據權利要求3所述的天線裝置，其特征在于：所述橫向帶的長度與所述基板的寬度相當。

8.根據權利要求1-7中任一項所述的天線裝置，其特征在于：所述第一隔離帶和所述第二隔離帶分別設有第一匹配電路和第二匹配電路。

9.根據權利要求8所述的天線裝置，其特征在于：所述第一匹配電路和第二匹配電路分別包括至少一個電感或電阻。

10.根據權利要求9所述的天線裝置，其特征在于：所述第一隔離帶和所述第二隔離帶為具有至少兩段的折彎型結構，所述折彎型結構每段至少設置一個電感或電阻。

技術總結
本申請實施例公開一種天線裝置，包括設于基板上的第一天線、第二天線和第三天線，其特征在于：所述第一天線和所述第二天線沿寬度方向對稱設置于所述基板上，所述第三天線沿所述基板的寬度方向設于所述第一天線和第二天線之間，所述第一天線與所述第二天線之間設置有第一隔離帶、第二隔離帶和第三隔離帶，所述第一隔離帶和所述第二隔離帶相對設置，所述第三隔離帶具有與所述第一隔離帶相對設置的第一隔離段和與所述第二隔離帶相對設置的第二隔離段。本申請實施例可以提升多個天線之間的隔離度。

技術研發人員：黃桂榮,魏悟亮,劉方亮,陳政,王周鋒
受保護的技術使用者：深圳市億聯無限科技股份有限公司
技術研發日：
技術公布日：2025/4/28
