本技術屬于壁掛架，尤其涉及一種結算終端設備的壁掛架結構。

背景技術：

1、在現代超市中，智能結算終端已經成為不可或缺的設備，用于高效地處理收銀結算。智能結算終端通常通過壁掛架固定在墻上，以節省空間并方便顧客和收銀員的使用。然而，目前市場上的傳統壁掛架存在一些明顯的缺陷。

2、首先，傳統的壁掛架結構復雜，安裝過程繁瑣，無法實現便捷的安裝。這不僅增加了安裝的時間和成本，還可能導致錯誤安裝，影響結算終端的正常使用。其次，這些壁掛架的設計通常不具備調節功能，不能根據實際需要調節安裝角度。這種缺乏靈活性的設計，無法滿足不同場景下的使用需求，給用戶帶來不便。

3、此外，當需要將結算終端從墻上取下以便收銀員攜帶使用時，由于結算終端被壁掛架牢固固定在墻上，智能將壁掛架整體拆除才能將終端設備取下，壁掛架結構復雜，拆除困難，這不僅費時費力，拆除過程中還可能損壞壁掛架或結算終端，結算終端不能在掛墻使用和取下使用之間靈活切換，限制了使用的便利性和靈活性。

技術實現思路

1、針對相關技術中存在的不足之處，本實用新型提供了一種結算終端設備的壁掛架結構，以解決當前壁掛架結構復雜、無法調節角度且難以將設備取下的問題。

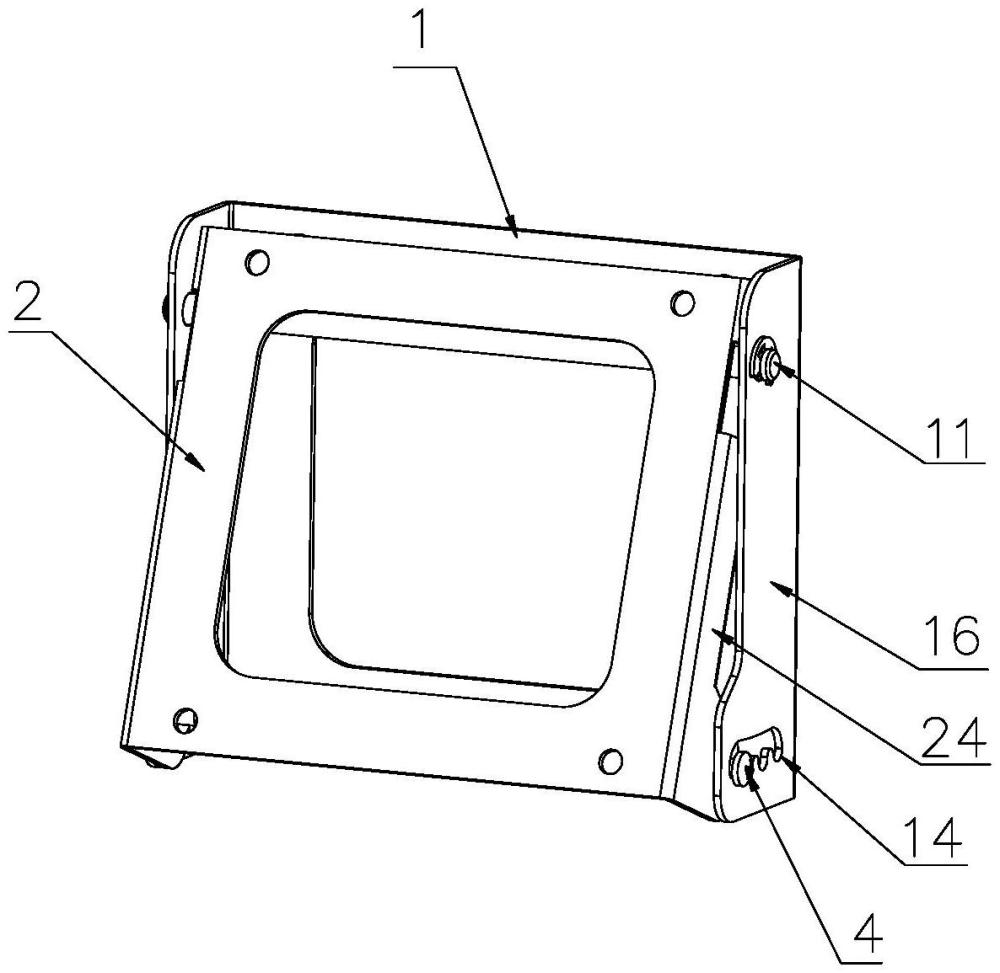

2、本實用新型提供一種結算終端設備的壁掛架結構，包括：

3、墻體端架體，固定在墻體上，其頂部橫向安裝有掛軸；

4、設備端架體，固定在結算終端設備的背殼上，其頂部具有掛鉤，掛鉤自上而下掛在掛軸上，設備端架體底部裝設的限位銷插接墻體端架體設置的限位孔中，限位孔在以掛軸為圓心的圓弧上設置多個。

5、在其中一些實施例中，設備端架體的左右兩側均裝設有掛鉤。

6、在其中一些實施例中，墻體端架體上設置有腰孔，限位孔均與腰孔的下邊緣一體連接，以構成調位槽孔；

7、掛軸位于掛鉤的鉤槽中，鉤槽的深度大于調位槽孔的寬度。

8、在其中一些實施例中，限位銷螺紋連接在設備端架體上。

9、在其中一些實施例中，限位銷為彈簧銷。

10、在其中一些實施例中，墻體端架體包括貼墻板以及分別垂直連接在貼墻板兩側的兩個支撐板，貼墻板貼在墻體的表面上，并與之固定連接，掛軸的兩端分別裝設在兩個支撐板上，限位孔設置在支撐板上。

11、在其中一些實施例中，掛軸與貼墻板之間設有間隔。

12、在其中一些實施例中，設備端架體包括背板和分別垂直連接在背板兩側的兩個側板，限位銷裝設在側板上，兩個側板均位于對應支撐板的內側。

13、在其中一些實施例中，支撐板的頂端和掛鉤的頂端均設有圓弧倒角。

14、基于上述技術方案，本實用新型實施例中壁掛架分為墻體端架體和設備端架體，設備端架體通過掛鉤掛在墻體端架體的掛軸上，使設備端架體能夠以掛軸為軸擺動，實現結算終端設備角度調節，通過限位銷與限位孔的插接，進而實現角度調節的固定，并避免掛軸脫出掛鉤，保持墻體端架體和設備端架體的連接，壁掛架結構簡單，組裝容易，卸掉限位銷即可將設備端架體從墻體端架體上取下，實現結算終端設備的靈活使用，解決了當前壁掛架結構復雜、無法調節角度且難以將設備取下的問題。

技術特征：

1.一種結算終端設備的壁掛架結構，其特征在于，包括：

2.根據權利要求1所述結算終端設備的壁掛架結構，其特征在于，所述設備端架體的左右兩側均裝設有所述掛鉤。

3.根據權利要求1所述結算終端設備的壁掛架結構，其特征在于，所述墻體端架體上設置有腰孔，所述限位孔均與所述腰孔的下邊緣一體連接，以構成調位槽孔；

4.根據權利要求1所述結算終端設備的壁掛架結構，其特征在于，所述限位銷螺紋連接在所述設備端架體上。

5.根據權利要求1所述結算終端設備的壁掛架結構，其特征在于，所述限位銷為彈簧銷。

6.根據權利要求1至5任一項所述結算終端設備的壁掛架結構，其特征在于，所述墻體端架體包括貼墻板以及分別垂直連接在所述貼墻板兩側的兩個支撐板，所述貼墻板貼在所述墻體的表面上，并與之固定連接，所述掛軸的兩端分別裝設在兩個所述支撐板上，所述限位孔設置在所述支撐板上。

7.根據權利要求6所述結算終端設備的壁掛架結構，其特征在于，所述掛軸與所述貼墻板之間設有間隔。

8.根據權利要求7所述結算終端設備的壁掛架結構，其特征在于，所述設備端架體包括背板和分別垂直連接在所述背板兩側的兩個側板，所述限位銷裝設在所述側板上，兩個所述側板均位于對應所述支撐板的內側。

9.根據權利要求8所述結算終端設備的壁掛架結構，其特征在于，所述支撐板的頂端和所述掛鉤的頂端均設有圓弧倒角。

10.根據權利要求9所述結算終端設備的壁掛架結構，其特征在于，所述掛鉤為板件。

技術總結
一種結算終端設備的壁掛架結構，包括墻體端架體和設備端架體，墻體端架體固定在墻體上，其頂部橫向安裝有掛軸；設備端架體固定在結算終端設備的背殼上，其頂部具有掛鉤，掛鉤自上而下掛在掛軸上，設備端架體底部裝設的限位銷插接墻體端架體設置的限位孔中，限位孔在以掛軸為圓心的圓弧上設置多個。本技術實施例中壁掛架分為墻體端架體和設備端架體，設備端架體能夠以掛軸為軸擺動，實現結算終端設備角度調節，通過限位銷與限位孔的插接，進而實現角度調節的固定，并避免掛軸脫出掛鉤，保持墻體端架體和設備端架體的連接，壁掛架結構簡單，組裝容易，卸掉限位銷即可將設備端架體從墻體端架體上取下，實現結算終端設備的靈活使用。

技術研發人員：焦丕敬,龍娟,尤明強
受保護的技術使用者：青島中科英泰商用系統股份有限公司
技術研發日：20240627
技術公布日：2025/4/28
