本技術涉及浪涌保護器設備領域，尤其是涉及一種分斷器調節裝置及浪涌保護器。

背景技術：

1、為實現浪涌保護器的后備保護分斷器主動分斷功能，現在浪涌保護器的防雷元件所在的主回路上設置電流互感器，通過電流互感器控制電磁脫扣器動作，電磁脫扣器的動作側通過連動機構與設置在接地回路上的間隔結構的動觸點配合，電磁脫扣器的動作側通過連動機構使得動觸點移動至與接地回路脫離，從而使得接地回路斷開。電磁脫扣器作為一個相對獨立的集成件和連動機構在浪涌保護器內占用較大的空間，不利于產品的小型化。

技術實現思路

1、一方面，本實用新型提供了一種分斷器調節裝置，能夠減少實現主動分斷功能的結構在浪涌保護器內占用的空間，以便于促進產品的小型化；

2、另一方面，本實用新型提供了一種浪涌保護器。

3、本實用新型提供的分斷器調節裝置，包括架體、分斷塊、控制組件和動作臂，所述分斷塊與所述架體滑動配合，所述動作臂與所述分斷塊通過鉤體結構配合，所述分斷塊與第一彈簧配合，所述控制組件與所述動作臂轉動配合，以使得所述鉤體結構脫離，所述控制組件與所述架體滑動配合，所述控制組件的滑動方向與所述動作臂的轉動軸線方向垂直。

4、進一步的，所述架體與所述控制組件通過滑動結構配合，所述控制組件繞所述鉤體結構設置。

5、進一步的，所述鉤體結構包括設置在所述動作臂上的鉤體部和設置在所述分斷塊上的槽體部，所述架體包括兩個能夠圍合形成腔體的分體，所述控制組件位于所述腔體內，所述控制組件包括支架和位于所述支架兩側的附加件，所述滑動結構包括分別設置在兩個所述分體上的第二滑動部和分別設置在兩個所述附加件上的第一滑動部，兩個所述第二滑動部位于所述腔體內相對設置，所述第一滑動部與所述第二滑動部對應配合，所述第二滑動部繞所述槽體部設置，兩個所述分體與所述控制組件相抵。

6、進一步的，所述控制組件包括支架、線圈組件和第二彈簧，所述支架為一側具有開口的半包圍結構，所述支架靠近所述開口處的兩側分別具有第一端和第二端，所述動作臂分別具有相對的鉤體端和轉動端，所述動作臂靠近轉動端處與所述支架靠近第二端處轉動配合，且所述動作臂與所述支架之間設有所述第二彈簧，所述動作臂靠近鉤體端處能夠與所述支架靠近第一端處在永磁體的磁場作用下相抵；所述線圈組件套設在所述支架上，所述線圈組件與套設在浪涌保護器接地回路上的互感器的二次側相連。

7、進一步的，所述支架上設有卡槽，所述永磁體嵌設在所述卡槽內。

8、進一步的，所述動作臂靠近轉動軸線處設有所述第二彈簧與所述控制組件相連。

9、進一步的，所述支架的第二端的端部與所述動作臂靠近所述第二端處相抵，所述動作臂的鉤體端和轉動端分別位于所述支架的第二端的兩側，以使得所述動作臂的鉤體端能夠轉動至靠近所述支架的第一端，所述第二彈簧的一端與所述動作臂上位于轉動端和所述支架的第二端之間處相連。

10、進一步的，在沿動作臂的轉動軸線方向上，所述支架的第二端的端部間隔設有卡接件，所述動作臂位于兩個所述卡接件之間。

11、進一步的，所述分體朝向所述附加件的端面對應位置凸出形成所述第二滑動部，所述附加件朝向所述分體的端面對應位置凹陷形成所述第一滑動部。

12、本實用新型提供的浪涌保護器，包括防雷元件，所述防雷元件位于如上述任一項所述的分斷器調節裝置中的接地回路上。

13、有益效果

14、本方案中通過動作臂直接與分斷塊通過鉤體結構配合，控制組件與動作臂轉動配合，實現主動分斷功能結構的小型化的前提下，針對動作臂轉動時圓弧的運動軌跡容易導致其與分斷塊之間的鉤體結構卡死，造成動作臂與分斷塊之間無法脫開的問題，采用控制組件與架體滑動配合的方案，通過控制組件的滑動方向與動作臂的轉動軸線方向垂直，以便于對控制組件和動作臂進行位置的調整，能夠實現對改變動作臂與分斷塊之間的鉤體結構的快速調整，便于在裝置定型前解決鉤體結構卡死的問題，并且在裝置定型后可保留該裝置以便于在產品裝配時，根據后備保護分斷器各個部件的尺寸公差進行調整，避免由于各個部件的尺寸公差使得裝配后動作臂與分斷塊之間的相對位置存在偏差，鉤體結構容易卡死，造成后備保護功能失效的風險。

技術特征：

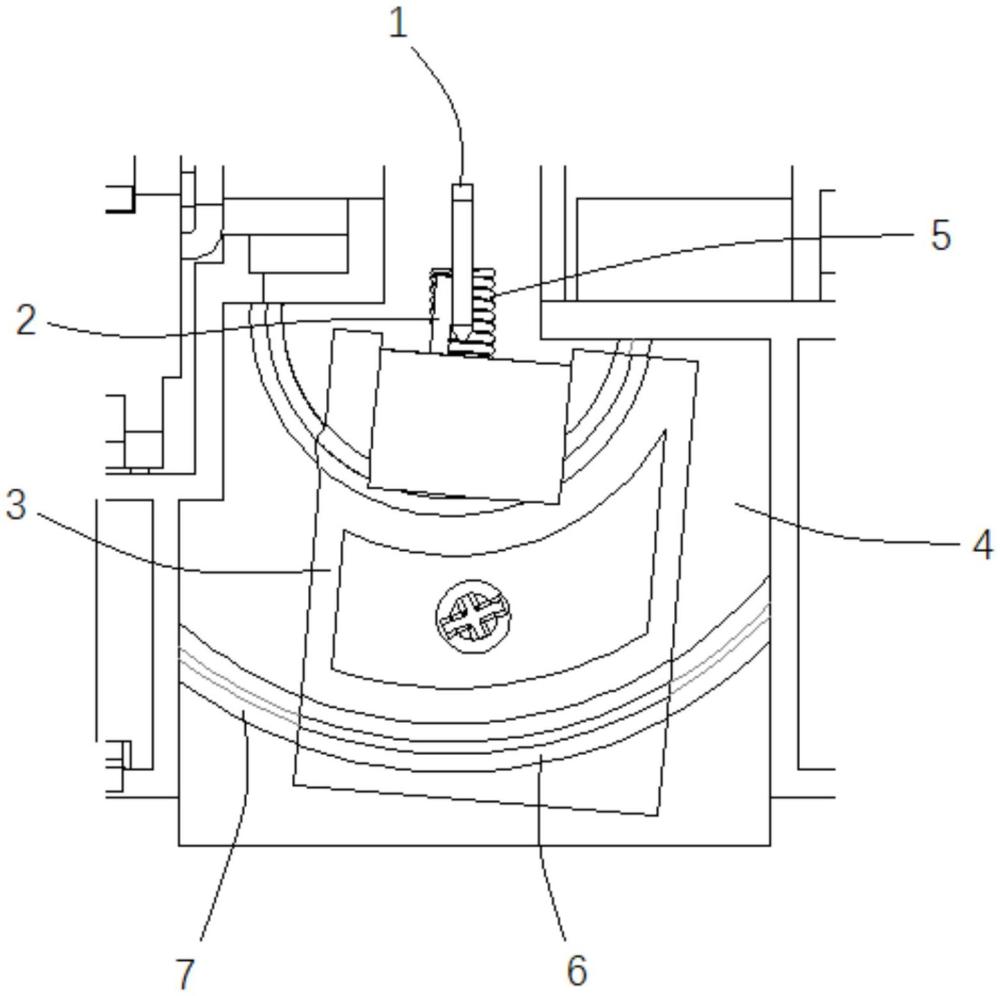

1.一種分斷器調節裝置，其特征在于，包括架體（4）、分斷塊（1）、控制組件（3）和動作臂（2），所述分斷塊（1）與所述架體（4）滑動配合，所述動作臂（2）與所述分斷塊（1）通過鉤體結構（13）配合，所述分斷塊（1）與第一彈簧（5）配合，所述控制組件（3）與所述動作臂（2）轉動配合，以使得所述鉤體結構（13）脫離，所述控制組件（3）與所述架體（4）滑動配合，所述控制組件（3）的滑動方向與所述動作臂（2）的轉動軸線方向垂直。

2.根據權利要求1所述的分斷器調節裝置，其特征在于，所述架體（4）與所述控制組件（3）通過滑動結構配合，所述控制組件（3）繞所述鉤體結構（13）設置。

3.根據權利要求2所述的分斷器調節裝置，其特征在于，所述鉤體結構（13）包括設置在所述動作臂（2）上的鉤體部和設置在所述分斷塊（1）上的槽體部，所述架體（4）包括兩個能夠圍合形成腔體的分體，所述控制組件（3）位于所述腔體內，所述控制組件（3）包括支架（10）和位于所述支架（10）兩側的附加件（8），所述滑動結構包括分別設置在兩個所述分體上的第二滑動部（7）和分別設置在兩個所述附加件（8）上的第一滑動部（6），兩個所述第二滑動部（7）位于所述腔體內相對設置，所述第一滑動部（6）與所述第二滑動部（7）對應配合，所述第二滑動部（7）繞所述槽體部設置，兩個所述分體與所述控制組件（3）相抵。

4.根據權利要求1所述的分斷器調節裝置，其特征在于，所述控制組件（3）包括支架（10）、線圈組件（12）和第二彈簧（9），所述支架（10）為一側具有開口的半包圍結構，所述支架（10）靠近所述開口處的兩側分別具有第一端和第二端，所述動作臂（2）分別具有相對的鉤體端和轉動端，所述動作臂（2）靠近轉動端處與所述支架（10）靠近第二端處轉動配合，且所述動作臂（2）與所述支架（10）之間設有所述第二彈簧（9），所述動作臂（2）靠近鉤體端處能夠與所述支架（10）靠近第一端處在永磁體（11)的磁場作用下相抵；所述線圈組件（12）套設在所述支架（10）上，所述線圈組件（12）與套設在浪涌保護器接地回路上的互感器的二次側相連。

5.根據權利要求4所述的分斷器調節裝置，其特征在于，所述支架（10）上設有卡槽，所述永磁體（11)嵌設在所述卡槽內。

6.根據權利要求5所述的分斷器調節裝置，其特征在于，所述動作臂（2）靠近轉動軸線處設有所述第二彈簧（9）與所述控制組件（3）相連。

7.根據權利要求4所述的分斷器調節裝置，其特征在于，所述支架（10）的第二端的端部與所述動作臂（2）靠近所述第二端處相抵，所述動作臂（2）的鉤體端和轉動端分別位于所述支架（10）的第二端的兩側，以使得所述動作臂（2）的鉤體端能夠轉動至靠近所述支架（10）的第一端，所述第二彈簧（9）的一端與所述動作臂（2）上位于轉動端和所述支架（10）的第二端之間處相連。

8.根據權利要求7所述的分斷器調節裝置，其特征在于，在沿動作臂（2）的轉動軸線方向上，所述支架（10）的第二端的端部間隔設有卡接件，所述動作臂（2）位于兩個所述卡接件之間。

9.根據權利要求3所述的分斷器調節裝置，其特征在于，所述分體朝向所述附加件（8）的端面對應位置凸出形成所述第二滑動部（7），所述附加件（8）朝向所述分體的端面對應位置凹陷形成所述第一滑動部（6）。

10.一種浪涌保護器，包括防雷元件，其特征在于，所述防雷元件位于如權利要求1-9任一項所述的分斷器調節裝置中的接地回路上。

技術總結
本技術涉及浪涌保護器設備領域，尤其是涉及一種分斷器調節裝置及浪涌保護器。本技術提供的分斷器調節裝置，包括架體、分斷塊、控制組件和動作臂，所述分斷塊與所述架體滑動配合，所述動作臂與所述分斷塊通過鉤體結構配合，所述分斷塊與第一彈簧配合，所述控制組件與所述動作臂轉動配合，以使得所述鉤體結構脫離，所述控制組件與所述架體滑動配合，所述控制組件的滑動方向與所述動作臂的轉動軸線方向垂直。

技術研發人員：孫巍巍
受保護的技術使用者：天津市中力神盾電子科技有限公司
技術研發日：20240331
技術公布日：2025/4/28
