本技術屬于高壓控制，更具體地，涉及一種高壓連接組件及高壓控制裝置。

背景技術：

1、鋰離子動力電池已廣泛應用在新能源純電動汽車及混合動力新能源汽車領域，新能源汽車的高壓控制裝置對于新能源汽車多領域化的應用起著重要的作用。

2、目前，高壓控制裝置的高壓控制盒內的匯流排與電池的高壓線束端子連接時，采用的現有轉接結構穩定性較差，不容易實現可靠的連接，將會導致高壓控制風險提高。

技術實現思路

1、本實用新型的目的是針對現有的技術不足，提供一種高壓連接組件及高壓控制裝置，解決上述背景技術中提出的現有轉接結構在連接高壓控制盒內的匯流排與電池的高壓線束端子時，穩定性較差，不容易實現可靠的連接，將會導致高壓控制風險提高的問題。

2、為了實現上述目的，本實用新型提供一種高壓連接組件，該連接組件包括：

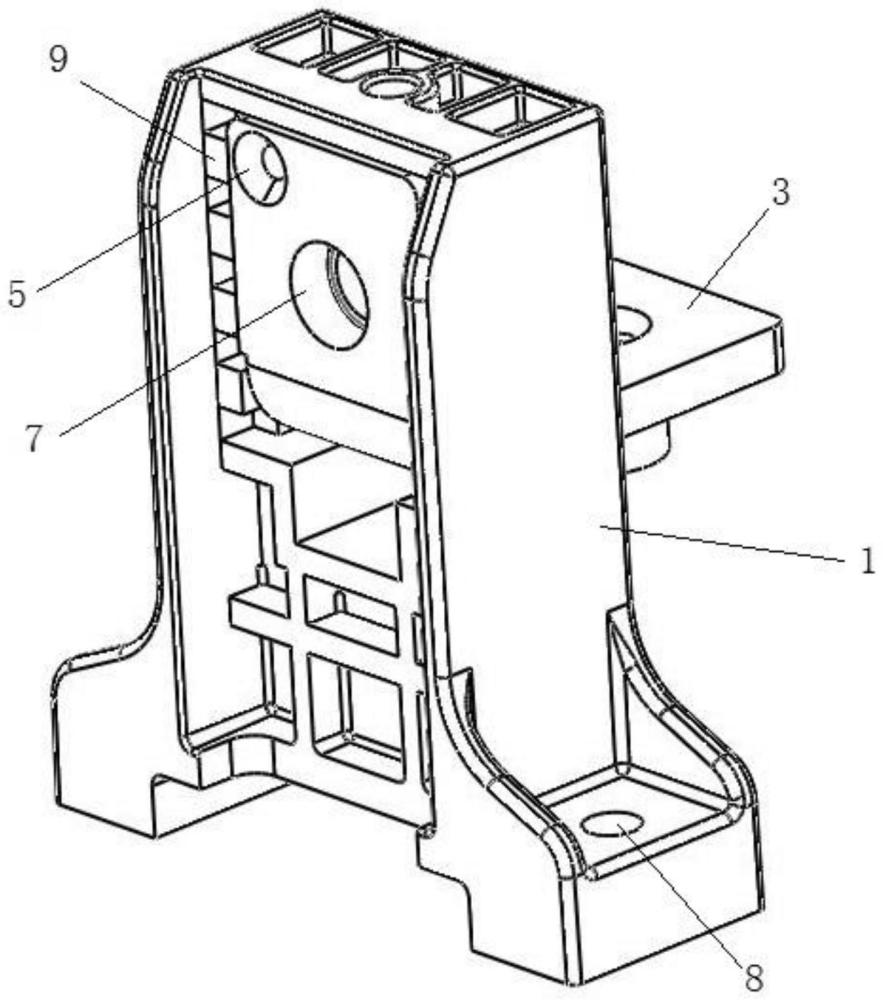

3、底座，所述底座為絕緣底座，所述底座的內部設有開口；

4、導流排，所述導流排貫穿所述開口，所述導流排的一端通過緊固件貼合連接在所述底座的一面；

5、所述導流排的一端用于與電池的高壓線束端子貼合連接，所述導流排的另一端用于與所述高壓控制盒內的匯流排貼合連接。

6、優選地，所述緊固件包括第一螺栓和設置在所述底座的一面上的螺孔，所述導流排的一端設有第一安裝孔，所述第一安裝孔與所述螺孔連通，第一螺栓貫穿所述第一安裝孔，并與所述螺孔螺紋連接。

7、優選地，所述高壓連接組件包括螺母，所述螺母內嵌設在所述底座的一面，所述導流排的兩端均設有第二安裝孔，所述導流排一端上的第二安裝孔與所述螺母連通，第二螺栓貫穿所述導流排一端上第二的安裝孔，并與所述螺母螺紋連接，所述第二螺栓用于緊固所述高壓線束端子。

8、優選地，所述第一安裝孔為沉頭安裝孔，所述第一螺栓為沉頭螺栓。

9、優選地，所述螺母為六角螺母，所述底座的內部設有六角內嵌孔，所述六角螺母嵌設在所述六角內嵌孔內。

10、優選地，所述導流排呈l形，所述開口的頂部與所述底座的一面過渡位置設有圓弧面，所述圓弧面用于與l形的導流排的彎折部貼合。

11、優選地，所述底座的底部兩角端均設有支腿塊，所述支腿塊上設有用于與所述高壓控制盒連接的固定孔。

12、優選地，所述底座的一面兩側均設有多個定位塊，每側的多個所述定位塊從上至下依次排列，所述導流排的一端設置在兩側的所述定位塊之間。

13、優選地，所述導流排為銅排。

14、一種高壓控制裝置，包括：

15、高壓控制盒；

16、高壓連接組件，設置在所述高壓控制盒內。

17、本實用新型提供高壓連接組件及高壓控制裝置，其有益效果在于：該連接組件的底座為絕緣底座，用于支撐導流排和絕緣作用，導流排用于電流傳輸作用，底座的內部設有開口，導流排貫穿開口時，導流排的一端通過緊固件與底座的一面貼合固定連接，電池的高壓線束端子能夠與導流排的一端貼合固定連接，并且，高壓控制盒內的匯流排能夠與導流排的另一端貼合固定連接，從而該連接組件形成了穩定可靠的高壓連接結構形式及良好的絕緣性能，可以完成高壓控制裝置的內外側的高壓連接，實現高壓控制功能，同時，該連接組件結構相對簡單，可實現批量化生產，能夠降低生產成本。

18、本實用新型的其它特征和優點將在隨后具體實施方式部分予以詳細說明。

技術特征：

1.一種高壓連接組件，其特征在于，該連接組件包括：

2.根據權利要求1所述的一種高壓連接組件，其特征在于，所述緊固件包括第一螺栓和設置在所述底座的一面上的螺孔，所述導流排的一端設有第一安裝孔，所述第一安裝孔與所述螺孔連通，第一螺栓貫穿所述第一安裝孔，并與所述螺孔螺紋連接。

3.根據權利要求2所述的一種高壓連接組件，其特征在于，所述高壓連接組件包括螺母，所述螺母內嵌設在所述底座的一面，所述導流排的兩端均設有第二安裝孔，所述導流排一端上的第二安裝孔與所述螺母連通，第二螺栓貫穿所述導流排一端上第二的安裝孔，并與所述螺母螺紋連接，所述第二螺栓用于緊固所述高壓線束端子。

4.根據權利要求2所述的一種高壓連接組件，其特征在于，所述第一安裝孔為沉頭安裝孔，所述第一螺栓為沉頭螺栓。

5.根據權利要求3所述的一種高壓連接組件，其特征在于，所述螺母為六角螺母，所述底座的內部設有六角內嵌孔，所述六角螺母嵌設在所述六角內嵌孔內。

6.根據權利要求1所述的一種高壓連接組件，其特征在于，所述導流排呈l形，所述開口的頂部與所述底座的一面過渡位置設有圓弧面，所述圓弧面用于與l形的導流排的彎折部貼合。

7.根據權利要求1所述的一種高壓連接組件，其特征在于，所述底座的底部兩角端均設有支腿塊，所述支腿塊上設有用于與所述高壓控制盒連接的固定孔。

8.根據權利要求1所述的一種高壓連接組件，其特征在于，所述底座的一面兩側均設有多個定位塊，每側的多個所述定位塊從上至下依次排列，所述導流排的一端設置在兩側的所述定位塊之間。

9.根據權利要求1所述的一種高壓連接組件，其特征在于，所述導流排為銅排。

10.一種高壓控制裝置，其特征在于，包括：

技術總結
本技術提供一種高壓連接組件及高壓控制裝置，涉及高壓控制技術領域，該連接組件包括：底座，底座為絕緣底座，底座的內部設有開口；導流排，導流排貫穿開口，導流排的一端通過緊固件貼合連接在底座的一面；導流排的一端用于與電池的高壓線束端子貼合連接，導流排的另一端用于與高壓控制盒內的匯流排貼合連接，該連接組件能夠形成穩定可靠的高壓連接結構形式及良好的絕緣性能，可以完成高壓控制裝置的內外側的高壓連接，實現高壓控制功能。

技術研發人員：程揚,楊朝旭,張坡,連凱,劉開平,郜帥,吳寧寧
受保護的技術使用者：榮盛盟固利新能源科技股份有限公司
技術研發日：20240409
技術公布日：2025/4/28
