本技術屬于負荷開關，特別是涉及一種三工位負荷開關的手動操作機構。

背景技術：

1、三工位負荷開關表示其具有合閘位置、分閘位置和接地位置。切斷和隔離是不同的。切斷僅表明電路已斷開，負荷已切除；隔離不單單包括切斷的狀態，還表明電源側和負荷側之間的斷口很大。在電力行業中，為檢修安全計，切斷負荷不是可以開展維修的充分條件，一般要求另有明顯的可視斷開點，即隔離斷口。三工位開關其實就是整合了隔離開關和接地開關兩者的功能，并由一把刀來完成，這樣就可以實現機械閉鎖，防止主回路帶電合地刀；

2、在公告號為cn212991013u的中國實用新型專利中本實用新型公開了?一種三工位負荷開關操作機構，通過旋轉把手部件，把手部件通過旋轉軸、第二錐齒輪、第一錐齒輪、蝸桿和蝸輪帶動轉動軸轉動，從而實現觸刀片的轉動，并利用蝸桿和蝸輪的自鎖功能，實現觸刀片的定位，提高了安全系數；

3、針對上述中的相關技術，實用新型人認為存在以下缺陷，因觸刀片是在電箱內，該裝置在通過旋把手帶動觸刀片旋轉，在觸刀片與觸頭座接觸后，工作人員無法察覺觸刀片位置，會繼續旋轉把手，導致觸刀片和觸頭座發生擠壓，長時間會使觸刀片和觸頭座發現形變，導致裝置損壞。

技術實現思路

1、本實用新型的目的在于提供一種三工位負荷開關的手動操作機構，通過設置限位桿，在接觸片到達閉合、隔離和接地狀態時，對對接桿進行鎖死，防止對接桿對絕緣底座擠壓，解決了在觸刀片與觸頭座接觸后，工作人員無法察覺會繼續旋轉把手，導致觸刀片和觸頭座發生擠壓，長時間會使觸刀片和觸頭座發現形變，導致裝置損壞的問題。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種三工位負荷開關的手動操作機構，包括安裝板，所述安裝板頂部固定連接有絕緣箱，所述絕緣箱右側開設有指示槽，還包括：鎖定機構，所述鎖定機構包括套接設置在絕緣箱內部的限位桿，所述限位桿遠離絕緣箱的一端固定連接有拉桿，所述絕緣箱右側內壁固定連接有限位管，所述限位桿套接在限位管內部，這樣設置是方便拉桿在對接桿內移動。

4、進一步地，所述限位管內部滑動連接有限位片，所述限位片套接在限位管內部，所述限位片右側固定連接有第一彈簧，所述第一彈簧遠離限位片的一側固定連接在絕緣箱內部右側，所述限位桿套接在第一彈簧內側，這樣設置是通過拉動限位桿時可以拉動限位片，從而對第一彈簧擠壓。

5、進一步地，所述絕緣箱內部設置有調節機構，所述調節機構包括套接在絕緣箱內部的連接桿，所述連接桿遠離絕緣箱的一端固定連接有指針，所述指針位于顯示槽內，所述連接桿遠離絕緣箱的一端固定連接有旋鈕，這樣設置是為了在限位桿旋轉帶動指針旋轉，從而可以對對接桿的位置顯示。

6、進一步地，所述旋鈕位于指針右側，所述連接桿遠離旋鈕的一端固定連接有第一齒輪，所述第一齒輪底部嚙合連接有第二齒輪，所述第二齒輪上開設有若干個限位孔，所述第二齒輪左端固定連接有轉桿，這樣設置是為了第一齒輪帶動第二齒輪旋轉。

7、進一步地，所述轉桿遠離第二齒輪一端固定連接有對接桿，所述轉桿遠離齒輪的一端轉動連接有固定座，所述固定座設置有兩個，所述對接桿位于兩個固定座之間，兩個所述固定座底部固定連接在安裝板頂部，這樣設置是為了通過固定座對轉桿限位，防止轉桿左右移動。

8、進一步地，所述安裝板頂部固定連接有兩個對接機構，所述對接機構包括固定連接在安裝板頂部的絕緣底座，所述絕緣底座頂部固定連接有兩個固定板，這樣設置是為了對接地線和火線。

9、進一步地，兩個所述固定板相互靠近的一側均固定連接有套管，兩個所述套管內部右側均固定連接有第二彈簧，兩個所述第二彈簧相互靠近的一端均固定連接有推桿，所述推桿套接在套管內部，這樣設置是為了使對接桿與對接片閉合時，對第二彈簧壓縮，可以使對接桿和對接片對接更緊密。

10、進一步地，兩個所述推桿相互靠近的一側均固定連接有對接片，所述絕緣底座內部開設有兩個滑槽，所述對接片滑動連接在滑槽內部，這樣設置使方便對接片移動。

11、本實用新型具有以下有益效果：

12、1、該三工位負荷開關的手動操作機構，裝置處于分閘狀態時，向右拉動拉桿時，拉桿會帶動限位桿向右移動，使限位桿離開限位孔，在限位桿移動時會帶動限位片向右移動，限位片在向右移動時會對第一彈簧壓縮，當?shù)谝粡椈蓧嚎s到最短后，限位桿左端會離開限位孔，轉動一下旋鈕，旋鈕帶動連接桿旋轉，連接桿帶動第一齒輪旋轉，第一齒輪帶動第二齒輪旋轉，使對接孔與限位桿錯開，松開拉桿，第二齒輪會對限位桿阻擋，此時第一彈簧仍處于壓縮狀態，繼續旋轉旋鈕，當?shù)诙X輪旋轉到合閘或者接地狀態，第一彈簧會推動擋片向左移動，擋片帶動限位桿向左移動，使得限位桿再次進入到限位孔內，可以防止工作人員繼續旋轉旋鈕，導致對接桿和絕緣底座發生擠壓，長時間會使對接桿和絕緣底座發現形變，導致裝置損壞。

13、2、該三工位負荷開關的手動操作機構，因?qū)訔U厚度大于兩個對接中間的空隙，在對接桿下降過程中，會使兩個對接片向相互遠離的方向移動，對接片會推動推桿向相互遠離的方向移動，對接片會對第二彈簧壓縮，使得第二彈簧對會推動對推桿向相互靠近的方向移動，推桿會推動對接片移動，使得對接桿與對接片的接觸更加緊密，防止斷觸。

14、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

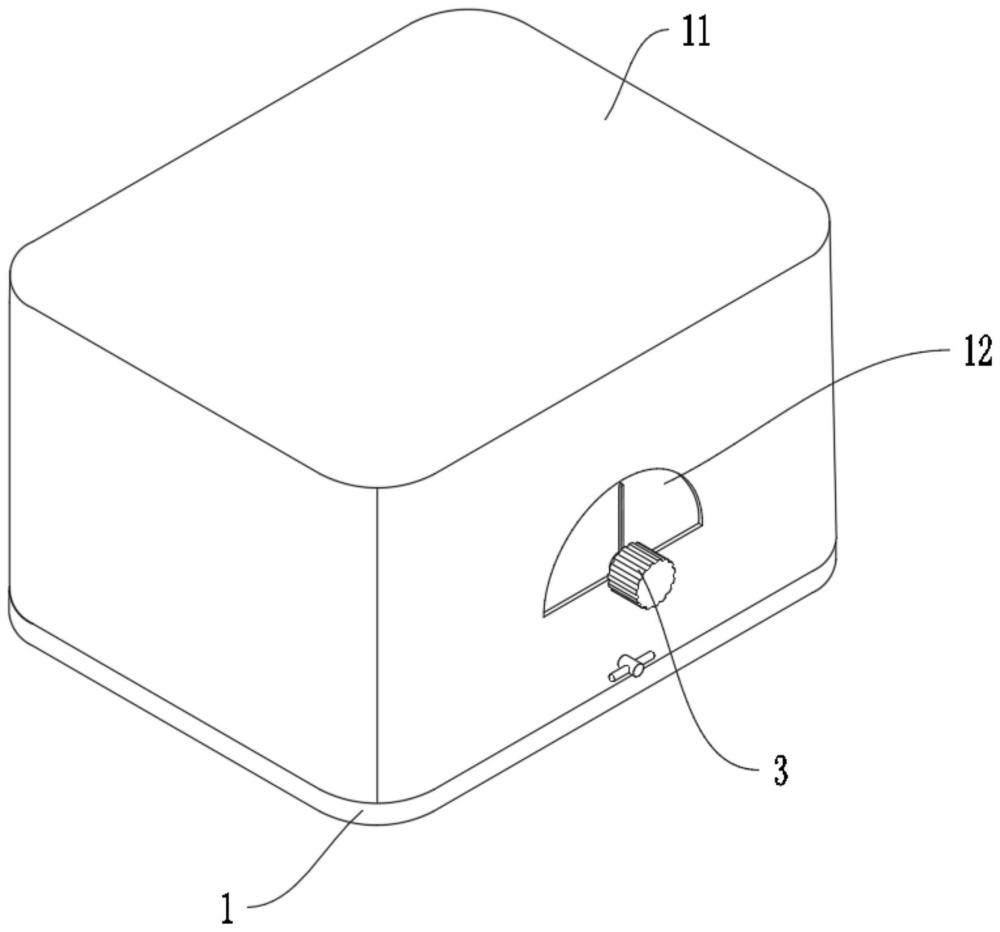

1.一種三工位負荷開關的手動操作機構，包括安裝板（1），所述安裝板（1）頂部固定連接有絕緣箱（11），所述絕緣箱（11）右側開設有指示槽（12），其特征在于，還包括：

2.根據權利要求1所述的一種三工位負荷開關的手動操作機構，其特征在于，所述絕緣箱（11）內部設置有調節機構（3），所述調節機構（3）包括套接在絕緣箱（11）內部的連接桿（301），所述連接桿（301）遠離絕緣箱（11）的一端固定連接有指針（302），所述指針（302）位于顯示槽內，所述連接桿（301）遠離絕緣箱（11）的一端固定連接有旋鈕（303）。

3.根據權利要求2所述的一種三工位負荷開關的手動操作機構，其特征在于，所述旋鈕（303）位于指針（302）右側，所述連接桿（301）遠離旋鈕（303）的一端固定連接有第一齒輪（304），所述第一齒輪（304）底部嚙合連接有第二齒輪（305），所述第二齒輪（305）上開設有若干個限位孔（306），所述第二齒輪（305）左端固定連接有轉桿（307）。

4.根據權利要求3所述的一種三工位負荷開關的手動操作機構，其特征在于，所述轉桿（307）遠離第二齒輪（305）一端固定連接有對接桿（308），所述轉桿（307）遠離齒輪的一端轉動連接有固定座（309），所述固定座（309）設置有兩個，所述對接桿（308）位于兩個固定座（309）之間，兩個所述固定座（309）底部固定連接在安裝板（1）頂部。

5.根據權利要求1所述的一種三工位負荷開關的手動操作機構，其特征在于，所述安裝板（1）頂部固定連接有兩個對接機構（4），所述對接機構（4）包括固定連接在安裝板（1）頂部的絕緣底座（401），所述絕緣底座（401）頂部固定連接有兩個固定板（402）。

6.根據權利要求5所述的一種三工位負荷開關的手動操作機構，其特征在于，兩個所述固定板（402）相互靠近的一側均固定連接有套管（403），兩個所述套管（403）內部右側均固定連接有第二彈簧（404），兩個所述第二彈簧（404）相互靠近的一端均固定連接有推桿（405），所述推桿（405）套接在套管（403）內部。

7.根據權利要求6所述的一種三工位負荷開關的手動操作機構，其特征在于，兩個所述推桿（405）相互靠近的一側均固定連接有對接片（406），所述絕緣底座（401）內部開設有兩個滑槽（407），所述對接片（406）滑動連接在滑槽（407）內部。

技術總結
本技術公開了一種三工位負荷開關的手動操作機構，涉及負荷開關技術領域。本技術包括安裝板，所述安裝板頂部固定連接有絕緣箱，所述絕緣箱右側開設有指示槽。向右拉動拉桿時，拉桿會帶動限位桿向右移動，使限位桿離開限位孔，限位桿會帶動限位片對第一彈簧壓縮，限位桿左端會離開限位孔，轉動一下旋鈕，使對接孔和限位桿錯開，松開拉桿，第二齒輪會對限位桿阻擋，此時第一彈簧仍處于壓縮狀態，繼續旋轉旋鈕，旋鈕帶動連接桿旋轉，當?shù)诙X輪旋轉到合閘或者接地狀態，第一彈簧推動限位片帶動限位桿向左移動，限位桿再次進入到限位孔內，防止人員繼續旋轉旋鈕，使對接桿和絕緣底座發生擠壓，導致對接桿和絕緣底座發現形變，裝置損壞。

技術研發人員：姚敏,張明東,何值彤
受保護的技術使用者：揚中市佳旺華電器有限公司
技術研發日：20240401
技術公布日：2025/4/28
