本技術涉及電池回收，具體而言，涉及一種電池放電設備。

背景技術：

1、相關技術中的電池放電設備指電池回收中對廢舊電池進行放電處理的設備，電池放電設備包括：放電箱和穿刺機。放電箱包括設于放電箱底部的出液口和設于放電箱頂部的進液口。穿刺機包括針刺槍和針頭，針刺槍安裝在放電箱的頂部，且朝向放電箱的內部設置，針頭安裝在針刺槍上，由上至下扎破電池的外殼。

2、上述的針頭由上至下刺破電池的一側，使得放電箱外部的水進入至電池的內部，電池中的電解液排出，以對電池進行放電操作。但是由于穿刺機僅刺入至電池的一側，使得電池中的電解液僅從一側排出，導致放電效率較慢。

技術實現思路

1、本實用新型的主要目的在于提供一種電池放電設備，以解決相關技術中的電池放電設備放電效率較慢的問題。

2、為了實現上述目的，本實用新型提供了一種電池放電設備，包括：儲液箱，儲液箱的內部設置有儲液腔，儲液箱上設置有投料口；穿刺裝置，設置在儲液腔內，穿刺裝置包括與儲液箱連通的容納箱及設置在容納箱的相對兩側的一對穿刺組件，其中，容納箱的內部設置有與投料口連通的容納空間，容納空間內能夠容納電池，容納箱的相對兩側均設置有供一對穿刺組件穿過的過孔，一對穿刺組件可移動設置，并具有相互靠近以穿刺電池的擠壓位置及相互遠離以遠離電池的避讓位置。

3、進一步地，每個穿刺組件均包括設置在儲液箱的內壁上的第一驅動缸、設置在第一驅動缸的第一伸縮桿上的安裝板及設置在安裝板上的穿刺針，過孔供穿刺針穿過，一對穿刺組件的第一伸縮桿伸出時帶動一對穿刺針相互靠近，一對穿刺組件的第一伸縮桿縮回時帶動一對穿刺針相互遠離。

4、進一步地，容納箱的頂部設置有可開閉投料口的蓋板，容納箱的底部設置有第一落料口，容納箱的底部還設置有可開閉第一落料口的封堵件。

5、進一步地，封堵件可滑動地設置在容納箱的底部，電池放電設備還包括設置在儲液箱的內壁上的第二驅動缸，第二驅動缸的第二伸縮桿與封堵件的端部連接，第二驅動缸的第二伸縮桿伸縮以帶動封堵件滑動。

6、進一步地，電池放電設備還包括提升運輸裝置及振動脫水裝置，提升運輸裝置的第一端位于穿刺裝置的下方，振動脫水裝置位于提升運輸裝置的第二端的下方，振動脫水裝置包括振動機及連接在振動機上的第一排水管，第一排水管與儲液箱連接。

7、進一步地，電池放電設備還包括設置在振動脫水裝置下游的風干裝置，風干裝置包括第一外殼、設置在第一外殼內的網鏈輸送帶及設置在第一外殼上的吸風口，第一外殼上還設置有與振動機對應的第二落料口，風干裝置還包括設置在第一外殼的底壁上的第二排水管，第二排水管與儲液箱連接。

8、進一步地，提升運輸裝置包括第二外殼及設置在第二外殼內的提升運輸機，第二外殼位于穿刺裝置的下方的一端伸入至儲液箱內，第二外殼的底壁向上傾斜設置，第二外殼的底壁上設置有連通振動脫水裝置的第三落料口。

9、進一步地，第二外殼的頂壁上設置有開口，開口對應于提升運輸機的上表面，電池放電設備還包括位于穿刺裝置下游的噴淋降溫裝置，噴淋降溫裝置包括與儲液箱連通的外罩、設置在外罩的內頂壁上的第一噴淋管及設置在外罩下方的集液箱，第一噴淋管上的噴淋孔位于開口的正上方，集液箱與儲液箱連通，且集液箱的底壁相對于儲液箱的底壁向上傾斜設置。

10、進一步地，電池放電設備還包括氣體收集裝置、噴淋凈化裝置及設置在振動脫水裝置下游的風干裝置，風干裝置包括吸風口，氣體收集裝置包括收集管，收集管上間隔地設置有第一收集口、第二收集口、第三收集口及排氣口，第一收集口與提升運輸裝置連通，第二收集口與外罩連通，第三收集口與吸風口連通，排氣口與噴淋凈化裝置連通。

11、進一步地，噴淋凈化裝置包括噴淋塔、設置在噴淋塔內的第二噴淋管，噴淋凈化裝置還包括殺菌器、過濾器及排氣管，噴淋塔、殺菌器、過濾器及排氣管依次連接，噴淋塔與排氣口連通。

12、應用本實用新型的技術方案，電池放電設備包括：儲液箱及穿刺裝置。儲液箱的內部設置有儲液腔，儲液箱上設置有投料口。儲液腔內容納有水，穿刺裝置設置在儲液腔內，穿刺裝置包括與儲液箱連通的容納箱及設置在容納箱的相對兩側的一對穿刺組件。水能夠進入至容納箱內，其中，容納箱的內部設置有與投料口連通的容納空間，容納空間內能夠容納電池，容納箱內的水能夠浸泡電池，避免后續對電池進行穿刺時電池產生的放熱現象，容納箱的相對兩側均設置有供一對穿刺組件穿過的過孔，一對穿刺組件可移動設置，并具有相互靠近以穿刺電池的擠壓位置及相互遠離以遠離電池的避讓位置。這樣，當一對穿刺組件處于擠壓位置時，電池的相對兩側被刺破，儲液腔內的水從電池的相對兩側進入至電池的內部，電池中的電解液較快地排出，提高了電池進行放電操作的效率。因此，本申請的技術方案有效地解決了相關技術中的電池放電設備放電效率較慢的問題。

技術特征：

1.一種電池放電設備，其特征在于，包括：

2.根據權利要求1所述的電池放電設備，其特征在于，每個所述穿刺組件(22)均包括設置在所述儲液箱(10)的內壁上的第一驅動缸、設置在所述第一驅動缸的第一伸縮桿上的安裝板(221)及設置在所述安裝板(221)上的穿刺針(222)，所述過孔供所述穿刺針(222)穿過，一對所述穿刺組件(22)的第一伸縮桿伸出時帶動一對所述穿刺針(222)相互靠近，一對所述穿刺組件(22)的第一伸縮桿縮回時帶動一對所述穿刺針(222)相互遠離。

3.根據權利要求1所述的電池放電設備，其特征在于，所述容納箱(21)的頂部設置有可開閉所述投料口(11)的蓋板(12)，所述容納箱(21)的底部設置有第一落料口，所述容納箱(21)的底部還設置有可開閉所述第一落料口的封堵件(23)。

4.根據權利要求3所述的電池放電設備，其特征在于，所述封堵件(23)可滑動地設置在所述容納箱(21)的底部，所述電池放電設備還包括設置在所述儲液箱(10)的內壁上的第二驅動缸，所述第二驅動缸的第二伸縮桿與所述封堵件(23)的端部連接，所述第二驅動缸的第二伸縮桿伸縮以帶動所述封堵件(23)滑動。

5.根據權利要求1所述的電池放電設備，其特征在于，所述電池放電設備還包括提升運輸裝置(30)及振動脫水裝置(40)，所述提升運輸裝置(30)的第一端位于所述穿刺裝置(20)的下方，所述振動脫水裝置(40)位于所述提升運輸裝置(30)的第二端的下方，所述振動脫水裝置(40)包括振動機及連接在所述振動機上的第一排水管，所述第一排水管與所述儲液箱(10)連接。

6.根據權利要求5所述的電池放電設備，其特征在于，所述電池放電設備還包括設置在所述振動脫水裝置(40)下游的風干裝置(50)，所述風干裝置(50)包括第一外殼、設置在所述第一外殼內的網鏈輸送帶及設置在所述第一外殼上的吸風口，所述第一外殼上還設置有與所述振動機對應的第二落料口，所述風干裝置(50)還包括設置在所述第一外殼的底壁上的第二排水管，所述第二排水管與所述儲液箱(10)連接。

7.根據權利要求5所述的電池放電設備，其特征在于，所述提升運輸裝置(30)包括第二外殼(31)及設置在所述第二外殼(31)內的提升運輸機，所述第二外殼(31)位于所述穿刺裝置(20)的下方的一端伸入至所述儲液箱(10)內，所述第二外殼(31)的底壁向上傾斜設置，所述第二外殼(31)的底壁上設置有連通所述振動脫水裝置(40)的第三落料口。

8.根據權利要求7所述的電池放電設備，其特征在于，所述第二外殼(31)的頂壁上設置有開口(311)，所述開口(311)對應于所述提升運輸機的上表面，所述電池放電設備還包括位于所述穿刺裝置(20)下游的噴淋降溫裝置(60)，所述噴淋降溫裝置(60)包括與所述儲液箱(10)連通的外罩(61)、設置在所述外罩(61)的內頂壁上的第一噴淋管(62)及設置在所述外罩(61)下方的集液箱(63)，所述第一噴淋管(62)上的噴淋孔位于所述開口(311)的正上方，所述集液箱(63)與所述儲液箱(10)連通，且所述集液箱(63)的底壁相對于所述儲液箱(10)的底壁向上傾斜設置。

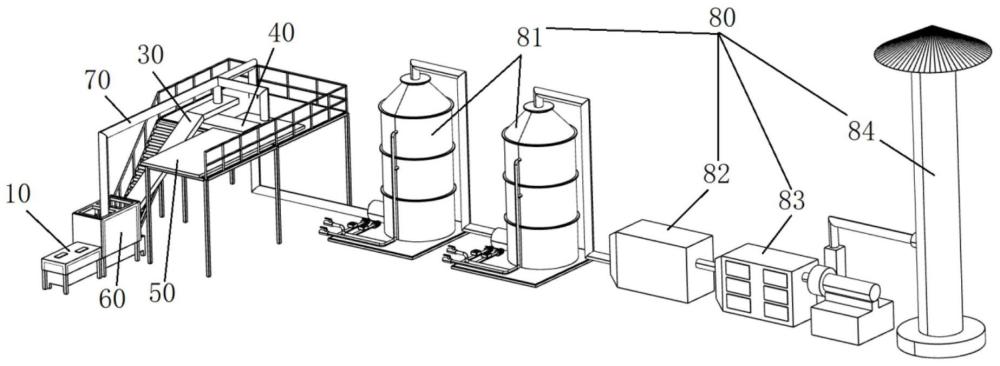

9.根據權利要求8所述的電池放電設備，其特征在于，所述電池放電設備還包括氣體收集裝置(70)、噴淋凈化裝置(80)及設置在所述振動脫水裝置(40)下游的風干裝置(50)，所述風干裝置(50)包括吸風口，所述氣體收集裝置(70)包括收集管(71)，所述收集管(71)上間隔地設置有第一收集口(72)、第二收集口(73)、第三收集口(74)及排氣口(75)，所述第一收集口(72)與所述提升運輸裝置(30)連通，所述第二收集口(73)與所述外罩(61)連通，所述第三收集口(74)與所述吸風口連通，所述排氣口(75)與所述噴淋凈化裝置(80)連通。

10.根據權利要求9所述的電池放電設備，其特征在于，所述噴淋凈化裝置(80)包括噴淋塔(81)、設置在所述噴淋塔(81)內的第二噴淋管，所述噴淋凈化裝置(80)還包括殺菌器(82)、過濾器(83)及排氣管(84)，所述噴淋塔(81)、所述殺菌器(82)、所述過濾器(83)及所述排氣管(84)依次連接，所述噴淋塔(81)與所述排氣口(75)連通。

技術總結
本技術提供了一種電池放電設備，包括：儲液箱，儲液箱的內部設置有儲液腔，儲液箱上設置有投料口；穿刺裝置，設置在儲液腔內，穿刺裝置包括與儲液箱連通的容納箱及設置在容納箱的相對兩側的一對穿刺組件，其中，容納箱的內部設置有與投料口連通的容納空間，容納空間內能夠容納電池，容納箱的相對兩側均設置有供一對穿刺組件穿過的過孔，一對穿刺組件可移動設置，并具有相互靠近以穿刺電池的擠壓位置及相互遠離以遠離電池的避讓位置。本申請的技術方案有效地解決了相關技術中的電池放電設備放電效率較慢的問題。

技術研發人員：徐航,王青山,李世華,范兆宇,羅青山,靳振浩
受保護的技術使用者：衢州華友資源再生科技有限公司
技術研發日：20240410
技術公布日：2025/3/20
