本申請涉及電池，尤其涉及一種電池單體及電池。

背景技術：

1、電池結構中，極耳與端子之間通常會通過轉接片實現連接。

2、傳統的電池結構在合芯后，容易導致極耳插入極片內造成短路。其中，造成極耳插入極片的主要原因在于極耳可活動長度相對于極耳的可活動空間較大，即傳統的電池結構中，極耳的冗余空間不足。

技術實現思路

1、本申請?zhí)峁┝艘环N電池單體及電池，在殼體內部空間不變的情況下，為極耳提供更大的冗余空間。

2、本申請?zhí)峁┝艘环N電池單體，包括殼體、電芯組、蓋板組件及連接片；

3、所述電芯組設置于所述殼體中，所述電芯組包括至少一電芯，任一所述電芯均配置有極耳；

4、所述殼體配置有開口結構，所述蓋板組件設置于所述開口結構，所述蓋板組件包括有極柱；

5、所述連接片設置于所述蓋板組件靠近所述電芯組的一側，所述連接片包括第一連接部和至少一第二連接部，所述至少一第二連接部靠近所述第一連接部的邊緣設置，所述第二連接部遠離所述第一連接部的一端朝遠離所述電芯一側的方向延伸，所述極耳連接于所述至少一第二連接部，所述第一連接部與所述極柱連接。

6、基于以上技術方案，本申請?zhí)峁┑碾姵貑误w中，第二連接部的一端朝遠離電芯一側的方向延伸設置，從而，可在第二連接部靠近電芯組的一側形成更大的空間，為極耳提供更大的冗余空間，降低極耳倒插入電芯主體的可能。

7、在一些可能的實施方式中，所述電芯組包括多個所述電芯；

8、所述連接片包括兩所述第二連接部，兩所述第二連接部分設于所述第一連接部的兩側；

9、其中，一部分所述電芯的所述極耳連接于一所述第二連接部，另一部分所述電芯的所述極耳連接于另一所述第二連接部。

10、在一些可能的實施方式中，所述電芯組包括四個并排設置的所述電芯；

11、其中，相鄰兩所述電芯的所述極耳收攏設置，并連接于一所述第二連接部；

12、其余相鄰兩所述電芯的所述極耳收攏設置，并連接于另一所述第二連接部。

13、在一些可能的實施方式中，所述極耳連接于所述第二連接部靠近所述電芯組的一側。

14、在一些可能的實施方式中，所述極耳翻折至所述第二連接部靠近所述蓋板組件的一側，并連接于所述第二連接部靠近所述蓋板組件的一側。

15、在一些可能的實施方式中，所述第二連接部遠離所述第一連接部一端的側棱設置有圓角。

16、在一些可能的實施方式中，所述第二連接部遠離所述第一連接部一端的表面設置為圓弧面。

17、在一些可能的實施方式中，所述第二連接部包括第一結構段，所述第一結構段的一端朝遠離所述電芯的方向延伸；所述第一結構段由所述第二連接片的邊緣向遠離所述電芯的一側折彎形成，并形成有折彎角α，其中，0°＜α＜90°。

18、在一些可能的實施方式中，所述第一結構段靠近所述第一連接部的一端銜接有過渡段，所述過渡段遠離所述蓋板組件的一側為弧面。

19、另外，本申請還提供了一種電池，包括如上各實施方式中提供的所述電池單體。

技術特征：

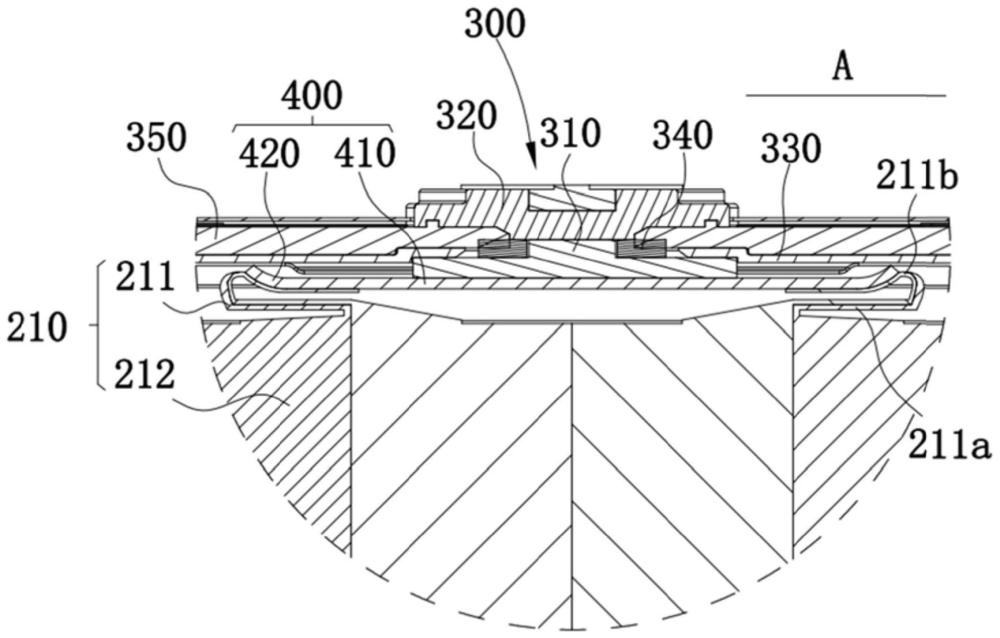

1.一種電池單體，其特征在于，包括殼體(100)、電芯組(200)、蓋板組件(300)及連接片(400)；

2.根據權利要求1所述的電池單體，其特征在于，所述電芯組(200)包括多個所述電芯(210)；

3.根據權利要求2所述的電池單體，其特征在于，所述電芯組(200)包括四個并排設置的所述電芯(210)；

4.根據權利要求1至3任一項所述的電池單體，其特征在于，所述極耳(211)連接于所述第二連接部(420)靠近所述電芯組(200)的一側。

5.根據權利要求1至3任一項所述的電池單體，其特征在于，所述極耳(211)翻折至所述第二連接部(420)靠近所述蓋板組件(300)的一側，并連接于所述第二連接部(420)靠近所述蓋板組件(300)的一側。

6.根據權利要求5所述的電池單體，其特征在于，所述第二連接部(420)遠離所述第一連接部(410)一端的側棱設置有圓角(421)。

7.根據權利要求5所述的電池單體，其特征在于，所述第二連接部(420)遠離所述第一連接部(410)一端的表面設置為圓弧面(422)。

8.根據權利要求1所述的電池單體，其特征在于，所述第二連接部(420)包括第一結構段(4201)，所述第一結構段(4201)的一端朝遠離所述電芯(210)的方向延伸；所述第一結構段(4201)由第二連接部(420)的邊緣向遠離所述電芯(210)的一側折彎形成，并形成有折彎角α，其中，0°＜α＜90°。

9.根據權利要求8所述的電池單體，其特征在于，所述第一結構段(4201)靠近所述第一連接部(410)的一端銜接有過渡段(4203)，所述過渡段(4203)遠離所述蓋板組件(300)的一側為弧面。

10.一種電池，其特征在于，包括如權利要求1至9任一項所述的電池單體。

技術總結
本申請公開了一種電池單體及電池，涉及電池技術領域。電池單體包括殼體、電芯組、蓋板組件及連接片；電芯組設置于所述殼體中，所述電芯組包括至少一電芯，任一所述電芯均配置有極耳；殼體配置有開口結構，蓋板組件設置于開口結構，蓋板組件包括有極柱；連接片設置于蓋板組件靠近電芯組的一側，連接片包括第一連接部和至少一第二連接部，至少一第二連接部靠近第一連接部的邊緣設置，第二連接部遠離第一連接部的一端朝遠離電芯一側的方向延伸，極耳連接于至少一第二連接部。本申請?zhí)峁┑碾姵貑误w在殼體內部空間不變的情況下，為極耳提供更大的冗余空間。

技術研發人員：張猛,王洋,楊偉
受保護的技術使用者：欣旺達動力科技股份有限公司
技術研發日：20240410
技術公布日：2025/3/20
