本技術涉及晶圓存儲，具體為一種半導體晶圓石英舟。

背景技術：

1、石英舟又名石英玻璃，石英玻璃是以含二氧化硅物質，如水晶、硅石，四氧化硅為原料高溫熔制而成?，其二氧化硅含量比普通玻璃高得多，一般石英玻璃二氧化硅含量在99.999％，石英玻璃具有優異的光學性能，不僅可見光透光度特別好，而且透紫外線，紅外線，石英玻璃是良好的耐酸材料。

2、現有的可參考公告號為：cn214099605u的中國實用新型專利，其公開了一種半導體晶圓石英舟，包括底板和半導體晶圓石英舟本體，所述底板的頂面開設有兩個對稱分布的滑槽，滑槽內均滑動連接有兩個滑塊，相鄰的兩個滑塊的頂面均固定連接有與底板頂面滑動連接的安裝板，安裝板的頂面設置有定位機構和抵緊機構，抵緊機構上放置有半導體晶圓石英舟本體，底板的頂面兩端均固定連接有對稱分布的伸縮桿。該實用新型，本裝置能夠利用定位機構和抵緊機構將半導體晶圓石英舟本體在載物板上進行抵緊，并利用轉動電機對其進行轉動，從而配合海綿塊對半導體晶圓石英舟本體的內壁進行刮拭清潔，較為方便，從而為半導體晶圓石英舟本體的使用帶來一定的便捷。

3、現有的晶圓石英舟一般為固定的四根開槽石英柱來限制晶圓的位置，這種方式僅能夠?qū)A起到支撐作用，在移動的過程中晶圓可能會從石英柱的凹槽內顛出，同時現有的晶圓石英舟為開放式結構，空氣中的灰塵可能會附著在晶圓表面。

技術實現思路

1、（一）解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種半導體晶圓石英舟，具備避免灰塵附著在晶圓表面，并且能夠在移動過程中限制晶圓位置等優點，解決了上述技術問題。

3、（二）技術方案

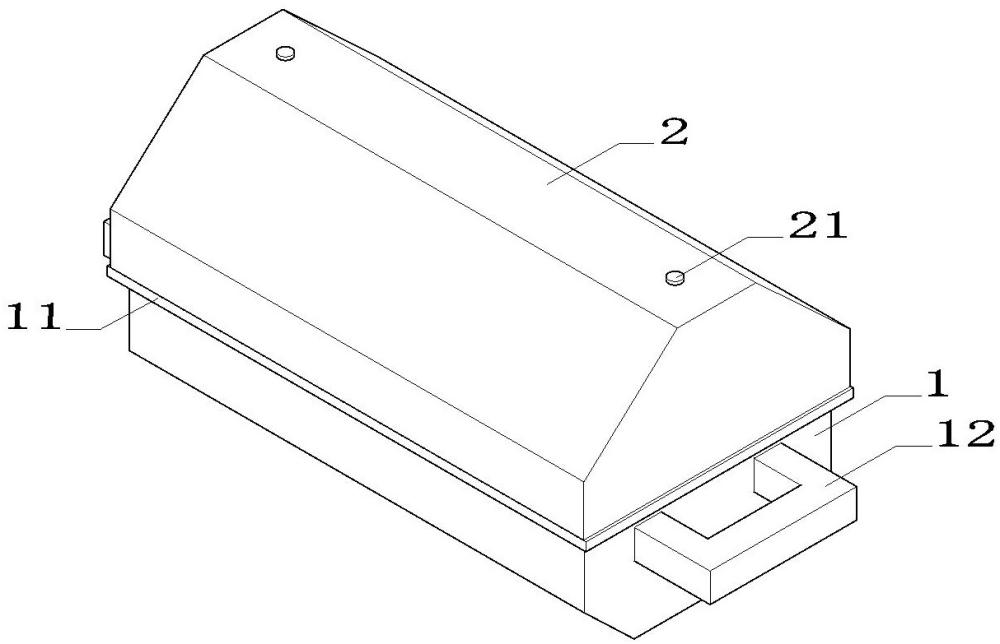

4、為實現上述目的，本實用新型提供如下技術方案：一種半導體晶圓石英舟，包括：限位框，所述限位框的外側固定安裝有限位環，所述限位框的前側固定安裝有把手，所述限位框的內部固定安裝有限位塊，所述限位塊的表面固定安裝有橡膠墊，所述限位框的內部活動安裝有限位板，所述限位板的上方穿插安裝有限位柱，所述限位板的下方穿插安裝有支撐柱，所述限位框的上方嵌合安裝有頂蓋，所述頂蓋的上方穿插安裝有連接柱，所述連接柱的外側穿插安裝有下壓彈簧，所述連接柱的下端固定安裝有連接塊，所述連接塊的內部穿插安裝有下壓柱；所述限位框能夠?qū)A起到保護作用。

5、作為本實用新型的優選技術方案，所述限位環固定安裝于限位框外側立面的上方，所述限位環的頂面與頂蓋的底面接觸，所述把手以限位框的中心為基準前后鏡像對稱安裝于限位框的前后兩側立面的中心；所述限位環能夠?qū)斏w起到支撐作用。

6、作為本實用新型的優選技術方案，所述限位塊的后側立面上端為坡面結構，所述橡膠墊固定安裝于限位塊坡面結構以及后側立面外側，所述限位塊以限位框的中心為基準前后鏡像對稱安裝于限位框內腔的底面；所述限位塊能夠限制限位板的位置。

7、作為本實用新型的優選技術方案，所述限位板以限位柱的中心為基準前后對稱安裝于限位柱的前后兩端，所述限位板與橡膠墊接觸，所述限位柱以限位板的中心為基準左右鏡像對稱安裝于限位板上端的左右兩側；所述限位板能夠限制限位柱與支撐柱的位置。

8、作為本實用新型的優選技術方案，所述限位板左右兩側限位柱的凹槽結構相對，所述支撐柱以限位板的中心為基準左右對稱安裝于限位板的下端，且支撐柱的凹槽結構指向限位板的中心；所述支撐柱能夠?qū)A起到支撐作用。

9、作為本實用新型的優選技術方案，所述頂蓋與限位框之間構成滑動連接，所述連接柱以頂蓋的中心為基準前后對稱安裝于頂蓋的前后兩側，所述連接柱于頂蓋之間構成滑動連接；所述連接柱能夠限制下壓彈簧的位置。

10、作為本實用新型的優選技術方案，所述下壓柱以連接塊的中心為基準左右對稱安裝于連接塊的左右兩側，所述下壓柱的凹槽結構指向限位板的中心；所述下壓柱能夠限制晶圓的位置。

11、與現有技術相比，本實用新型提供了一種半導體晶圓石英舟，具備以下有益效果：

12、1、本實用新型通過下壓彈簧的設置，下壓彈簧穿插安裝于連接柱的外側，下壓彈簧的上端與頂蓋內腔的頂面，同時下壓彈簧的下端與連接塊接觸，晶圓在放置于支撐柱上方時，晶圓會受到支撐柱的支撐，同時晶圓的兩側會位于限位柱的凹槽內，在頂蓋穿插安裝于限位框的上方時下壓柱的凹槽會與晶圓接觸，連接塊的位置會被晶圓限制，在頂蓋向下移動與限位環接觸時，下壓彈簧會在晶圓的支撐以及頂蓋的重力作用下收縮，通過下壓彈簧收縮時的反作用力限制晶圓的位置，從而避免晶圓在移動的過程中上下移動。

13、2、本實用新型通過限位框的設置，限位框的內部以限位框的中心為基準前后鏡像對稱安裝有限位塊，限位柱與支撐柱能夠限制限位板的位置，使限位板位于限位塊之間的位置，同時頂蓋嵌合安裝于限位框的頂端，這種方式能夠使晶圓在限制于支撐柱上方后位于限位框的內部，同時頂蓋能夠阻擋外部灰塵進入限位框的內部，以避免灰塵附著于晶圓的表面。

技術特征：

1.一種半導體晶圓石英舟，其特征在于，包括：

2.根據權利要求1所述的一種半導體晶圓石英舟，其特征在于：

3.根據權利要求1所述的一種半導體晶圓石英舟，其特征在于：

4.根據權利要求1所述的一種半導體晶圓石英舟，其特征在于：

5.根據權利要求1所述的一種半導體晶圓石英舟，其特征在于：

6.根據權利要求1所述的一種半導體晶圓石英舟，其特征在于：

7.根據權利要求1所述的一種半導體晶圓石英舟，其特征在于：

技術總結
本技術涉及晶圓存儲技術領域，且公開了一種半導體晶圓石英舟。該一種半導體晶圓石英舟包括：限位框，所述限位框的外側固定安裝有限位環，所述限位框的前側固定安裝有把手，所述限位框的內部固定安裝有限位塊，所述限位塊的表面固定安裝有橡膠墊，所述限位框的內部活動安裝有限位板，晶圓在放置于支撐柱上方時，晶圓會受到支撐柱的支撐，同時晶圓的兩側會位于限位柱的凹槽內，在頂蓋穿插安裝于限位框的上方時下壓柱的凹槽會與晶圓接觸，連接塊的位置會被晶圓限制，在頂蓋向下移動與限位環接觸時，下壓彈簧會在晶圓的支撐以及頂蓋的重力作用下收縮，通過下壓彈簧收縮時的反作用力限制晶圓的位置，從而避免晶圓在移動的過程中上下移動。
