本發明涉及污水處理，特別是涉及一種零碳排放耐低溫的養殖尾水治理系統及方法。

背景技術：

1、目前，城鎮生活污水、工業污水處理已取得顯著成效，農業面源成為水體污染的主要因素。隨著水產養殖業的迅速發展，在集約化和高密度的養殖過程中，大量殘餌、糞便等排入水體，遠遠超出水環境自凈能力，養殖尾水排放問題日益凸顯，威脅水產品安全，破壞水生態環境，嚴重制約區域水環境質量提升。

2、《中國漁業統計年鑒》數據顯示，截至2022年，全國水產養殖面積達7107.50千公頃?！兜诙稳珖廴驹雌詹楣珗蟆窋?shù)據顯示，水產養殖業的主要污染物質是有機物、氮和磷。2017年，我國水產養殖業分布在全國2843個區縣，化學需氧量、氨氮、總氮和總磷的年排放量分別為66.60萬噸、2.23萬噸、9.91萬噸和1.61萬噸，分別是工業源相應污染物排放量的0.73倍、0.50倍、0.64倍、2.03倍，其中總磷排放量已達到工業源的2倍。一般來說，養殖尾水污染物主要來自水產品自身排污物、水產養殖飼料、漁藥等投入品殘留、養殖水體微生物、漁業水域來水等，主要包括氨氮、亞硝酸鹽、有機物、磷以及污損生物等。據研究，水產養殖投喂的飼料中，僅有約20-25%的蛋白質被吸收用于水產品的生長，余下部分則大多以糞便和代謝形式排入水環境。

3、“三池兩壩”作為應用廣泛的池塘養殖尾水生態處理工藝，具有減少化學藥劑使用、穩定性和可控性高的優點，但是該模式對水質的要求較高，對于一些高濃度有機物廢水處理效果較差，冬季低溫處理效果差，在水產養殖密度較大的情況下應用受到限制。其次，該模式尾水處理設施面積不低于養殖總面積的8%-10%，實際占比多為15%，占地面積大，曝氣能耗高，運行成本普遍偏高。

4、現有專利cn116813074a公開了一種基于mabr強化型三池兩壩的水產養殖尾水治理工藝，包括沉淀區、第一過濾區、mabr生物膜凈化區，第二過濾區以及生態凈化區，mabr生物膜凈化區能夠凈化尾水中的大部分cod，同時消減部分的總氮、總磷指標，生態凈化區，進一步消減尾水中的懸浮物、cod?，F(xiàn)有專利cn219239455u公開了一種加強型三池兩壩水產養殖尾水處理系統，包括依次連接的人工濕地、沉淀池、曝氣池、生物凈化池和潔水池；現有專利cn217103254u公開了一種三池兩壩式養殖尾水生態處理系統，包括有依次連接的水生動物過濾池、第一過渡池、水生植物過濾池、第二過渡池、混合過濾池。然而現有技術系統中“三池兩壩”模式中尾水處理設施面積占比高達15%，曝氣能耗高，運行需要較高的技術和管理水平，運行成本約2000-3000元/畝，且冬季處理效率低下，景觀效果差。

5、因此，亟需研發一種零碳排放耐低溫的養殖尾水治理系統及方法，減少凈化設施的占地面積，降低成本，實現冬季低溫水產養殖尾水中污染物的高效處理。

技術實現思路

1、本發明針對上述技術問題，克服現有技術的缺點，提供一種零碳排放耐低溫的養殖尾水治理系統及方法，將曝氣與生態凈化單元集合于一體，替代曝氣池與生態凈化池，顯著節省占地面積，其中mb-dsbr模塊采用“無泡+有泡”耦合曝氣，將移動式生物膜反應器與富氧分離生物膜反應器近場耦合，降低填料的使用密度，提高傳統移動式生物膜反應器的o2利用率。

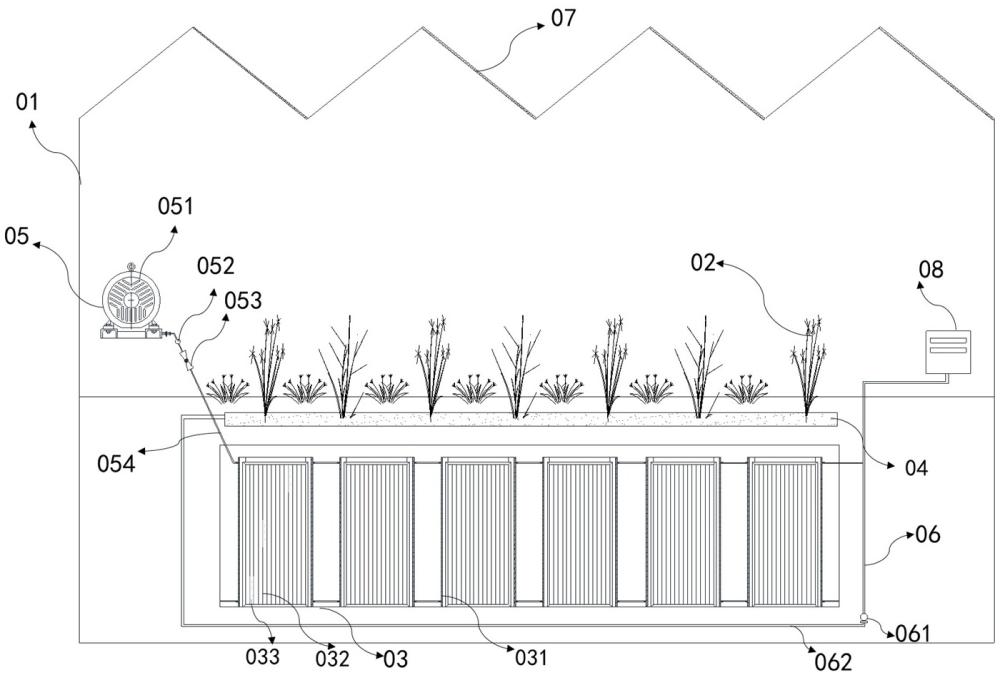

2、第一方面，本發明提供了一種零碳排放耐低溫的養殖尾水治理系統，包括池體及由上至下設置于該池體中的植物模塊、填料模塊、mb-dsbr模塊，所述植物模塊位于填料模塊上方并通過根系與其連接，所述mb-dsbr模塊位于填料模塊下方，其中，所述mb-dsbr模塊浸沒于池體的尾水中并對填料模塊下方的水體進行曝氣，且填料模塊的至少部分浸沒于池體的尾水中，所述養殖尾水治理系統還包括有包裹設置于池體外的節能日光溫室模塊，使所述植物模塊暴露于節能日光溫室模塊的溫室環境內，首先mb-dsbr（膜生物反應器-溶解氧選擇性生物反應器）模塊利用中空纖維膜絲進行高效的固液分離，并對尾水進行曝氣處理，提高了水中氧氣含量，有利于微生物降解有機污染物，提升了水質凈化效率，節能日光溫室模塊為植物模塊提供了適宜的生長環境，即使在寒冷季節也能維持植物模塊在填料模塊上的正常生長，保證了系統的穩定運行。

3、進一步的，所述mb-dsbr模塊包括布設于池體內的膜架以及與其連接的膜組件，所述膜組件包括中空纖維膜絲，且中空纖維膜絲的表面微孔孔徑不大于1nm。

4、進一步的，還包括有為mb-dsbr模塊供氣的供氣模塊，所述供氣模塊包括羅茨風機及與其輸出端連接的進氣管道，且進氣管道與mb-dsbr模塊的進氣口連接。

5、進一步的，所述填料模塊的外層由低碳鋼絲或包覆pvc的鋼絲編織成具有容納空間的網狀體，且網狀體內部填充土壤和基質填料，這些材料可以促進植物根系的發展并提供必要的營養元素，同時基質本身也可以吸附和分解水中的有害物質，實現資源的循環利用。

6、進一步的，所述基質填料包括石灰石、火山巖和陶粒中的一種或多種。

7、進一步的，所述節能日光溫室模塊包括溫室主體及與其連接的光伏發電模塊。

8、進一步的，所述光伏發電模塊包括光伏發電板及與其連接的控制器和蓄電池，所述光伏發電板采用多晶硅或非晶硅的雙面雙玻光伏組件。

9、進一步的，所述植物模塊包括景觀植物、挺水植物和浮葉植物中的至少一種。

10、進一步的，所述景觀植物包括美人蕉，所述挺水植物包括茭白、慈姑、鳶尾、花葉蘆竹、黃菖蒲、再力花、水芹中的至少一種，所述浮葉植物包括銅錢草、睡蓮、菱、芡實、荇菜中的至少一種。

11、第二方面，本發明還提供了一種零碳排放耐低溫的養殖尾水治理方法，使用第一方面中任一項所述的養殖尾水治理系統，還包括將待處理尾水排放至池體中，使尾水浸沒所述mb-dsbr模塊，且使填料模塊的至少部分浸沒于池體的尾水中，利用所述mb-dsbr模塊對填料模塊下方的水體進行曝氣，并使填料模塊上方的植物模塊位于節能日光溫室模塊的溫室環境內成長。

12、本發明的有益效果是：

13、（1）本發明提供的零碳排放耐低溫的養殖尾水治理系統，將“三池兩壩”中的曝氣與生態凈化單元集合于一體，替代曝氣池與生態凈化池，顯著節省占地面積，其中mb-dsbr模塊采用“無泡+有泡”耦合曝氣，將移動式生物膜反應器與富氧分離生物膜反應器近場耦合，降低填料的使用密度，提高傳統移動式生物膜反應器的o2利用率，降低能耗，減少運行費用；

14、（2）本發明利用中空纖維膜絲進行高效的固液分離，并對尾水進行曝氣處理，提高了水中氧氣含量，有利于微生物降解有機污染物，提升了水質凈化效率，同時采用光伏溫室結構，增強保溫效果，有利于植物模塊在填料模塊上的生長，提高冬季處理效率，實現水產養殖尾水污染物的深度高效處理，同時在mb-dsbr模塊周邊投放生物調理菌群，實現系統的快速啟動；

15、（3）本發明系統內部各組件結構合理且易于安裝和運維，投入成本低，可根據具體的養殖現狀及水質情況進行針對性調整與優化，適用性強，提升景觀效果，踐行公園城市理念，增強公眾的接受程度，縮小緩沖區及影響范圍；同時采用光伏發電，減少系統能耗，降低運行成本，集低碳、環保、節能、科技于一體，實現零碳排放。
