本技術涉及導電端子領域技術，尤其是指一種防觸手絕緣帽一體注塑防轉結構。

背景技術：

1、汽車是人們出行的非常常見的一種交通工具，隨著科學技術的高速發展，汽車也在逐漸地進步，新能源汽車逐漸出現在大眾的視野中，成為現代年輕人出行的代步工具，但是新能源汽車需要進行充電，充電時就會使用到充電槍。受政策影響及環保需求，新能源汽車正在高速普及中。近些年隨著新能源汽車電池技術的發展以及對新能源汽車充電速度的需求，新能源汽車充電槍的充電倍率不斷提升，對充電槍的制作要求也在不斷地在提升。

2、導電端子是充電槍中重要組成零部件，其起著傳輸電流的作用，為了使用安全，避免使用者的手觸碰而引發觸電情況，現有充電槍之導電端子的前端均設置有防觸手絕緣帽。現有技術中，該導電端子的前端具有防脫機構，該防觸手絕緣帽注塑成型固定在導電端子的前端，防觸手絕緣帽與防脫機構成型固定在一起；然而，這種結構的防觸手絕緣帽相對導電端子容易發生轉動，結構不牢固。因此，有必要研究一種方案以解決上述問題。

技術實現思路

1、有鑒于此，本實用新型針對現有技術存在之缺失，其主要目的是提供一種防觸手絕緣帽一體注塑防轉結構，其能有效解決現有之防觸手絕緣帽相對導電端子容易發生轉動的問題。

2、為實現上述目的，本實用新型采用如下之技術方案：

3、一種防觸手絕緣帽一體注塑防轉結構，包括有導電端子以及防觸手絕緣帽；該導電端子的前端具有防脫機構，該防觸手絕緣帽注塑成型固定在導電端子的前端，防觸手絕緣帽與防脫機構成型固定在一起；該導電端子的前端具有防轉機構，該防轉機構與防觸手絕緣帽成型固定在一起。

4、作為一種優選方案，所述導電端子的前端面凹設有凹孔，該防脫機構和防轉機構均位于凹孔內。

5、作為一種優選方案，所述防脫機構為防脫內槽，其于凹孔的內側壁凹陷形成。

6、作為一種優選方案，所述防轉機構為防轉凹槽或者防轉扁位，其于形成于凹孔的內側壁上。

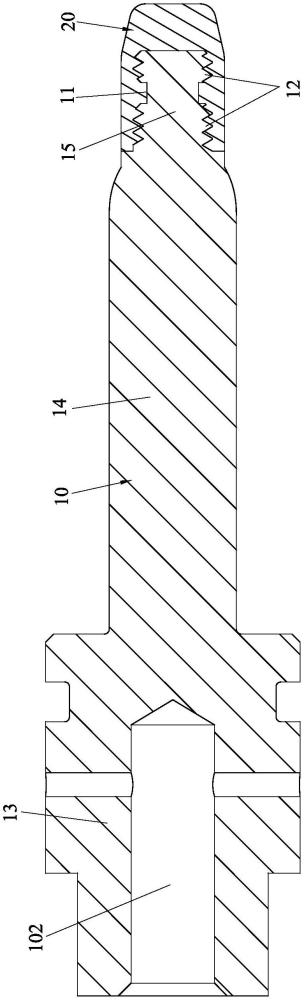

7、作為一種優選方案，所述防轉機構為防轉內螺紋，其形成于凹孔的內側壁上。

8、作為一種優選方案，所述導電端子的前端面向前凸設有凸柱，該防脫機構和防轉機構均位于凸柱的外側壁上，結構簡單，制作容易。

9、作為一種優選方案，所述防脫機構為防脫外槽，其于凸柱的外側壁凹陷形成，結構簡單，制作容易。

10、作為一種優選方案，所述防轉機構為防轉外螺紋，其形成于凸柱的外側壁上，結構簡單，制作容易。

11、本實用新型與現有技術相比具有明顯的優點和有益效果，具體而言，由上述技術方案可知：

12、通過在導電端子的前端進一步設置防轉機構，并且防轉機構與防觸手絕緣帽成型固定在一起，配合利用防脫機構和防轉機構，有效防止防觸手絕緣帽相對導電端子容易發生轉動和脫離，使防觸手絕緣帽與導電端子結合更加的牢固，提升產品使用性能，延長產品使用壽命。

13、為更清楚地闡述本實用新型的結構特征和功效，下面結合附圖與具體實施例來對本實用新型進行詳細說明。

技術特征：

1.一種防觸手絕緣帽一體注塑防轉結構，包括有導電端子以及防觸手絕緣帽；該導電端子的前端具有防脫機構，該防觸手絕緣帽注塑成型固定在導電端子的前端，防觸手絕緣帽與防脫機構成型固定在一起；其特征在于：該導電端子的前端具有防轉機構，該防轉機構與防觸手絕緣帽成型固定在一起。

2.根據權利要求1所述的防觸手絕緣帽一體注塑防轉結構，其特征在于：所述導電端子的前端面凹設有凹孔，該防脫機構和防轉機構均位于凹孔內。

3.根據權利要求2所述的防觸手絕緣帽一體注塑防轉結構，其特征在于：所述防脫機構為防脫內槽，其于凹孔的內側壁凹陷形成。

4.根據權利要求2所述的防觸手絕緣帽一體注塑防轉結構，其特征在于：所述防轉機構為防轉凹槽或者防轉扁位，其于形成于凹孔的內側壁上。

5.根據權利要求2所述的防觸手絕緣帽一體注塑防轉結構，其特征在于：所述防轉機構為防轉內螺紋，其形成于凹孔的內側壁上。

6.根據權利要求1所述的防觸手絕緣帽一體注塑防轉結構，其特征在于：所述導電端子的前端面向前凸設有凸柱，該防脫機構和防轉機構均位于凸柱的外側壁上。

7.根據權利要求6所述的防觸手絕緣帽一體注塑防轉結構，其特征在于：所述防脫機構為防脫外槽，其于凸柱的外側壁凹陷形成。

8.根據權利要求6所述的防觸手絕緣帽一體注塑防轉結構，其特征在于：所述防轉機構為防轉外螺紋，其形成于凸柱的外側壁上。

技術總結
本技術公開一種防觸手絕緣帽一體注塑防轉結構，包括有導電端子以及防觸手絕緣帽；該導電端子的前端具有防脫機構，該防觸手絕緣帽注塑成型固定在導電端子的前端，防觸手絕緣帽與防脫機構成型固定在一起；該導電端子的前端具有防轉機構，該防轉機構與防觸手絕緣帽成型固定在一起。通過在導電端子的前端進一步設置防轉機構，并且防轉機構與防觸手絕緣帽成型固定在一起，配合利用防脫機構和防轉機構，有效防止防觸手絕緣帽相對導電端子容易發生轉動和脫離，使防觸手絕緣帽與導電端子結合更加的牢固，提升產品使用性能，延長產品使用壽命。

技術研發人員：盧益霞,劉冠琦,王敏
受保護的技術使用者：東莞市諾溢銘實業有限公司
技術研發日：20240617
技術公布日：2025/4/28
