本公開涉及一種繼電器。

背景技術：

1、繼電器是一種電子控制器件，其具有控制系統(又稱輸入回路)和被控制系統(又稱輸出回路)，繼電器通常應用于自動控制電路中，其實際上是一種利用較小電流控制較大電流的“自動開關”。因此，繼電器在電路中能夠起到自動調節、安全保護、轉換電路等作用。

2、高壓直流繼電器是繼電器的一種，在現有的高壓直流繼電器的設計方案中，繼電器的外殼上設置有安裝部，安裝部用于繼電器的整體安裝，然而當安裝部與繼電器的低壓側引出結構(例如輔助引出結構和線圈引出結構)位于外殼的同一壁面時，會造成外殼安裝與低壓側連接的相互干涉，影響繼電器的整體安裝效果和低壓側引出結構與外部設備的有效連接。

技術實現思路

1、本公開的一個主要目的在于克服上述現有技術的至少一種缺陷，提供一種能夠保證低壓側電路連接與產品整體安裝互不影響的繼電器。

2、為實現上述目的，本公開采用如下技術方案：

3、根據本公開的一個方面，提供一種繼電器，其中，包括外殼、主接觸組件、輔助接觸組件、磁路部分以及安裝部；所述主接觸組件部分設置于所述外殼中，其包括主靜觸頭；所述輔助接觸組件部分設置于所述外殼中，其包括輔助引出結構；所述磁路部分部分設置于所述外殼中，其包括線圈組件，所述線圈組件包括線圈，所述線圈連接有線圈引出結構；所述安裝部設置于所述外殼的外表面；其中，所述線圈引出結構和所述輔助引出結構由所述外殼的同側引出，所述線圈引出結構和所述輔助引出結構為所述繼電器的低壓側引出結構，所述主靜觸頭和所述低壓側引出結構分別由所述外殼的不同側引出，所述安裝部與所述主靜觸頭的引出部分和所述低壓側引出結構的引出部分位于所述外殼的不同側。

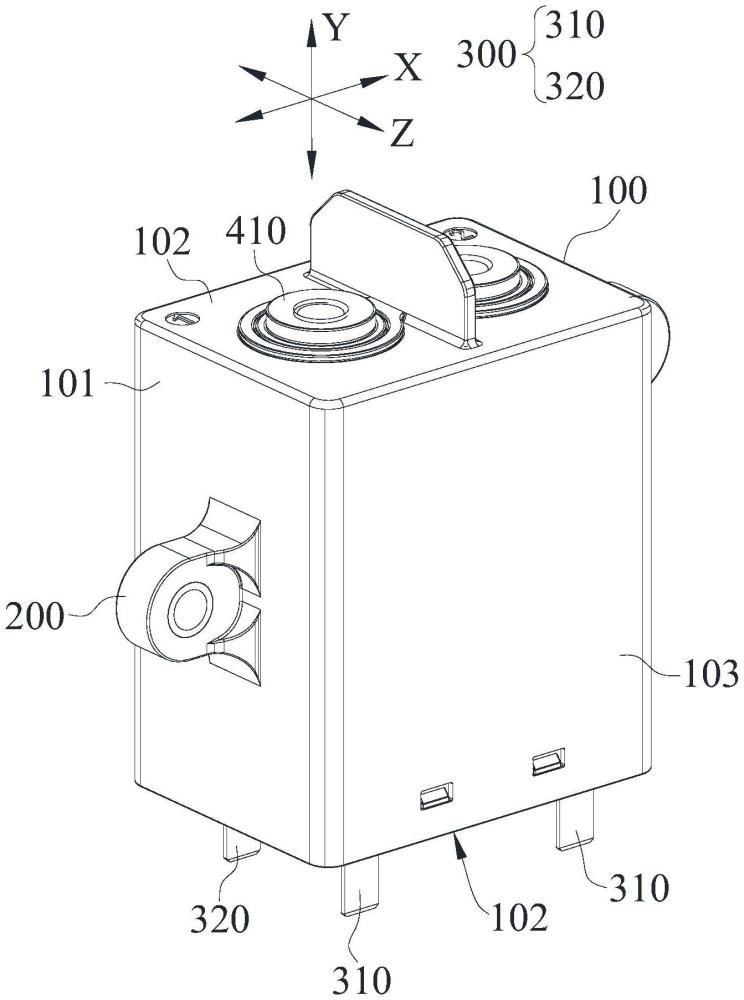

4、根據本公開的其中一個實施方式，所述外殼為方殼結構，并具有兩個第一壁、兩個第二壁以及兩個第三壁，兩個所述第一壁沿第一方向間隔布置，兩個所述第二壁沿第二方向間隔布置，所述第二方向垂直于所述第一方向，兩個所述第三壁沿第三方向間隔布置，所述第三方向垂直于所述第一方向且垂直于所述第二方向；其中，至少一個所述第一壁設置有所述安裝部。

5、根據本公開的其中一個實施方式，所述繼電器包括至少兩個所述安裝部，兩個所述安裝部分別設置于兩個所述第一壁的外表面。

6、根據本公開的其中一個實施方式，所述低壓側引出結構由一個所述第二壁引出，所述主靜觸頭由另一個所述第二壁引出。

7、根據本公開的其中一個實施方式，沿所述第二方向，兩個所述安裝部錯開布置。

8、根據本公開的其中一個實施方式，沿所述第三方向，所述安裝部位于所述第一壁的外表面的中部區域。

9、根據本公開的其中一個實施方式，所述主靜觸頭由一個所述第二壁引出，所述低壓側引出結構由一個所述第三壁引出。

10、根據本公開的其中一個實施方式，沿所述第三方向，所述安裝部靠近用于供所述低壓側引出結構引出的所述第三壁設置。

11、根據本公開的其中一個實施方式，沿所述第二方向，所述安裝部位于所述第一壁的外表面的中部區域。

12、根據本公開的其中一個實施方式，所述繼電器包括兩個所述安裝部，兩個所述安裝部分別設置于兩個所述第一壁的外表面；其中，沿所述第二方向，兩個所述安裝部的位置相對應。

13、根據本公開的其中一個實施方式，所述外殼包括第一殼體以及第二殼體，所述第一殼體為罩狀結構并具有端壁和側壁，所述端壁為所述第一殼體在所述第二方向上的一端壁面，且所述端壁為引出有所述主靜觸頭的所述第二壁，所述第一殼體在所述第二方向上的另一端為開口，所述第二殼體設置于所述開口；其中，所述第一殼體包括本體及裝配板，所述本體于所述側壁開設有缺口，所述缺口連通于所述開口，所述裝配板設置于所述缺口而作為所述側壁的一部分；其中，所述低壓側引出結構裝配于所述裝配板，并由所述裝配板引出。

14、根據本公開的其中一個實施方式，所述端壁和所述側壁為一體結構。

15、根據本公開的其中一個實施方式，所述主接觸組件包括兩個所述主靜觸頭，所述主接觸組件還包括主動觸片，所述主動觸片的兩端分別與兩個所述主靜觸頭接觸或分離。

16、由上述技術方案可知，本公開提出的繼電器的優點和積極效果在于：

17、本公開提出的繼電器包括外殼、安裝部以及主靜觸頭和低壓側引出結構；低壓側引出結構包括線圈引出結構和輔助引出結構，線圈引出結構和輔助引出結構由外殼的同側引出，主靜觸頭和低壓側引出結構分別由外殼的不同側引出，安裝部設置于外殼的外表面，并與主靜觸頭的引出部分和低壓側引出結構的引出部分位于外殼的不同側。通過上述結構設計，本公開將繼電器的安裝部與主靜觸頭的引出部分和低壓側引出結構的引出部分分別設置于殼體的不同側，據此避免外殼安裝與高、低壓側連接的相互干涉，保證繼電器的整體安裝效果和高、低壓側引出結構與外部設備的有效連接。

技術特征：

1.一種繼電器，其特征在于，包括：

2.根據權利要求1所述的繼電器，其特征在于，所述外殼為方殼結構，并具有兩個第一壁、兩個第二壁以及兩個第三壁，兩個所述第一壁沿第一方向間隔布置，兩個所述第二壁沿第二方向間隔布置，所述第二方向垂直于所述第一方向，兩個所述第三壁沿第三方向間隔布置，所述第三方向垂直于所述第一方向且垂直于所述第二方向；其中，至少一個所述第一壁設置有所述安裝部。

3.根據權利要求2所述的繼電器，其特征在于，所述繼電器包括至少兩個所述安裝部，兩個所述安裝部分別設置于兩個所述第一壁的外表面。

4.根據權利要求3所述的繼電器，其特征在于，所述低壓側引出結構由一個所述第二壁引出，所述主靜觸頭由另一個所述第二壁引出。

5.根據權利要求4所述的繼電器，其特征在于，沿所述第二方向，兩個所述安裝部錯開布置。

6.根據權利要求2所述的繼電器，其特征在于，沿所述第三方向，所述安裝部位于所述第一壁的外表面的中部區域。

7.根據權利要求2所述的繼電器，其特征在于，所述主靜觸頭由一個所述第二壁引出，所述低壓側引出結構由一個所述第三壁引出。

8.根據權利要求7所述的繼電器，其特征在于，沿所述第三方向，所述安裝部靠近用于供所述低壓側引出結構引出的所述第三壁設置。

9.根據權利要求7所述的繼電器，其特征在于，沿所述第二方向，所述安裝部位于所述第一壁的外表面的中部區域。

10.根據權利要求7所述的繼電器，其特征在于，所述繼電器包括兩個所述安裝部，兩個所述安裝部分別設置于兩個所述第一壁的外表面；其中，沿所述第二方向，兩個所述安裝部的位置相對應。

11.根據權利要求7所述的繼電器，其特征在于，所述外殼包括第一殼體以及第二殼體，所述第一殼體為罩狀結構并具有端壁和側壁，所述端壁為所述第一殼體在所述第二方向上的一端壁面，且所述端壁為引出有所述主靜觸頭的所述第二壁，所述第一殼體在所述第二方向上的另一端為開口，所述第二殼體設置于所述開口；其中，所述第一殼體包括本體及裝配板，所述本體于所述側壁開設有缺口，所述缺口連通于所述開口，所述裝配板設置于所述缺口而作為所述側壁的一部分；其中，所述低壓側引出結構裝配于所述裝配板，并由所述裝配板引出。

12.根據權利要求11所述的繼電器，其特征在于，所述端壁和所述側壁為一體結構。

13.根據權利要求1所述的繼電器，其特征在于，所述主接觸組件包括兩個所述主靜觸頭，所述主接觸組件還包括主動觸片，所述主動觸片的兩端分別與兩個所述主靜觸頭接觸或分離。

技術總結
本公開提出一種繼電器，其包括外殼、主靜觸頭和低壓側引出結構、安裝部；低壓側引出結構包括線圈引出結構和輔助引出結構，線圈引出結構和輔助引出結構由外殼的同側引出，主靜觸頭和低壓側引出結構分別由外殼的不同側引出；安裝部設置于外殼的外表面，安裝部與主靜觸頭的引出部分和低壓側引出結構的引出部分位于外殼的不同側。通過上述結構設計，本公開將繼電器的安裝部與高壓側引出結構的引出部分和低壓側引出結構的引出部分分別設置于殼體的不同側，據此避免外殼安裝與高、低壓側連接的相互干涉，保證繼電器的整體安裝效果和高、低壓側引出結構與外部設備的有效連接。

技術研發人員：陳煒鵬,吳祝雄,代文廣,鐘叔明,陳松生
受保護的技術使用者：廈門宏發電力電器有限公司
技術研發日：20240619
技術公布日：2025/4/28
