本發明涉及水處理，尤其涉及一種氯堿工業鹽水系統中硫酸根處理裝置。

背景技術：

1、在氯堿工業中，鹽水系統中的硫酸根處理是一個重要的工藝環節，硫酸根的存在會對后續工藝產生不利影響，例如導致結垢、腐蝕或降低設備效率等，離子交換器是一種用于分離、提純或軟化水的設備，其核心原理是利用離子交換樹脂的特性，通過離子交換反應去除水中的雜質離子，能夠有效改善水質，滿足不同場景的需求，所以離子交換器常被用于消除鹽水中的有害離子，其中離子交換器主要分為陽離子交換器（去除水中陽離子）、陰離子交換器（去除水中陰離子）和混合離子交換器（同時去除水中陰陽離子），根據水中所主要去除的離子特性進行選擇，現有的離子交換器在去除水中的離子時，由于離子交換器底部的排水孔的位置大多固定不動，在水流經離子交換樹脂時，離子交換樹脂內水流的流動區域主要集中在排水孔的上方，在遠離排水孔處的位置極易出現流動死角，進而出現局部離子交換樹脂存在反應不完全或反應過于完全的情況，致使離子交換樹脂無法與水均勻進行反應，最終導致水所需要去除的離子難以完全去除。

技術實現思路

1、為了克服上述背景技術中所提到的缺點，本發明提供了一種氯堿工業鹽水系統中硫酸根處理裝置。

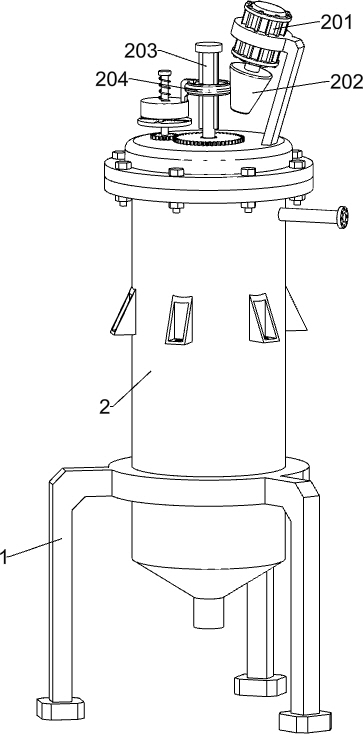

2、技術方案：一種氯堿工業鹽水系統中硫酸根處理裝置，包括有：底座；反應罐，固定連接于所述底座；進水器，固定連接于所述反應罐內，所述進水器固定連接且連通有進液管，所述反應罐與進液管固定連接；出水盤，密封轉動連接于所述反應罐內，所述出水盤上設置有若干排水孔，所述反應罐內設置有位于所述進水器和所述出水盤之間的離子交換樹脂層，所述反應罐的底部固定連接且連通有出液管；轉動組件，設置于所述反應罐內，用于帶動所述出水盤轉動，改變所述出水盤上排水孔位置。

3、此外，特別優選的是，所述轉動組件包括有：伺服電機，所述反應罐固定連接有連接架，所述伺服電機固定連接于所述反應罐的連接架，所述伺服電機的輸出軸固定連接有轉動臺；轉軸，固定連接于所述出水盤，所述轉軸花鍵連接有位于所述反應罐外部的傳動盤，所述轉動臺與所述傳動盤貼合；調節組件，設置于所述反應罐上，用于改變所述傳動盤的位置。

4、此外，特別優選的是，所述調節組件包括有：第一齒輪，轉動連接于所述反應罐，所述第一齒輪固定連接有離心盤，所述離心盤滑動連接有若干推塊；滑動塊，滑動且轉動連接于所述離心盤，所有的所述推塊用于共同推動所述滑動塊運動，所述滑動塊與所述傳動盤限位滑動連接，所述滑動塊與所述離心盤之間設置有第一彈性件；驅動組件，設置于所述進水器內，用于驅動所述第一齒輪轉動。

5、此外，特別優選的是，所述驅動組件包括有：套筒，密封轉動連接于所述反應罐，所述進水器和所述轉軸均與所述套筒密封轉動連接，所述套筒固定連接有位于所述進水器內的渦扇；第二齒輪，固定連接于所述套筒，所述第二齒輪與所述第一齒輪嚙合。

6、此外，特別優選的是，所述第二齒輪的分度圓半徑大于所述第一齒輪的分度圓半徑。

7、此外，特別優選的是，還包括有：防堵組件，設置于所述反應罐內，用于定期反沖所述出水盤上排水孔，所述防堵組件包括有：反沖殼，具有若干，均固定連接于所述出水盤上，且所述出水盤上排水孔與相鄰的所述反沖殼連通，所述反沖殼固定連接且連通有排水筒，所述反沖殼密封滑動連接有反沖活塞；滑動組件，設置于所述反應罐內，用于帶動所有的所述反沖活塞沿相鄰的所述反沖殼滑動。

8、此外，特別優選的是，所述反沖活塞滑動連接有推桿，所述反沖活塞與所述推桿之間設置有第二彈性件。

9、此外，特別優選的是，所述滑動組件包括有：滑動環，所述反應罐內固定連接有固定架，所述滑動環花鍵連接于固定架，所述滑動環固定連接有周向分布的擠壓塊，所述擠壓塊用于推動所有所述推桿運動；推動組件，設置于所述滑動環上，用于周期驅動所述滑動環沿所述反應罐內固定架滑動。

10、此外，特別優選的是，所述推動組件包括有：轉動件，轉動連接于所述出水盤；卡塊，固定連接于所述轉動件，所述滑動環的內壁設置有滑動槽，所述卡塊位于所述滑動槽內滑動；傳動組件，設置于所述轉軸上，用于帶動所述轉動件轉動。

11、此外，特別優選的是，所述傳動組件包括有：第三齒輪，固定連接于所述出水盤；第四齒輪，轉動連接于所述反應罐內部，所述第三齒輪與所述第四齒輪嚙合；齒環，固定連接于所述轉動件，所述齒環與所述第四齒輪嚙合。

12、本發明的有益效果：1、本發明通過使出水盤轉動，不斷改變出水盤上排水孔的位置，離子交換樹脂層內鹽水的流動區域進行改變，使鹽水均勻流經離子交換樹脂層，減小鹽水出現流動死角的概率，提高離子交換樹脂層與鹽水反應的均勻程度，進而提高鹽水中硫酸根離子的清除概率。

13、2、通過自動檢測鹽水的輸送速度，當鹽水輸送速度出現變化時，自動調節出水盤的轉動速度，使鹽水流動速度與出水盤的速度同步變化，確保離子交換樹脂層與鹽水反應均勻，穩定清除鹽水中硫酸根的含量。

14、3、通過對出水盤上排水孔定期自動進行反沖作業，使樹脂與出水盤上排水孔分離，確保離子交換樹脂層與鹽水反應均勻，同時對于完全堵死的排水孔，通過推桿沿反沖活塞滑動，自動抵消反沖活塞對出水盤上排水孔的反沖力，降低伺服電機運行負載。

技術特征：

1.一種氯堿工業鹽水系統中硫酸根處理裝置，其特征是，包括有：

2.根據權利要求1所述的一種氯堿工業鹽水系統中硫酸根處理裝置，其特征是，所述轉動組件包括有：

3.根據權利要求2所述的一種氯堿工業鹽水系統中硫酸根處理裝置，其特征是，所述調節組件包括有：

4.根據權利要求3所述的一種氯堿工業鹽水系統中硫酸根處理裝置，其特征是，所述驅動組件包括有：

5.根據權利要求4所述的一種氯堿工業鹽水系統中硫酸根處理裝置，其特征是，所述第二齒輪（308）的分度圓半徑大于所述第一齒輪（301）的分度圓半徑。

6.根據權利要求2所述的一種氯堿工業鹽水系統中硫酸根處理裝置，其特征是，還包括有：

7.根據權利要求6所述的一種氯堿工業鹽水系統中硫酸根處理裝置，其特征是，所述反沖活塞（403）滑動連接有推桿（404），所述反沖活塞（403）與所述推桿（404）之間設置有第二彈性件（405）。

8.根據權利要求7所述的一種氯堿工業鹽水系統中硫酸根處理裝置，其特征是，所述滑動組件包括有：

9.根據權利要求8所述的一種氯堿工業鹽水系統中硫酸根處理裝置，其特征是，所述推動組件包括有：

10.根據權利要求9所述的一種氯堿工業鹽水系統中硫酸根處理裝置，其特征是，所述傳動組件包括有：

技術總結
本發明屬于水處理技術領域，主要提及了一種氯堿工業鹽水系統中硫酸根處理裝置。包括有：底座；反應罐，固定連接于所述底座；進水器，固定連接于所述反應罐內，所述進水器固定連接且連通有進液管，所述反應罐與進液管固定連接；出水盤，密封轉動連接于所述反應罐內，所述出水盤上設置有若干排水孔，所述反應罐內設置有離子交換樹脂層，所述反應罐的底部固定連接且連通有出液管。本發明通過使出水盤轉動，不斷改變出水盤上排水孔的位置，離子交換樹脂層內鹽水的流動區域進行改變，使鹽水均勻流經離子交換樹脂層，減小鹽水出現流動死角的概率，提高離子交換樹脂層與鹽水反應的均勻程度，進而提高鹽水中硫酸根離子的清除概率。

技術研發人員：張羽,柴云生,王煜州,朱慶波,劉海,姜澤輝,吳賓杰
受保護的技術使用者：東營市赫邦化工有限公司
技術研發日：
技術公布日：2025/4/28
