本申請涉及電池，具體涉及一種箱體、箱殼及風冷電池包。

背景技術：

1、風冷電池包包括箱殼、電池模組和風扇，箱殼包括箱體以及可拆卸地安裝于箱體的取放口的蓋板，電池模組安裝于箱殼內，風扇通過額外增設的風扇安裝架安裝于箱體上。然而，通過額外增設風扇安裝架的方案增加了風冷電池包的組裝工序，組裝效率低，且使得風冷電池包的重量增加，能量密度減小。

2、因此，亟待需要提供一種箱體、箱殼及風冷電池包以解決上述問題。

技術實現思路

1、本申請的一個目的在于供一種箱體、箱殼及風冷電池包，能夠提高組裝效率，且可實現電池包的輕量化設計，提升電池包的能量密度。

2、為了實現上述目標，本申請采用如下的技術方案：

3、第一方面，提供了一種箱體，用于風冷電池包，所述風冷電池包包括風扇，所述箱體包括底板以及圍設于所述底板周側的側板，所述側板包括：

4、側板本體；

5、安裝座，具有安裝口，所述安裝座與所述側板本體為一體成型結構，所述安裝座具有用于安裝所述風扇的安裝空間，所述風扇裝入所述安裝空間并與所述安裝座固定連接。

6、作為所述箱體的可選方案，所述安裝座包括第一支架和第二支架，所述第一支架和所述第二支架分別位于所述風扇的兩側，且均與所述側板本體一體連接，所述第一支架和第二支架配合形成與所述安裝口相連通的所述安裝空間，所述第一支架和所述第二支架均與所述風扇固定連接。

7、作為所述箱體的可選方案，所述第一支架包括垂直連接的第一連接部和第一固定部，所述第一連接部與所述側板本體一體連接，所述第一固定部與所述風扇固定連接；所述第二支架包括垂直連接的第二連接部和第二固定部，所述第二連接部與所述側板本體一體連接并與所述第一連接部平行間隔設置，所述第二固定部與所述風扇固定連接。

8、作為所述箱體的可選方案，所述第一連接部和所述第二連接部均與所述底板相平行。

9、作為所述箱體的可選方案，所述安裝座由板材沖切折彎一體成型。

10、第二方面，提供了一種箱殼，包括蓋板和如上任一項所述的箱體，所述箱體的側板圍設形成取放口，所述蓋板可拆卸地蓋設于所述取放口。

11、第三方面，提供了一種風冷電池包，包括風扇、電池模組和如上所述的箱殼，所述風扇安裝于所述箱殼的安裝座上，所述風扇和所述電池模組均安裝于所述箱殼內。

12、作為所述風冷電池包的可選方案，所述風冷電池包還包括電池管理單元，所述電池管理單元安裝于所述箱殼內并位于所述電池模組的上方。

13、作為所述風冷電池包的可選方案，所述箱殼的側板本體還具有維護口，所述維護口位于所述安裝口的一側并與所述電池管理單元相對應。

14、作為所述風冷電池包的可選方案，所述箱體還包括維護窗口板，所述維護窗口板可拆卸地安裝于所述側板本體并封蓋所述安裝口及所述維護口，所述維護窗口板具有與所述風扇的進口端或出口端連通的開孔。

15、本申請的有益效果在于：

16、本申請提供的箱體，包括底板以及圍設于底板周側的側板，側板包括側板本體以及與側板本體一體成型的安裝座，安裝座具有用于安裝風扇的安裝空間，風扇裝入安裝空間并與安裝座固定連接。該箱體直接在側板上一體形成用于安裝風扇的安裝座，可以直接將風扇安裝于箱體上，無需增設風扇安裝架，能夠提高組裝效率，且可實現電池包的輕量化設計，提升電池包的能量密度。

17、本申請提供的箱殼，通過應用上述箱體，能夠實現輕量化設計，且便于風扇的安裝，提高組裝效率。

18、本申請提供的風冷電池包，通過應用上述箱殼，能夠提高組裝效率，且可實現電池包的輕量化設計，提升電池包的能量密度。

技術特征：

1.一種箱體，用于風冷電池包，所述風冷電池包包括風扇(400)，其特征在于，所述箱體包括底板(1)以及圍設于所述底板(1)周側的側板(2)，所述側板(2)包括：

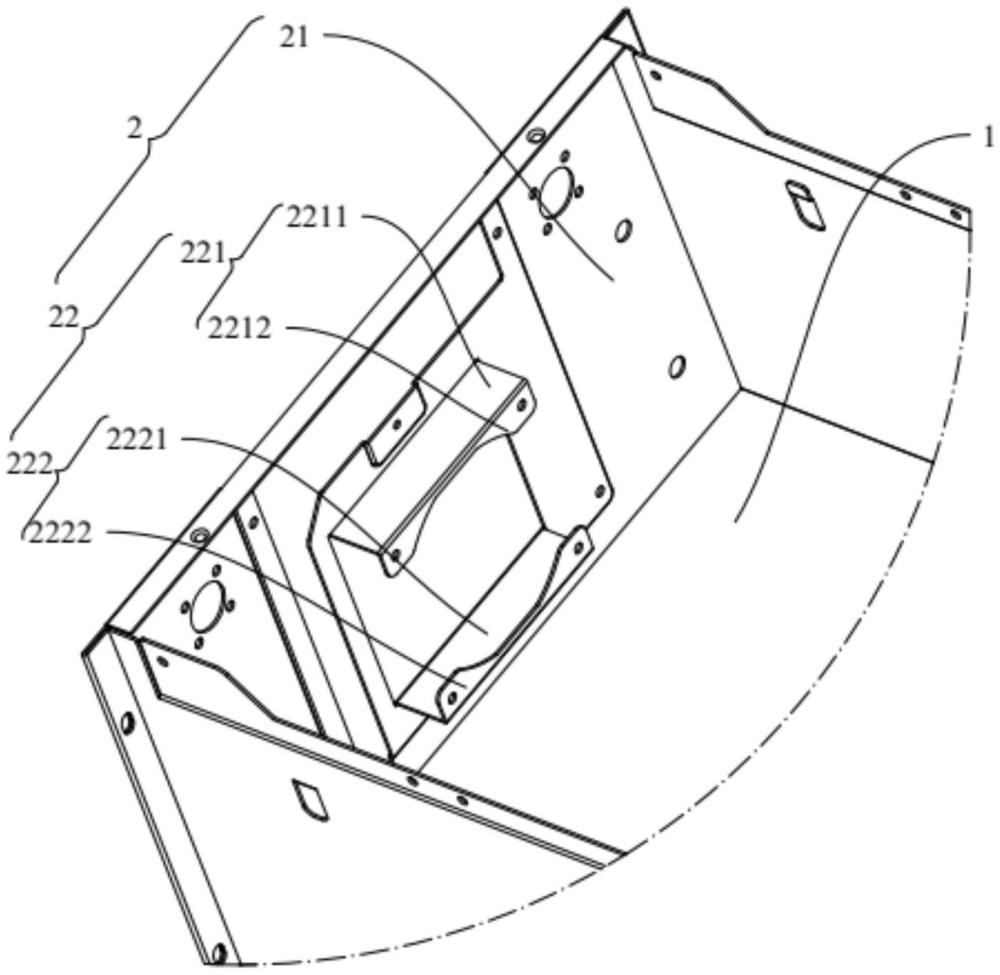

2.根據權利要求1所述的箱體，其特征在于，所述安裝座(22)包括第一支架(221)和第二支架(222)，所述第一支架(221)和所述第二支架(222)分別位于所述風扇(400)的兩側，且均與所述側板本體(21)一體連接，所述第一支架(221)和所述第二支架(222)配合形成與所述安裝口(211)相連通的所述安裝空間，所述第一支架(221)和所述第二支架(222)均與所述風扇(400)固定連接。

3.根據權利要求2所述的箱體，其特征在于，所述第一支架(221)包括垂直連接的第一連接部(2211)和第一固定部(2212)，所述第一連接部(2211)與所述側板本體(21)一體連接，所述第一固定部(2212)與所述風扇(400)固定連接；

4.根據權利要求3所述的箱體，其特征在于，所述第一連接部(2211)和所述第二連接部(2221)均與所述底板(1)相平行。

5.根據權利要求1-4任一項所述的箱體，其特征在于，所述安裝座(22)由板材沖切折彎一體成型。

6.一種箱殼，其特征在于，包括蓋板(102)和如權利要求1-5任一項所述的箱體，所述箱體的側板(2)圍設形成取放口，所述蓋板(102)可拆卸地蓋設于所述取放口。

7.一種風冷電池包，其特征在于，包括風扇(400)、電池模組(200)和如權利要求6所述的箱殼，所述風扇(400)安裝于所述箱殼的安裝座(22)上，所述風扇(400)和所述電池模組(200)均安裝于所述箱殼內。

8.根據權利要求7所述的風冷電池包，其特征在于，所述風冷電池包還包括電池管理單元(300)，所述電池管理單元(300)安裝于所述箱殼內并位于所述電池模組(200)的上方。

9.根據權利要求8所述的風冷電池包，其特征在于，所述箱殼的側板本體(21)還具有維護口(212)，所述維護口(212)位于所述安裝口(211)的一側并與所述電池管理單元(300)相對應。

10.根據權利要求9所述的風冷電池包，其特征在于，所述箱體還包括維護窗口板(103)，所述維護窗口板(103)可拆卸地安裝于所述側板本體(21)并封蓋所述安裝口(211)及所述維護口(212)，所述維護窗口板(103)具有與所述風扇(400)的進口端或出口端連通的開孔(1031)。

技術總結
本申請公開了一種箱體、箱殼及風冷電池包，屬于電池技術領域。該箱體包括底板以及圍設于底板周側的側板，側板包括側板本體以及與側板本體一體成型的安裝座，安裝座具有用于安裝風扇的安裝空間，風扇裝入安裝空間并與安裝座固定連接。該箱體直接在側板上一體形成用于安裝風扇的安裝座，可以直接將風扇安裝于箱體上，無需增設風扇安裝架，能夠提高組裝效率，且可實現電池包的輕量化設計，提升電池包的能量密度。該箱殼通過應用上述箱體，能夠實現輕量化設計，且便于風扇的安裝，提高組裝效率。該風冷電池包通過應用上述箱殼，能夠提高組裝效率，且可實現電池包的輕量化設計，提升電池包的能量密度。

技術研發人員：王陽,路廣寧,易昊昊
受保護的技術使用者：武漢億緯儲能有限公司
技術研發日：20240620
技術公布日：2025/4/28
