本申請涉及電池，具體涉及一種電池箱和電池包。

背景技術：

1、bdu(本文稱電池包斷路單元)是電池系統中的重要部件，可以用于控制和管理電池內部的電氣回路。電池包斷路單元在控制過程中，溫度會逐漸升高，相關技術中，僅對電池包斷路單元進行單面冷卻，冷卻效率較低，容易導致電池包斷路單元的工作溫度較高，引發安全事故。

技術實現思路

1、為了解決上述技術問題，本申請的實施例提供了一種電池箱和電池包，其可以提升對電池包斷路單元的冷卻效率，使得電池包斷路單元的工作溫度保持在正常范圍內，避免發生安全事故。

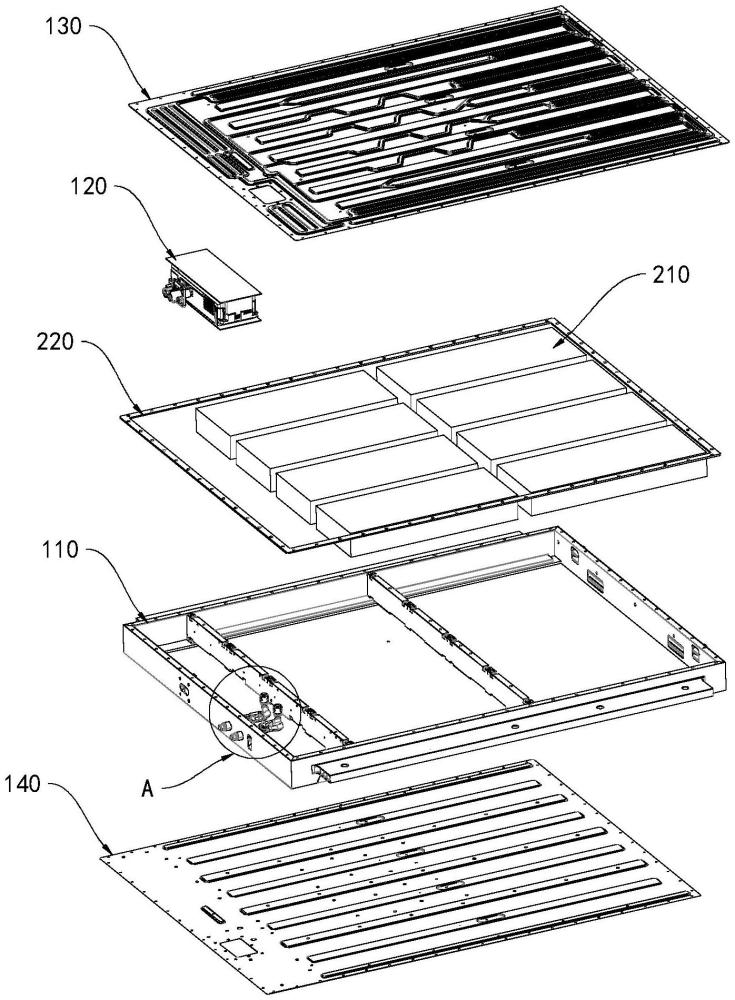

2、第一方面，提供了一種電池箱，包括：

3、箱體；

4、電池包斷路單元，設于所述箱體內，所述電池包斷路單元包括相對的第一側面和第二側面；

5、第一換熱板，與所述箱體連接，所述第一換熱板的至少部分覆蓋于所述第一側面；

6、第二換熱板，與所述箱體連接，所述第二換熱板的至少部分覆蓋于所述第二側面。

7、根據本申請的第一方面，所述電池箱還包括：

8、第一導熱體，設于所述第一換熱板和所述第一側面之間，所述第一導熱體相對的兩側分別與所述第一換熱板和所述第一側面貼合。

9、根據本申請的第一方面，所述電池箱還包括：

10、第二導熱體，設于所述第二換熱板和所述第二側面之間，所述第二導熱體相對的兩側分別與所述第二換熱板和所述第二側面貼合。

11、根據本申請的第一方面，所述電池包斷路單元包括：

12、外殼，設有通孔；

13、連接排，所述連接排的其中部分位于所述外殼內，所述連接排的另一部分通過所述通孔并暴露于所述外殼的外表面；

14、多個電氣元件，設于所述外殼內，多個所述電氣元件通過所述連接排連接。

15、根據本申請的第一方面，所述外殼包括相對設置的第一支架和第二支架，所述第一支架與所述第二支架可拆卸配合，所述第一側面設于所述第一支架遠離所述第二支架的一側，所述第二側面設于所述第二支架遠離所述第一支架的一側，所述第一支架和所述第二支架均設有所述通孔，且所述第一支架的所述通孔貫穿所述第一側面，所述第二支架的所述通孔貫穿所述第二側面。

16、根據本申請的第一方面，所述連接排通過所述通孔暴露出的表面與所述第一側面共面；

17、所述連接排通過所述通孔暴露出的表面與所述第二側面共面。

18、根據本申請的第一方面，所述電池箱還包括：

19、第一導熱體，設于所述第一換熱板和所述第一側面之間，所述第一導熱體的其中一側貼合于所述第一換熱板，所述第一導熱體的另外一側貼合于所述第一側面以及所述連接排與所述第一側面共面的表面；

20、第二導熱體，設于所述第二換熱板和所述第二側面之間，所述第二導熱體的其中一側貼合于所述第二換熱板，所述第二導熱體的另外一側貼合于所述第二側面以及所述連接排與所述第二側面共面的表面。

21、根據本申請的第一方面，所述第一換熱板和/或所述第二換熱板設有多條流道；多條所述流道的一端形成有進液口，另一端形成有出液口；

22、所述電池箱還包括：

23、進液管，設于所述箱體的側壁上，且與所述進液口連通；

24、出液管，設于所述箱體的側壁上，且與所述出液口連通。

25、第二方面，還提供了一種電池包，包括：

26、如前實施例所述的電池箱；

27、電芯模組，設于所述箱體內。

28、根據本申請的第二方面，所述第一換熱板包括第一冷卻區和第二冷卻區，所述第一冷卻區覆蓋于所述第一側面，所述第二冷卻區覆蓋于所述電芯模組的一側；和/或，

29、所述第二換熱板包括第三冷卻區和第四冷卻區，所述第三冷卻區覆蓋于所述第二側面，所述第四冷卻區覆蓋于所述電芯模組的一側。

30、本申請實施例提供的電池箱和電池包，其包括箱體、電池包斷路單元、第一換熱板以及第二換熱板，電池包斷路單元設于箱體內，電池包斷路單元包括相對的第一側面和第二側面；第一換熱板與箱體連接，第一換熱板的至少部分覆蓋于第一側面；第二換熱板與箱體連接，第二換熱板的至少部分覆蓋于第二側面，這樣，其通過第一換熱板對第一側面冷卻，第二換熱板對第二側面冷卻，可以對電池包斷路單元進行雙面冷卻，從而提升電池包斷路單元的冷卻效率，使得電池包斷路單元的工作溫度保持在正常范圍內，避免發生安全事故。

技術特征：

1.一種電池箱，其特征在于，包括：

2.根據權利要求1所述的電池箱，其特征在于，所述電池箱還包括：

3.根據權利要求1所述的電池箱，其特征在于，所述電池箱還包括：

4.根據權利要求1所述的電池箱，其特征在于，所述電池包斷路單元(120)包括：

5.根據權利要求4所述的電池箱，其特征在于，所述外殼(123)包括相對設置的第一支架(1231)和第二支架(1232)，所述第一支架(1231)與所述第二支架(1232)可拆卸配合，所述第一側面(121)設于所述第一支架(1231)遠離所述第二支架(1232)的一側，所述第二側面(122)設于所述第二支架(1232)遠離所述第一支架(1231)的一側，所述第一支架(1231)和所述第二支架(1232)均設有所述通孔(1230)，且所述第一支架(1231)的所述通孔(1230)貫穿所述第一側面(121)，所述第二支架(1232)的所述通孔(1230)貫穿所述第二側面(122)。

6.根據權利要求4所述的電池箱，其特征在于，所述連接排(124)通過所述通孔(1230)暴露出的表面與所述第一側面(121)共面；

7.根據權利要求6所述的電池箱，其特征在于，所述電池箱還包括：

8.根據權利要求1至7中任一項所述的電池箱，其特征在于，所述第一換熱板(130)和/或所述第二換熱板(140)設有多條流道(170)；多條所述流道(170)的一端形成有進液口，另一端形成有出液口；

9.一種電池包，其特征在于，包括：

10.根據權利要求9所述的電池包，其特征在于，所述第一換熱板(130)包括第一冷卻區(131)和第二冷卻區(132)，所述第一冷卻區(131)覆蓋于所述第一側面(121)，所述第二冷卻區(132)覆蓋于所述電芯模組(210)的一側；和/或，

技術總結
本申請涉及一種電池箱和電池包，涉及電池技術領域，該電池箱包括箱體、電池包斷路單元、第一換熱板以及第二換熱板，電池包斷路單元設于箱體內，電池包斷路單元包括相對的第一側面和第二側面；第一換熱板與箱體連接，第一換熱板的至少部分覆蓋于第一側面；第二換熱板與箱體連接，第二換熱板的至少部分覆蓋于第二側面。該電池箱和電池包可以提升對電池包斷路單元的冷卻效率，使得電池包斷路單元的工作溫度保持在正常范圍內，避免發生安全事故。

技術研發人員：田艷峰,程德勇,金佺良,於洪將
受保護的技術使用者：江蘇正力新能電池技術股份有限公司
技術研發日：20240620
技術公布日：2025/4/28
