本申請涉及電子設備，尤其涉及一種滅弧室及斷路器。

背景技術：

1、斷路器一般使用在各類低壓電力系統中，用于接通及分斷電力系統中的電流，并保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害。斷路器中的動觸頭和靜觸頭接觸或斷開時，動觸頭和靜觸頭之間會產生電弧，電弧燒損斷路器中的零部件。因此在斷路器中設置滅弧室，電弧進入滅弧室后熄滅，以避免電弧對斷路器的損傷。

2、在相關技術中，滅弧室在滅弧過程中會存在電弧逸出情況，逸出的電弧會燒蝕斷路器中的其他零部件，使斷路器無法正常使用。

技術實現思路

1、本申請提供一種滅弧室及斷路器，降低了滅弧過程中電弧的逸出概率，從而加強滅弧室的滅弧效果。

2、第一方面，本申請提供一種滅弧室，用于熄滅靜觸頭處的電弧。該滅弧室包括：滅弧罩、第一隔弧板和第二隔弧板。所述滅弧罩包括滅弧部、引弧板、第一安裝部和第二安裝部。所述滅弧部沿第一方向的第一側靠近所述靜觸頭，所述第一方向為所述滅弧部的高度方向。所述引弧板靠近所述滅弧部沿所述第一方向的第二側。所述第一安裝部和所述第二安裝部沿第二方向分別設置在所述滅弧罩的兩端，所述第二方向垂直于所述第一方向。所述第一隔弧板連接在所述第一安裝部上。所述第二隔弧板連接在所述第二安裝部上。所述靜觸頭和所述引弧板均位于所述第一隔弧板和第二隔弧板之間。所述第一隔弧板在所述第二方向上覆蓋所述靜觸頭和所述引弧板的一側。所述第二隔弧板在所述第二方向上覆蓋所述靜觸頭和所述引弧板的另一側。

3、通過第一方面提供的，本申請中將滅弧室的滅弧部沿第一方向的第一側靠近斷路器的靜觸頭，使靜觸頭周圍的電弧能夠通過滅弧部的頂部進入滅弧室。引弧板靠近滅弧部沿第一方向的第二側，使電弧能夠通過滅弧部的底部進入滅弧室。第一隔弧板和第二隔弧板沿第二方向分別設置在滅弧室的兩側，使靜觸頭和引弧板均位于第一隔弧板和第二隔弧板之間。且第一隔弧板和第二隔弧板在第二方向上覆蓋靜觸頭和引弧板，使第一隔弧板和第二隔弧板可以在滅弧的過程中阻擋電弧，降低了滅弧過程中電弧的逸出概率。

4、在一種可能的設計中，所述第一隔弧板和所述第二隔弧板為聚酰胺材質或聚甲醛材質，使所述第一隔弧板和所述第二隔弧板受熱后釋放滅弧氣體。

5、基于上述實施例的描述，第一隔弧板和第二隔弧板的材質可以為聚酰胺材質或聚甲醛材質，使第一隔弧板和第二隔弧板受熱后釋放滅弧氣體，從而加速滅弧速度，進一步增強滅弧室的滅弧效果。

6、在一種可能的設計中，所述滅弧部包括滅弧柵片組和柵片支架。所述滅弧柵片組包括多個沿所述第一方向堆疊的滅弧柵片。每個所述滅弧柵片靠近所述靜觸頭的一側設有y型引弧槽。所述柵片支架包括第一側板和第二側板。所述第一側板沿所述第二方向設置在所述滅弧柵片組的一側。所述第二側板沿所述第二方向設置在所述滅弧柵片組的另一側。每個所述滅弧柵片的一端固定在所述第一側板上。每個所述滅弧柵片的另一端固定在所述第二側板上。

7、基于上述實施例的描述，滅弧部中的滅弧柵片組包括多個沿第一方向堆疊的滅弧柵片。每個滅弧柵片靠近靜觸頭的一側設有y型引弧槽，使電弧更容易進入滅弧柵片，從而提高滅弧室的滅弧效果。柵片支架可以包括沿第二方向相對設置的第一側板和第二側板。其中，第一側板和第二側板均可以固定滅弧柵片，使滅弧柵片在斷路器中相對穩定，以保證滅弧柵片的滅弧效果。

8、在一種可能的設計中，所述第一安裝部為所述第一側板，所述第二安裝部為所述第二側板。所述第一隔弧板連接在所述第一側板上。所述第二隔弧板連接在所述第二側板上。

9、在一種可能的設計中，所述滅弧柵片朝向所述第一隔弧板延伸有第一端。所述滅弧柵片朝向所述第二隔弧板延伸有第二端。所述第一安裝部為所述第一端，所述第二安裝部為所述第二端。所述第一隔弧板連接在所述第一端上。所述第二隔弧板連接在所述第二端上。

10、綜上所述，操作人員可以根據需要自行選擇以上兩種配合方式，使第一隔弧板連接在第一安裝部上，使第二隔弧板連接在第二安裝部上。

11、在一種可能的設計中，所述第一隔弧板朝向所述滅弧罩的一側設有第一安裝槽。所述第二隔弧板朝向所述滅弧罩的一側設有第二安裝槽。所述第一安裝槽套設在所述第一安裝部上。所述第二安裝槽套設在所述第二安裝部上。

12、基于上述實施例的描述，通過將第一隔板的第一安裝槽套設在第一安裝部上，并將第二隔板的第二安裝槽套設在第二安裝部上。可以實現第一隔弧板和第二隔弧板的定位，以使第一隔弧板和第二隔弧板在滅弧過程中能夠穩定發揮阻擋電弧逸出的作用。

13、在一種可能的設計中，所述第一安裝槽內設有第一凸臺。當所述第一安裝槽套設在所述第一安裝部上時，所述第一凸臺與所述第一安裝部抵接。所述第二安裝槽內設有第二凸臺。當所述第二安裝槽套設在所述第二安裝部上時，所述第二凸臺均與所述第二安裝部抵接。

14、基于上述實施例的描述，第一安裝槽內設置的第一凸臺抵接在第一安裝槽內，第二安裝槽內設置的第二凸臺抵接在第二安裝槽內。使第一隔弧板與第一安裝部過盈連接，使第二隔弧板與第二安裝部過盈連接。基于此，實現第一隔弧板和第二隔弧板的全面定位，可以進一步提高第一隔弧板和第二隔弧板在滅弧過程中的穩定性。

15、在一種可能的設計中，所述第一安裝槽內設有兩個所述第一凸臺。所述第二安裝槽內設有兩個所述第二凸臺。

16、基于上述實施例的描述，第一安裝槽內設有兩個第一凸臺，增加了第一隔弧板與第一安裝部之間連接的穩定性，同時可以防止第一隔弧板與第一安裝部之間過定位。同理，第二安裝槽內設有兩個第二凸臺，增加了第二隔弧板與第二安裝部之間連接的穩定性，同時可以防止第二隔弧板與第二安裝部之間過定位。

17、在一種可能的設計中，所述第一安裝槽的開口處設有第一倒角。所述第二安裝槽的開口處設有第二倒角。所述第一凸臺朝向所述第一安裝部的一側均設有第一斜面。所述第二凸臺朝向所述第二安裝部的一側均設有第二斜面。所述第一倒角與所述第一斜面配合。所述第二倒角與所述第二斜面配合。

18、基于上述實施例的描述，第一安裝槽的第一倒角與第一凸臺的第一斜面相配合，第二安裝槽的第二倒角與第二凸臺的第二斜面相配合，起到導向安裝第一隔弧板和第二隔弧板的作用。同時，降低了第一隔弧板和第二隔弧板的裝配難度。

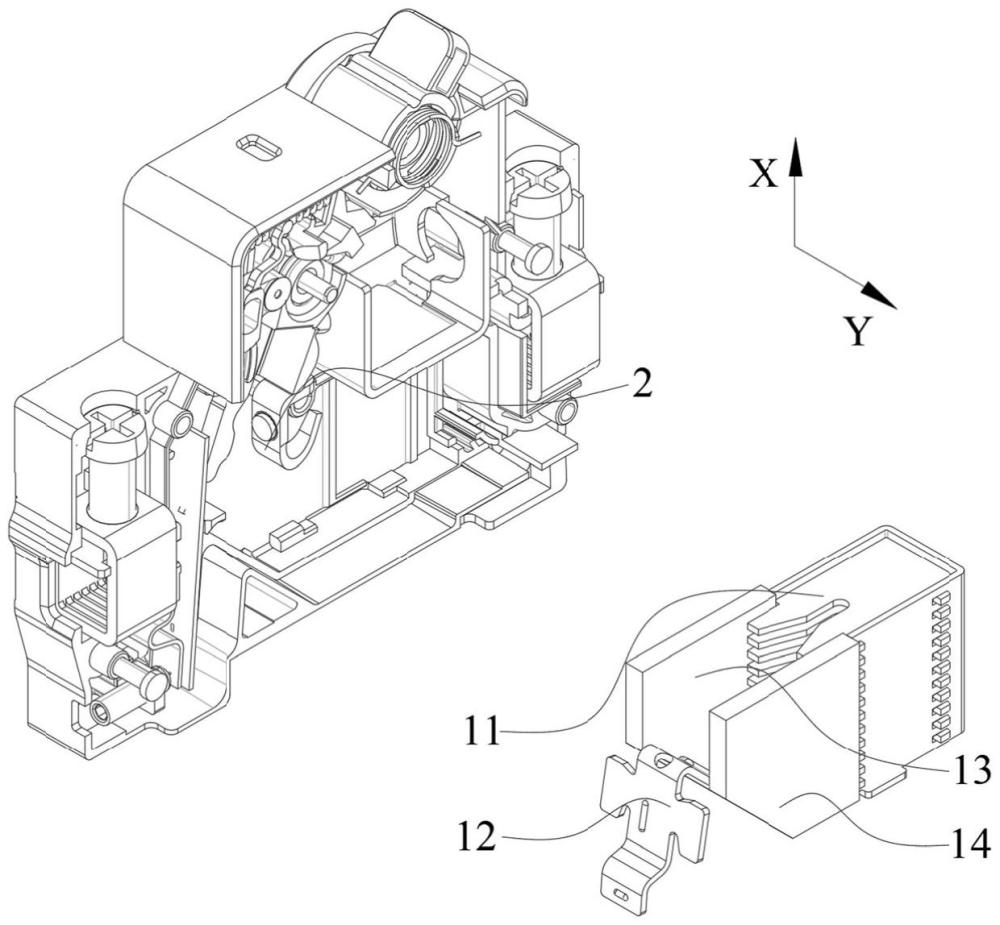

19、第二方面，本申請提供一種斷路器，包括：殼體、動觸頭、靜觸頭和上述實施例中任一項所述的滅弧室。所述殼體具有容納腔，所述動觸頭、所述靜觸頭和所述滅弧室均設置在所述容納腔中。所述動觸頭轉動連接在所述殼體中。所述靜觸頭設置在所述動觸頭的轉動軌跡上，所述動觸頭與所述靜觸頭接觸時會產生電弧。所述滅弧室靠近所述靜觸頭，用于熄滅所述電弧。

20、上述第二方面中所提供的斷路器，其有益效果可以參見上述第一方面和第一方面的各可能的實施方式所帶來的有益效果，在此不再贅述。

技術特征：

1.一種滅弧室，用于熄滅靜觸頭處的電弧，其特征在于，包括：滅弧罩、第一隔弧板和第二隔弧板；

2.根據權利要求1所述的滅弧室，其特征在于，所述第一隔弧板和所述第二隔弧板為聚酰胺材質或聚甲醛材質，使所述第一隔弧板和所述第二隔弧板受熱后釋放滅弧氣體。

3.根據權利要求1所述的滅弧室，其特征在于，所述滅弧部包括滅弧柵片組和柵片支架；

4.根據權利要求3所述的滅弧室，其特征在于，所述第一安裝部為所述第一側板，所述第二安裝部為所述第二側板；

5.根據權利要求3所述的滅弧室，其特征在于，所述滅弧柵片朝向所述第一隔弧板延伸有第一端；

6.根據權利要求4或5所述的滅弧室，其特征在于，所述第一隔弧板朝向所述滅弧罩的一側設有第一安裝槽；

7.根據權利要求6所述的滅弧室，其特征在于，所述第一安裝槽內設有第一凸臺；

8.根據權利要求7所述的滅弧室，其特征在于，所述第一安裝槽內設有兩個所述第一凸臺；

9.根據權利要求7所述的滅弧室，其特征在于，所述第一安裝槽的開口處設有第一倒角；

10.一種斷路器，其特征在于，包括殼體、動觸頭、靜觸頭和權利要求1-9中任一項所述的滅弧室；

技術總結
本申請提供一種滅弧室及斷路器。該滅弧室包括：滅弧罩、第一隔弧板和第二隔弧板。滅弧罩包括滅弧部、引弧板、第一安裝部和第二安裝部。滅弧部沿第一方向的第一側靠近靜觸頭，第一方向為滅弧部的高度方向。引弧板靠近滅弧部沿第一方向的第二側。第一安裝部和第二安裝部沿第二方向分別設置在滅弧罩的兩端，第二方向垂直于第一方向。第一隔弧板連接在第一安裝部上。第二隔弧板連接在第二安裝部上。靜觸頭和引弧板均位于第一隔弧板和第二隔弧板之間。第一隔弧板在第二方向上覆蓋靜觸頭和引弧板的一側。第二隔弧板在第二方向上覆蓋靜觸頭和引弧板的另一側，使第一隔弧板和第二隔弧板可以在滅弧的過程中阻擋電弧，降低了電弧的逸出概率。

技術研發人員：周國寶,曹勃,許利戰
受保護的技術使用者：德力西電氣有限公司
技術研發日：20240621
技術公布日：2025/4/28
