本技術涉及電纜，具體是一種化工電力電纜防護裝置。

背景技術：

1、電力電纜是用于傳輸和分配電能的電纜，電力電纜常用于城市地下電網、發電站引出線路、工礦企業內部供電及過江海水下輸電線，各種絕緣的電力電纜，按電壓等級可分為中、低壓電力電纜(三十五千伏及以下)、高壓電纜(一百一十千伏以上)、超高壓電纜(兩百七十五至八百千伏)以及特高壓電纜(一千千伏及以上)。

2、隨著電力工業也隨之迅猛發展，電線電纜在許多行業得到了更廣泛的應用，在化工領域使用時，電力電纜長期處于含有油類及酸堿腐蝕溶液的惡劣環境中工作時，電纜容易被腐蝕損壞，而現有的耐腐蝕電纜，大多只設置有一層耐腐蝕層，耐腐蝕性能不夠強，電纜的防護效果不佳。

技術實現思路

1、本實用新型的目的在于提供一種化工電力電纜防護裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種化工電力電纜防護裝置，包括電纜本體和防護套，所述電纜本體外設置有防護套，所述防護套的兩端分別設置有拼接凸起和拼接槽，所述拼接凸起與拼接槽大小相適配，所述電纜本體包括保護層、功能復合層、線芯、絕緣層和金屬屏蔽層，所述保護層的內部設置有功能復合層，所述功能復合層的內部設置有金屬屏蔽層，所述金屬屏蔽層內設置有三個線芯，所述線芯外部包裹有絕緣層，所述功能復合層包括鎧裝層、耐腐蝕層和阻燃層，所述鎧裝層、耐腐蝕層和阻燃層由外向內依次設置。

4、作為本實用新型進一步的方案：所述保護層內圓周設置有若干個加強鋼絲。

5、作為本實用新型再進一步的方案：所述保護層的外部設置有耐腐蝕涂層。

6、作為本實用新型再進一步的方案：所述防護套的表面均勻設置有耐磨凸起。

7、作為本實用新型再進一步的方案：所述金屬屏蔽層和功能復合層之間設置有填充物。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型通過設置防護套、耐腐蝕層和耐腐蝕涂層總共三層防腐結構，可以顯著提高電力電纜的防腐蝕性能，使得電力電纜在化工場所使用時，不易因受到酸堿腐蝕而影響正常供電，更適合在化工場所使用。

10、2、本實用新型通過防護套上設置有拼接凸起和拼接槽，可以快速拆裝，便于損壞后進行更換，并不可用在其它需要臨時增加防腐蝕性能的電纜上，適用范圍廣。

11、3、本實用新型通過在保護層內設置加強鋼絲，可以提高整個電纜的耐撕裂性能，使得電纜使用壽命更長，延展性更好，使用過程中不易被折斷。

技術特征：

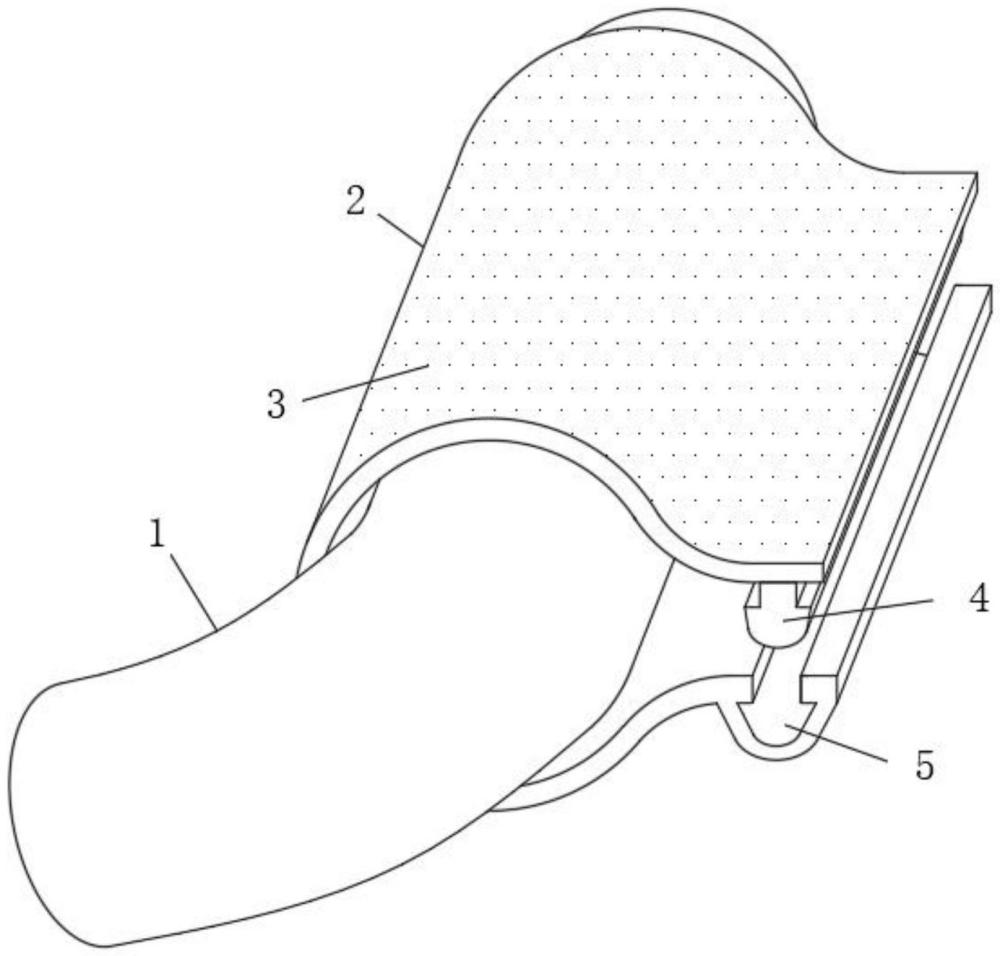

1.一種化工電力電纜防護裝置，包括電纜本體(1)和防護套(2)，其特征在于：所述電纜本體(1)外設置有防護套(2)，所述防護套(2)的兩端分別設置有拼接凸起(4)和拼接槽(5)，所述拼接凸起(4)與拼接槽(5)大小相適配，所述電纜本體(1)包括保護層(6)、功能復合層(7)、線芯(8)、絕緣層(9)和金屬屏蔽層(10)，所述保護層(6)的內部設置有功能復合層(7)，所述功能復合層(7)的內部設置有金屬屏蔽層(10)，所述金屬屏蔽層(10)內設置有三個線芯(8)，所述線芯(8)外部包裹有絕緣層(9)，所述功能復合層(7)包括鎧裝層(701)、耐腐蝕層(702)和阻燃層(703)，所述鎧裝層(701)、耐腐蝕層(702)和阻燃層(703)由外向內依次設置。

2.根據權利要求1所述的一種化工電力電纜防護裝置，其特征在于：所述保護層(6)內圓周設置有若干個加強鋼絲(12)。

3.根據權利要求1所述的一種化工電力電纜防護裝置，其特征在于：所述保護層(6)的外部設置有耐腐蝕涂層(13)。

4.根據權利要求1所述的一種化工電力電纜防護裝置，其特征在于：所述防護套(2)的表面均勻設置有耐磨凸起(3)。

5.根據權利要求1所述的一種化工電力電纜防護裝置，其特征在于：所述金屬屏蔽層(10)和功能復合層(7)之間設置有填充物(11)。

技術總結
本技術公開了一種化工電力電纜防護裝置，涉及電纜技術領域，包括電纜本體和防護套，所述電纜本體外設置有防護套，本技術通過設置防護套、耐腐蝕層和耐腐蝕涂層總共三層防腐結構，可以顯著提高電力電纜的防腐蝕性能，使得電力電纜在化工場所使用時，不易因受到酸堿腐蝕而影響正常供電，更適合在化工場所使用，本技術通過防護套上設置有拼接凸起和拼接槽，可以快速拆裝，便于損壞后進行更換，并不可用在其它需要臨時增加防腐蝕性能的電纜上，適用范圍廣，本技術通過在保護層內設置加強鋼絲，可以提高整個電纜的耐撕裂性能，使得電纜使用壽命更長，延展性更好，使用過程中不易被折斷。

技術研發人員：趙慶征
受保護的技術使用者：徐州瑞康安全技術服務有限公司
技術研發日：20240627
技術公布日：2025/4/28
