本技術涉及電器連接,具體涉及一種匯流排。
背景技術:
1、現有的配電柜內設有塑殼斷路器和多排小型斷路器,塑殼斷路器用于控制主回路的通斷,小型斷路器用于控制各個分回路的通斷,塑殼斷路器與多排小型斷路器之間通過導線相連,這樣接線比較繁瑣,且線路比較凌亂。
技術實現思路
1、因此,本實用新型要解決的技術問題在于克服現有技術中的接線比較繁瑣、線路比較凌亂的缺陷,從而提供一種接線簡單的匯流排。

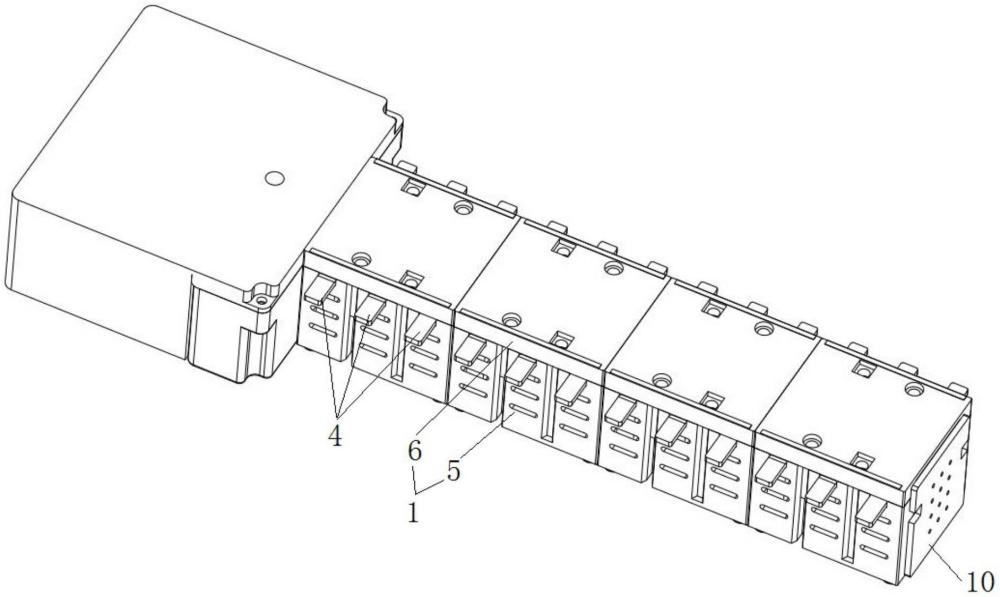

2、為此,本實用新型提供一種匯流排,包括:多個導電排,沿殼體的高度方向間隔分布,所述導電排具有設于其長度方向一端、且伸出至所述殼體外的第一端子板,以及分設于其寬度方向兩側、且伸出至所述殼體外的兩排第二端子板,每一排所述第二端子板沿所述導電排的長度方向間隔分布;殼體,包括上下設置的蓋板組件和底座組件,所述底座組件由多個底座通過拼接結構裝配,所述拼接結構包括設于相鄰兩個所述底座其中之一的燕尾槽,以及設于另一個的與所述燕尾槽適配插接的燕尾塊,所述蓋板組件包括多個蓋板,多個所述蓋板通過緊固件與對應的所述底座裝配固定。
3、多個所述導電排的所述第二端子板位于同一水平面。
4、所述底座朝向所述蓋板的一面成型有供所述第二端子板伸出的第一開口槽。
5、所述底座成型有供導電排主體穿設的第二開口槽,其中,距離所述第一端子板遠端的所述底座上設有適于遮擋所述第二開口槽的封板。
6、所述封板包括與所述底座的第二開口槽邊緣外壁相抵的封板主體,以及設于所述封板主體內壁的l形插塊,l形所述插塊伸入至所述底座內部,且與所述第二開口槽邊緣內壁相抵。
7、所述封板主體上設有散熱孔。
8、本實用新型技術方案,具有如下優點:
9、1.本實用新型提供的匯流排,導電排具有設于其長度方向一端、且伸出至殼體外的第一端子板,以及分設于其寬度方向兩側、且伸出至殼體外的兩排第二端子板,每一排第二端子板沿導電排的長度方向間隔分布,這樣導電排的第一端子板用于與塑殼斷路器相連,兩排第二端子板用于與對應的小型斷路器相連,與現有技術相比,這樣一個導電排能夠與兩組小型斷路器相連,接線比較簡單;另外,底座組件由多個底座通過拼接結構裝配,拼接結構包括設于相鄰兩個底座其中之一的燕尾槽,以及設于另一個的與燕尾槽適配插接的燕尾塊,蓋板組件包括多個蓋板,多個蓋板通過緊固件與對應的底座裝配固定,由于不同用戶對小型斷路器的數量要求不同,相應所需的導電排的長度也不同,這樣能夠根據用戶的需求靈活選擇與導電排不通長度規格相適應的殼體長度,更方便用戶使用,且燕尾塊與燕尾槽具有結構簡單、裝配快捷方便的優點。
10、2.本實用新型提供的匯流排,底座朝向蓋板的一面成型有供第二端子板伸出的第一開口槽,裝配時,先將第二端子板卡入至第一開口槽內,再安裝蓋板,這樣裝配快捷方便。
11、3.本實用新型提供的匯流排,底座成型有供導電排主體穿設的第二開口槽,其中,距離第一端子板遠端的底座上設有適于遮擋第二開口槽的封板,封板能夠遮擋導電排;另外,封板包括與底座的第二開口槽邊緣外壁相抵的封板主體,以及設于封板主體內壁的l形插塊,l形插塊伸入至底座內部,且與第二開口槽邊緣內壁相抵,上述封板的結構使得封板與底板裝配快捷方便。
1.一種匯流排,其特征在于,包括:
2.根據權利要求1所述的匯流排,其特征在于,多個所述導電排(2)的所述第二端子板(4)位于同一水平面。
3.根據權利要求1或2所述的匯流排,其特征在于,所述底座(5)朝向所述蓋板(6)的一面成型有供所述第二端子板(4)伸出的第一開口槽(14)。
4.根據權利要求1所述的匯流排,其特征在于,所述底座(5)成型有供導電排主體(15)穿設的第二開口槽(9),其中,距離所述第一端子板(3)遠端的所述底座(5)上設有適于遮擋所述第二開口槽(9)的封板(10)。
5.根據權利要求4所述的匯流排,其特征在于,所述封板(10)包括與所述底座(5)的第二開口槽(9)邊緣外壁相抵的封板主體(11),以及設于所述封板主體(11)內壁的l形插塊(12),l形所述插塊(12)伸入至所述底座(5)內部,且與所述第二開口槽(9)邊緣內壁相抵。
6.根據權利要求5所述的匯流排,其特征在于,所述封板主體(11)上設有散熱孔(13)。
