本技術涉及波導轉換器，具體涉及一種用于毫米波雷達的h面微帶波導轉換器。

背景技術：

1、目前自動駕駛市場非常火熱，以毫米波雷達、激光雷達、攝像頭作為傳感器的解決方案也是目前的主流方案，其中毫米波雷達作為適用全天候環境的傳感器在自動駕駛領域的地位尤為重要。

2、中國專利cn219979790u公開了一種微帶波導轉換器，包括基板、微帶探針結構、空氣腔和波導腔，所述微帶探針結構和所述空氣腔貼合在所述基板的表面上，且所述空氣腔罩住部分所述微帶探針結構，所述微帶探針結構將微波信號用電耦合探針的方式饋入，所述波導腔位于所述空氣腔的一側。

3、但是現有裝置還存在以下問題：1.阻抗帶寬較小，可能導致電路不穩定；2.結構體積大較為復雜，不利于天線排布。

4、基于此，本實用新型設計了一種用于毫米波雷達的h面微帶波導轉換器以解決上述問題。

技術實現思路

1、針對現有技術所存在的上述缺點，本實用新型提供了一種用于毫米波雷達的h面微帶波導轉換器。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：

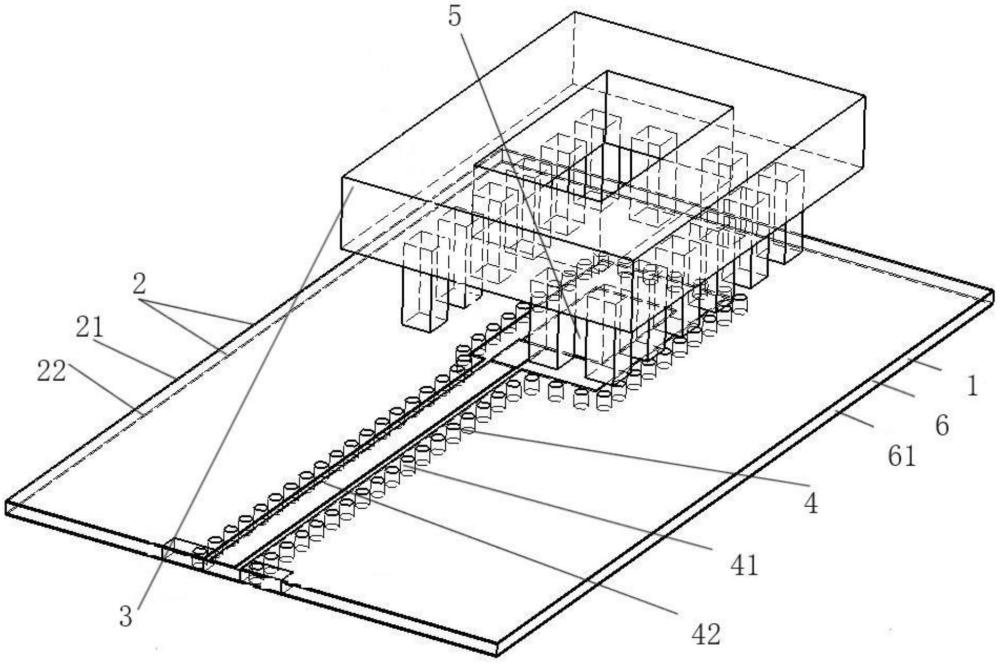

3、一種用于毫米波雷達的h面微帶波導轉換器，包括介質基板；

4、所述介質基板上設置有用于電磁波傳播的波導腔體；

5、所述介質基板的頂部固定連接有微帶貼片，微帶貼片的頂部電連接有射頻芯片，射頻芯片與介質基板的頂部固定連接，介質基板上設置有用于傳遞信號的波導結構，波導結構包括過孔和波導介質，過孔對稱開設在介質基板的中部且沿直線方向均勻開設有多個，波導介質固定安裝在對稱設置的過孔之間，波導介質的端部與微帶貼片電連接。

6、更進一步的，所述波導腔體包括上金屬片和下金屬片，上金屬片覆蓋固定在介質基板的頂部，下金屬片覆蓋固定在介質基板的底部。

7、更進一步的，所述微帶貼片的邊緣進行饋電，讓微帶貼片與波導腔體之間匹配用于tem模向te模的轉換。

8、更進一步的，所述射頻芯片的射頻芯片端通過單端饋電，矩形波導h面進行開口，將微帶貼片的外邊置于上金屬片內。

9、更進一步的，所述介質基板設置為用于毫米波汽車雷達天線的高頻板材，高頻板材至少設置有一層。

10、更進一步的，所述高頻板材設置為pcb板。

11、本實用新型相較于現有技術，其有益效果為：

12、1.本發明提供的h面微帶波導轉換器有效提升阻抗帶寬，阻抗帶寬提升169％，具有較高的穩定性。

13、2.本發明提供的一種用于毫米波雷達微帶波導轉換器實現了寬帶，且結構簡單，能有更寬的頻帶適配波導天線。

技術特征：

1.一種用于毫米波雷達的h面微帶波導轉換器，其特征在于：包括介質基板(1)；

2.根據權利要求1所述的用于毫米波雷達的h面微帶波導轉換器，其特征在于，所述波導腔體(2)包括上金屬片(21)和下金屬片(22)，上金屬片(21)覆蓋固定在介質基板(1)的頂部，下金屬片(22)覆蓋固定在介質基板(1)的底部。

3.根據權利要求2所述的用于毫米波雷達的h面微帶波導轉換器，其特征在于，所述微帶貼片(5)的邊緣進行饋電，讓微帶貼片(5)與波導腔體(2)之間匹配用于tem模向te模的轉換。

4.根據權利要求3所述的用于毫米波雷達的h面微帶波導轉換器，其特征在于，所述射頻芯片(3)的射頻芯片端通過單端饋電，矩形波導h面進行開口，將微帶貼片(5)的外邊置于上金屬片(21)內。

5.根據權利要求4所述的用于毫米波雷達的h面微帶波導轉換器，其特征在于，所述介質基板(1)設置為用于毫米波汽車雷達天線的高頻板材(6)，高頻板材(6)至少設置有一層。

6.根據權利要求5所述的用于毫米波雷達的h面微帶波導轉換器，其特征在于，所述高頻板材(6)設置為pcb板(61)。

技術總結
本技術公開了一種用于毫米波雷達的H面微帶波導轉換器，屬于波導轉換器技術領域，包括介質基板，所述介質基板上設置有用于電磁波傳播的波導腔體，所述介質基板的頂部固定連接有微帶貼片，微帶貼片的頂部電連接有射頻芯片，射頻芯片與介質基板的頂部固定連接，介質基板上設置有用于傳遞信號的波導結構，波導結構包括過孔和波導介質，過孔對稱開設在介質基板的中部且沿直線方向均勻開設有多個，波導介質固定安裝在對稱設置的過孔之間，波導介質的端部與微帶貼片電連接。通過上述方式，H面微帶波導轉換器有效提升阻抗帶寬，阻抗帶寬提升169％，具有較高的穩定性。

技術研發人員：王正龍,蔡銘
受保護的技術使用者：復睿智行汽車科技（上海）有限公司
技術研發日：20240725
技術公布日：2025/4/28
