本技術涉及閘門水泵控制，具體涉及一種具有閉鎖保護結構的閘門水泵控制開關。

背景技術：

1、一般防汛泵站都設置有出水閘門和回籠水閘門。在汛期模式水泵開啟并正常運轉時，需開啟出水閘門，關閉回籠水閘門。在非汛期模式或水泵試運轉模式時，需關閉出水閘門，開啟回籠水閘門。

2、由于一般回籠水閘門的設計只允許承載一臺水泵的流量。因此，在非汛期模式或水泵試運轉模式下，當發生誤操作控制開關時，即開啟兩臺及以上水泵時，回籠水管道就會無法承受這樣的大流量，進而危及泵站設備。故提供一種具有閉鎖保護結構的閘門水泵控制開關，使其解決以上問題。

技術實現思路

1、為解決以上背景技術中的問題，本實用新型解決技術問題采用的技術方案是：一種具有閉鎖保護結構的閘門水泵控制開關，其包括：控制開關外殼以及控制板，所述控制板設置于控制開關外殼內部，所述控制板設置有閉鎖回路，所述閉鎖回路包括自鎖回路和互鎖回路，所述自鎖回路包括第一停止按鈕、第一啟動按鈕、第一接觸器輔助觸頭、第一交流接觸器，所述第一停止按鈕、第一啟動按鈕、第一交流接觸器進行串聯，所述第一接觸器輔助觸頭并聯于第一啟動按鈕兩端，所述互鎖回路包括第二停止按鈕、第二啟動按鈕、第二接觸器輔助觸頭、第三啟動按鈕、第三接觸器輔助觸頭、第四接觸器輔助觸頭、第五接觸器輔助觸頭、第二交流接觸器、第三交流接觸器，所述第二停止按鈕、第二啟動按鈕、第二接觸器輔助觸頭、第二交流接觸器之間依次串聯，所述第三接觸器輔助觸頭并聯于第二啟動按鈕兩端。

2、作為本實用新型的一種優選技術方案，所述第三啟動按鈕、第四接觸器輔助觸頭、第三交流接觸器之間串聯，所述第五接觸器輔助觸頭并聯于第三啟動按鈕兩端，所述第三啟動按鈕、第四接觸器輔助觸頭、第三交流接觸器之間串聯電路并聯于第二啟動按鈕、第三啟動按鈕、第二接觸器輔助觸頭、第二交流接觸器之間串聯電路兩端。

3、作為本實用新型的一種優選技術方案，所述第一停止按鈕與第二停止按鈕均為常閉觸頭，所述第一啟動按鈕與第二啟動按鈕以及第三啟動按鈕均為常開觸頭。

4、作為本實用新型的一種優選技術方案，所述第一接觸器輔助觸頭、第三接觸器輔助觸頭、第五接觸器輔助觸頭均為常開觸頭，所述第二接觸器輔助觸頭與第四接觸器輔助觸頭均為常閉觸頭。

5、作為本實用新型的一種優選技術方案，所述控制開關外殼包括底座和前蓋，所述底座通過螺絲固定連接前蓋，所述第一停止按鈕、第一啟動按鈕、第二停止按鈕、第二啟動按鈕、第三啟動按鈕均設置于前蓋一側，所述前蓋一側設置有散熱網，所述底座邊側設置有固定座。

6、作為本實用新型的一種優選技術方案，所述第一接觸器輔助觸頭、第一交流接觸器、第二接觸器輔助觸頭、第三接觸器輔助觸頭、第四接觸器輔助觸頭、第五接觸器輔助觸頭、第二交流接觸器、第三交流接觸器均設置于控制板上。

7、作為本實用新型的一種優選技術方案，所述控制板上端設置有輸入接線口、所述控制板下端設置有輸出接線口。

8、本實用新型具有以下優點：本實用閘門水泵控制開關集成度高，且通過對閘門水泵控制開關中設置閉鎖回路，進而通過閉鎖回路中的自鎖回路以及互鎖回路，不僅可控制閘門水泵正反運行，且具有按壓啟動按鈕后則電路自動完成自鎖，有效避免誤操作導致水泵正反轉同時運行，進一步保證了設備的安全運行。

技術特征：

1.一種具有閉鎖保護結構的閘門水泵控制開關，包括：控制開關外殼以及控制板(8)，其特征在于，所述控制板(8)設置于控制開關外殼內部，所述控制板(8)設置有閉鎖回路，所述閉鎖回路包括自鎖回路和互鎖回路，所述自鎖回路包括第一停止按鈕(3)、第一啟動按鈕(4)、第一接觸器輔助觸頭(11)、第一交流接觸器(12)，所述第一停止按鈕(3)、第一啟動按鈕(4)、第一交流接觸器(12)進行串聯，所述第一接觸器輔助觸頭(11)并聯于第一啟動按鈕(4)兩端，所述互鎖回路包括第二停止按鈕(5)、第二啟動按鈕(6)、第二接觸器輔助觸頭(13)、第三啟動按鈕(7)、第三接觸器輔助觸頭(14)、第四接觸器輔助觸頭(15)、第五接觸器輔助觸頭(16)、第二交流接觸器(17)、第三交流接觸器(18)，所述第二停止按鈕(5)、第二啟動按鈕(6)、第二接觸器輔助觸頭(13)、第二交流接觸器(17)之間依次串聯，所述第三接觸器輔助觸頭(14)并聯于第二啟動按鈕(6)兩端。

2.如權利要求1所述的一種具有閉鎖保護結構的閘門水泵控制開關，其特征在于，所述第三啟動按鈕(7)、第四接觸器輔助觸頭(15)、第三交流接觸器(18)之間串聯，所述第五接觸器輔助觸頭(16)并聯于第三啟動按鈕(7)兩端，所述第三啟動按鈕(7)、第四接觸器輔助觸頭(15)、第三交流接觸器(18)之間串聯電路并聯于第二啟動按鈕(6)、第三啟動按鈕(7)、第二接觸器輔助觸頭(13)、第二交流接觸器(17)之間串聯電路兩端。

3.如權利要求1所述的一種具有閉鎖保護結構的閘門水泵控制開關，其特征在于，所述第一停止按鈕(3)與第二停止按鈕(5)均為常閉觸頭，所述第一啟動按鈕(4)與第二啟動按鈕(6)以及第三啟動按鈕(7)均為常開觸頭。

4.如權利要求1所述的一種具有閉鎖保護結構的閘門水泵控制開關，其特征在于，所述第一接觸器輔助觸頭(11)、第三接觸器輔助觸頭(14)、第五接觸器輔助觸頭(16)均為常開觸頭，所述第二接觸器輔助觸頭(13)與第四接觸器輔助觸頭(15)均為常閉觸頭。

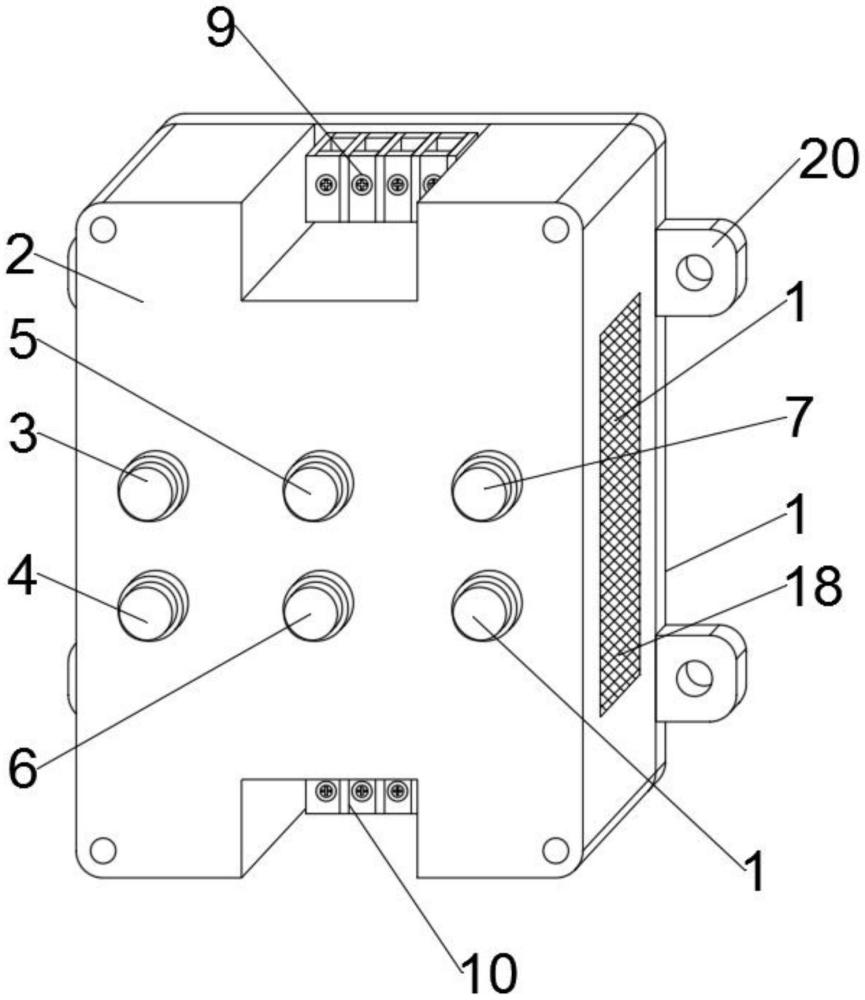

5.如權利要求1所述的一種具有閉鎖保護結構的閘門水泵控制開關，其特征在于，所述控制開關外殼包括底座(1)和前蓋(2)，所述底座(1)通過螺絲固定連接前蓋(2)，所述第一停止按鈕(3)、第一啟動按鈕(4)、第二停止按鈕(5)、第二啟動按鈕(6)、第三啟動按鈕(7)均設置于前蓋(2)一側，所述前蓋(2)一側設置有散熱網(19)，所述底座(1)邊側設置有固定座(20)。

6.如權利要求1所述的一種具有閉鎖保護結構的閘門水泵控制開關，其特征在于，所述第一接觸器輔助觸頭(11)、第一交流接觸器(12)、第二接觸器輔助觸頭(13)、第三接觸器輔助觸頭(14)、第四接觸器輔助觸頭(15)、第五接觸器輔助觸頭(16)、第二交流接觸器(17)、第三交流接觸器(18)均設置于控制板(8)上。

7.如權利要求1所述的一種具有閉鎖保護結構的閘門水泵控制開關，其特征在于，所述控制板(8)上端設置有輸入接線口(9)、所述控制板(8)下端設置有輸出接線口(10)。

技術總結
本技術公開了一種具有閉鎖保護結構的閘門水泵控制開關，包括：控制開關外殼以及控制板，控制板設置于控制開關外殼內部，控制板設置有閉鎖回路，閉鎖回路包括自鎖回路和互鎖回路，自鎖回路包括第一停止按鈕、第一啟動按鈕、第一接觸器輔助觸頭、第一交流接觸器，第一停止按鈕、第一啟動按鈕、第一交流接觸器進行串聯，第一接觸器輔助觸頭并聯于第一啟動按鈕兩端，本技術具有以下優點：本實用閘門水泵控制開關集成度高，且通過對閘門水泵控制開關中設置閉鎖回路，進而通過閉鎖回路中的自鎖回路以及互鎖回路，不僅可控制閘門水泵正反運行，且具有按壓啟動按鈕后則電路自動完成自鎖，有效避免誤操作導致水泵正反轉同時運行。

技術研發人員：宋俊杰,徐澤昊,張文鵬
受保護的技術使用者：中水之星（江蘇）科技有限公司
技術研發日：20240821
技術公布日：2025/4/28
