本技術涉及一種橋梁保護裝置，具體為一種市政工程用橋梁保護裝置，屬于市政工程。

背景技術：

1、市政設施工程是指城市道路、公共交通等的土建、管道、設備安裝工程，其中，橋梁就是一類重要的市政工程，而由于在車輛行駛的過程中，不時會發生意外事故，所以在所有橋梁上都設置有相應的防護裝置。

2、然而，傳統的橋梁保護裝置大都為鏤空狀的護欄結構，這種護欄結構的底部都是中空的，而橋梁兩側通常設置的都是人行道，行人走在橋梁兩側，當發生物品掉落的情況時，就容易直接滾落至橋下，造成物品的遺失或損壞。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種市政工程用橋梁保護裝置，能夠在橋梁護欄裝置的底部直接設置有相應的阻攔組件，對行人掉落的物品進行阻攔，避免物品滾落至橋下，減少物品遺失或損壞的風險。

2、本實用新型通過以下技術方案來實現上述目的，一種市政工程用橋梁保護裝置，包括多個立柱，所述立柱上設有防護機構，所述立柱上設有阻攔機構，所述阻攔機構包括安置塊，所述立柱上固定連接有安置塊，兩個相鄰的所述安置塊之間轉動連接有連軸，所述連軸上固定連接有阻攔板，所述連軸的兩端分別纏繞有一個扭簧，所述扭簧的一端固定連接于連軸，另一端固定連接于安置塊內部，所述安置塊上設有限位機構，所述限位機構包括阻尼拉塊，所述安置塊上滑動連接有阻尼拉塊，所述阻尼拉塊上固定連接有限位桿，所述限位桿滑動連接于安置塊內部且卡合于連軸。

3、優選的，所述立柱上設有支撐機構，所述支撐機構包括底座，所述立柱的底部固定連接有底座，所述底座上固定連接有加強塊，所述加強塊固定連接于立柱。

4、優選的，所述立柱的截面呈“工”字狀，且所述加強塊呈三角形。

5、優選的，位于兩端的兩個底座上分別固定連接有一個擋塊，且所述擋塊呈矩形狀。

6、優選的，所述防護機構包括防護板，多個所述立柱上共同設有防護板。

7、優選的，所述防護板上固定連接有柔性擋片，且所述防護板和柔性擋片的截面都呈波紋狀。

8、優選的，所述立柱上設有扶手機構，所述扶手機構包括連接塊，所述立柱上固定連接有連接塊，多個所述連接塊上共同固定連接有第二欄桿，所述第二欄桿上套接有握套。

9、優選的，多個所述連接塊上共同固定連接有第一欄桿，且所述第一欄桿貫穿多個連接塊。

10、優選的，所述阻尼拉塊的內部固定連接有彈簧，所述彈簧上固定連接有卡塊，所述安置塊的內部設有卡槽，所述卡塊卡合于卡槽。

11、優選的，所述卡塊和卡槽的截面都呈半圓狀，且所述阻尼拉塊上設有拉孔。

12、本實用新型的有益效果是：實際使用中，在行人發生掉落物品的情況時，通過阻攔板，即可方便對行人掉落的物品進行阻攔，避免物品滾落至橋下，進一步的，在有需要的時候，可手動對阻尼拉塊進行拉動，則阻尼拉塊移動帶動限位桿一起移動，直至令限位桿完全脫離對連軸的限位，然后，連軸就可以進行活動了，進而帶動阻攔板一起偏轉，方便工作人員對橋面進行清潔，從而通過阻攔板，減少了行人物品遺失或損壞的風險。

技術特征：

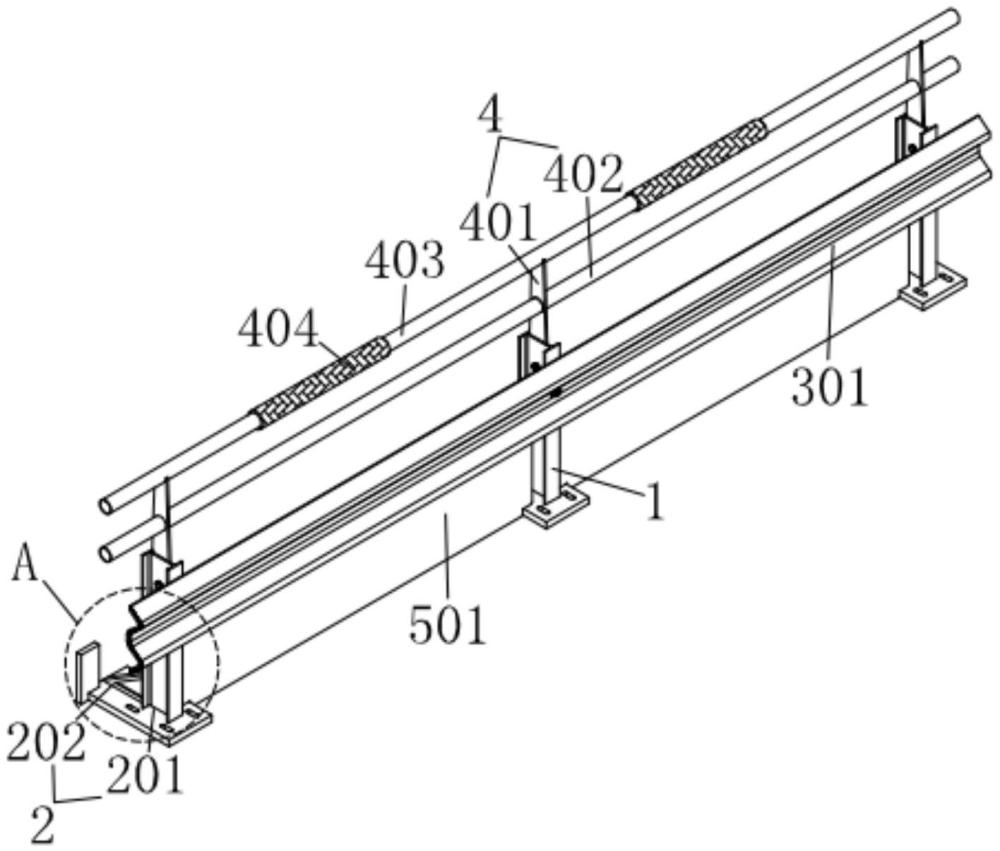

1.一種市政工程用橋梁保護裝置，包括多個立柱(1)，其特征在于：所述立柱(1)上設有防護機構(3)，所述立柱(1)上設有阻攔機構(5)，所述阻攔機構(5)包括安置塊(503)，所述立柱(1)上固定連接有安置塊(503)，兩個相鄰的所述安置塊(503)之間轉動連接有連軸(502)，所述連軸(502)上固定連接有阻攔板(501)，所述連軸(502)的兩端分別纏繞有一個扭簧(504)，所述扭簧(504)的一端固定連接于連軸(502)，另一端固定連接于安置塊(503)內部，所述安置塊(503)上設有限位機構(6)，所述限位機構(6)包括阻尼拉塊(601)，所述安置塊(503)上滑動連接有阻尼拉塊(601)，所述阻尼拉塊(601)上固定連接有限位桿(602)，所述限位桿(602)滑動連接于安置塊(503)內部且卡合于連軸(502)。

2.根據權利要求1所述的一種市政工程用橋梁保護裝置，其特征在于：所述立柱(1)上設有支撐機構(2)，所述支撐機構(2)包括底座(201)，所述立柱(1)的底部固定連接有底座(201)，所述底座(201)上固定連接有加強塊(202)，所述加強塊(202)固定連接于立柱(1)。

3.根據權利要求2所述的一種市政工程用橋梁保護裝置，其特征在于：所述立柱(1)的截面呈“工”字狀，且所述加強塊(202)呈三角形。

4.根據權利要求3所述的一種市政工程用橋梁保護裝置，其特征在于：位于兩端的兩個底座(201)上分別固定連接有一個擋塊(203)，且所述擋塊(203)呈矩形狀。

5.根據權利要求1所述的一種市政工程用橋梁保護裝置，其特征在于：所述防護機構(3)包括防護板(302)，多個所述立柱(1)上共同設有防護板(302)。

6.根據權利要求5所述的一種市政工程用橋梁保護裝置，其特征在于：所述防護板(302)上固定連接有柔性擋片(301)，且所述防護板(302)和柔性擋片(301)的截面都呈波紋狀。

7.根據權利要求1所述的一種市政工程用橋梁保護裝置，其特征在于：所述立柱(1)上設有扶手機構(4)，所述扶手機構(4)包括連接塊(401)，所述立柱(1)上固定連接有連接塊(401)，多個所述連接塊(401)上共同固定連接有第二欄桿(403)，所述第二欄桿(403)上套接有握套(404)。

8.根據權利要求7所述的一種市政工程用橋梁保護裝置，其特征在于：多個所述連接塊(401)上共同固定連接有第一欄桿(402)，且所述第一欄桿(402)貫穿多個連接塊(401)。

9.根據權利要求1所述的一種市政工程用橋梁保護裝置，其特征在于：所述阻尼拉塊(601)的內部固定連接有彈簧(603)，所述彈簧(603)上固定連接有卡塊(604)，所述安置塊(503)的內部設有卡槽(605)，所述卡塊(604)卡合于卡槽(605)。

10.根據權利要求9所述的一種市政工程用橋梁保護裝置，其特征在于：所述卡塊(604)和卡槽(605)的截面都呈半圓狀，且所述阻尼拉塊(601)上設有拉孔(606)。

技術總結
本技術涉及市政工程技術領域，具體的說是一種市政工程用橋梁保護裝置，包括多個立柱，所述立柱上設有防護機構，所述立柱上固定連接有安置塊，兩個相鄰的所述安置塊之間轉動連接有連軸，所述連軸上固定連接有阻攔板，所述連軸的兩端分別纏繞有一個扭簧，所述扭簧的一端固定連接于連軸，另一端固定連接于安置塊內部，所述安置塊上設有限位機構，所述限位機構包括阻尼拉塊，所述安置塊上滑動連接有阻尼拉塊，所述阻尼拉塊上固定連接有限位桿，所述限位桿滑動連接于安置塊內部且卡合于連軸；能夠在橋梁護欄裝置的底部直接設置有相應的阻攔組件，對行人掉落的物品進行阻攔，避免物品滾落至橋下，減少物品遺失或損壞的風險。

技術研發人員：楊靜,黨斌
受保護的技術使用者：東營勝利建筑工程材料質量檢測有限公司
技術研發日：20240821
技術公布日：2025/4/28
