本發明涉及鋰電池，具體涉及一種具有多級保護結構的鋰電池模組。

背景技術：

1、鋰電池模組是將若干單體電芯通過導電連接件串并聯成一個電源，通過工藝、結構固定在設計位置，協同發揮電能充放存儲的功能的電芯組合，鋰電池模組為可調模組，組合靈活度高，可根據需求調整電壓和容量，通過電池管理系統和熱管理系統的協同作用，鋰電池模組具有更高的安全性和穩定性，鋰電池模組在循環使用中具有較長的壽命，且剩余容量保持率較高，鋰電池模組應用于多個領域中，其中，電瓶車對于鋰電池模組的應用較為廣泛。

2、中國專利cn110783510b公開了“所述的具有多級保護結構的鋰電池模組一種軟包鋰電池模組”，包括電池模組、疊層母排、蓋板、頂蓋、側板、壓板，電池模組由軟包電芯組合而成，電池模組兩端設置有疊層母排，疊層母排由絕緣板和匯流排組成，軟包電芯焊接于匯流排，電池模組上端設置有蓋板，蓋板上側設置有橫向加強筋和豎向加強筋，疊層母排外側設置有頂蓋，頂蓋內設置有通孔及固定板，電池模組左右兩側設置有側板，側板通過螺栓和固定孔與頂蓋連接，電池模組上下兩側設置有壓板，壓板與側板通過激光進行焊接，在固定裝置作用下，對電池模組具有進行良好的保護作用；該專利具有結構合理、成組效率高、導熱效果好、成本較低的優點。

3、但是現有技術中，存在以下問題：

4、電瓶車在安裝鋰電池模組后，由于電池老化、充放電不規范、外界溫度過高、鋰電池模組受到損傷等因素，電瓶車內的鋰電池模組可能會發生自燃現象，由于鋰電池模組內部能量密度較高，鋰電池模組在自燃時，火勢蔓延較快，在人員還未來得及滅火時，就將火勢蔓延到電瓶車以及周圍易燃物，從而造成較大的經濟損失及安全風險。

技術實現思路

1、本發明的目的就在于為了解決上述問題而提供一種具有多級保護結構的鋰電池模組，欲克服現有技術的缺陷，詳見下文闡述。

2、為實現上述目的，本發明提供了以下技術方案：

3、本發明提供的一種具有多級保護結構的鋰電池模組，包括：

4、箱體，所述箱體的內部安裝有安裝槽和兩個安裝筒，所述安裝槽位于兩個安裝筒之間，所述安裝槽內安裝有電池組，所述箱體的頂部通過合頁安裝有防水蓋；

5、滅火裝置，用于在電池組起火時熄滅火焰；

6、自鎖裝置，用于在電池組起火時自鎖防水蓋；

7、斷電裝置，用于在電池組起火時斷開電連接；

8、所述滅火裝置包括兩組滅火單元，兩個所述滅火單元分別安裝在兩個安裝筒內，所述滅火單元的頂部設置有噴頭，所述滅火單元的噴頭上設置有壓桿，所述壓動桿上滑動連接有連接環。

9、優選地，所述箱體的前后兩側內壁分別滑動安裝有兩個彈力滑塊，四個所述彈力滑塊分別位于兩組滅火單元的前后兩側，所述彈力滑塊與箱體的內壁之間設置有彈簧，所述彈力滑塊遠離彈簧的一側連接有拉桿，所述拉桿遠離彈力滑塊的一端連接有第一滑塊，四個所述第一滑塊分別與箱體的前后兩側內壁滑動連接，所述第一滑塊遠離拉桿的一側連接有扣件，所述扣件上扣接有扣環，位于所述箱體同一側內壁的兩個扣環之間連接有熔斷片，位于同一個所述滅火單元前后兩側的兩個彈力滑塊之間連接有光桿，兩個所述光桿的外壁分別與兩個連接環的內壁滑動連接。

10、優選地，所述箱體的底部安裝有防火墊，所述箱體的四側外壁連接有多個阻燃棉，所述箱體的頂面和防水蓋的底面分別連接有橡膠圈。

11、優選地，所述電池組上安裝有接線模塊，所述接線模塊上安裝有多個接口，所述接口上插接有接頭，所述接頭上設置有導線。

12、優選地，所述自鎖裝置包括第二滑塊，所述第二滑塊滑動安裝在箱體的前側內壁，所述第二滑塊的兩端分別鉸接有連桿，兩個所述連桿遠離第二滑塊的一端分別與位于前方的兩個第一滑塊鉸接，所述第二滑塊上轉動安裝有兩個轉桿，兩個所述轉桿上連接有扣桿，所述箱體的前側內壁安裝有兩個斜槽架，所述防水蓋的底面連接有鎖鉤。

13、優選地，兩個所述斜槽架分別位于第二滑塊的兩側，所述斜槽架上設置有斜滑槽，所述扣桿的外壁與兩個斜槽架的斜滑槽滑動連接，所述扣桿在運動過程中與鎖鉤接觸。

14、優選地，所述防水蓋的前側轉動安裝有鎖扣，所述箱體的前側安裝有鎖環，所述鎖扣與鎖環扣接，所述防水蓋的頂部安裝有單向排氣閥。

15、優選地，所述第二滑塊的底部連接有密封板，所述密封板與箱體的前側內壁滑動連接，所述密封板的前側連接有滑軸，所述箱體的前側開設有長槽，所述滑軸與箱體的長槽滑動連接，所述滑軸遠離密封板的一端連接有撥片，所述撥片位于箱體的外部。

16、優選地，所述斷電裝置包括方槽墊片，所述方槽墊片置于接線模塊的上方，所述方槽墊片上開設有多個方槽，所述方槽墊片的多個方槽分別套接在多個接口上，多個所述接頭的底面均與方槽墊片的頂面接觸，所述方槽墊片的前后兩側分別連接有撬軸，所述接線模塊的頂面安裝有兩個支點架，所述支點架上轉動安裝有撬桿。

17、優選地，兩個所述撬桿分別位于方槽墊片的前后兩側，所述撬桿的一端設置為l型，所述撬桿的另一端設置為叉形，兩個所述撬桿的l型一端均與右方的光桿接觸，兩個所述撬桿的叉形一端分別與兩個撬軸接觸。

18、有益效果在于：

19、1、該具有多級保護結構的鋰電池模組，通過滅火裝置的設置，使得箱體內的電池組在起火時，兩組滅火單元能夠快速啟動，將滅火劑噴灑在電池組上，快速覆蓋火源，達到第一時間滅火的作用，避免電瓶車內的電池組起火時，由于未能第一時間發現及采取措施，導致火勢迅速蔓延，從而引發較大的火災；通過防水蓋的設置，使得防水蓋能夠起到防水的作用，還能夠起到密封作用，降低火勢蔓延的速度；通過防火墊和多個阻燃棉的設置，使得防火墊和多個阻燃棉通過配合對箱體起到了一定的減振及防護作用，同時還能夠起到一定的火災隔離作用，降低火勢蔓延速度。

20、2、該具有多級保護結構的鋰電池模組，通過自鎖裝置的設置，使得扣桿通過和鎖鉤的配合，在箱體內起火時，扣桿能夠扣在鎖鉤上，起到鎖住防水蓋的效果，從而達到隔絕箱體外部氧氣的效果，使箱體內的火源因缺氧而快速熄滅，并且避免熄滅后的火源與氧氣接觸后發生復燃；通過撥片的設置，使得使用者能夠通過撥片從外部開啟防水蓋，提高了便捷性。

21、3、該具有多級保護結構的鋰電池模組，通過斷電裝置的設置，使得電池組起火后，方槽墊片能夠通過向上移動拔出多個接頭，從而切斷電源，避免起火后的電池組通過導線擴散火勢，同時也避免觸電事故的發生。

技術特征：

1.一種具有多級保護結構的鋰電池模組，其特征在于，包括：

2.根據權利要求1所述的具有多級保護結構的鋰電池模組，其特征在于：所述箱體(1)的前后兩側內壁分別滑動安裝有兩個彈力滑塊(45)，四個所述彈力滑塊(45)分別位于兩組滅火單元(41)的前后兩側，所述彈力滑塊(45)與箱體(1)的內壁之間設置有彈簧，所述彈力滑塊(45)遠離彈簧的一側連接有拉桿(46)，所述拉桿(46)遠離彈力滑塊(45)的一端連接有第一滑塊(47)，四個所述第一滑塊(47)分別與箱體(1)的前后兩側內壁滑動連接，所述第一滑塊(47)遠離拉桿(46)的一側連接有扣件(48)，所述扣件(48)上扣接有扣環(49)，位于所述箱體(1)同一側內壁的兩個扣環(49)之間連接有熔斷片(410)，位于同一個所述滅火單元(41)前后兩側的兩個彈力滑塊(45)之間連接有光桿(44)，兩個所述光桿(44)的外壁分別與兩個連接環(43)的內壁滑動連接。

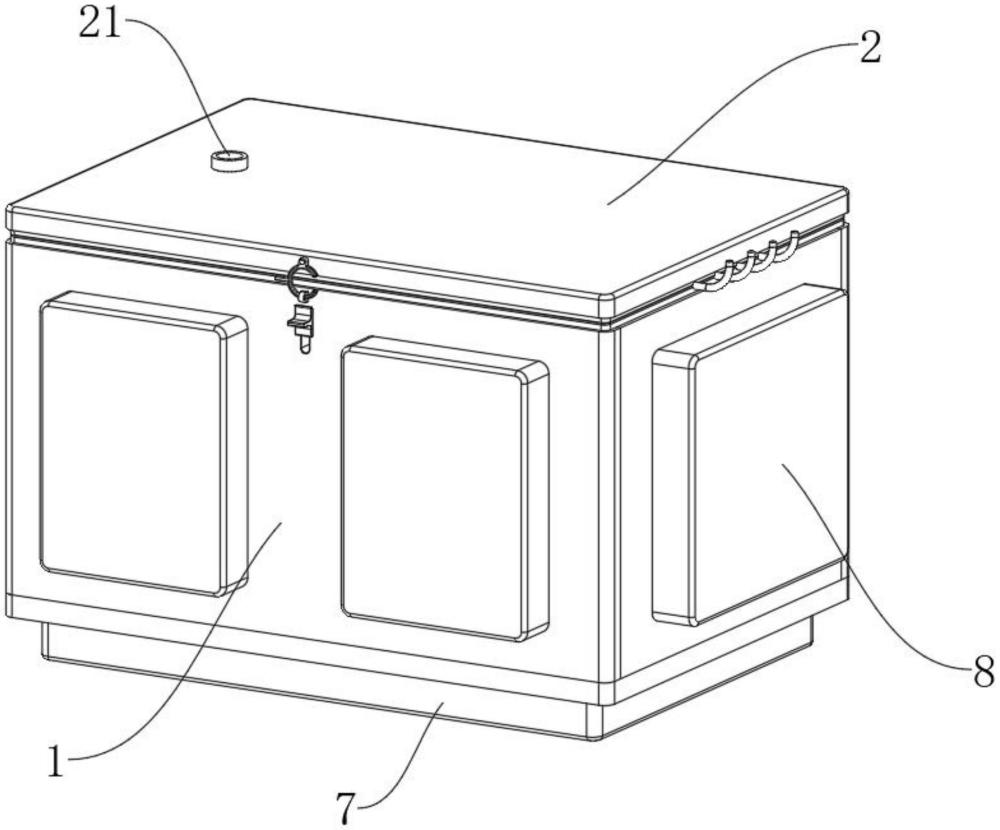

3.根據權利要求1所述的具有多級保護結構的鋰電池模組，其特征在于：所述箱體(1)的底部安裝有防火墊(7)，所述箱體(1)的四側外壁連接有多個阻燃棉(8)，所述箱體(1)的頂面和防水蓋(2)的底面分別連接有橡膠圈(22)。

4.根據權利要求3所述的具有多級保護結構的鋰電池模組，其特征在于：所述電池組(3)上安裝有接線模塊(31)，所述接線模塊(31)上安裝有多個接口(33)，所述接口(33)上插接有接頭(32)，所述接頭(32)上設置有導線。

5.根據權利要求1所述的具有多級保護結構的鋰電池模組，其特征在于：所述自鎖裝置(5)包括第二滑塊(51)，所述第二滑塊(51)滑動安裝在箱體(1)的前側內壁，所述第二滑塊(51)的兩端分別鉸接有連桿(55)，兩個所述連桿(55)遠離第二滑塊(51)的一端分別與位于前方的兩個第一滑塊(47)鉸接，所述第二滑塊(51)上轉動安裝有兩個轉桿(52)，兩個所述轉桿(52)上連接有扣桿(53)，所述箱體(1)的前側內壁安裝有兩個斜槽架(54)，所述防水蓋(2)的底面連接有鎖鉤(56)。

6.根據權利要求5所述的具有多級保護結構的鋰電池模組，其特征在于：兩個所述斜槽架(54)分別位于第二滑塊(51)的兩側，所述斜槽架(54)上設置有斜滑槽，所述扣桿(53)的外壁與兩個斜槽架(54)的斜滑槽滑動連接，所述扣桿(53)在運動過程中與鎖鉤(56)接觸。

7.根據權利要求6所述的具有多級保護結構的鋰電池模組，其特征在于：所述防水蓋(2)的前側轉動安裝有鎖扣(510)，所述箱體(1)的前側安裝有鎖環(511)，所述鎖扣(510)與鎖環(511)扣接，所述防水蓋(2)的頂部安裝有單向排氣閥(21)。

8.根據權利要求7所述的具有多級保護結構的鋰電池模組，其特征在于：所述第二滑塊(51)的底部連接有密封板(57)，所述密封板(57)與箱體(1)的前側內壁滑動連接，所述密封板(57)的前側連接有滑軸(58)，所述箱體(1)的前側開設有長槽，所述滑軸(58)與箱體(1)的長槽滑動連接，所述滑軸(58)遠離密封板(57)的一端連接有撥片(59)，所述撥片(59)位于箱體(1)的外部。

9.根據權利要求8所述的具有多級保護結構的鋰電池模組，其特征在于：所述斷電裝置(6)包括方槽墊片(61)，所述方槽墊片(61)置于接線模塊(31)的上方，所述方槽墊片(61)上開設有多個方槽，所述方槽墊片(61)的多個方槽分別套接在多個接口(33)上，多個所述接頭(32)的底面均與方槽墊片(61)的頂面接觸，所述方槽墊片(61)的前后兩側分別連接有撬軸(64)，所述接線模塊(31)的頂面安裝有兩個支點架(62)，所述支點架(62)上轉動安裝有撬桿(63)。

10.根據權利要求9所述的具有多級保護結構的鋰電池模組，其特征在于：兩個所述撬桿(63)分別位于方槽墊片(61)的前后兩側，所述撬桿(63)的一端設置為l型，所述撬桿(63)的另一端設置為叉形，兩個所述撬桿(63)的l型一端均與右方的光桿(44)接觸，兩個所述撬桿(63)的叉形一端分別與兩個撬軸(64)接觸。

技術總結
本發明涉及鋰電池技術領域，且公開了一種具有多級保護結構的鋰電池模組，包括：箱體，所述箱體的內部安裝有安裝槽和兩個安裝筒，所述安裝槽位于兩個安裝筒之間，所述安裝槽內安裝有電池組，所述箱體的頂部通過合頁安裝有防水蓋；滅火裝置，用于在電池組起火時熄滅火焰；自鎖裝置，用于在電池組起火時自鎖防水蓋；斷電裝置，用于在電池組起火時斷開電連接。通過滅火裝置的設置，使得箱體內的電池組在起火時，兩組滅火單元能夠快速啟動，將滅火劑噴灑在電池組上，快速覆蓋火源，達到第一時間滅火的作用，避免電瓶車內的電池組起火時，由于未能第一時間發現及采取措施，導致火勢迅速蔓延，從而引發較大的火災。

技術研發人員：梁美蓉
受保護的技術使用者：山東沃野建設工程有限公司
技術研發日：
技術公布日：2025/4/28
