本發明涉及互鎖開關裝置領域，具體設計一種開關柜用機械聯鎖裝置及開關柜。

背景技術：

1、機械連鎖裝置是一種安全控制技術，它在運用于開關器領域中時，主要是通過使用精密的機械部件實現與開關器之間的互鎖，從而有效防止意外動作而導致的不安全操作，目前，機械連鎖裝置普遍與開關柜相結合，為開關設備提供了更為可靠的安全保障。

2、然而，在常規機械連鎖裝置的實際應用中，我們不難發現其存在一些局限性，這些機械機構主要使用鎖體、鎖芯、連桿等關鍵部件進行傳動，這些部件的設計和使用往往具有高度的特殊性，需要結合開關設備的具體位置和狀態進行精細布設，具體來說，由于不同開關器的結構、尺寸以及在開關柜中的布設均存在差異，上述傳動部件往往需要進行定制化的設計和調整，限制了機械連鎖裝置在不同場景下的廣泛應用，因此現有技術使用起來過于單一，泛用性窄。

技術實現思路

1、本發明針對上述背景技術中提出的技術問題，提供一種可以靈活布設和使用的開關柜用機械聯鎖裝置及開關柜。

2、一種機械聯鎖裝置，包括：安裝軸；

3、轉筒，安裝軸上套裝有轉筒，轉筒與安裝軸之間能相對轉動且滑動；

4、控制手，轉筒上固定連接有控制手，轉筒轉動將控制開關器開閉；

5、安裝框，安裝軸上滑動連接有安裝框；

6、控制軸，控制軸與安裝軸平行，控制軸穿過安裝框，控制軸與安裝框之間能相對轉動且滑動；

7、移動框，安裝框內設置有移動框，控制軸穿過移動框，移動框與控制軸之間能相對轉動且滑動；

8、錐齒輪a，轉筒上固定連接有錐齒輪a；

9、錐齒輪b，移動框上轉動連接有錐齒輪b，錐齒輪b能與錐齒輪a嚙合；

10、錐齒輪c，移動框上轉動連接有兩個錐齒輪c，兩個錐齒輪c之間嚙合，其一錐齒輪c與控制軸配合，另一錐齒輪c與錐齒輪b同軸固定。

11、作為本技術方案的進一步限定，移動框滑動連接在安裝框內，錐齒輪a設置有兩個，分別固定連接在轉筒的兩端，兩個錐齒輪a所設置的方向相反；

12、還包括：伸出臂，移動框上轉動連接有伸出臂；

13、卡軸，伸出臂固定連接有卡軸；

14、卡塊，安裝框的頂部固定連接有卡塊，卡軸能與卡塊卡接式固定。

15、作為本技術方案的進一步限定，所述安裝軸和所述控制軸組成組合a，所述轉筒、所述控制手、所述安裝框、所述移動框、所述錐齒輪組、所述錐齒輪c、所述伸出臂、所述卡軸以及所述卡塊組成組合b，組合a上至少設置有兩組組合b。

16、作為本技術方案的進一步限定，本發明還提供一種開關柜，包括：所述機械連鎖裝置；

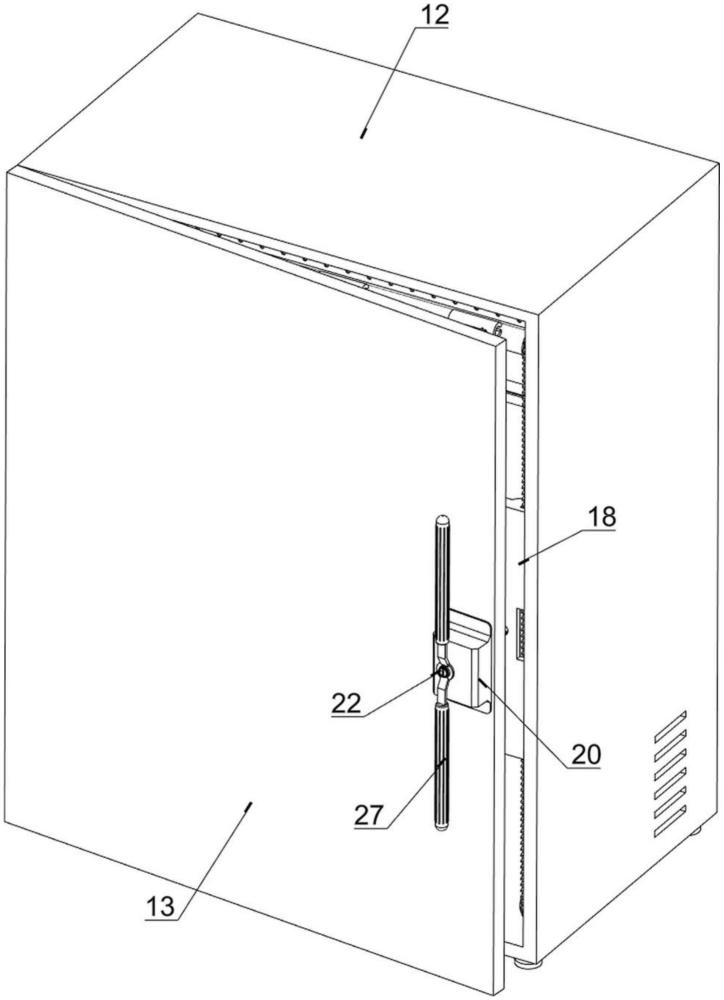

17、柜體，所述機械連鎖裝置設置在柜體內，柜體內至少設置有兩組組合a；柜門，柜體的前部轉動連接有柜門；

18、安裝架，柜體內固定連接有用于安裝開關器的安裝架。

19、作為本技術方案的進一步限定，組合a的兩側設置有安裝塊，安裝軸固定連接在安裝塊上，控制軸轉動連接在安裝塊上，安裝塊以及安裝架在柜體上的位置均能調節。

20、作為本技術方案的進一步限定，還包括：轉輪，柜體的側壁上轉動連接有轉輪；

21、齒帶，轉輪之間繞設有齒帶；

22、齒輪a，控制軸上固定連接有齒輪a，齒輪a與齒帶嚙合；

23、框殼，柜門上固定連接有框殼；

24、齒輪b，框殼上轉動連接有齒輪b，齒輪b穿出框殼和柜門。

25、作為本技術方案的進一步限定，還包括：安裝板，柜體上固定連接有安裝板；

26、安裝板上開設有鎖孔；

27、鎖筒，框殼上轉動連接有鎖筒；

28、鎖芯，鎖筒內轉動連接有鎖芯；

29、轉軸，框殼上轉動連接有轉軸，轉軸與鎖筒固定連接，轉軸上設置有方頭；螺紋柱，轉軸的方頭上滑動連接有螺紋柱，螺紋柱能與鎖孔螺紋配合；

30、彈簧，螺紋柱與轉軸之間固定連接有彈簧；

31、安裝環，鎖筒外固定連接有安裝環；

32、把手，安裝環上固定連接有把手。

33、作為本技術方案的進一步限定，還包括：連接桿，安裝環上滑動連接有連接桿；

34、錐齒輪d，連接桿上以及齒輪b上均固定連接有錐齒輪d，兩個錐齒輪d之間能嚙合；

35、控制筒，轉軸外轉動連接有控制筒，控制筒轉動將傳動連接桿移動，控制筒與鎖芯固定連接。

36、本發明的有益效果：在本發明中，通過設置組合a在安裝軸上的位置自由可調，使控制手在任意位置均能夠被安裝軸統一傳動控制，以及采用齒輪a與齒帶的傳動方式，使控制軸在任意位置均能被統一傳動控制，即，使得本發明中的機械連鎖裝置可以進行極大靈活度的調節操作，并依舊能被統一傳動控制對開關器進行互鎖，因此，本發明能根據實際情況任意調整機械連鎖裝置，使機械連鎖裝置能夠適用不同位置情況的開關器，而不需要對不同的開關器使用不同機械連鎖裝置，從而達到提高本發明使用泛用性的效果；并且，本發明通過將機械連鎖裝置與開關柜的使用進行結合，在開關柜門的同時實現對開關器的開閉控制，從而在便捷本發明使用的同時，利用柜門與柜體之間鎖定的穩定性和牢固性，更進一步提高本發明鎖定開關器的穩定性以及安全性。

技術特征：

1.一種機械聯鎖裝置，其特征在于，包括：安裝軸(1)；

2.根據權利要求1所述的一種機械聯鎖裝置，其特征在于，移動框(6)滑動連接在安裝框(4)內，錐齒輪a(701)設置有兩個，分別固定連接在轉筒(2)的兩端，兩個錐齒輪a(701)所設置的方向相反，移動框(6)移動，將使錐齒輪b(702)移動至與其一錐齒輪a(701)嚙合；

3.根據權利要求2所述的一種機械聯鎖裝置，其特征在于，所述安裝軸(1)和所述控制軸(5)組成組合a，所述轉筒(2)、所述控制手(3)、所述安裝框(4)、所述移動框(6)、所述錐齒輪組(7)、所述錐齒輪c(8)、所述伸出臂(9)、所述卡軸(10)以及所述卡塊(11)組成組合b，組合a上至少設置有兩組組合b。

4.一種開關柜，使用如權利要求3所述的機械聯鎖裝置，其特征在于，還包括：

5.根據權利要求4所述的一種開關柜，其特征在于，組合a的兩側設置有安裝塊，安裝軸(1)固定連接在安裝塊上，控制軸(5)轉動連接在安裝塊上，安裝塊以及安裝架(14)在柜體(12)上的位置均能調節。

6.根據權利要求5所述的開關柜，其特征在于，還包括：轉輪(15)，柜體(12)的側壁上轉動連接有轉輪(15)；

7.根據權利要求6所述的一種開關柜，其特征在于，還包括：安裝板(18)，柜體(12)上固定連接有安裝板(18)；

8.根據權利要求7所述的一種開關柜，其特征在于，還包括：連接桿(30)，安裝環(26)上滑動連接有連接桿(30)；

技術總結
本發明涉及互鎖開關裝置領域，具體設計一種開關柜用機械聯鎖裝置及開關柜，包括：安裝軸；轉筒，安裝軸上套裝有轉筒；控制手，轉筒轉動將控制開關器開閉；安裝框，安裝軸上滑動有安裝框；控制軸；移動框，安裝框內設置有移動框；錐齒輪A，轉筒上固定連接有錐齒輪A；錐齒輪B，移動框上轉動連接有錐齒輪B；錐齒輪C，移動框上轉動連接有兩個錐齒輪C。在本發明中，通過設置組合A在安裝軸上的位置自由可調，以及采用齒輪A與齒帶的傳動方式，使得本發明中的機械連鎖裝置可以進行極大靈活度的調節操作，并依舊能被統一傳動控制對開關器進行互鎖，達到提高本發明使用泛用性的效果。

技術研發人員：寇曉建,張宗淼,劉德勝,賀長虹,胡偉峰,羅進響
受保護的技術使用者：珠?？禃x電氣股份有限公司
技術研發日：
技術公布日：2025/4/28
