本發明涉及高壓變電站電網控制，尤其涉及一種具有遠程控制功能的變電站用斷路器及方法。

背景技術：

1、變電站是電力系統中用于電能轉換和分配的重要設施，它主要承擔將高壓電能轉換為低壓電能或?qū)⒌蛪弘娔苻D(zhuǎn)換為高壓電能的功能，為了保護電氣設備和電路不受過載、短路等故障條件的影響，需要在變電站上配備斷路器，用于保護電路以及電氣設備。

2、目前采用的斷路器采用繼電器控制，當繼電器檢測到電路中電流的變化，會通過控制器斷開電路，電路斷開后會產生電弧，無法做到完全斷開，因此公開號為cn110556262b公開了一種高壓斷路器，其包括主噴嘴、輔助噴嘴和布置在它們之間的加熱通道，加熱通道通向加熱空間，另外，在輔助噴嘴與兩個接觸元件中的第一接觸元件之間存在另外的通道，另外的通道在端部處封閉，并且在停滯點與第一接觸元件的最窄位置之間的沿中心軸線的方向測量的距離l1位于5mm與20mm之間的范圍中。

3、上述斷路器即使在停滯點與第一接觸元件的最窄位置之間使用小的距離，也可形成急劇變化的壓力分布，該壓力分布在很大程度上獨立于輔助噴嘴的形狀或設計，因此，甚至在輔助噴嘴磨損且因此導致表面改變的情況下或在輔助噴嘴燒穿的情況下，壓力分布也幾乎沒有改變，小的加速距離以及在端部處封閉的郁金香型通道造成高壓斷路器的電流開斷能力的提高。

4、當時上述斷路器以及目前使用的斷路器在具體使用時，通過繼電器來檢測電路中的電流，然后控制斷路器的啟閉，但是遠程控制時，通過外設向電路中施加電壓，改變電路中的電流大小，從而來觸發繼電器運作，這樣會導致電路中的電流增大，影響電路中其他電氣設備的正常運作，甚至?xí)?dǎo)致電氣設備過壓損壞。

5、因此可采用一種新型的具有遠程控制功能的變電站用斷路器及方法來解決現有技術的不足之處。

技術實現思路

1、本發明的目的是為了解決現有技術中存在過壓損壞電氣設備的問題，而提出的一種具有遠程控制功能的變電站用斷路器及方法。

2、為了實現上述目的，本發明采用了如下技術方案：

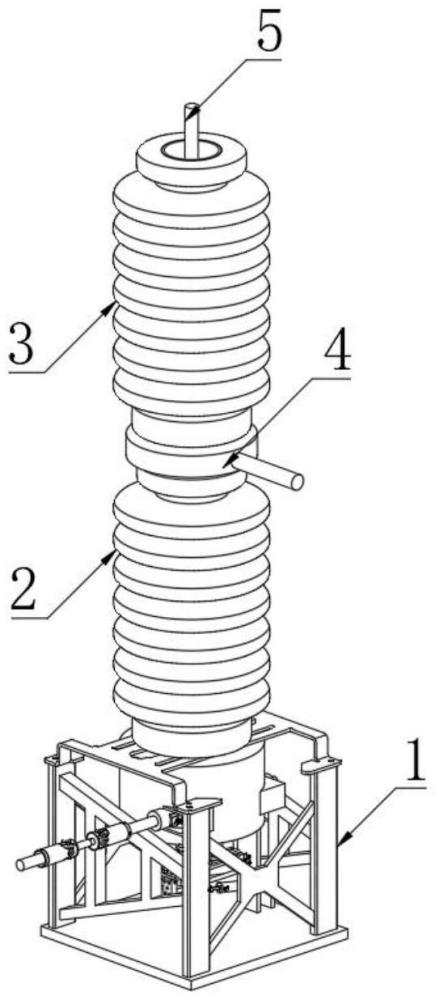

3、一種具有遠程控制功能的變電站用斷路器，包括底部支架以及繼電器控制部件，還包括固定安裝在底部支架上的斷路器本體以及與斷路器本體相配合的遠程控制組件；

4、斷路器本體由啟閉組件以及輸出連接器組成，所述輸出連接器上下兩端均固定安裝有一個絕緣筒，位于上部的所述絕緣筒內固定安裝有輸入連接器，所述輸入連接器底部固定安裝有導電插桿，所述輸出連接器上固定安裝有導電連接套，所述導電連接套內滑動安裝有與導電插桿相配合的導電連接筒，所述啟閉組件安裝在底部支架上，用于驅動導電連接筒移動，所述繼電器控制部件用于控制啟閉組件運作，用于控制導電連接筒與導電插桿的連接與斷開，所述遠程控制組件用于單獨控制導電連接筒與導電插桿的連接。

5、優選的，位于下部的所述絕緣筒外部固定安裝有底部絕緣子，位于上部的所述絕緣筒外部固定安裝有頂部絕緣子。

6、優選的，上部的所述絕緣筒內固定安裝有頂部密封套以及導氣筒，所述導氣筒底部與導電連接套側邊固定連接，所述頂部密封套上開設有與導電插桿相配合的貫穿孔，所述導氣筒頂部與頂部密封套底部之間安裝有密封連接套。

7、優選的，所述啟閉組件包括固定安裝在底部絕緣子底部的控制機盒，位于下方的所述絕緣筒內滑動安裝有防護套，所述防護套內固定安裝有推桿，所述底部支架上固定安裝有控制機盒，所述防護套以及推桿均伸入控制機盒內部；

8、所述控制機盒上開設有兩個滑動槽，兩個所述滑動槽凹內均滑動安裝有一個滑動套，兩個所述滑動套之間共同轉動安裝有一個轉動軸，兩個所述滑動套與控制機盒之間均通過一個復位機構相連接，所述繼電器控制部件上固定安裝有感應控制軸，所述感應控制軸與轉動軸之間通過伸縮萬向聯軸器相連接，所述轉動軸上固定安裝有齒輪，所述防護套側邊開設有多個與齒輪相配合的齒槽。

9、優選的，所述遠程控制組件包括固定安裝在底部支架上的固定板，所述固定板上轉動安裝有兩個平行設計的轉動桿，兩個所述轉動桿遠離固定板的一端共同安裝有一個連接板，兩個所述轉動桿與連接板之間均為轉動連接，所述固定板上轉動安裝有電推桿，所述電推桿伸縮端與位于底部的轉動桿之間轉動連接；

10、所述連接板上固定安裝有滑軌，所述滑軌上滑動安裝有多個架體，位于兩側的所述架體上均固定安裝有一個電磁鐵二，位于中間的所述架體上通過伸縮機構安裝有電磁鐵一，所述防護套底部固定安裝有與電磁鐵一相配合的第一磁板，所述控制機盒內安裝有兩個與電磁鐵二以及轉動軸相配合的分離機構，所述滑軌上固定安裝有兩個電磁鐵三，所述控制機盒內安裝有兩個與對應電磁鐵三以及轉動軸相配合的鎖止機構，所述控制機盒頂部開設有多個圓孔。

11、優選的，所述架體上轉動安裝有多個滾輪，所述滑軌上開設有多個與對應滾輪相配合的滑動槽，所述架體與滑軌之間固定安裝有彈性伸縮桿一。

12、優選的，所述伸縮機構包括固定安裝在架體上的固定盤，所述固定盤上固定安裝有彈性伸縮桿二，所述彈性伸縮桿二伸縮端與電磁鐵一之間固定連接，所述電磁鐵一底部固定安裝有多個第一限位鉤，所述固定盤上固定安裝有多個與對應第一限位鉤相配合的第二限位鉤。

13、優選的，所述分離機構包括滑動安裝在控制機盒上的桿體，所述桿體上部固定安裝有與轉動軸相配合的楔塊，所述桿體底部固定安裝有與電磁鐵二相配合的第二磁板。

14、優選的，所述鎖止機構包括轉動安裝在轉動軸上的鎖定套，所述鎖定套與控制機盒側壁之間固定安裝有多個第一彈性伸縮桿，所述控制機盒內部底部固定安裝有多個第二彈性伸縮桿，多個所述第二彈性伸縮桿伸縮端共同固定安裝有一個圓盤，所述圓盤上固定安裝有卡板，所述鎖定套上開設有與卡板相配合的卡槽，所述圓盤底部固定安裝有與電磁鐵三相配合的第三磁板。

15、本發明還提供了一種具有遠程控制功能的變電站用斷路器的使用方法，包括上述一種具有遠程控制功能的變電站用斷路器，還包括以下步驟：

16、s1、繼電器控制部件控制：當電路中的電流發生變化時，且變化超過限定值，此時繼電器控制會感應電路中的電流變化，然后通過控制器控制啟閉組件運作，通過啟閉組件來帶動導電連接筒移動，使導電連接筒與導電插桿分離，完成斷路器的切斷，當電路恢復后，通過控制器來控制啟閉組件反向運作，使導電連接筒與導電插桿接觸，完成電路對接；

17、s2、遠程控制組件控制：當電路中的電路未發生變化時，繼電器控制部件不會觸發，此時通過遠程控制組件來控制啟閉組件運作，在遠程控制組件運作的同時，不會對繼電器控制部件造成影響，用于單獨控制電路的啟閉，遠程控制組件控制電路斷開后，繼電器控制部件檢測電路中的電流發生變化，會自動進入斷開狀態，一旦電路恢復，繼電器控制部件會自動復位。

18、與現有的技術相比，本發明優點在于：

19、1、本斷路器在進行高壓變電站電路控制時，通過設置楔塊，可在進行遠程控制時，使齒輪與齒槽分離，此時的導電連接筒通過第一磁板以及電磁鐵一來控制，用于分開繼電器控制部件，使遠程控制組件可單獨控制導電連接筒與導線插桿之間的斷連，實現遠程控制。

20、2、本斷路器在進行高壓變電站電路控制時，通過設置鎖止機構中的卡板來對鎖定套進行鎖定，確保在齒輪與齒槽嚙合時，保持轉動軸穩定不用，提高齒輪與防護套之間傳動的穩定性，同時配合第三磁板與電磁鐵三的使用，在轉動軸移動之前解鎖對轉動軸的鎖定，確保遠程控制組件運作時轉動軸移動時齒輪與齒槽分離，配合頂部密封套、密封連接套以及導氣筒，可在斷開之后注入六氟化硫氣體，用于保護電路，使電路中的電流緩慢削弱，降低電路電流突變對電氣設備造成的影響，用于保護電氣設備。

21、3、本斷路器在進行高壓變電站電路控制時，通過設置架體以及滾輪，在第一磁板與電磁鐵一相吸后，滑軌升降時，架體在滑軌上移動，由于第一磁板位置不變，而滑軌的位置發生改變，所以此時需要改變電磁鐵一的位置，確保在滑軌移動時保持第一磁板與電磁鐵一之間相吸，用于帶動第一磁板移動，從而帶動導電連接筒移動，可有效的避免出現錯位的情況發生，確保相吸后的第一磁板與電磁鐵一再豎直方向做直線運動。

22、綜上所述，本發明在進行高壓變電站電路啟閉控制時，采用遠程控制組件來對斷路器本體進行遠程控制，實現遠程控制電路的目的，同時在遠程控制的過程中，使繼電器控制部件失去對導電連接筒的控制權，并且采用機械結構來控制斷路器的啟閉，無需增添電壓，可保證電路電流的穩定，避免電流增大造成電氣設備損壞的情況發生，具有更高的安全性。
