本發明涉及鍵盤，具體涉及一種光學機械鍵盤開關。

背景技術：

1、隨著科技進步，人們對鍵盤的要求越來越高。特別是電競行業的發展，對于鍵盤開關觸發行程、觸發時間、觸發力度、整體一致度以及開關壽命的要求越來越高。

2、傳統鍵盤開關通過正負極彈片的觸碰撞擊來實現連通和斷開，彈片因為磨損、氧化、腐蝕等因素影響，使得功能不穩定，鍵盤開關按鈕需要下壓至底部時才能實現正負極彈片的觸碰，這樣導致鍵盤開關行程較長，鍵盤開關反應時間慢。

3、磁感鍵盤開關，通過感應磁通量的大小，來獲取行程信息，輸出開關信號，解決了物理連接導致的功能不穩定，但是因為磁感的變化不穩定，例如裝配誤差、間隙、磁鐵角度等問題，使得磁感的判斷無法十分精確。

4、紅外對管鍵盤開關，通過遮擋光源，使感光元件通斷來實現開關信號，解決了物理連接導致的功能不穩定，但是其無法改變開關的行程。

5、模擬紅外開關，通過梯形遮光片，部分遮擋紅外信號，感應紅外信號強弱來判斷開關行程，解決了以上三種開關的負面效果，但是對于加工精度要求非常高，加工精度不足會導致一致性誤差，同時后續的adc電路導致整體成本較高。

技術實現思路

1、針對現有技術中的缺陷，本發明提供一種光學機械鍵盤開關，本結構可以縮短開關行程，提升反應速度，判斷行程方向，提高整體一致性，以及延長開關壽命。

2、一種光學機械鍵盤開關，包括基座、按鈕、上蓋、發光體和感光元件，所述基座內具有腔體一和腔體二，所述腔體二內設置有遮板，所述遮板將腔體二分為后腔和前腔，所述發光體設置于前腔內，所述感光元件設置于后腔內，所述按鈕設置于腔體一內，所述上蓋與基座連接，按鈕與腔體一底壁之間連接有彈性件，按鈕活動貫穿上蓋，按鈕能夠向下運動，腔體一與前腔之間具有連通口，按鈕上連接有光柵板，所述光柵板進入前腔內，光柵板位于發光體與遮板之間，

3、所述遮板上設置有兩個橫向分布的透光孔，感光元件上具有兩個光電傳感器，兩個光電傳感器分別與兩個透光孔對應，所述光柵板上具有兩個橫向分布的過光孔組，所述過光孔組包括多個縱向分布的過光孔，兩個過光孔組的高度具有差異，過光孔組與透光孔一一對應，初始狀態時，過光孔組位于透光孔上方，按壓按鈕帶動光柵板向下運動，過光孔與透光孔對應時，光電傳感器能夠接收發光體的光信號并轉化為電信號傳遞給mcu。

4、優選地，左側過光孔組的高度低于右側過光孔組的高度。

5、優選地，所述按鈕底壁具有底腔，底腔頂壁連接插銷，所述腔體一的底壁連接固定筒，所述插銷底端進入固定筒內。

6、優選地，所述彈性件為彈簧，所述彈簧兩端分別與底腔頂壁和腔體一的底壁連接。

7、優選地，所述按鈕的側壁連接安裝板，所述光柵板與安裝板連接。

8、優選地，所述安裝板上設置有安裝槽，所述光柵板右端進入安裝槽內。

9、優選地，所述基座上連接有固定板，固定板上具有上端開放的滑槽，所述按鈕側壁連接滑塊，滑塊進入滑槽內，上蓋將滑槽上端封閉。

10、優選地，所述過光孔組內多個過光孔縱向均勻分布。

11、本發明的有益效果體現在：本技術方案中通過各組件的配合，初始狀態時，兩個過光孔組分別位于兩個透光孔的上方，使用時，向下按壓按鈕，帶動光柵板向下運動，過光孔向下運動至與透光孔對應時，此時光電傳感器能夠接收到發光體的光信號，并將光信號轉化為電信號傳遞給mcu，mcu即可識別到按鈕的動作，這樣按鈕無需下壓至最底部，只需過光孔與透光孔對應時，mcu即可接收到按鈕下壓的信號，如此縮短按鈕行程，縮短觸發時間，提高反應速度。

技術特征：

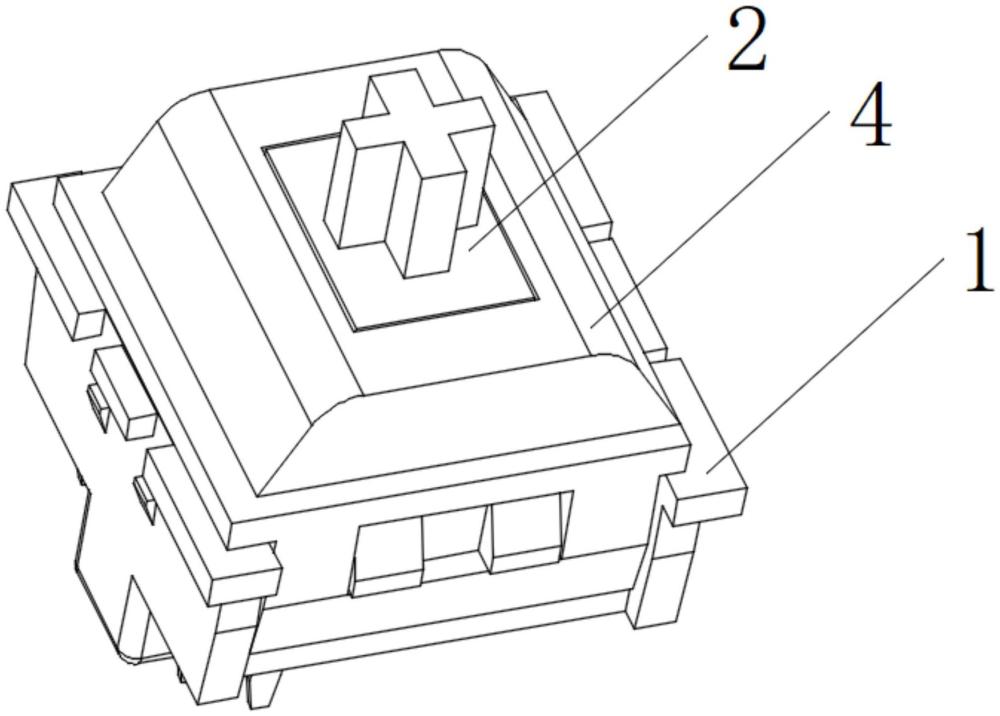

1.一種光學機械鍵盤開關，其特征在于，包括基座(1)、按鈕(2)、上蓋(4)、發光體(5)和感光元件(8)，所述基座(1)內具有腔體一(9)和腔體二，所述腔體二內設置有遮板(7)，所述遮板(7)將腔體二分為后腔(10)和前腔(11)，所述發光體(5)設置于前腔(11)內，所述感光元件(8)設置于后腔(10)內，所述按鈕(2)設置于腔體一(9)內，所述上蓋(4)與基座(1)連接，按鈕(2)與腔體一(9)底壁之間連接有彈性件(3)，按鈕(2)活動貫穿上蓋(4)，按鈕(2)能夠向下運動，腔體一(9)與前腔(11)之間具有連通口(13)，按鈕(2)上連接有光柵板(6)，所述光柵板(6)進入前腔(11)內，光柵板(6)位于發光體(5)與遮板(7)之間，

2.根據權利要求1所述的一種光學機械鍵盤開關，其特征在于，左側過光孔組的高度低于右側過光孔組的高度。

3.根據權利要求1所述的一種光學機械鍵盤開關，其特征在于，所述按鈕(2)底壁具有底腔(15)，底腔(15)頂壁連接插銷(16)，所述腔體一(9)的底壁連接固定筒(17)，所述插銷(16)底端進入固定筒(17)內。

4.根據權利要求3所述的一種光學機械鍵盤開關，其特征在于，所述彈性件(3)為彈簧，所述彈簧兩端分別與底腔(15)頂壁和腔體一(9)的底壁連接。

5.根據權利要求1所述的一種光學機械鍵盤開關，其特征在于，所述按鈕(2)的側壁連接安裝板(18)，所述光柵板(6)與安裝板(18)連接。

6.根據權利要求5所述的一種光學機械鍵盤開關，其特征在于，所述安裝板(18)上設置有安裝槽，所述光柵板(6)右端進入安裝槽內。

7.根據權利要求1所述的一種光學機械鍵盤開關，其特征在于，所述基座(1)上連接有固定板(19)，固定板(19)上具有上端開放的滑槽(20)，所述按鈕(2)側壁連接滑塊(21)，滑塊(21)進入滑槽(20)內，上蓋(4)將滑槽(20)上端封閉。

8.根據權利要求1所述的一種光學機械鍵盤開關，其特征在于，所述過光孔組內多個過光孔(14)縱向均勻分布。

技術總結
本發明公開了一種光學機械鍵盤開關，包括基座、按鈕、上蓋、發光體和感光元件，基座內具有腔體一和腔體二，腔體二內設置有遮板，發光體設置于前腔內，感光元件設置于后腔內，按鈕設置于腔體一內，上蓋與基座連接，按鈕與腔體一底壁之間連接有彈性件，腔體一與前腔之間具有連通口，按鈕上連接有光柵板，遮板上設置有兩個透光孔，感光元件上具有兩個光電傳感器，光柵板上具有兩個過光孔組，過光孔組包括多個縱向分布的過光孔，按壓按鈕帶動光柵板向下運動，過光孔與透光孔對應時，光電傳感器能夠接收發光體的光信號并轉化為電信號傳遞給MCU。本結構可以縮短開關行程，提升反應速度，判斷行程方向，提高整體一致性，以及延長開關壽命。
