本發明涉及電池包，尤其涉及一種集成母排組件和電池包。

背景技術：

1、電池包在應用過程中需要配合bms（battery?management?system）對其進行溫、壓信號采集實現電池管理。現有的電池包多采用集成母排（ccs：cells?contact?system）組件進行電池包內電芯的串、并聯以及溫度、電壓信號采集。常規的ccs組件包括匯流排、支架和采集線束等零部件，在使用時，匯流排和采集線束等零部件多集成在支架上，在裝配至電池包內后，通常在整個ccs組件上灌膠以將鋁排和采集線束等零部件粘接固定在支架上。

2、但現有的ccs組件對電芯模塊沒有防火保護，但電池包在實際使用過程中可能出現熱失控，在電池熱失控后，電芯模塊會進行膨脹，但單獨地設置約束電芯的防火組件，為電池包的組裝帶來了不便。

技術實現思路

1、為克服上述缺點，本發明的目的在于提供一種集成母排組件和電池包，集成母排組件形成模塊結構，且集成了防火件，防火件在固定時無需額外的連接結果，簡化了防火件的封裝，節約成本，同時增加防火性能，提高安全性。

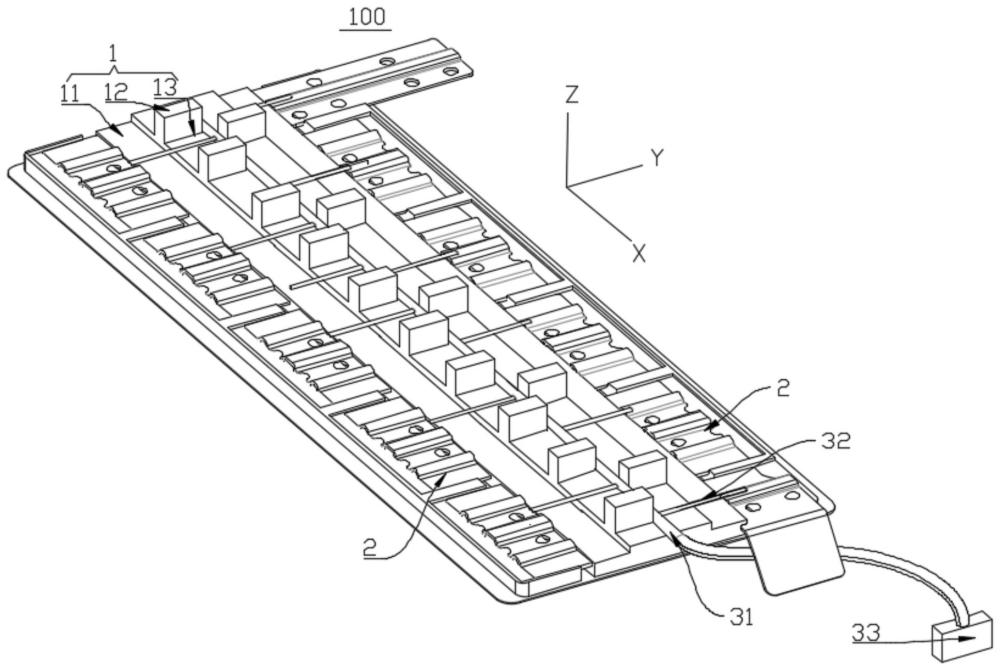

2、為了達到以上目的，本發明采用的技術方案是：一種集成母排組件，包括：

3、支架，所述支架包括支架本體；

4、匯流排，所述匯流排與所述支架本體固定并與電芯模塊的極柱固定連接；

5、采集線束，所述采集線束固定在所述支架上并與所述匯流排固定連接；

6、防火件，所述防火件固定在所述支架本體沿豎直方向靠近電芯模塊的下表面上，所述防火件在所述支架擠壓下部分貼緊在所述電芯模塊表面，所述電芯模塊的防爆口朝向所述防火件，所述防火件在所述電芯模塊上的投影能覆蓋所述防爆口。

7、本發明的有益效果在于：

8、支架起到支撐的作用，同時支架固定匯流排、采集線束和防火件，讓集成母排組件形成一個整體模塊；

9、集成母排組件還集成了一個防火件，防火件與支架固定，也就是和支架形成一個整體，此時防火件無需額外的安裝結構，簡化了結構；

10、支架也能利用自身重力，向下壓緊防火件，將防火件壓緊在電芯模塊上，當電芯模塊發生熱失控時，防爆口破裂并且噴出火焰與高溫顆粒，此時由于防火件的位置與防爆口對應且防爆口朝向防火件，火焰與高溫顆粒均被防火件擋下，不同的電芯模塊之間不會相互影響，也不會影響電池包的其他結構，避免了電芯模塊和電池包集體熱失控。

11、進一步來說，所述支架還包括凸塊，所述凸塊沿支架本體豎直方向遠離電芯模塊的上表面朝向遠離電芯模塊的一側延伸，所述凸塊上開設有供定位所述采集線束的導向槽，所述凸塊能通過所述支架本體將所述防火件朝向所述電芯模塊壓緊。

12、凸塊和電池包的上蓋抵靠，此時凸塊被上蓋限制上移位置，也就是凸塊收到上蓋向下壓緊的力，以將防火件壓緊在電芯模塊表面。同時凸塊上開設導向槽，起到固定采集線束的作用。

13、進一步來說，所述防火件與所述電芯模塊之間形成與所述防爆口對應的腔體，所述防爆口破裂時，所述防爆口噴出的火焰和高溫顆粒限定在所述腔體內。

14、防火件需要為防爆口的沖破讓位，同時為噴出的高溫顆粒提供存放空間，因此將防火件與電芯模塊之間形成覆蓋所有防爆口的腔體，此時電芯模塊的多個防爆口均對應這個腔體。

15、進一步來說，所述防火件包括頂部防火部以及連接在所述頂部防火部寬度方向兩端的第一側邊防火部和第二側邊防火部，所述頂部防火部位于所述防爆口的正上方且和所述防爆口之間留有間距，所述第一側邊防火部和所述第二側邊防火部朝靠近所述電芯模塊的方向延伸并和所述電芯模塊抵靠。

16、第一側邊防火部、第二側邊防火部、頂部防火部和電芯模型之間形成腔體，頂部防火部用于阻擋火焰和高溫顆粒向上擴散，第一側邊防火部和第二側邊防火部用于阻擋火焰和高溫顆粒向y向兩側擴散。

17、進一步來說，所述防火件還包括所述第一側邊防火部下端朝向遠離所述第二側邊防火部一側延伸的第一加強部，和/或，所述防火件還包括所述第二側邊防火部下端朝向遠離所述第一側邊防火部一側延伸的第二加強部，所述第一加強部、所述第二加強部和所述電芯模塊抵靠。

18、第一加強部和第二加強部均與電芯模塊抵靠，以增大防火組件和電芯模塊之間的接觸面積。此時支架更容易在第一加強板、第二加強板上施加向下的力。第一加強部、第二加強板和電芯模塊之間形成密封通道，這個密封通道增加了密封性，避免腔體內火焰和高溫顆溢出腔體。

19、進一步來說，所述支架本體沿豎直方向靠近電芯模塊的下表面向上開設有插槽，因為防火件不是一個平板結構，因此在支架本體上設置插槽，為防火件的放置提供空間，尤其是為向上凸起的頂部防火部讓位。

20、所述插槽和所述防火件的形狀匹配，所述防火件插接在所述插槽內，此時插槽和防火件卡接。

21、進一步來說，所述防火件通過固定膠固定于所述支架本體。固定膠固定成本低，工藝簡單，便于加工。

22、進一步來說，所述采集線束包括總線和分線，所述分線與所述匯流排固定，所述分線匯總形成所述總線。所述導向槽包括沿支架長度方向開設的槽體一和沿支架寬度方向開設的多個槽體二，所述槽體一和所述槽體二導通，所述分線穿過所述槽體二，所述總線穿過所述槽體一并內限定在所述槽體一內。槽體一和槽體二的設置，為采集線束讓位，并固定采集線束。

23、進一步來說，所述集成母排組件還包括溫度傳感器，所述溫度傳感器固定在所述匯流排或所述支架本體上，所述溫度傳感器和所述采集線束電連。通過支架還能固定溫度傳感器，溫服傳感器用于采集電芯模塊的溫度。

24、本發明還公開一種電池包，包括殼體，所述殼體內設置有上述的集成母排組件和與所述集成母排組件對應設置的電芯模塊，所述殼體通過所述支架將所述防火件向下壓緊在所述電芯模塊的上。

25、集成母排形成一個模塊，組裝完成后再與電芯模塊組裝，利用殼體限定支架的高度位置，并向下擠壓支架，以將支架上固定的防火件的部分向下壓緊在電芯模塊上，防火件提高電池的安全性。

技術特征：

1.一種集成母排組件，其特征在于：包括：

2.根據權利要求1所述的集成母排組件，其特征在于：所述支架還包括凸塊，所述凸塊沿支架本體豎直方向遠離電芯模塊的上表面朝向遠離電芯模塊的一側延伸，所述凸塊上開設有供定位所述采集線束的導向槽，所述凸塊能通過所述支架本體將所述防火件朝向所述電芯模塊壓緊。

3.根據權利要求1所述的集成母排組件，其特征在于：所述防火件與所述電芯模塊之間形成與所述防爆口對應的腔體，所述防爆口破裂時，所述防爆口噴出的火焰和高溫顆粒限定在所述腔體內。

4.根據權利要求3所述的集成母排組件，其特征在于：所述防火件包括頂部防火部以及連接在所述頂部防火部寬度方向兩端的第一側邊防火部和第二側邊防火部，所述頂部防火部位于所述防爆口的正上方且和所述防爆口之間留有間距，所述第一側邊防火部和所述第二側邊防火部朝靠近所述電芯模塊的方向延伸并和所述電芯模塊抵靠。

5.根據權利要求4所述的集成母排組件，其特征在于：所述防火件還包括所述第一側邊防火部下端朝向遠離所述第二側邊防火部一側延伸的第一加強部，和/或，所述防火件還包括所述第二側邊防火部下端朝向遠離所述第一側邊防火部一側延伸的第二加強部，所述第一加強部、所述第二加強部和所述電芯模塊抵靠。

6.根據權利要求1所述的集成母排組件，其特征在于：所述支架本體沿豎直方向靠近電芯模塊的下表面向上開設有插槽，所述插槽和所述防火件的形狀匹配，所述防火件插接在所述插槽內或所述防火件通過固定膠固定于所述支架本體。

7.根據權利要求2所述的集成母排組件，其特征在于：所述凸塊位于所述防火件的正上方。

8.根據權利要求2所述的集成母排組件，其特征在于：所述采集線束包括總線和分線，所述分線與所述匯流排固定，所述分線匯總形成所述總線；

9.根據權利要求1所述的集成母排組件，其特征在于：所述集成母排組件還包括溫度傳感器，所述溫度傳感器固定在所述匯流排或所述支架本體上，所述溫度傳感器和所述采集線束固定連接。

10.一種電池包，其特征在于：包括殼體，所述殼體內設置有如權利要求1-9任一項所述的集成母排組件和與所述集成母排組件對應設置的電芯模塊，所述殼體通過所述支架將所述防火件向下壓緊在所述電芯模塊的上。

技術總結
本發明公開了一種集成母排組件和電池包，集成母排組件包括支架，支架包括支架本體；匯流排與支架本體固定并與電芯模塊的極柱固定連接；采集線束固定在支架上并與匯流排固定連接。防火件固定在支架本體沿豎直方向靠近電芯模塊的下表面上，防火件在支架擠壓下部分貼緊在電芯模塊表面，電芯模塊的防爆口朝向防火件，防火件在電芯模塊上的投影能覆蓋防爆口。集成母排組件形成模塊結構，且集成了防火件，防火件在固定時無需額外的連接結果，簡化了防火件的封裝，節約成本，同時提高防火安全性。

技術研發人員：劉建國,鄭琦,翁蒙旗
受保護的技術使用者：星恒電源股份有限公司
技術研發日：
技術公布日：2025/4/24
