本申請涉及電池，尤其涉及一種二次電池及其制備方法和電子裝置。

背景技術：

1、鋰離子電池因能量密度高、平均開路電壓高和循環壽命長等優點已廣泛應用于移動、便攜式電器中。隨著電子產品向小型化、多功能化發展，其對鋰離子電池的能量密度、安全性能要求也越來越高。鋰離子電池包括電極組件，電極組件的正極極片的寬度和長度通常都要短于負極極片，以降低負極極片的邊緣析鋰的風險。在電極組件的制造過程中，負極極片的邊緣和正極極片的邊緣可能發生錯位，例如，由于公差的存在導致涂布在集流體的正反兩面的活性物質層的邊緣產生錯位進而使負極極片和正極極片的邊緣發生錯位，或者在將模切形成的多個極耳彎折后與電極端子焊接時，極耳拉扯極片使負極極片的邊緣和正極極片的邊緣發生錯位。在這種情況下，通常需要增大負極極片中超出正極極片的邊緣區域（也稱為overhang區域），以減小負極極片的邊緣因錯位導致負極余量不足而產生析鋰的風險，但這會造成較大的能量密度損失。

技術實現思路

1、本申請的一個目的在于，提供一種可以降低負極極片的邊緣析鋰的風險，同時有利于提高能量密度的二次電池及其制備方法和電子裝置。

2、本申請第一方面提供一種二次電池，包括電極組件。電極組件包括多個正極極片和多個正極極耳，正極極片包括層疊設置的正極集流體和正極活性物質層。正極極片包括第一正極邊緣，正極極耳由正極集流體自第一正極邊緣延伸形成。正極極片包括正極空箔區，正極空箔區的正極集流體的表面未設有正極活性物質層。正極極耳的延伸方向為第一方向，正極空箔區沿第一方向延伸至第一正極邊緣。沿第一方向觀察，正極空箔區與正極極耳至少部分重疊。

3、本申請中，正極極片配置正極空箔區，且正極空箔區與正極極耳沿第一方向部分重疊，使得正極空箔區可以將正極極片產生的電流直接引出至正極極耳，正極空箔區起到正極極耳的作用。正極空箔區的設置可以增大該位置處的cb值，從而降低負極極片中位于正極空箔區所在一側的邊緣因負極余量不足導致析鋰的風險。且即使多個正極極耳彎折后與電極端子連接導致正極極片的邊緣和負極極片的邊緣發生錯位，由于正極空箔區的存在，負極極片的邊緣也不易產生析鋰，如此不需要增大負極極片沿第一方向超出正極極片的長度，從而有利于提高能量密度。

4、根據本申請的一些實施方式，沿第一方向，正極空箔區包括與第一正極邊緣相對的第一邊緣，第一正極邊緣與第一邊緣之間的距離為l1，0＜l1≤2?mm。當l1位于上述范圍時，有利于在因錯位導致負極極片在第一正極邊緣所在的一側超出正極極片的長度不夠長的情況下，使第一正極邊緣處的cb值保持大于1，降低負極極片的邊緣出現析鋰的風險；且因正極空箔區的設置而導致的正極活性物質層在第一方向上的減少量有限，即容量損失有限，對能量密度的影響較小。

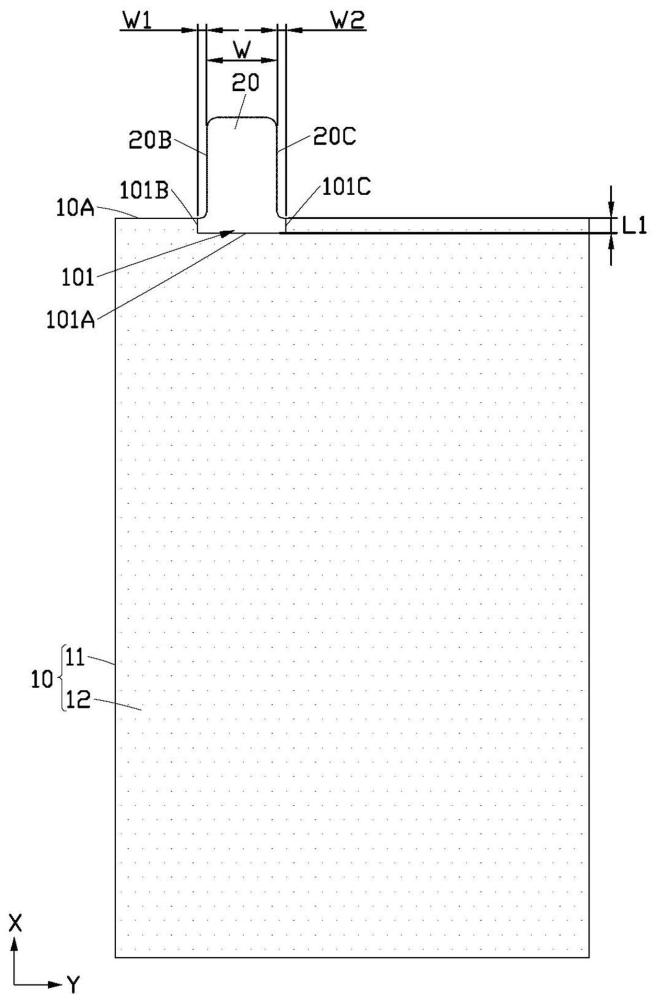

5、根據本申請的一些實施方式，沿與第一方向垂直的寬度方向，正極極耳包括相對設置的第二邊緣和第三邊緣，正極空箔區包括位于第二邊緣一側的第四邊緣和位于第三邊緣一側的第五邊緣，第四邊緣超出第二邊緣的距離為w1?mm，第五邊緣超出第三邊緣的距離為w2?mm，第二邊緣與第三邊緣之間的距離為w?mm，0≤w1≤w/2，0≤w2≤w/2。當w1、w2位于上述范圍時，正極空箔區在寬度方向上超出正極極耳的區域可以在二次電池跌落時分攤正極極耳受到的沖擊力，降低正極極耳出現應力集中點而產生撕裂的風險，改善跌落性能；且因正極空箔區的設置而導致的正極活性物質層在寬度方向上的減少量有限，對能量密度的影響較小。

6、根據本申請的一些實施方式，電極組件包括負極極片，沿第一方向，正極極片包括與第一正極邊緣相對的第二正極邊緣，負極極片包括位于第一正極邊緣一側的第一負極邊緣以及與第一負極邊緣相對的第二負極邊緣，第一負極邊緣超出第一正極邊緣的距離為l2；沿與第一方向相反的方向，第二負極邊緣超出第二正極邊緣的距離為l3，1≤l2/l3≤10。當l2/l3位于上述范圍時，可以降低因正極極片和負極極片位于極耳一側的邊緣的錯位導致邊緣析鋰的風險，且可以控制l2不會過大，降低l2對能量密度的影響。

7、根據本申請的一些實施方式，0.1?mm≤l2≤1?mm，0.1?mm≤l3≤0.50?mm。當l2、l3位于上述范圍時，有利于降低第一負極邊緣處發生析鋰的風險，且有利于提高能量密度。

8、根據本申請的一些實施方式，二次電池包括第一絕緣件，第一絕緣件設置于正極極耳的表面，第一絕緣件包括絕緣件邊緣，沿與第一方向垂直的厚度方向觀察，絕緣件邊緣與第一正極邊緣部分重疊。通過配置第一絕緣件，可以降低正極極耳與負極極片發生接觸短路的風險。

9、根據本申請的一些實施方式，沿第一方向，第一絕緣件的長度為0.2?mm?~?2?mm。當?shù)谝唤^緣件的長度位于上述范圍時，第一絕緣件可以有效地減少正極極耳與負極極片發生接觸短路的風險，且第一絕緣件對能量密度的影響較小。

10、根據本申請的一些實施方式，第一絕緣件為絕緣涂層，絕緣涂層包括勃姆石、氧化鋁、氧化硅和氧化鋯中的至少一種。

11、根據本申請的一些實施方式，二次電池包括第二絕緣件，第二絕緣件設置于正極極片的至少一側并覆蓋正極空箔區的至少部分。第二絕緣件用于隔離正極空箔區和負極極片，降低正極空箔區與負極極片發生接觸短路的風險。

12、根據本申請的一些實施方式，第二絕緣件包括覆蓋正極活性物質層的第一區域，沿與第一方向垂直的寬度方向，第一區域的寬度為0.05?mm?~?2?mm。當?shù)谝粎^(qū)域的寬度位于上述范圍時，沿寬度方向，第二絕緣件可以有效地隔離正極空箔區和負極極片以降低發生短路的風險，且第二絕緣件對能量密度的影響較小。

13、根據本申請的一些實施方式，第二絕緣件包括覆蓋第一絕緣件的第二區域，沿第一方向，第二區域的長度為0.05?mm?~?2?mm。當?shù)诙^(qū)域的長度位于上述范圍時，沿第一方向，第二絕緣件可以有效地隔離正極空箔區和負極極片以降低發生短路的風險，且第二絕緣件對能量密度的影響較小。

14、本申請第二方面提供?一種二次電池的制備方法，包括：在正極集流體的表面設置粘接件；在正極集流體的表面和粘接件的表面進行間隙涂覆，形成涂覆區和留白區，涂覆區的正極集流體的表面涂覆有正極活性物質層，留白區的正極集流體的表面未涂覆正極活性物質層；對進行間隙涂覆后的正極集流體進行烘烤；移除粘接件；對留白區進行模切，形成正極極片和正極極耳，正極極片包括第一正極邊緣，正極極耳沿第一方向凸出于第一正極邊緣，正極極片包括未設有正極活性物質層的正極空箔區，沿第一方向觀察，正極空箔區與正極極耳至少部分重疊。

15、根據本申請的一些實施方式，在對留白區進行模切的步驟之前，還包括：在留白區設置絕緣件，絕緣件與涂覆區的正極活性物質層的邊緣鄰接。

16、本申請第三方面提供一種電子裝置，包括上述任一種二次電池，或者包括采用上述任一種二次電池的制備方法制得的二次電池。

技術特征：

1.一種二次電池，其特征在于，包括電極組件，所述電極組件包括多個正極極片和多個正極極耳，所述正極極片包括層疊設置的正極集流體和正極活性物質層，所述正極極片包括第一正極邊緣，所述正極極耳由所述正極集流體自所述第一正極邊緣延伸形成，所述正極極片包括正極空箔區，所述正極空箔區的所述正極集流體的表面未設有所述正極活性物質層；

2.?如權利要求1所述的二次電池，其特征在于，沿所述第一方向，所述正極空箔區包括與所述第一正極邊緣相對的第一邊緣，所述第一正極邊緣與所述第一邊緣之間的距離為l1，0＜l1≤2?mm。

3.?如權利要求1所述的二次電池，其特征在于，沿與所述第一方向垂直的寬度方向，所述正極極耳包括相對設置的第二邊緣和第三邊緣，所述正極空箔區包括位于所述第二邊緣一側的第四邊緣和位于所述第三邊緣一側的第五邊緣，所述第四邊緣超出所述第二邊緣的距離為w1?mm，所述第五邊緣超出所述第三邊緣的距離為w2?mm，所述第二邊緣與所述第三邊緣之間的距離為w?mm，0≤w1≤w/2，0≤w2≤w/2。

4.如權利要求1所述的二次電池，其特征在于，所述電極組件包括負極極片，沿所述第一方向，所述正極極片包括與所述第一正極邊緣相對的第二正極邊緣，所述負極極片包括位于所述第一正極邊緣一側的第一負極邊緣以及與所述第一負極邊緣相對的第二負極邊緣，所述第一負極邊緣超出所述第一正極邊緣的距離為l2；沿與所述第一方向相反的方向，所述第二負極邊緣超出所述第二正極邊緣的距離為l3，1≤l2/l3≤10。

5.?如權利要求4所述的二次電池，其特征在于，0.1?mm≤l2≤1?mm，0.1?mm≤l3≤0.50mm。

6.如權利要求1所述的二次電池，其特征在于，所述二次電池包括第一絕緣件，所述第一絕緣件設置于所述正極極耳的表面，所述第一絕緣件包括絕緣件邊緣，沿與所述第一方向垂直的厚度方向觀察，所述絕緣件邊緣與所述第一正極邊緣部分重疊。

7.?如權利要求6所述的二次電池，其特征在于，沿所述第一方向，所述第一絕緣件的長度為0.2?mm?~?2?mm。

8.如權利要求6所述的二次電池，其特征在于，所述第一絕緣件為絕緣涂層，所述絕緣涂層包括勃姆石、氧化鋁、氧化硅和氧化鋯中的至少一種。

9.如權利要求6所述的二次電池，其特征在于，所述二次電池包括第二絕緣件，所述第二絕緣件設置于所述正極極片的至少一側并覆蓋所述正極空箔區的至少部分。

10.?如權利要求9所述的二次電池，其特征在于，所述第二絕緣件包括覆蓋所述正極活性物質層的第一區域，沿與所述第一方向垂直的寬度方向，所述第一區域的寬度為0.05?mm~?2?mm。

11.?如權利要求9所述的二次電池，其特征在于，所述第二絕緣件包括覆蓋所述第一絕緣件的第二區域，沿所述第一方向，所述第二區域的長度為0.05?mm?~?2?mm。

12.一種二次電池的制備方法，其特征在于，包括：

13.如權利要求12所述的二次電池的制備方法，其特征在于，在對所述留白區進行模切的步驟之前，還包括：

14.一種電子裝置，其特征在于，包括如權利要求1-11中任一項所述的二次電池，或者包括如權利要求12-13中任一項所述的二次電池的制備方法制得的二次電池。

技術總結
本申請公開一種二次電池及其制備方法和電子裝置。二次電池包括電極組件。電極組件包括多個正極極片和多個正極極耳，正極極片包括層疊設置的正極集流體和正極活性物質層。正極極片包括第一正極邊緣，正極極耳由正極集流體自第一正極邊緣延伸形成。正極極片包括正極空箔區，正極空箔區的正極集流體的表面未設有正極活性物質層。正極極耳的延伸方向為正極方向，正極空箔區沿正極方向延伸至第一正極邊緣。沿正極方向觀察，正極空箔區與正極極耳至少部分重疊。

技術研發人員：韋關寶
受保護的技術使用者：寧德新能源科技有限公司
技術研發日：
技術公布日：2025/4/28
