本發明涉及儲能電站設計，具體而言，涉及一種集裝箱式防火儲能電站。

背景技術：

1、集裝箱式儲能電站是一種將電池組、電池管理系統(bms)、儲能變流器(pcs)、能量管理系統(ems)等中心部件集成在標準化的集裝箱內部的儲能系統。這種模塊化設計不僅便于生產和運輸，還使得用戶可以根據實際需求靈活配置儲能容量和功率，滿足不同應用場景的需求。同時，集裝箱式儲能電站還配備了智能管理系統和消防系統，以確保系統的安全性和穩定性。

2、經申請人檢索發現，隨著能源轉型的加速和可再生能源的廣泛應用，儲能電站作為能源存儲和調節的關鍵設施，其重要性日益凸顯，然而，儲能電站的安全問題，尤其是火災風險，一直是行業關注的焦點，儲能電站內部通常采用大量的鋰離子電池，這些電池在熱失控情況下可能引發火災，并由于電池間的緊密排列和高度集成，火災一旦發生，很容易迅速蔓延，造成嚴重的財產損失和人員傷亡。

3、因此發明人特別需要設計一種集裝箱式防火儲能電站，以解決上述技術問題。

技術實現思路

1、本發明的目的在于提供一種集裝箱式防火儲能電站，在儲能電站中設置防火隔離艙體，減少火災蔓延的風險，以解決上述背景技術中提出的問題。

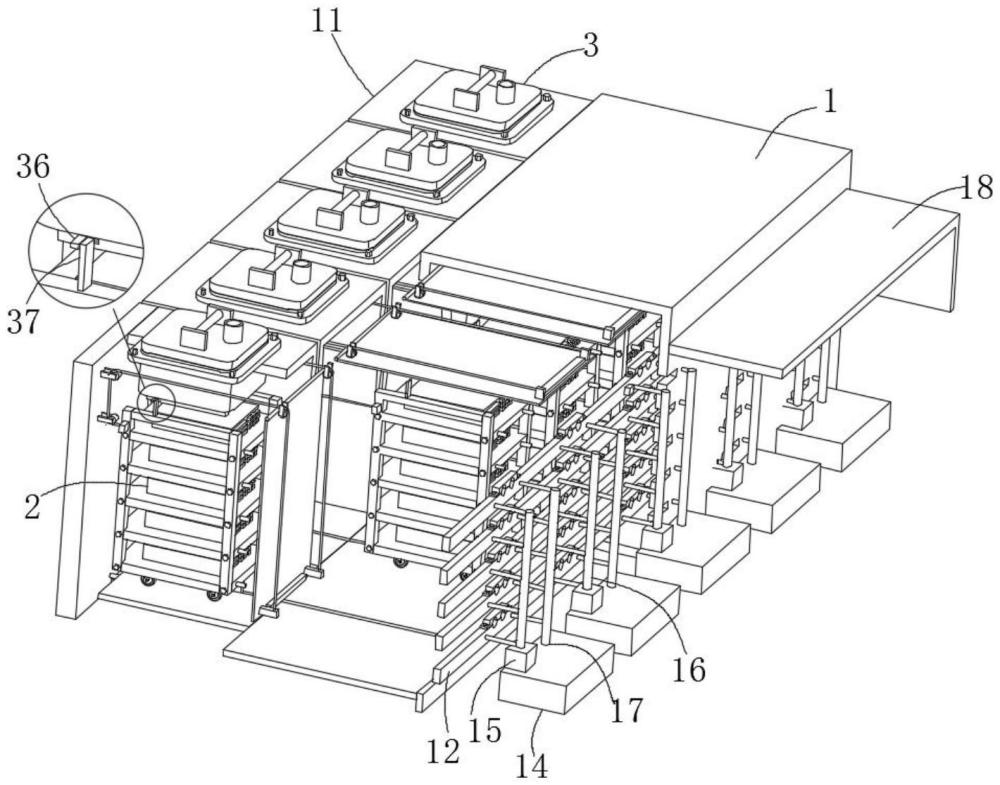

2、為了解決上述技術問題，本發明提供了一種集裝箱式防火儲能電站，包括：箱體，所述箱體的一側安裝一排隔離倉，所述箱體和隔離倉共同安裝有電池模組機構，電池模組機構，包括在箱體內部設置的電池架，所述電池架上置放多個儲能電池，所述電池架底部設有四個移動輪，所述電池架底部設有凸塊，所述凸塊被絲桿穿過構成螺紋連接，所述絲桿轉動安裝在隔離倉和箱體內側，所述絲桿對接隔離倉一側安裝的電機，所述電池架上端兩側對接有拉繩，所述拉繩繞過三組滑輪對接有封門，所述封門鉸接在箱體內壁，并位于隔離倉進口處上方，所述滑輪分別位于箱體和隔離倉內壁上；

3、所述隔離倉和電池架對接有滅火組件，用于電池架進入隔離倉后的自動滅火操作。

4、所述封門外壁固定有配重塊，所述配重塊在封門閉合時位于其下端位置。

5、所述滅火組件包括穿設在隔離倉頂部的干粉裝箱，所述干粉裝箱的底部有兩個滑道，所述滑道內側滑動有滑板，所述滑板與滑道內壁連接彈簧，且滑板一側設有穿過滑道的撥動片，所述撥動片可通過推動塊的平移進行推動，所述推動塊位于電池架頂部。

6、所述干粉裝箱外壁設有環形搭板，所述環形搭板搭在隔離倉頂部并通過螺栓固定。

7、所述隔離倉的內壁安裝搭臺一，所述箱體內壁安裝搭臺二，所述搭臺一和搭臺二在同一高度，且凸塊在搭臺一和搭臺二開口中滑動，同時電池架底部移動輪在搭臺一和搭臺二頂部滾動。

8、所述箱體內部一端兩側安裝一排導線架，所述導線架上設有線槽，且導線架在線槽的上方安裝有定位塊，所述定位塊底部設有與線槽對應的半圓孔，并且線槽與儲能電池位置一一對應。

9、所述箱體外壁安裝一排冷卻液裝箱，所述冷卻液裝箱頂部安裝抽液泵，所述抽液泵頂部安裝輸出管，而冷卻液裝箱頂部安裝回流管，所述輸出管和回流管一側均設有穿過導線架和箱體側壁的導管；

10、所述箱體外壁在導線架一側處設有多排線口，用于進線。

11、所述電池架的搭板內部穿過有散熱管，所述散熱管兩頭穿過搭板，且可通過軟管與輸出管和回流管的導管對接，為可拆卸式設計。

12、所述箱體外壁固定有“u”形狀的防護板，將輸出管和回流管以及線槽罩在內部。

13、本發明的有益效果是：

14、1、本發明通過電池模組機構設計，實現了儲能電池的高效管理與安全隔離，該設計通過電機驅動的絲桿機構，能夠迅速而精準地將故障電池架移動至隔離倉內，有效防止了電池故障引發的連鎖反應，同時，封門設計確保了隔離倉的密封性，即使內部電池起火，也能有效阻止火勢蔓延，保護了其他電池模組的安全，此外，電池架底部的移動輪和凸塊設計，使得電池架的移動更加平穩且易于控制，提高了整體系統的靈活性和可靠性。

15、2、本發明通過滅火組件的設計實現了火災的快速響應與高效撲救，當火災發生時，滅火組件能夠迅速啟動，通過滑動滑板和撥動出粉的方式，將干粉滅火劑準確地噴灑到起火點，從而迅速控制火勢，不僅提高了滅火效率，還減少了滅火劑的浪費，降低了成本，此外，干粉裝箱的插接式安裝和頂部加粉口設計，使得滅火劑的補充和更換更加便捷，提高了系統的維護性。

16、3、本發明在線路和散熱優化設計上，線槽布局和散熱管設計，實現了電線的有序管理和熱量的高效散發，線槽與儲能電池位置的精確對應，確保了電線的準確連接和固定，避免了電線的混亂和松動，同時，在電池故障起火時，電池架往隔離倉內部移動，通過拉力即可自動將儲能電池的電線以及冷卻連接的軟管扯掉，繼而不影響隔離倉的防護工作，同時也進行自動化的斷電。

技術特征：

1.一種集裝箱式防火儲能電站，其特征在于，包括：

2.如權利要求1所述的一種集裝箱式防火儲能電站，其特征在于，

3.如權利要求1所述的一種集裝箱式防火儲能電站，其特征在于，

4.如權利要求3所述的一種集裝箱式防火儲能電站，其特征在于，

5.如權利要求1所述的一種集裝箱式防火儲能電站，其特征在于，

6.如權利要求1所述的一種集裝箱式防火儲能電站，其特征在于，

7.如權利要求6所述的一種集裝箱式防火儲能電站，其特征在于，

8.如權利要求7所述的一種集裝箱式防火儲能電站，其特征在于，

9.如權利要求8所述的一種集裝箱式防火儲能電站，其特征在于，

技術總結
本發明涉及一種集裝箱式防火儲能電站，包括：箱體，所述箱體的一側安裝一排隔離倉，所述箱體和隔離倉共同安裝有電池模組機構。本發明通過電池模組機構設計，實現了儲能電池的高效管理與安全隔離，該設計通過電機驅動的絲桿機構，能夠迅速而精準地將故障電池架移動至隔離倉內，有效防止了電池故障引發的連鎖反應，同時，封門設計確保了隔離倉的密封性，即使內部電池起火，也能有效阻止火勢蔓延，保護了其他電池模組的安全，此外，電池架底部的移動輪和凸塊設計，使得電池架的移動更加平穩且易于控制，提高了整體系統的靈活性和可靠性。

技術研發人員：姚澤忠,劉文,徐寶
受保護的技術使用者：華程企業發展（上海）有限公司
技術研發日：
技術公布日：2025/4/28
