本申請涉及電池，具體而言，涉及一種自鎖式卡接結構、電池模組和電池包。

背景技術：

1、目前，電池極柱與匯流排(鋁排或銅排)的連接大多依賴于傳統的螺絲緊固或焊接工藝，盡管這些方法在一定程度上確保了電氣連接，但它們面臨著諸多挑戰：螺絲緊固需要額外的緊固件，增加了成本和組裝時間，焊接雖能提供較強的機械連接，且焊接點成為局部過熱的潛在源，影響散熱效果，存在漏焊，焊接不良的風險。

技術實現思路

1、本申請的目的是提供一種自鎖式卡接結構、電池模組和電池包，該自鎖式卡接結構、電池模組和電池包能夠實現匯流排與極柱之間的可靠連接，并且能夠通過自身結構實現固定連接，無需額外緊固件或焊接，避免了傳統的螺絲緊固或焊接工藝帶來的缺陷，簡化了裝配流程，強化了連接穩定性。

2、為了實現上述目的，本發明是通過以下方案來實現的：

3、第一方面，本發明提供一種自鎖式卡接結構，包括：

4、極柱，所述極柱設置在電芯上，且所述極柱上設置有至少側向開口的定位槽；

5、匯流排，所述匯流排的一側設置有卡舌，所述卡舌被配置為沿側向至少部分裝入所述定位槽，且所述卡舌的兩側表面分別與所述定位槽相對的內壁相對應；

6、其中，所述卡舌的至少一側表面設置有定位元件，所述定位槽的內壁對應位置處設置有卡槽；或者，所述卡舌的至少一側表面設置有卡槽，所述定位槽的內壁對應位置處設置有定位元件，所述定位元件裝配在所述卡槽中，以使所述卡舌固定裝配在所述定位槽中。

7、在可選的實施方式中，所述匯流排的一側設置有連接板，所述連接板朝向遠離所述匯流排的方向延伸，并與所述卡舌連接。

8、在可選的實施方式中，所述定位元件包括定位凸包，所述定位凸包凸設在所述卡舌的表面，且所述定位凸包裝配在所述卡槽中。

9、在可選的實施方式中，所述定位凸包呈圓錐臺型，所述卡槽的形狀與所述定位凸包的形狀相適配。

10、在可選的實施方式中，所述定位元件包括定位柱和彈性件，所述定位柱設置在所述卡舌的表面，并具有開口背離所述卡舌的安裝槽，所述彈性件容納在所述安裝槽中，并部分伸出所述定位柱，所述定位柱對應于所述卡槽，所述彈性件伸出所述定位柱的部分裝配在所述卡槽中。

11、在可選的實施方式中，所述定位槽內設置有所述卡槽的內壁上還設置有導向槽，所述導向槽的一端延伸至所述極柱的側壁，另一端延伸至所述卡槽，所述導向槽被配置為在所述卡舌裝入所述定位槽的過程中容納所述定位元件。

12、在可選的實施方式中，所述極柱包括基底部、連接部和限位部，所述連接部設置在所述基底部的一側邊緣，所述限位部與所述連接部連接，并朝向所述基底部的另一側邊緣延伸，其中所述基底部和所述限位部間隔對應設置，且所述基底部、所述連接部和所述限位部共同形成所述定位槽。

13、在可選的實施方式中，所述匯流排遠離所述卡舌的一側表面設置有相變導熱層。

14、在可選的實施方式中，所述相變導熱層的材料包括無機鹽類相變材料、有機鹽類相變材料、聚合物基相變材料以及納米增強相變材料中的至少一種。

15、在可選的實施方式中，所述匯流排遠離所述卡舌的一側表面設置有導熱凹槽，所述相變導熱層設置在所述導熱凹槽中，且所述相變導熱層的厚度大于或等于所述導熱凹槽的深度。

16、第二方面，本發明提供一種電池模組，包括多個電芯和如前述實施方式任一項所述的自鎖式卡接結構，多個所述電芯排列設置，每個所述電芯上均設置有所述極柱，所述匯流排上設置有兩個所述卡舌，兩個所述卡舌被配置為分別沿側向至少部分裝入相鄰的所述極柱上的所述定位槽。

17、在可選的實施方式中，所述電池模組還包括冷卻板，所述冷卻板設置在多個所述電芯上，并與所述匯流排遠離所述卡舌的一側相接觸。

18、在可選的實施方式中，所述電芯的兩端邊緣設置有讓位槽，所述極柱設置在所述讓位槽中。

19、第三方面，本發明提供一種電池包，包括電池箱體和如前述實施方式任一項所述的電池模組，多個所述電芯設置在所述電池箱體內。

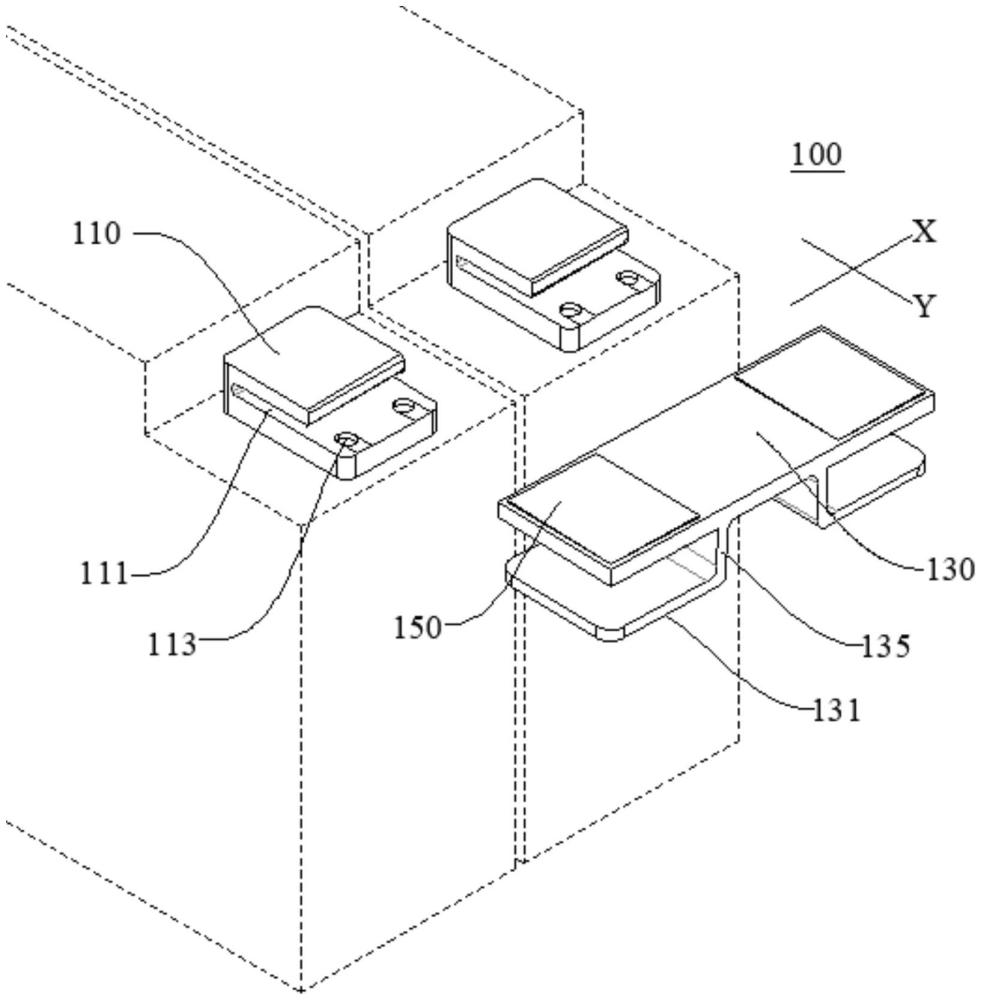

20、通過上述技術方案，本發明實施例通過在極柱上設置側向開口的定位槽，并在匯流排的一側設置卡舌，卡舌被配置為沿側向裝入定位槽，且卡舌的兩側表面分別與定位槽內相對的內壁相對應，其中，卡舌的至少一側表面設置有定位元件，定位槽內壁對應設置有卡槽，或者卡舌的至少一側表面設置有卡槽，定位槽的內壁對應設置有定位元件，而定位元件對應裝配在卡槽中，能夠使得卡舌固定裝配在定位槽中。相較于現有技術，本發明實施例通過設置卡舌和定位槽來實現初定位，并通過定位元件裝配在卡槽中來實現完全定位，進而使得卡舌能夠固定裝配在定位槽中，使得匯流排和極柱能夠保持相對固定和連接，能夠實現匯流排與極柱之間的可靠連接。并且本發明實施例能夠通過自身結構實現固定連接，無需額外緊固件或焊接，避免了傳統的螺絲緊固或焊接工藝帶來的缺陷，簡化了裝配流程，強化了連接穩定性。

21、本申請的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。

技術特征：

1.一種自鎖式卡接結構，其特征在于，包括：

2.根據權利要求1所述的自鎖式卡接結構，其特征在于，所述匯流排(130)的一側設置有連接板(135)，所述連接板(135)朝向遠離所述匯流排(130)的方向延伸，并與所述卡舌(131)連接。

3.根據權利要求1所述的自鎖式卡接結構，其特征在于，所述定位元件(133)包括定位凸包(136)，所述定位凸包(136)凸設在所述卡舌(131)的表面，且所述定位凸包(136)裝配在所述卡槽(113)中。

4.根據權利要求3所述的自鎖式卡接結構，其特征在于，所述定位凸包(136)呈圓錐臺型，所述卡槽(113)的形狀與所述定位凸包(136)的形狀相適配。

5.根據權利要求1所述的自鎖式卡接結構，其特征在于，所述定位元件(133)包括定位柱(137)和彈性件(139)，所述定位柱(137)設置在所述卡舌(131)的表面，并具有開口背離所述卡舌(131)的安裝槽(138)，所述彈性件(139)容納在所述安裝槽(138)中，并部分伸出所述定位柱(137)，所述定位柱(137)對應于所述卡槽(113)，所述彈性件(139)伸出所述定位柱(137)的部分裝配在所述卡槽(113)中。

6.根據權利要求3或5所述的自鎖式卡接結構，其特征在于，所述定位槽(111)內設置有所述卡槽(113)的內壁上還設置有導向槽(115)，所述導向槽(115)的一端延伸至所述極柱(110)的側壁，另一端延伸至所述卡槽(113)，所述導向槽(115)被配置為在所述卡舌(131)裝入所述定位槽(111)的過程中容納所述定位元件(133)。

7.根據權利要求1所述的自鎖式卡接結構，其特征在于，所述極柱(110)包括基底部(117)、連接部(118)和限位部(119)，所述連接部(118)設置在所述基底部(117)的一側邊緣，所述限位部(119)與所述連接部(118)連接，并朝向所述基底部(117)的另一側邊緣延伸，其中所述基底部(117)和所述限位部(119)間隔對應設置，且所述基底部(117)、所述連接部(118)和所述限位部(119)共同形成所述定位槽(111)。

8.根據權利要求1所述的自鎖式卡接結構，其特征在于，所述匯流排(130)遠離所述卡舌(131)的一側表面設置有相變導熱層(150)，所述匯流排(130)遠離所述卡舌(131)的一側表面設置有導熱凹槽(151)，所述相變導熱層(150)設置在所述導熱凹槽(151)中，且所述相變導熱層(150)的厚度大于或等于所述導熱凹槽(151)的深度。

9.一種電池模組，其特征在于，包括多個電芯(210)和如權利要求1-8任一項所述的自鎖式卡接結構，多個所述電芯(210)排列設置，每個所述電芯(210)上均設置有所述極柱(110)，所述匯流排(130)上設置有兩個所述卡舌(131)，兩個所述卡舌(131)被配置為分別沿側向至少部分裝入相鄰的所述極柱(110)上的所述定位槽(111)。

10.一種電池包，其特征在于，包括電池箱體和如權利要求9所述的電池模組，多個所述電芯(210)設置在所述電池箱體內。

技術總結
本申請涉及一種自鎖式卡接結構、電池模組和電池包，涉及電池技術領域，該自鎖式卡接結構包括極柱和匯流排，極柱上設置有至少側向開口的定位槽；匯流排的一側設置有卡舌，卡舌被配置為沿側向至少部分裝入定位槽，且卡舌的兩側表面分別與定位槽相對的內壁相對應；其中，卡舌和定位槽的內壁分別設置定位元件和卡槽；定位元件裝配在卡槽中，以使卡舌固定裝配在定位槽中。相較于現有技術，本發明通過設置卡舌和定位槽來實現初定位，并通過定位元件裝配在卡槽中來實現完全定位，進而使得卡舌能夠固定裝配在定位槽中，使得匯流排和極柱能夠保持相對固定和連接，能夠實現匯流排與極柱之間的可靠連接。

技術研發人員：李欣月,張鵬,舒云,楊秋立,金佺良,金嘉成,於洪將
受保護的技術使用者：江蘇正力新能電池技術股份有限公司
技術研發日：
技術公布日：2025/4/28
