本技術涉及電池，具體涉及一種電池單體、電池、用電設備以及極片涂膠設備。

背景技術：

1、節能減排是汽車產業可持續發展的關鍵，電動車輛由于其節能環保的優勢成為汽車產業可持續發展的重要組成部分。對于電動車輛而言，電池技術又是關乎其發展的一項重要因素。

2、在電池技術中，電池單體的可靠性是一個不可忽視的問題。因此，如何提高電池單體的可靠性，是電池技術中一個亟需解決的技術問題。

技術實現思路

1、鑒于上述問題，本技術提供一種電池單體、電池、用電設備以及極片涂膠設備，用以對正極集流體的空箔區進行包裹，進而提升電池單體的可靠性。

2、第一方面，本技術提供了一種電池單體，包括：

3、外殼；以及

4、電極組件，設置于所述外殼內，所述電極組件為疊片式結構，所述電極組件包括正極極片、負極極片和固態電解質層，所述正極極片和所述負極極片沿第一方向?qū)盈B設置，所述固態電解質層設置于所述正極極片和所述負極極片之間；

5、所述正極極片包括正極集流體和正極活性物質層，所述正極集流體包括涂覆區和第一空箔區，所述涂覆區的表面設置有所述正極活性物質層，所述第一空箔區的表面未設置所述正極活性物質層，沿第二方向，所述第一空箔區設置于所述涂覆區的至少一側，所述第二方向垂直于所述第一方向；

6、其中，所述正極極片還包括第一絕緣件，所述第一絕緣件包裹所述第一空箔區。

7、所述正極集流體具有沿所述第一方向相對設置的第一表面和第二表面，所述正極活性物質層設置于所述第一表面和所述第二表面，所述正極集流體在所述第二方向上具有第一側面，所述第一側面連接所述第一表面和所述第二表面；

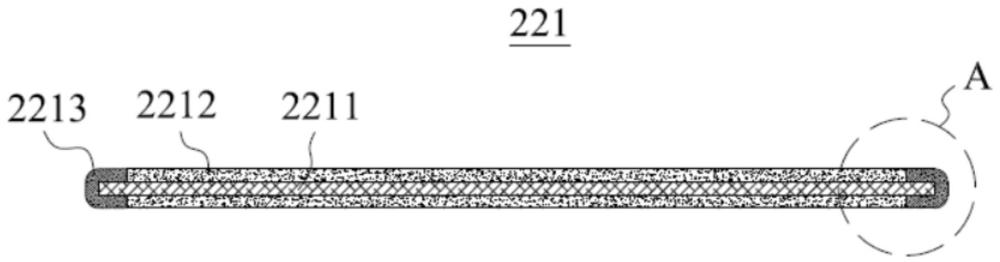

8、所述第一絕緣件包括第一絕緣部、第二絕緣部和第三絕緣部，所述第一絕緣部設置于所述第一表面，所述第二絕緣部設置于所述第二表面，所述第三絕緣部設置于所述第一側面，所述第三絕緣部連接所述第一絕緣部和所述第二絕緣部。

9、本技術實施例的技術方案中，正極集流體在第一方向上具有第一表面和第二表面，在第二方向上具有連接第一表面和第二表面的第一側面，第一表面與第一側面連接的邊緣、第二表面與第一側面連接的邊緣及第一側面之間構成正極集流體的第一空箔區，通過在正極集流體的第一空箔區設置第一絕緣件，并使該第一絕緣件的三個絕緣部分別對應設置于各表面及側面，以使第一絕緣件能夠包裹整個第一空箔區，從而可在正極極片與負極極片疊片錯位后進行溫等靜壓時，減少錯位處彎折造成的端面搭接短路的可能性，提升電池單體的可靠性，還可減小第一絕緣件的設計尺寸，提升電芯能量密度。

10、在一些實施例中，所述第一絕緣部的厚度、所述第二絕緣部的厚度和所述正極活性物質層的厚度相等。

11、由于正極活性物質層設置于第一表面和第二表面，通過使第一絕緣部的厚度、第二絕緣部的厚度和正極活性物質層的厚度相等，可減小因第一絕緣部和第二絕緣部凸出于正極活性物質層導致難以疊片的可能性，還可減小因第一絕緣部和第二絕緣部凹于正極活性物質層導致絕緣部與固態電解質層間出現縫隙的可能性。

12、在一些實施例中，沿所述第二方向，所述正極活性物質層的寬度小于所述正極集流體的寬度，所述第一絕緣部的寬度及所述第二絕緣部的寬度均大于所述第三絕緣部的寬度。

13、第一絕緣件整體呈“c”形，以能夠通過第一絕緣件對第一空箔區的各面進行包裹。

14、在一些實施例中，沿所述第二方向，所述第一絕緣部的寬度與所述第二絕緣部的寬度一致。

15、第一絕緣部與第二絕緣部沿第一方向關于正極集流體對稱設置，以形成對應第一絕緣件。

16、在一些實施例中，所述負極極片包括負極集流體和負極活性物質層，所述負極活性物質層設置于所述負極集流體的表面；

17、所述負極集流體在所述第二方向上具有第二側面，所述第三絕緣部背離所述正極集流體的一側與所述第二側面平齊。

18、負極極片由負極集流體以及設置于負極集流體的表面的負極活性物質層構成，通過使負極集流體的第二側面與第三絕緣部背離正極集流體的一側表面平齊，以使負極極片的尺寸能夠大于正極極片的尺寸，減少電池充電時析鋰現象的發生，同時可降低負極極片與第一絕緣件間形成凸出邊緣的可能性，提升電芯能量密度。

19、在一些實施例中，沿所述第二方向，所述第一空箔區的寬度為0.5mm-2.5mm。

20、通過將第一空箔區的寬度設置為0.5mm-2.5mm，如0.5mm、0.8mm、1.2mm、1.5mm或2mm，以更好地起到支撐可絕緣保護的作用。

21、在一些實施例中，所述涂覆區沿所述第二方向的兩側均設置有所述第一空箔區，所述正極極片包括兩個所述第一絕緣件，兩個所述第一絕緣件分別包裹兩個所述第一空箔區。

22、通過沿第二方向在涂覆區的兩側分別設置第一空箔區，并使每一第一空箔區均能包裹于對應第一絕緣件，以沿第二方向?qū)φ龢O極片的兩側進行絕緣保護，減少錯位處彎折造成的端面搭接短路的可能性，提升電池單體的可靠性。

23、在一些實施例中，所述第一絕緣件為uv絕緣膠。

24、第一絕緣件選用uv絕緣膠制成，以實現第一絕緣件的絕緣及支撐作用。

25、在一些實施例中，所述正極集流體包括主體部和正極極耳，所述主體部包括所述涂覆區和所述第一空箔區，所述正極極耳從所述主體部沿第三方向的一端延伸出，所述第一方向、所述第二方向和所述第三方向兩兩垂直。

26、將正極極耳沿第三方向設于主體部的一側，以構成正極集流體。

27、在一些實施例中，所述主體部還包括第二空箔區，所述第二空箔區的表面未設置所述正極活性物質層，沿所述第三方向，所述第二空箔區設置于所述涂覆區的至少一側；

28、所述正極極片還包括第二絕緣件，所述第二絕緣件覆蓋所述第二空箔區。

29、通過沿第三方向在主體部的至少一側設置第二空箔區，并在第二空箔區上設置第二絕緣件，以沿第三方向?qū)φ龢O極片的側向進行絕緣保護，同時可對負極極片進行支撐，提升電池單體的可靠性。

30、在一些實施例中，所述涂覆區沿所述第三方向兩側均設置有所述第二空箔區，所述正極極片包括兩個所述第二絕緣件，兩個所述第二絕緣件分別覆蓋兩個所述第二空箔區。

31、通過在沿第三方向在主體部的兩側分別設第二空箔區，并使每一第二空箔區上均設置有第二絕緣件，以沿第三方向?qū)φ龢O極片的兩側進行絕緣保護，同時可對負極極片進行支撐，提升電池單體的可靠性。

32、在一些實施例中，所述第二絕緣件與所述第一絕緣件鄰接。

33、通過將第二絕緣件與第一絕緣件鄰接，可使第二絕緣件與第一絕緣件構成環繞正極活性物質層且連貫的絕緣結構，提升電池單體的可靠性。

34、第二方面，本技術提供了一種電池，其包括上述實施例中的電池單體。

35、根據本技術提供的電池，因包括第一方面實施方式中任一項所述的電池單體，因此具有上述任一實施方式所述的技術效果，在此不再贅述。

36、第三方面，本技術提供了一種用電設備，其包括上述實施例中的電池。

37、根據本技術提供的用電設備，因包括第一方面實施方式中任一項所述的電池，因此具有上述任一實施方式所述的技術效果，在此不再贅述。

38、第四方面，本技術提供了一種極片涂膠設備，其用于在上述實施例中的電池單體的正極極片的第一空箔區包裹第一絕緣件；

39、所述極片涂膠設備包括供膠裝置以及涂膠噴嘴，所述涂膠噴嘴設置有第一流道、第二流道以及噴腔，所述第一流道的出口及所述第二流道的出口分別與所述噴腔連通，且所述第一流道的出口與所述第二流道的出口沿所述第一方向相對設置；所述噴腔能夠供所述正極極片的第一空箔區插入；

40、所述供膠裝置用于向所述第一流道及所述第二流道提供絕緣膠質，使所述絕緣膠質能夠經所述第一流道及所述第二流道噴涂至所述正極極片的第一空箔區，形成所述第一絕緣件。

41、本技術實施例的技術方案中，在第一空箔區包裹第一絕緣件時，可先將第一空箔區至少部分插入至噴腔，之后通過供膠裝置對涂膠噴嘴的第一流道及第二流道提供絕緣膠質，使絕緣膠質能夠經各流道噴涂至第一空箔區，從而形成第一絕緣件。該極片涂膠設備可實現第一絕緣件的快速噴涂，提高電池單體的加工效率。

42、在一些實施例中，所述涂膠噴嘴與所述正極極片之間可沿第三方向相對滑動；

43、所述第一方向、所述第二方向與所述第三方向兩兩垂直。

44、通過使涂膠噴嘴與所述正極極片之間沿第三方向相對滑動，以對沿第二方向設于涂覆區側向的第一空箔區進行連貫式噴涂，提高電池單體的加工效率。

45、在一些實施例中，所述正極極片的涂覆區沿第二方向的兩側均設置有所述第一空箔區；

46、所述涂膠噴嘴設置有兩個，兩個所述涂膠噴嘴沿所述第二方向相對設置；

47、所述正極極片的其中一個所述第一空箔區能夠插入至其中一個所述涂膠噴嘴的噴腔，所述正極極片的另外一個所述第一空箔區能夠插入至另外一個所述涂膠噴嘴的噴腔。

48、當涂覆區沿第二方向的兩側均設置有第一空箔區時，可通過設置兩個涂膠噴嘴的方式，使各第一空箔區分別由對應涂膠噴嘴進行同步噴涂，提高電池單體的加工效率。

49、上述說明僅是本技術技術方案的概述，為了能夠更清楚了解本技術的技術手段，而可依照說明書的內容予以實施，并且為了讓本技術的其它目的、特征和優點能夠更明顯易懂，以下特舉本技術的具體實施方式。
