本發明涉及信息安全，尤其涉及一種增強型定向高增益ser天線。

背景技術：

1、調節高增益定向ser天線指向的方法通常涉及精密機械結構和先進的控制系統，通過微調天線的位置來確保其指向所需的信號源，這一過程可能包括手動調整或利用電子控制系統實現自動校準；然而，在衛星通信鏈路中，這種高增益定向ser天線因其波束狹窄而導致對準精度的要求極為苛刻，即使是微小的角度偏差也可能引起信號強度顯著下降甚至完全丟失通信鏈接，這給固定通信設施尤其是地面基站與移動中的衛星之間的通訊操作帶來了極大的挑戰；同樣，在移動通信系統內，當接收終端處在不斷的移動狀態時，天線需要持續追蹤目標以保持最佳的通信質量。

2、但是現有的ser天線較為簡單，ser天線無法根據實際的安裝需要進行相應的調節，從而影響ser天線的安裝效率。

技術實現思路

1、本發明的目的是為了解決現有技術中ser天線較為簡單，ser天線無法根據實際的安裝需要進行相應調節的問題，而提出的一種增強型定向高增益ser天線。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種增強型定向高增益ser天線，包括底座和天線本體，所述底座的內設有空腔，所述空腔內轉動連接有螺桿，所述螺桿上固定套接有第一齒輪，所述空腔內設有與第一齒輪相嚙合的第二齒輪，所述第二齒輪和空腔的內壁通過轉桿轉動連接，所述轉桿的一端貫穿空腔的內壁并固定連接有旋鈕，所述底座的頂部設有對稱設置的兩個安裝槽，所述螺桿的兩端分別與貫穿空腔的兩側內壁并向安裝槽內延伸，所述螺桿位于安裝槽內的一端固定螺紋套接有滑塊，所述底座的上方設有支撐板，所述支撐板與滑塊之間通過連接板連接，所述連接板的兩端分別與支撐板和滑塊轉動連接，所述支撐板的頂部通過支撐桿轉動連接有固定板，所述支撐桿上設有固定槽，所述固定槽內固定連接有固定桿，所述固定桿上滑動套接有l型插桿，所述支撐板的頂部設有與l型插桿對應的多個插槽，所述天線本體與固定板的頂部轉動連接，所述固定板的一端通過伸縮氣缸與天線本體轉動連接。

4、優選地，所述底座的底部固定連接有多個鎖緊塊，所述鎖緊塊上設有鎖緊口。

5、優選地，所述旋鈕的一端滑動插設有卡桿，所述底座的外壁上環繞設有與卡桿對應的多個卡槽。

6、優選地，所述卡桿靠近底座的一端固定套接有卡套，所述卡桿遠離卡套的一端固定連接有拉桿，所述卡桿上套設有第一彈簧，所述第一彈簧的兩端分別與拉桿和旋鈕固定連接。

7、優選地，所述底座的頂部固定連接有多個導桿，所述支撐板的底部設有與導桿對應的滑腔。

8、優選地，所述固定桿上套設有第二彈簧，所述第二彈簧的兩端分別與l型插桿和固定槽內壁固定連接。

9、有益效果：

10、本發明中通過調節機構的設置，使ser天線可以根據實際的安裝需要進行相應的調節，從而有效提升了ser天線的安裝效率；

11、2.鎖緊塊的設置，可以方便對底座進行固定，同時卡桿可以方便對旋鈕進行固定，導桿的設置，可以防止支撐板的晃動，同時l型插桿可以對支撐桿有效固定。

技術特征：

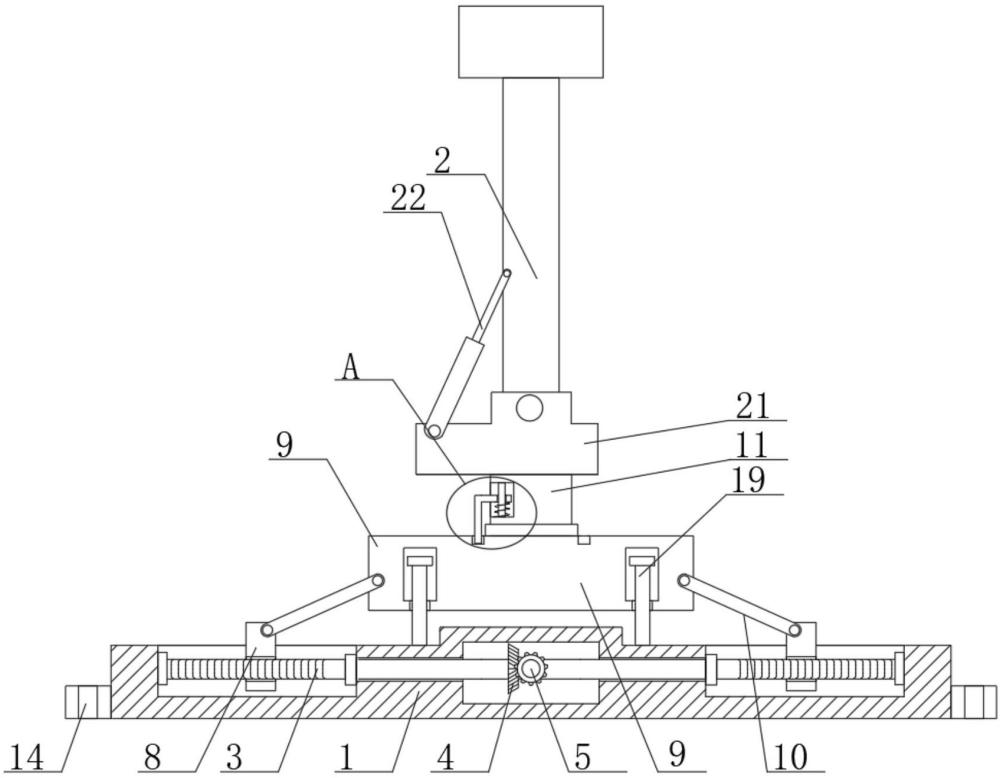

1.一種增強型定向高增益ser天線，包括底座（1）和天線本體（2），其特征在于：所述底座（1）的內設有空腔，所述空腔內轉動連接有螺桿（3），所述螺桿（3）上固定套接有第一齒輪（4），所述空腔內設有與第一齒輪（4）相嚙合的第二齒輪（5），所述第二齒輪（5）和空腔的內壁通過轉桿（6）轉動連接，所述轉桿（6）的一端貫穿空腔的內壁并固定連接有旋鈕（7），所述底座（1）的頂部設有對稱設置的兩個安裝槽，所述螺桿（3）的兩端分別與貫穿空腔的兩側內壁并向安裝槽內延伸，所述螺桿（3）位于安裝槽內的一端固定螺紋套接有滑塊（8），所述底座（1）的上方設有支撐板（9），所述支撐板（9）與滑塊（8）之間通過連接板（10）連接，所述連接板（10）的兩端分別與支撐板（9）和滑塊（8）轉動連接，所述支撐板（9）的頂部通過支撐桿（11）轉動連接有固定板（21），所述支撐桿（11）上設有固定槽，所述固定槽內固定連接有固定桿（12），所述固定桿（12）上滑動套接有l型插桿（13），所述支撐板（9）的頂部設有與l型插桿（13）對應的多個插槽，所述天線本體（2）與固定板（21）的頂部轉動連接，所述固定板（21）的一端通過伸縮氣缸（22）與天線本體（2）轉動連接。

2.根據權利要求1所述的一種增強型定向高增益ser天線，其特征在于：所述底座（1）的底部固定連接有多個鎖緊塊（14），所述鎖緊塊（14）上設有鎖緊口。

3.根據權利要求1所述的一種增強型定向高增益ser天線，其特征在于：所述旋鈕（7）的一端滑動插設有卡桿（15），所述底座（1）的外壁上環繞設有與卡桿（15）對應的多個卡槽。

4.根據權利要求3所述的一種增強型定向高增益ser天線，其特征在于：所述卡桿（15）靠近底座（1）的一端固定套接有卡套（16），所述卡桿（15）遠離卡套（16）的一端固定連接有拉桿（17），所述卡桿（15）上套設有第一彈簧（18），所述第一彈簧（18）的兩端分別與拉桿（17）和旋鈕（7）固定連接。

5.根據權利要求1所述的一種增強型定向高增益ser天線，其特征在于：所述底座（1）的頂部固定連接有多個導桿（19），所述支撐板（9）的底部設有與導桿（19）對應的滑腔。

6.根據權利要求1所述的一種增強型定向高增益ser天線，其特征在于：所述固定桿（12）上套設有第二彈簧（20），所述第二彈簧（20）的兩端分別與l型插桿（13）和固定槽內壁固定連接。

技術總結
本發明公開了一種增強型定向高增益SER天線，包括底座和天線本體，所述底座的內設有空腔，所述空腔內轉動連接有螺桿，所述螺桿上固定套接有第一齒輪，所述空腔內設有與第一齒輪相嚙合的第二齒輪，所述第二齒輪和空腔的內壁通過轉桿轉動連接，所述轉桿的一端貫穿空腔的內壁并固定連接有旋鈕，所述底座的頂部設有對稱設置的兩個安裝槽，所述螺桿的兩端分別與貫穿空腔的兩側內壁并向安裝槽內延伸，所述螺桿位于安裝槽內的一端固定螺紋螺紋套接有滑塊，所述底座的上方設有支撐板，所述支撐板與滑塊之間通過連接板連接。本發明中調節機構的設置，使SER天線可以根據實際的安裝需要進行相應的調節，從而有效提升了SER天線的安裝效率。
